Opis produktu: BH1750 - Czujnik natężenia światła - STEMMA QT / Qwiic - Adafruit 4681
Czujnik natężenia światła z układem BH1750 wyprodukowana przez Adafruit. 16-bitowy, wydajny oraz charakteryzujący się niskim zużyciem energii. Może być wykorzystywany do pracy w różnych warunkach oświetleniowych. Umożliwia wykrywanie natężenia światła w zakresie od 1 do 65535 lx. Zasilany napięciem od 3 V do 5 V DC. Do komunikacji z modułem mikrokontrolera wykorzystuje interfejs I2C.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika oraz bibliotekę do Arduino. |
Połączenie czujnika i wyprowadzenia
Czujnik BH1750 posiada specjalne wyprowadzenia. Należy przylutować do nich złącza goldpin, które są częścią zestawu. Drugą możliwością jest połączenie czujnika z modułem głównym za pomocą złącz STEMMA QT / Qwiic.

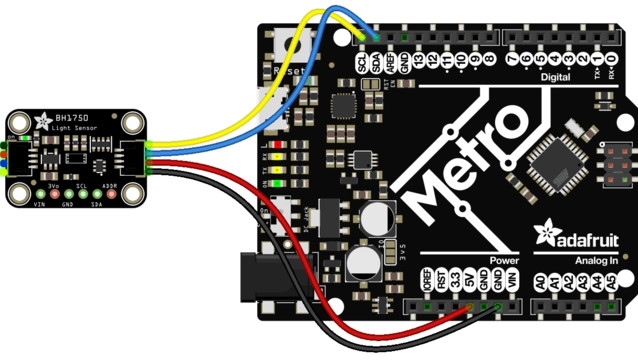

Połączenie czujnika z Arduino Metro za pomocą złącz STEMMA QT / Qwiic.
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3 V do 5 V DC. |
| 3Vo | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SCL | Linia zegara interfejsu I2C. |
| SDA | Linia danych interfejsu I2C. |
| ADDR/AD0 | Pin adresu I2C (0x23 z możliwością zmiany na 0x5C). |
Specyfikacja techniczna czujnika BH1750
- Napięcie zasilania: od 3 V do 5 V
- Zakres pomiaru: od 1 lux do 65535 lux
- Interfejs komunikacyjny: I2C
- Wyprowadzenia:
- złącze STEMMA QT / Qwiic
- złącza goldpin
- Wymiary modułu: 25,3 x 17,7 x 4,5 mm

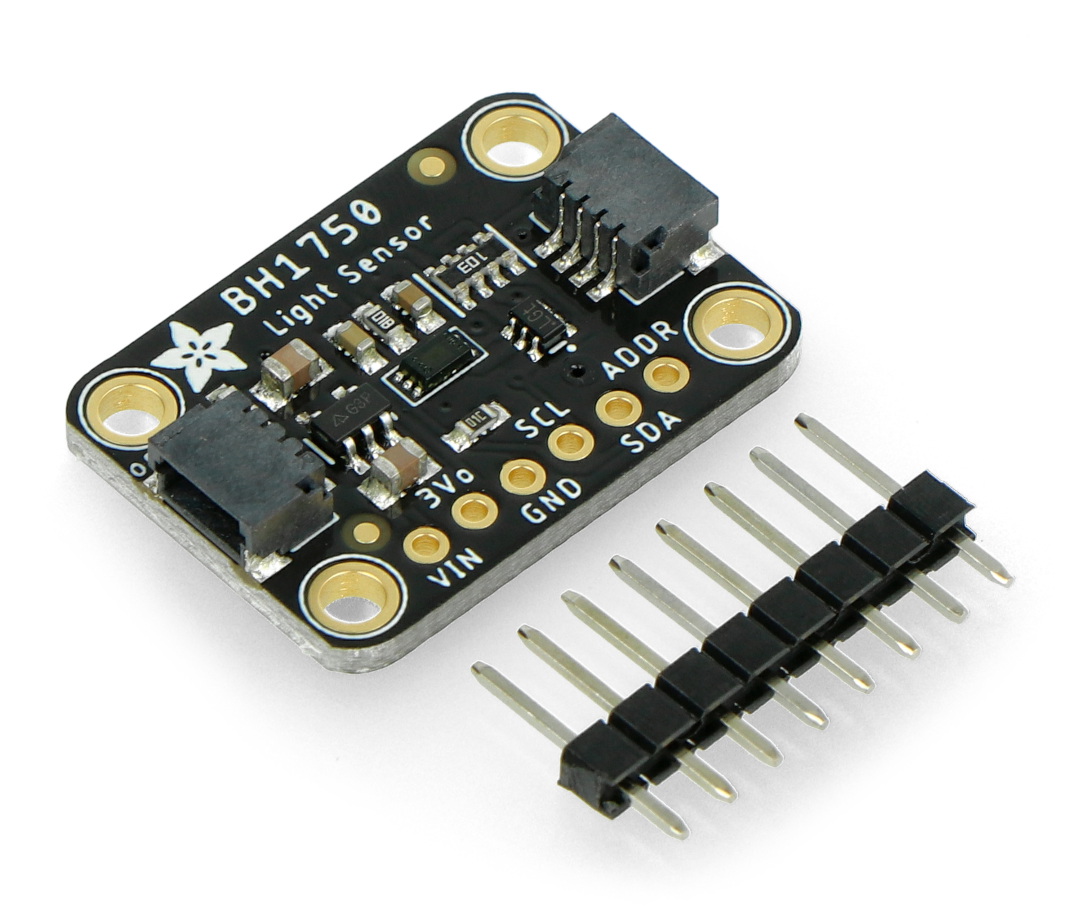

Zawartość zestawu
- Czujnik natężenia światła - BH1750
- Złącza goldpin - raster 2,54 mm
Zestaw zawiera złącza goldpin raster 2,54 mm.
