Czujnik płomieni 760-1100nm - analogowy - Waveshare 9521

Indeks: WSR-04461 EAN: 5904422373993

Czujnik służący do wykrywania ognia. Zasilany jest napięciem od 3,3 V do 5,3 V. Zakres wykrywanej fali: od 760 nm do 1100 nm. Wyjściem jest napięcie analogowe oraz sygnał cyfowy. Urządzenie pracuje w temperaturach od -25 °C do 85 °C.

Czujnik płomieni 760-1100nm - analogowy - Waveshare 9521
13,90 zł
11,30 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-03-15
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Arduino

Opis produktu: Czujnik płomieni 760-1100nm - analogowy

Czujnik służący do wykrywania ognia. Zasilany jest napięciem od 3,3 V do 5,3 V. Zakres wykrywanej fali: od 760 do 1100 nm. Wyjściem jest napięcie analogowe oraz sygnał cyfrowy, który zmienia stan po przekroczeniu ustalonego przy pomocy potencjometru progu. Urządzenie pracuje w temperaturach od -25 °C do 85 °C.



Pomimo, że moduł wykrywa ogień, to sam nie posiada ochrony przeciwogniowej. Należy zachować więc dystans od ognia aby zapobiec uszkodzeniu płytki.

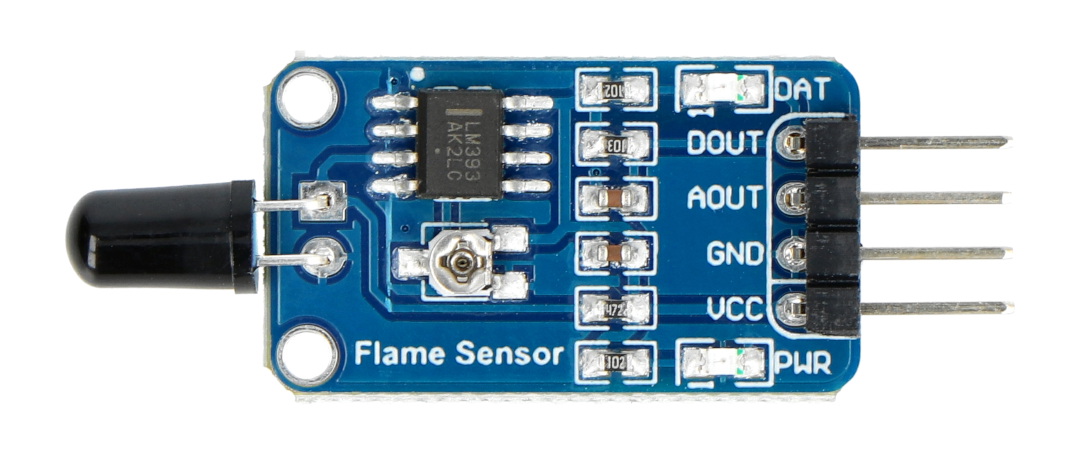

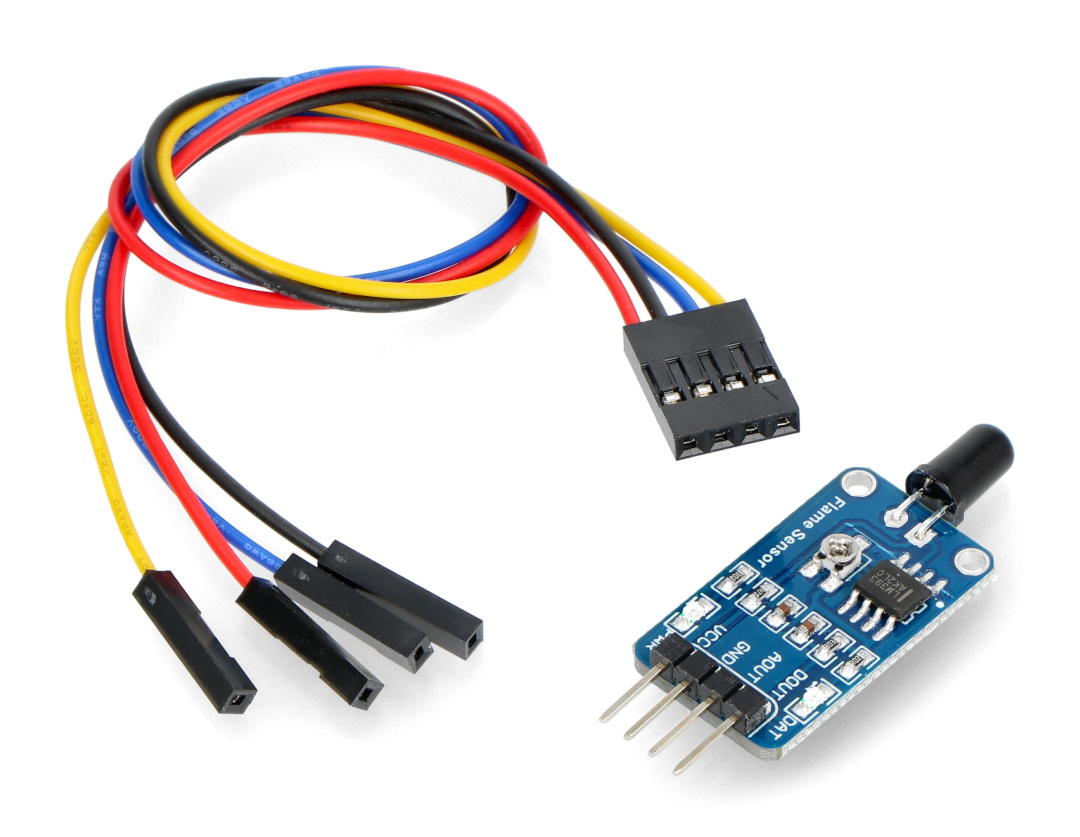

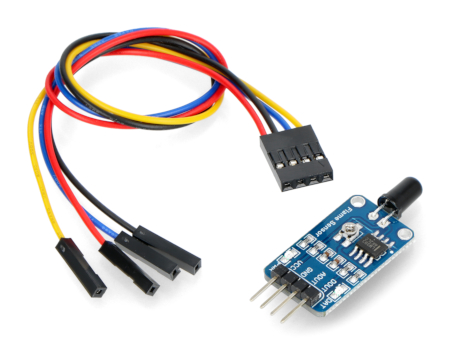

Czujnik płomieni z przewodem

 Do modułu dołączony jest przewód połączeniowy z końcówkami żeńskimi.



Obsługa czujnika

Czujnik posiada wyjście analogowe, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Posiada również wyjście cyfrowe, którego poziom czułości można ustawić za pomocą wbudowanego potencjometru.

Czujnik płomieni

Pin Opis
VCC  Napięcie zasilania od 2 V do 5 V.
GND  Masa układu.
AOUT Wyjście analogowe, z napięciem proporcjonalnym do poziomu wykrycia ognia.
DOUT Wyjście cyfrowe, którego czułość jest ustawiona za pomocą potencjometru.



Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino i STM32.

Specyfikacja czujnika płomieni

  • Napięcie zasilania: od 3,3 V do 5,3 V

  • Zakres wykrywanej fali: od 760 do 1100 nm
  • Kąt detekcji: od 0 do 60 °
  • Temperatura pracy: od -25 do 85 °C
  • Wymiary modułu: 27,3 x 15,4 mm

Czujnik płomieni na podczerwień - Waveshare 9521

Niewielki moduł optycznego czujnika płomieni marki Waveshare, przeznaczony do współpracy z dowolnym mikrokontrolerem, zasilanym napięciem od 3,3 V do 5 V. Działanie sensora opiera się na detekcji promieniowania podczerwonego w zakresie od 760 nm do 1100 nm, generowanego przez ogrzane masy powietrza, powstające w wyniku procesów spalania.

Prezentowany czujnik płomienia posiada dwa wyjścia – analogowe (wyprowadzone bezpośrednio w wyjścia dzielnika napięciowego, zawierającego fotodetektor) oraz cyfrowe (zapewniane przez komparator LM393 z przestrajanym za pomocą potencjometru progiem zadziałania). Zmiana stanu wyjścia jest dodatkowo sygnalizowana przez wbudowaną diodę LED.

Potencjalne zastosowania czujnika płomieni

Czujnik płomieni 760-1100nm - analogowy - Waveshare 9521 stanowi świetny przykład zastosowania fotodetektorów, pracujących w paśmie podczerwieni, z płytkami Arduino, STM32 i in. Pozwala wykrywać nie tylko sam płomień, ale także inne źródła promieniowania IR, których widmowy pik emisji mieści się w zakresie czułości spektralnej detektora.

Należy pamiętać, że czujnika nie należy stosować jako elementu systemów ostrzegania, od których reakcji zależy np. podjęcie akcji ewakuacyjnej lub wezwanie służb ratunkowych. Do takich zastosowań polecamy dostępne w naszej ofercie, specjalistyczne detektory pożaru i/lub dymu, posiadające niezbędne atesty i certyfikaty bezpieczeństwa, potwierdzone restrykcyjnymi badaniami laboratoryjnymi.



Interfejs Analogowy
Moduł - Temperatura do 85 °C
Moduł - Temperatura od -25 °C
Moduł - obsługa moduł
Test 4
Szerokość opakowania 7 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.009 kg
