Opis produktu: Cyfrowy czujnik światła otoczenia - VEML7700 - I2C - kątowy - STEMMA QT / Qwiic - Adafruit 5378
Cyfrowy czujnik światła otoczenia od Adafruit. Został oparty o układ VEML7700, który umożliwia mu pomiar w zakresie od 0 lux do 120 klux. W przeciwieństwie do standardowych czujników, wykrywa światło wpadające równolegle do powierzchni płytki drukowanej. Posiada złącze STEMMA QT / Qwiic oraz pola lutownicze - stanowiące alternatywny sposób podłączenia.
Produkt kompatybilny z Arduino i Raspberry Pi
Producent udostępnia szczegółowy przewodnik użytkownika. Znajdziesz w nim między innymi opis poszczególnych wyprowadzeń, przykładowe kody programów oraz darmowe biblioteki.

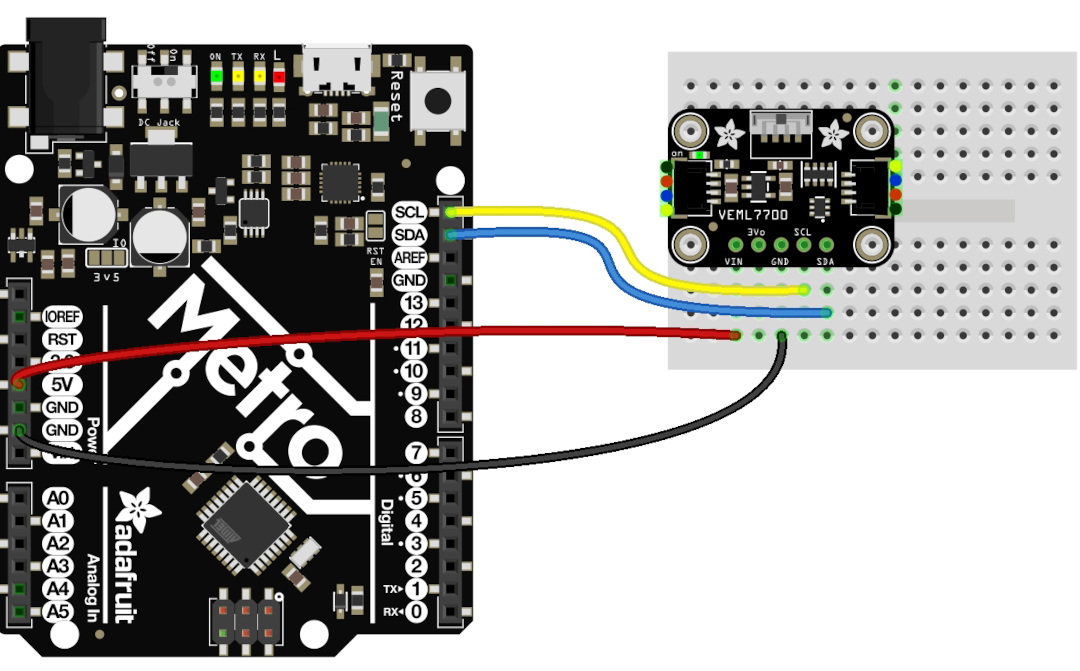

Przykład połączenia modułu z płytką Metro. Płytka stykowa oraz płytka Metro nie są częścią zestawu - można je nabyć osobno.

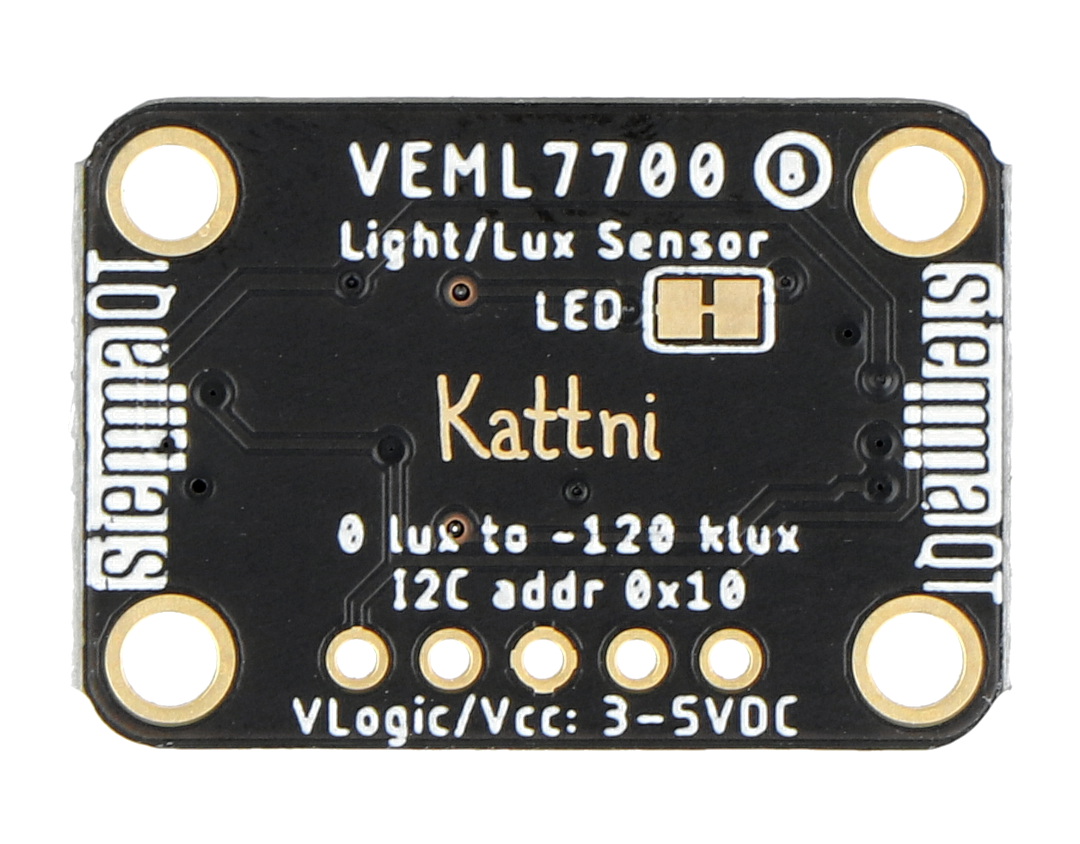

Opis wyprowadzeń płytki
Płytka posiada dwie możliwości podłączenia - za pomocą standardowych pól lutowniczych, do których należy przylutować zawarte w zestawie listwy goldpin, lub za pomocą złącz STEMMA QT / Qwiic, które nie wymagają lutowania.
- VIN - napięcie zasilania od 2,7 V do 5,5 V
- GND - masa układu
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
- VOUT - wyjście analogowe.
Zawartość zestawu
- Cyfrowy czujnik światła otoczenia - VEML7700 - I2C - kątowy - STEMMA QT/Qwiic - Adafruit 5378 - 1 sztuka
- Listwa goldpin 1x5 - raster 2,54 mm - 1 sztka
Specyfikacja techniczna czujnika
- Typ: czujnik światła otoczenia
- Wbudowany układ: VEML7700
- Rodzaj: cyfrowy
- Kąt pomiaru: wykrywa światło wpadające równolegle do powierzchni płytki płytki
- Napięcie zasilania: od 3 V do 5 V
- Zakres pomiaru: od 0 lux do 120 klx
- Rozdzielczość: 12-bit
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x10
- Wzmocnienie i czas integracji: regulowane programowo
- Obsługiwane środowiska programistyczne: Arduino (C/C++) oraz CircuitPython (Python 3)
- Złącza: STEMMA QT / Qwiic, pola lutownicze
- Zakres temperatury pracy: od -25°C do 85°C
- Wymiary płytki: 25,5 x 17,7 x 4,6 mm
- Waga: 1,9 g
