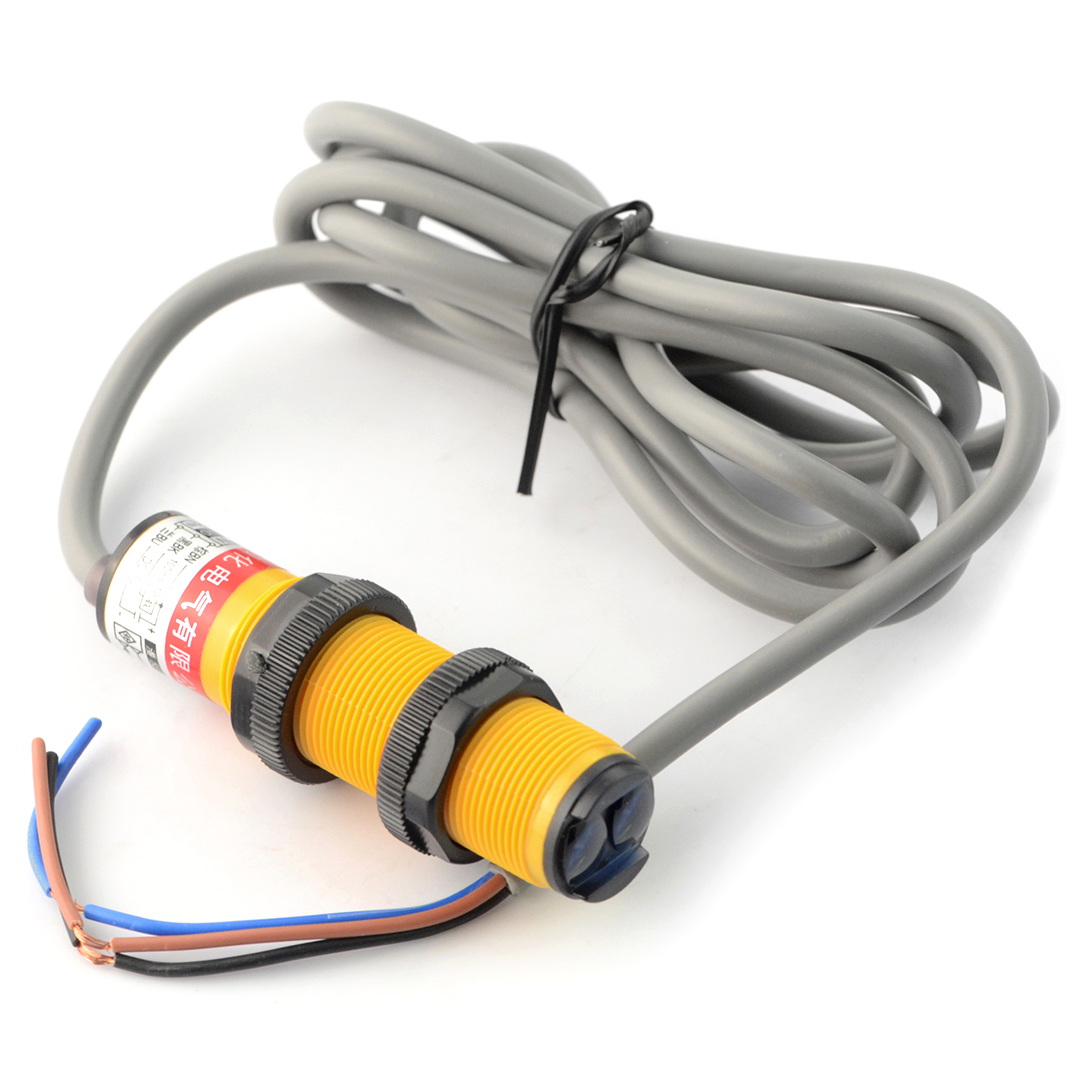

Opis produktu: Regulowany, cyfrowy czujnik odległości E18-D80NK 3-80 cm v2
Regulowany, cyfrowy czujnik odległości z przewodem o długości 50 cm oraz nakrętkami ułatwiającymi montaż. Zakres pomiarowy od 3 do 80 cm, ustalany jest za pomocą pokrętła umieszczonego w tylnej części urządzenia - obrót przeciwnie do wskazówek zegara zmniejsza zakres. Wykrycie obiektu sygnalizowane jest poprzez pojawienie się stanu niskiego na wyjściu (przewód żółty) oraz załączeniem czerwonej diody LED. Atutem czujnika jest również zabezpieczenie przed odwrotnym podłączeniem zasilania.
Regulowany, cyfrowy czujnik odległości E18-D80NK 3-80 cm v2.
Specyfikacja techniczna czujnika odległości
- Napięcie zasilania: 5 V
- Pobór prądu: poniżej 100 mA
- Zakres pomiarowy regulowany: od 3 do 80 cm
- Pokrętło regulacji zakresu - potencjometr wieloobrotowy
- Sygnał wyjściowy: cyfrowy (stan niski w przypadku wykrycia obiektu, w przeciwnym wypadku wysoki)
- Dioda LED sygnalizująca wykrycie obiektu
- Czas odpowiedzi: poniżej 2 ms
- Zabezpieczenie przed odwrotną polaryzacją
- Temperatura pracy: -25 °C do +55 °C
- Średnica: 18 mm
- Długość sensora: 68 mm
Podłączenie i opis wyprowadzeń
- Przewód czerwony lub brązowy - napięcie zasilania - 5 V
- Przewód zielony lub niebieski - masa - GND
- Przewód żółty lub czarny - cyfrowe wyjście - OUT
- brak obiektu - stan wysoki
- wykrycie obiektu - stan niski
Napięcie zasilania 5 V oraz cyfrowe wyjście sprawiają, że czujnik może być podłączony bezpośrednio do wyprowadzeń większości dostępnych na rynku mikrokontrolerów w tym AVR i STM32 oraz zestawów w tym Arduino i Raspberry Pi.
|
Produkt kompatybilny z Arduino Przewodnik użytkownika dostępny jest w naszym serwisie. Do poprawnego działania wystarczy podłączyć zasilanie 5 V oraz wyjście czujnika do dowolnego pinu cyfrowego Arduino. Odczyt odbywa się poprzez wywołanie standardowej funkcji digitalRead(numer_pinu). |
