Indeks: DFR-16577
EAN: 6959420916528

Laserowy czujnik odległości TOF - 5m - UART/CAN - DFRobot SEN0337

5.00
1 opinia

Czujnik laserowy oparty o technologię pomiarową ToF (Time of Flight). Wykrywa obiekty w zakresie od 0,01 m do 5 m z dokładnością do 1,5 cm. Rozdzielczość pomiarowa wynosi 1 mm. Sensor do komunikacji wykorzystuje interfejs szeregowy UART lub CAN. Zasilany jest napięciem 5 V. Czujniki można łączyć kaskadowo.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Kompatybilne z: Arduino

Opis produktu: Laserowy czujnik odległości TOF - 5 m - UART/CAN

Czujnik laserowy oparty o technologię pomiarową ToF (Time of Flight). Wykrywa obiekty w zakresie od 0,01 m do 5 m z dokładnością do 1,5 cm. Rozdzielczość pomiarowa wynosi 1 mm. Sensor do komunikacji wykorzystuje interfejs szeregowy UART lub CAN. Zasilany jest napięciem 5 V. Czujniki można łączyć kaskadowo.

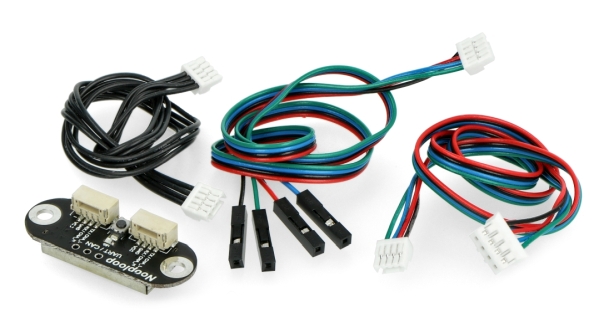

Zawartość zestawu czujnika odległości TOF
Zawartość zestawu czujnika odległości TOF.

Botland jest oficjalnym dystrybutorem sprzętu open-source DFRobot. Każdy robotyk i praktykant rozwijających się technologii słyszał przynajmniej choć raz o rozwiązaniach marki DFRobot skupionych zwłaszcza wokół Arduino. W naszej ofercie znajdziesz tylko oryginalne produkty DFRobot.

Kąt widzenia (FoV) czujnika można regulować w zakresie od 15° do 27°. Do wyboru użytkownik ma dwa interfejsy komunikacyjne: UART oraz CAN. Tego rodzaju czujniki znajdują zastosowanie w robotach oraz dronach.

Zasada działania czujnika TOF
Zasada działania czujnika TOF.

Łączenie kaskadowe czujników TOF

W odróżnieniu od innych czujników odległości, ten czujnik wykorzystuje dwa identyczne interfejsy komunikacyjne. Kiedy ustawiony zostanie ID dla każdego sensora i czujniki zostaną połączone w wiele serii, informacje z czujników mogą być odczytane z jednego interfejsu. Interfejs UART obsługuje maksymalnie 8 czujników połączonych kaskadowo, natomiast CAN maksymalnie 7 czujników.

Przykład połączenia kaskadowego
Przykład połączenia kaskadowego czujników.

Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika dla użytkowników Arduino.

Wyprowadzenia czujnika odległości

Czujnik odległości TOF do komunikacji wykorzystuje interfejs szeregowy UART lub CAN. Zasilany jest napięciem od 3,7 V do 5,2 V.

Przykład podłączenia z Arduino

Przykład podłączenia czujnika.

Kolor przewoduOpis
CzarnyGND - masa układu.
CzerwonyVCC - napięcie zasilania 3,3 V / 5 V.
NiebieskiOdbiornik interfejsu szeregowe / magistrala CAN.
ZielonyNadajnik interfejsu szeregowe / magistrala CAN.
Wymiary

Wymiary czujnika.

Specyfikacja czujnika odległości TOF

  • Napięcie pracy: 5 V
  • Napięcie zasilania: od 3,7 V do 5,2 V
  • Pobór prądu: 0,06 A
  • Pobór mocy: 290 mW (aktywne wyjście UART, wykrywanie w długim zakresie, zasilanie 5 V)
  • Interfejs:
    • UART (dwa interfejsy mogą być używane jako UART w tym samym czasie, 3,3 V TTL, domyślna częstotliwość pasma 921600 bps)
    • CAN (dwa interfejsy mogą być używane jako CAN w tym samym czasie, domyślna częstotliwość pasma 1 Mbps)
  • Maksymalna ilość czujników połączonych kaskadowo:
    • 8 dla UART
    • 7 dla CAN
  • Ślepa strefa: 1 cm
  • Zakres pomiarowy:
    • krótki zakres: od 0,012 m do 2,16 m
    • średni zakres: od 0,012 m do 3,6 m
    • długi zakres: od 0,01 m do 5 m
  • Typowa dokładność:
    • krótki zakres: ± 1 cm, standardowe odchylenie poniżej 0,3 cm
    • średni zasięg: ± 1 cm, standardowe odchylenie poniżej 1,5 cm
    • długi zasięg: ± 1,5 cm, standardowe odchylenie poniżej 0,5 cm przy zakresie 0,013 m oraz poniżej 8 cm przy zakresie 3,5 m
  • Długość emitowanej fali: 940 nm
  • Kąt widzenia (FoV): regulowany od 15° do 27°
  • Wymiary: 35,58 x 12 x 80,5 mm
  • Masa: 2,7 g

Laserowe czujniki odległości - wszechstronne i dokładne

Czujniki laserowe są jednym z najczęściej spotykanych rozwiązań w aplikacjach do pomiaru odległości między obiektami fizycznymi zwłaszcza w automatyce przemysłowej. Dzięki wbudowanej funkcji kompensacji temperatury, czujniki laserowe charakteryzują się wysoką dokładnością pomiaru. Oprócz profesjonalnych zastosowań przemysłowych takie czujniki również znajdują zastosowanie w takich aplikacjach jak roboty, instalacje inteligentne oraz alarmy antywłamaniowe.

Pomiar odległości metodą ToF

Zasada działania modułu czujnika SEN0337, polega na pomiarze odległości metodą Time of Flight. W takiej metodzie odległość czujnika względem obiektu zewnętrznego jest mierzona poprzez emitowanie wiązki laserowej. Na podstawie czasu obejmującego chwilę od wyemitowania wiązki lasera do chwili powrotu wiązki do źródła lasera, obliczana jest odległość czujnika od obiektu, względem którego jest dokonywany pomiar odległości.

Pomiar odległości metodą ToF
Nazwa Wartość
Napięcie zasil. od 3.7 V
Napięcie zasil. do 5.2 V
Moduł - typ Odległości
Moduł - Odległ. do 500 cm
Moduł - Odległ. od 1 cm
Szerokość 6 cm
Wysokość 1 cm
Głębokość 6,5 cm
Waga 0,011 kg
