Opis produktu: Moduł przekaźnika 1 kanał z optoizolacją - styki 10 A / 250 V AC cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Moduł przekaźnika 1 kanał z optoizolacją - styki 10 A / 250 V AC cewka 5 V
Na płytce znajduje się opis wszystkich wyprowadzeń, dzięki czemu ryzyko nieprawidłowego podłączenia jest ograniczone do minimum. Dodatkowo moduł przekaźnika, 1 kanał z optoizolacją ze stykami 10 A / 250 V AC i cewka 5 V, w zależności od obciążenia, charakteryzuje się poborem energii w zakresie od około 0,36 W do około 0,51 W.
Temperatura robocza opisywanego modułu przekaźnika zawiera się w zakresie od -25℃ do +70℃. Z kolei bezpieczna wilgotność powietrza wynosi od 45% do 85%. Maksymalna liczba połączeń elektrycznych wynosi 30/min, natomiast mechanicznych 300/min.
Moduł przekaźnika 1 kanał z optoizolacją.
Przykłady zastosowania modułu przekaźnika
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
Podłączenie modułu przekaźnika z optoizolacją
Moduł posiada trzy wyprowadzenia wejściowe VCC, GND, IN. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu VCC, masę GND oraz sygnał wejściowy IN.
Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu niskiego na pin IN przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.
Specyfikacja produktu: moduł przekaźnika 1 kanał z optoizolacją
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik JQC-3FF-S-Z (dokumentacja)
- Parametry styków dla obciążenia rezystancyjnego:
- 125 VAC / 10 A
- 250 VAC / 10 A
- 30 VDC / 10 A
- 28 VDC / 10 A
- Optoizolacja EL817 (dokumentacja)
- Wymiary płytki 53 x 28 mm
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela Contact Data.

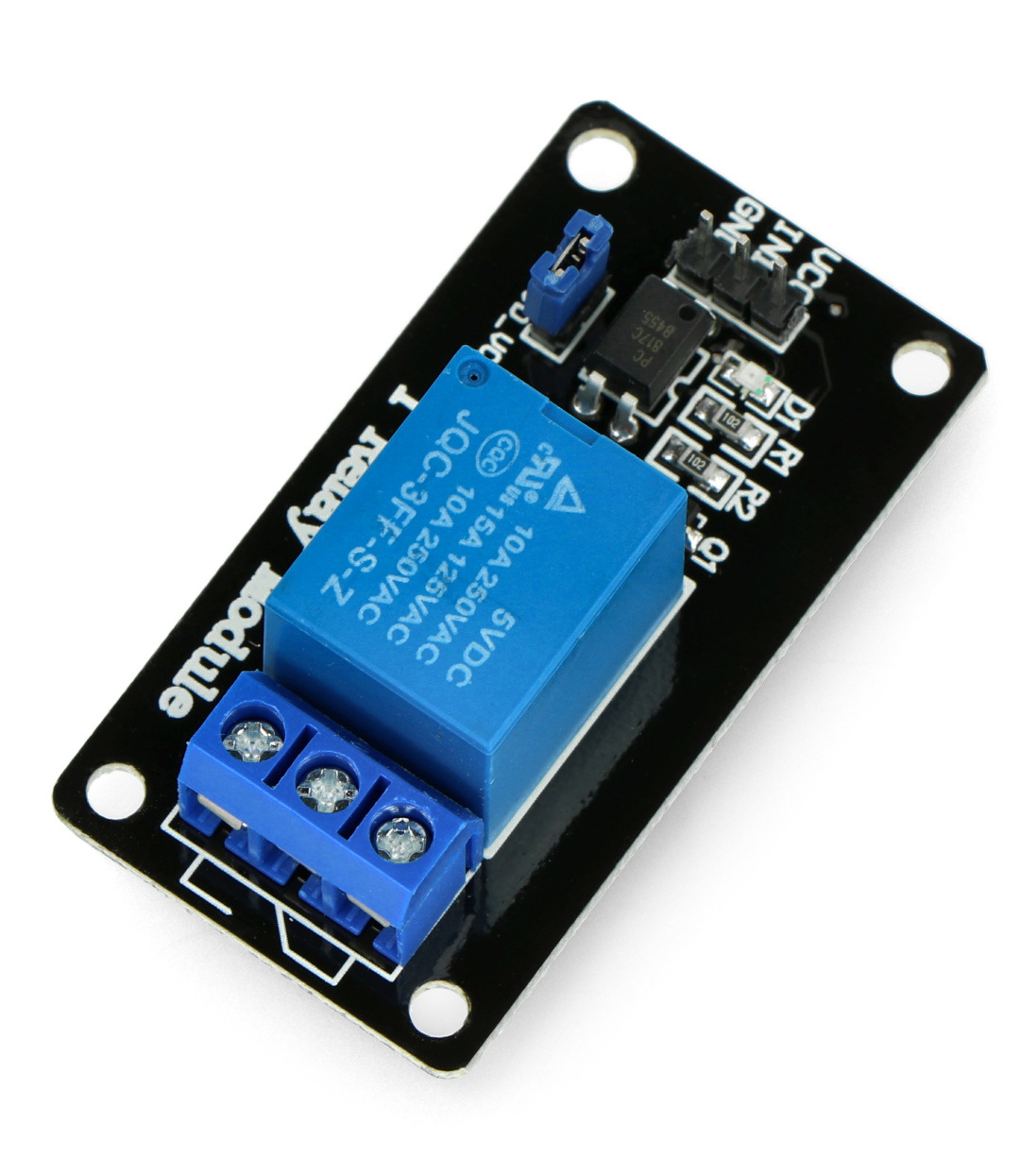

Co jeszcze warto wiedzieć o module przekaźnika 1 kanał z optoizolacją stykami 10A/250VAC oraz cewką 5V?
Minimalna rezystancja izolacji wynosi 100 MΩ (500VDC). Prezentowany moduł wyróżnia się podwyższoną odpornością na wibracje.
Wytrzymałość dielektryczna pomiędzy cewką a stykiem wynosi 1500VAC 50/60Hz przez jedną minutę. Z kolei pomiędzy stykami 1000VAC 50/60Hz przez jedną minutę. Masa modułu przekaźnika to około 10g. Minimalna żywotność w przypadku mechanicznej pracy przekaźnika wynosi 107 operacji, natomiast w 105 podczas elektrycznego przełączania. Dane dotyczą sytuacji, w której cewka jest zasilana wyłącznie znamionowym napięciem.
