Opis produktu: Fermion - czujnik odległości od 2,5 do 300 cm - ToF VL53L3CX - DFRobot SEN0378
Czujnik odległości wykonany w technologii ToF Time-of-Flight z wbudowanym układem VL53L3CX od firmy STMicroelectronics. W drodze pomiaru wykorzystuje technologię FlightSense trzeciej generacji ST, dzięki której dokładność wykrywania obiektu i odległości od niego jest wyjątkowo precyzyjna. Czujnik oferuje pomiar w zakresie od 2,5 cm do 300 cm, a dodatkowo jest odporny na przenikanie szkła. Posiada kąt widzenia równy 25°.

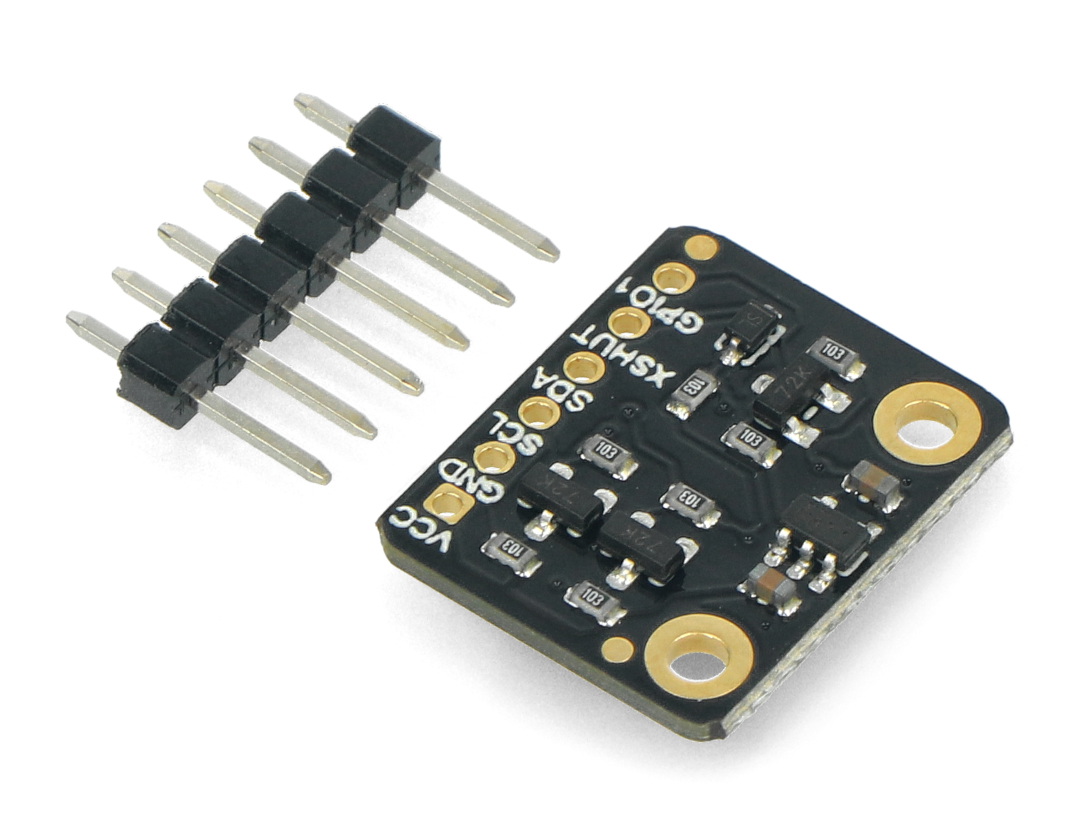

Zawartość zestawu
- Fermion - czujnik odległości VL53L3CX ToF
- Listwa goldpin 1x6 - raster 2,54 mm
Fermion - czujnik odległości od 2,5 do 300 cm - ToF VL53L3CX.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem. Zawiera m.in. bibliotekę i przykładowe kody programu. Dowiesz się także jak podłączyć czujnik odległości do Arduino.

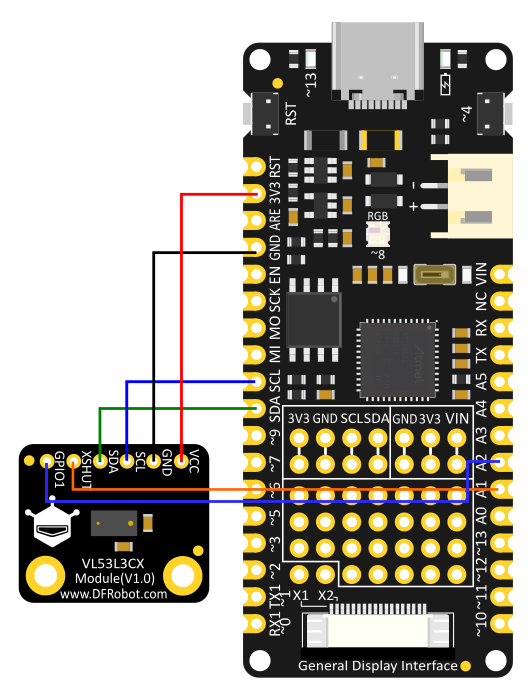

Schemat połączenia czujnika z przykładowym modułem.
Przegląd funkcji modułu
- Umożliwia pomiar odległości z zachowaniem wysokiej precyzji odczytu
- Zasięg pomiaru do 300 cm
- Pełne pole widzenia o kącie 25°
- Zakres odległości dla wielu celów (możliwy do uzyskania pod pewnymi warunkami, więcej na ten temat w instrukcji)
- Odporny na przenikanie szkła
- Wbudowana funkcja kompensacji rozmazywania

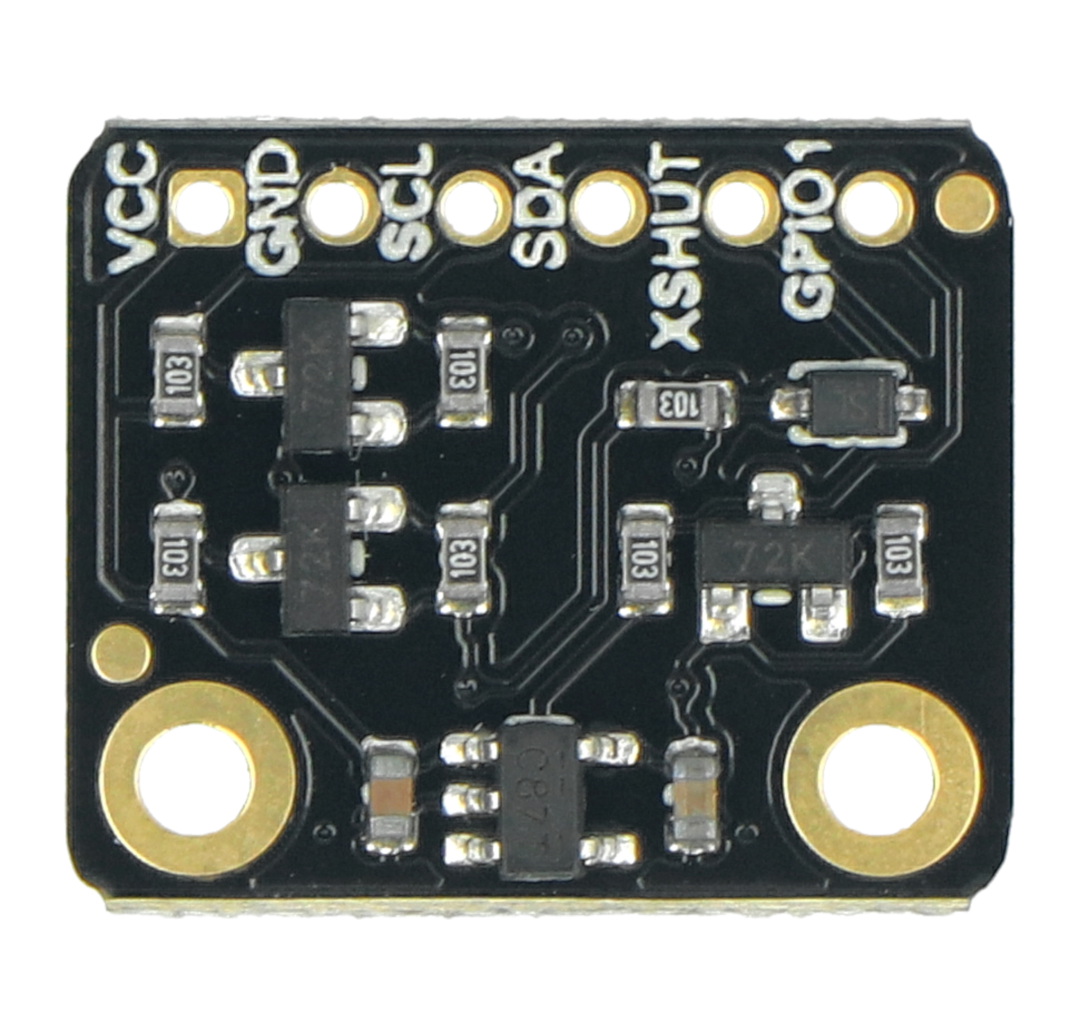

Opis wyprowadzeń i schemat połączeń
- VCC - pin zasilania w zakresie od 3,3 V do 5 V
- GND - masa układu
- SCL - pin linii zegara interfejsu I2C
- SDA - pin linii danych interfejsu I2C
- XSHUT - pin RESET
- GPIO1 - pin przerwania
Specyfikacja techniczna czujnika odległości
- Technologia: ToF Time-of-Flight
- Wbudowany układ: VL53L3CX
- Zakres zasilania: od 3,3 V do 5 V
- Prąd roboczy: < 20 mA
- Zakres pomiaru: od 2,5 cm do 300 cm
- Emiter: laser 940 nm VCSEL (niewidzialny dla ludzkiego oka)
- Pole widzenia: 25°
- Interfejs komunikacyjny: I2C
- Adres interfejsu: 0x29
- Zakres temperatury roboczej: od -20°C do 85°C
- Wymiary modułu: 18 x 15 mm
Czujnik odległości wyposażony w układ VL53L3CX.
