Czujnik odległości - szerokokątny 3-kanałowy - OPT3101 - Pololu 3412

Indeks: PLL-19104 EAN: 5904422365882
Szerokokątny czujnik odległości wyprodukowany przez firmę Pololu, Został wyposażony w układ OPT3101 firmy Texas Instruments. Wykrywa obecność obiektów w promieniu do 1 m oraz mierzy ich odległość w trzech strefach TX0, TX1 i TX2. Pomiar uzyskany z trzech stref pozwala uzyskać kąt widzenia FOV o szerokości około 180°. Czujnik wykorzystuje magistralę I2C do komunikacji z innymi modułami. Wyprowadzeniami są pola lutownicze, do których należy przylutować złącza goldpin. Moduł pracuje z napięciem w zakresie od 2,5 V do 5,5 V.
Czujnik odległości - szerokokątny 3-kanałowy - OPT3101 - Pololu 3412
180,00 zł
146,34 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Na zamówienie
Producent: Pololu
Kompatybilny z: Arduino

Opis produktu: Czujnik odległości - szerokokątny 3-kanałowy - OPT3101 - Pololu 3412

Szerokokątny czujnik odległości wyprodukowany przez firmę Pololu, Został wyposażony w układ OPT3101 firmy Texas Instruments. Wykrywa obecność obiektów w promieniu do 1 m oraz mierzy ich odległość w trzech strefach TX0, TX1 i TX2. Pomiar uzyskany z trzech stref pozwala uzyskać kąt widzenia FOV o szerokości około 180°. Czujnik wykorzystuje magistralę I2C do komunikacji z innymi modułami. Wyprowadzeniami są pola lutownicze, do których należy przylutować złącza goldpin. Moduł pracuje z napięciem w zakresie od 2,5 V do 5,5 V

Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika oraz biblioteka dla środowiska Arduino do pobrania w serwisie GitHub.

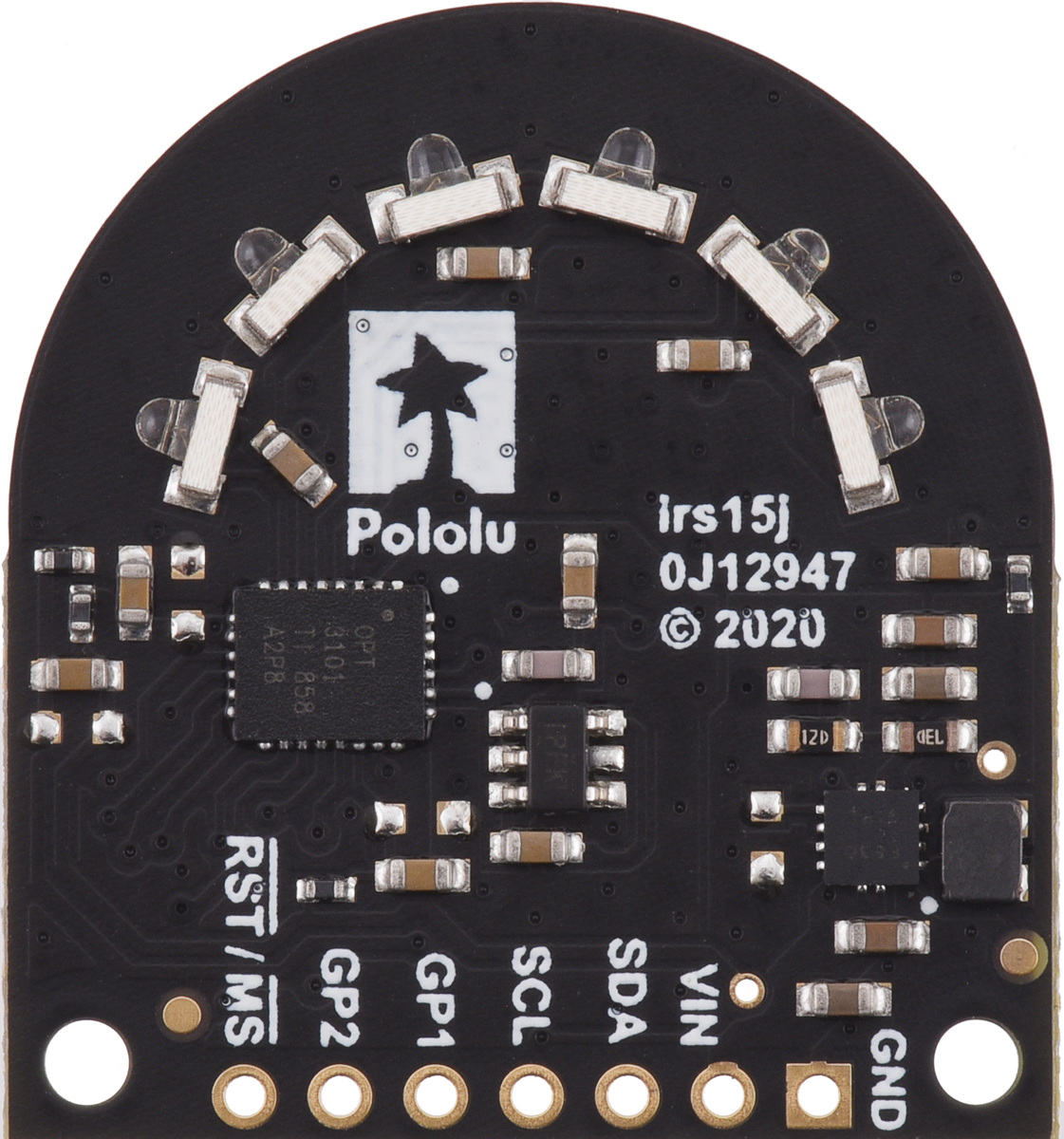

Czujnik odległości wyposażony w układ OPT3101.

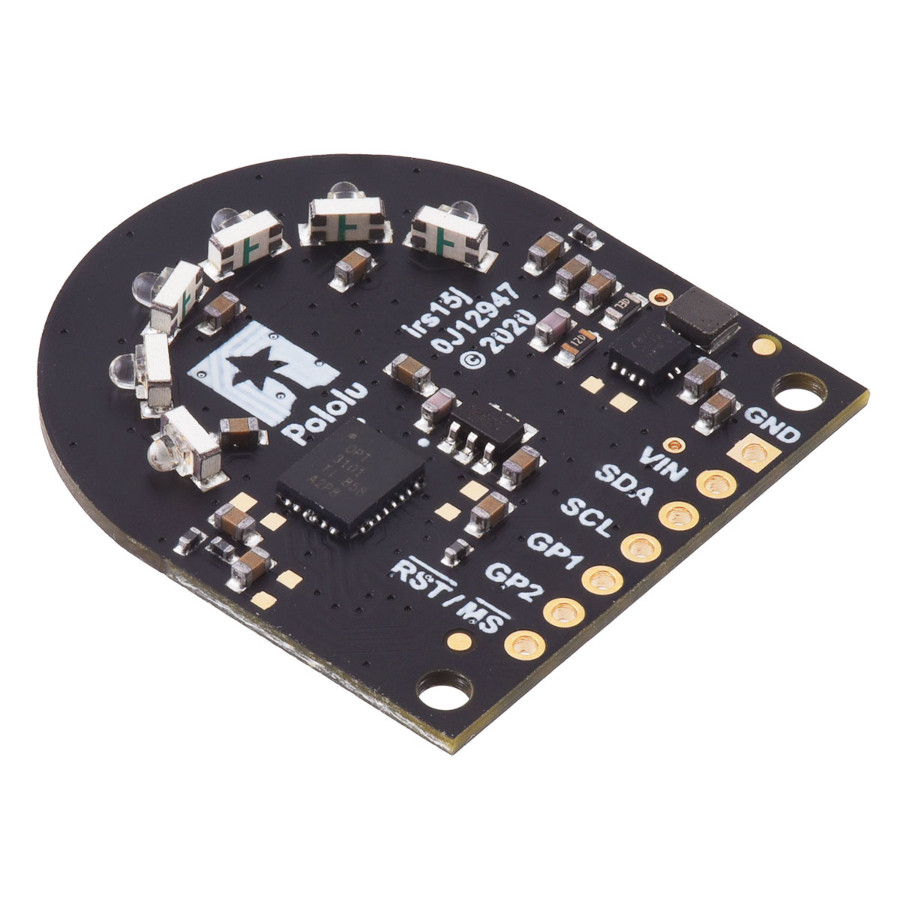

Czujnik odległości wyposażony w układ OPT3101.

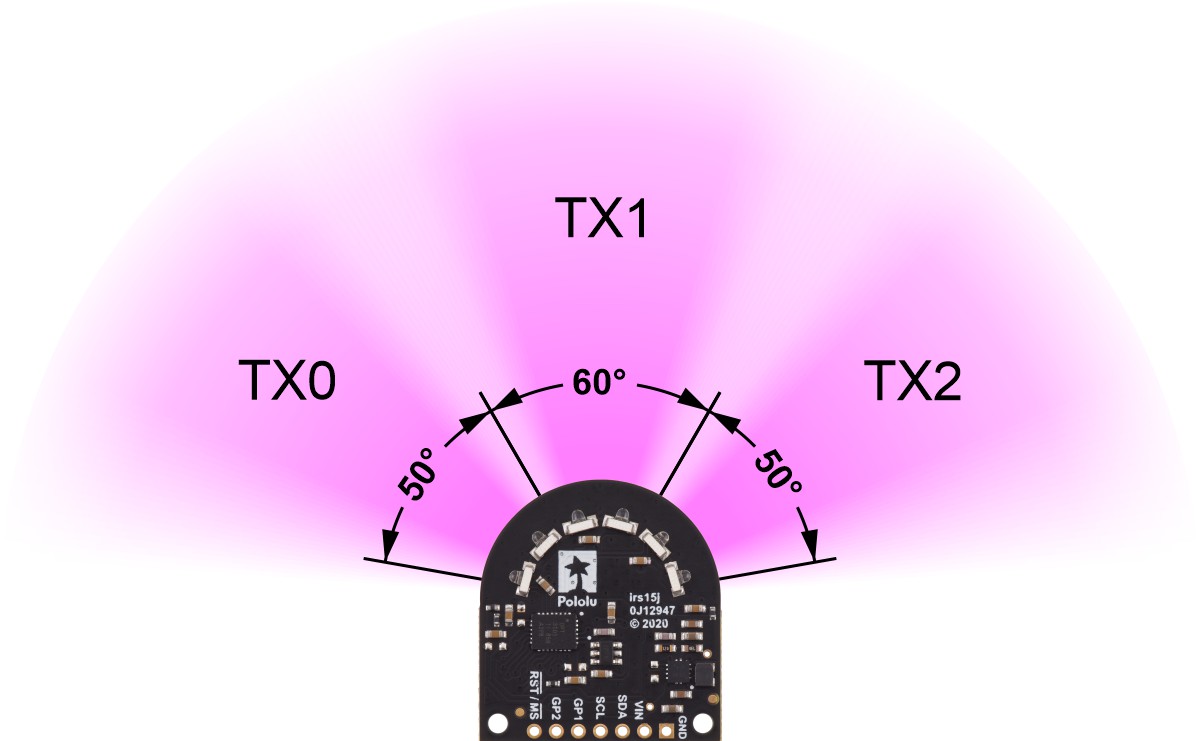

Moduł wykrywa obiekty w trzech zakresach.


Moduł wykrywa obiekty w trzech strefach.

Pomiar odległości w trzech strefach

Czujnik wykonuje pomiar w trzech kanałach TX0, TX1 i TX2. Ich połączenie umożliwia detekcję o kącie widzenia około 180°. W sprzyjających warunkach może wykrywać obiekty znajdujące się w promieniu do 1 m. Moduł emituje światło podczerwone dzięki wbudowanym diodom LED. Zwracana wartość to opóźnienie czasowe odbitego sygnału, na podstawie którego obliczana jest odległość w jakiej znajduje się wykryty obiekt.

W naszym sklepie znajdziesz także inne czujnik odległości. Zapraszamy do zapoznania się z ofertą.

Opis wyprowadzeń

  • GND - masa układu
  • VIN - zasilanie w zakresie od 2,5 V do 5,5 V
  • SDA - linia danych interfejsu komunikacyjnego I2C
  • SCL - linia zegarowa interfejsu komunikacyjnego I2C
  • GP1 - konfigurowalny pin 3,3 V I/O
  • GP2 - konfigurowalny pin 3,3 V I/O
  • RST - pin RESET

Specyfikacja techniczna czujnika odległości

  • Technologia pomiaru: emisja światła podczerwonego
  • Zakres napięcia roboczego: od 2,5 V do 5,5 V
  • Pobór prądu: 130 mA przy napięciu 3,3 V
  • Zakres pomiaru: do 1 m
  • Liczba kanałów pomiaru: 3
  • Interfejs komunikacyjny: I2C
  • Kąt widzenia (FOV): około 180°
  • Wymiary modułu: 27,9 x 30,5 mm
  • Masa: około 3 g
Zestaw nie zawiera złącz goldpin, wymaganych do podłączenia modułu.


Zestaw nie zawiera złącz goldpin, wymaganych do podłączenia modułu. Można je kupić osobno w naszym sklepie.

Moduł - typ Odległości
Moduł - Odległ. do 100 cm
Szerokość opakowania 7.5 cm
Wysokość opakowania 8.5 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.003 kg
