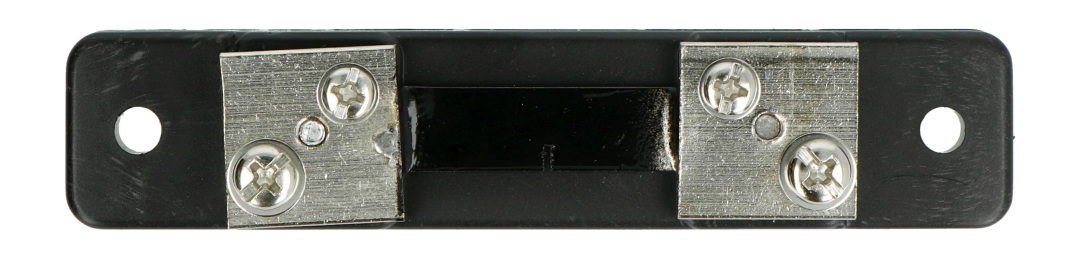

Opis produktu: Bocznik pomiarowy 50 A / 75 mV
Bocznik pomiarowy pozwalający na pomiar natężenia prądu o maksymalnej wartości 50 A. Napięcie pomiarowe przy 50 A wynosi 75 mV. Temperatura pracy opornika zawiera się w zakresie od -20°C do 60°C. Klasa dokładności bocznika: 0.5.
Specyfikacja bocznika 50 A / 75 mV
- Maksymalny prąd pomiarowy: 50 A
- Napięcie pomiarowe przy 50 A: 75 mV
- Klasa dokładności: 0.5
- Temperatura pracy: od -20°C do 60°C
Pomiar prądu elektrycznego
Wykonywanie pomiarów w obwodach elektrycznych pozwala na określenie ich parametrów opisujących stan pracy poszczególnych elementów. Obok takich istotnych wartości, jak napięcie, częstotliwość, impedancja i jej składowe, równie ważne jest wykonywanie pomiarów prądu płynącego przez elementy obwodu.
Niekiedy wartość prądu może przekraczać możliwości przyrządu pomiarowego. W takiej sytuacji wystarczy do obwodu włączyć szeregowo bocznik pomiarowy.
Rozszerzenie możliwości przyrządów pomiarowych
Wykorzystując odpowiednio dobrany bocznik pomiarowy, usuwamy problem związany z ograniczonym zakresem przyrządów pomiarowych. Podobnie jak zwykły amperomierz lub multimetr z funkcją pomiaru prądu, bocznik należy włączyć szeregowo w gałęzi obwodu, w której chcemy mierzyć prąd.
Pomiar prądu jest dokonywany w sposób pośredni poprzez pomiar spadku napięcia na zaciskach bocznika. Jeśli bocznik 50A/75mV ma na zaciskach napięcie 7,5mV, to przez bocznik płynie prąd o natężeniu 5A.
