Programator/debugger STM8/STM32 zgodny z ST-LINK/V2 mini - Waveshare 10053

Indeks: WSR-04481 EAN: 5904422332846

Urządzenie służące jako programator oraz debugger dla modułów STM8 i STM32. Działa z napięciami 3,3 V oraz 5 V, wybieranymi za pomocą zworki.

Programator/debugger STM8/STM32 zgodny z ST-LINK/V2 mini - Waveshare 10053
41,90 zł
34,07 zł netto
Zapłać później
Producent: Waveshare

Opis produktu: Programator/debugger STM8/STM32 zgodny z ST-LINK/V2 mini

Urządzenie służące jako programator oraz debugger dla modułów STM8 i STM32. Działa z napięciami 3,3 V oraz 5 V, wybieranymi za pomocą zworki. Posiada wbudowany bezpiecznik 500 mA, który zapobiega uszkodzeniu programowanych modułów.

Podłączenie z PC

Do podłączenia z komputerem za pośrednictwem interfejsu USB, niezbędna jest instalacja sterowników, które są dostępne dla Windows 7, Vista oraz XP. Obecnie producent nie udostępnia oprogramowania dla Windows 8 i 10.

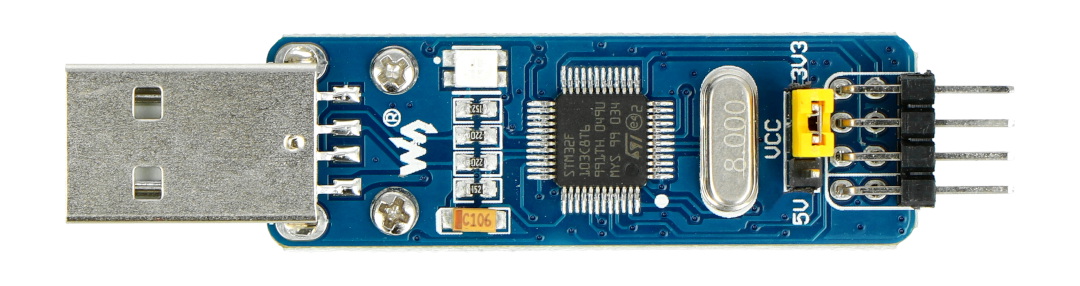

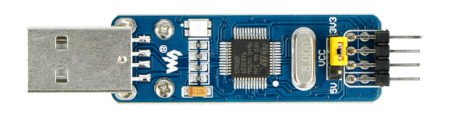

Programator STM8 / STM32.

Programator STM8 / STM32.

Podłączenie z STM8

Podłączenie z mikrokontrolerami STM8 odbywa się przez interfejs SWIM

Pin Debuggera Pin Modułu Opis
VCC  MCU VCC Zasilanie modułu.
SWM  MCU SWIM Pin interfejsu SWIM.
GND  GND Masa układu.
RST  MCU RESET Reset.

Podłączenie z STM32

Podłączenie z mikrokontrolerami STM32 odbywa się przez interfejs SWD

Pin Debuggera Pin Modułu Opis
VCC  MCU VCC Zasilanie modułu.
SWDIO  MCU SWDIO Pin interfejsu SWD.
GND  GND Masa układu.
SWCLK  MCU SWCLK Linia zegarowa SWD.

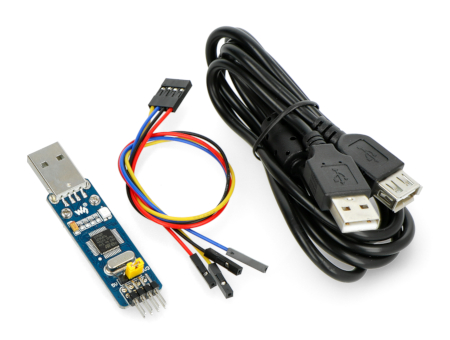

Programátor s připojeným kabelem

Moduł z dołączonym przewodem 4-pinowym, żeńskim.

Specyfikacja programatora

  • Programator / debugger modułów STM8 i STM32
  • Napięcie wyjściowe 3,3 V oraz 5 V wybierane za pomocą zworki
  • Podłączenie do komputera przez złącze USB
  • Programator umożliwia dostęp do Flash ROM, EEPROM, AFR, itd.
  • Debugger wspiera funkcje krok po kroku, breakpointy, podgląd zmiennych i rejestrów, itd.
  • Możliwość aktualizacji firmware
  • Obsługiwane oprogramowanie:
    • ST-LINK Utility v2.0+
    • STVD Version 4.2.1+
    • STVP Version 3.2.3+
    • IAR EWARM Revision v6.20+
    • IAR EWSTM8 Revision v1.30+
    • KEIL RVMDK Revision v4.21+
    • ATOLLIC
    • TASKING

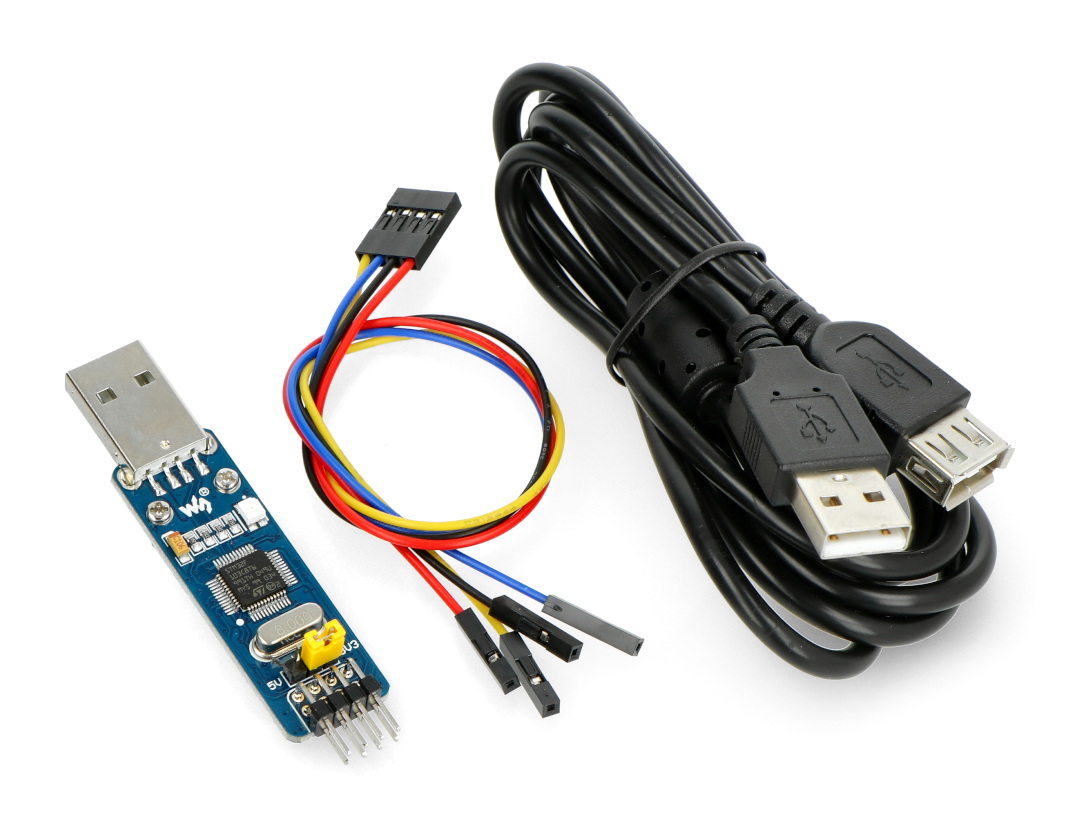

Zawartość zestawu

  • Programator/debugger STM8/STM32
  • 1x przewód 4 pinowy żeński
  • Przewód USB A - USB A męsko żeński
Test 4
Szerokość opakowania 6.5 cm
Wysokość opakowania 3 cm
Głębokość opakowania 11 cm
Masa opakowania 0.061 kg
