Opis produktu: UPDI Friend - programator USB do ATtiny - CH340E - Adafruit 5879
UPDI Friend od Adafruit to kompaktowy programator USB zaprojektowany do pracy z mikrokontrolerami ATtiny, zwłaszcza ATtiny816, ATtiny817 i ATtiny1616. Jest to prosty i wygodny sposób na programowanie tych układów przy użyciu Arduino IDE. Dzięki przełącznikowi napięcia (3 V / 5 V), możesz łatwo dostosować poziom napięcia zasilania i logiki, co sprawia, że programator jest uniwersalny i może obsługiwać większe projekty. Do zestawu dołączony jest przewód JST SH, który ułatwia podłączenie do płytki stykowej. UPDI Friend wspiera komunikację poprzez USB typu C i obsługuje prędkości transmisji danych do 230 Kb/s. Dodatkowo zawiera rezystor 1K wspomagający transmisję danych.
Główne cechy UPDI Friend
- Wybór napięcia 3 V / 5 V: dzięki przełącznikowi napięcia, można wybrać poziom zasilania i logiki (3 V lub 5 V) w zależności od wymagań projektu
- Programowanie ATtiny: zaprojektowany z myślą o mikrokontrolerach ATtiny (ATtiny816, ATtiny817, ATtiny1616), co umożliwia łatwe wgrywanie kodu
- Układ CH340E: obsługuje sterowniki wieloplatformowe, zapewniając kompatybilność z różnymi systemami
- Rezystor 1K w pętli zwrotnej między RX a TX: umożliwia poprawną obsługę transmisji danych
- Diody LED: zielona dioda LED informuje o poprawnym zasilaniu, a czerwona dioda LED wskazuje aktywność transmisji danych
- Przewód JST SH: w zestawie znajduje się przewód JST SH, który pozwala na szybkie i wygodne podłączenie do płytki stykowej bez konieczności lutowania

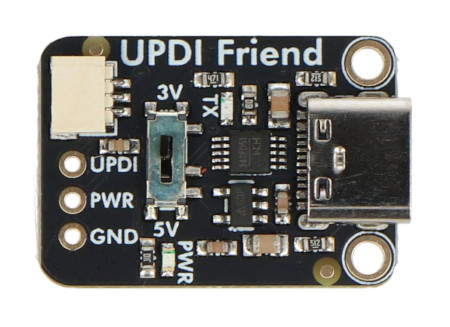

Wyprowadzenia płytki
- PWR: wyjście zasilania z portu USB typu C, 3 V lub 5 V w zależności od ustawienia przełącznika napięcia
- GND: wspólny pin masy dla zasilania i logiki
- UPDI: wyjście logiczne UPDI, które należy podłączyć do pinu danych UPDI na programowanej płytce. Jego poziom logiczny zależy od ustawienia napięcia (3 V lub 5 V)
- Port JST SH: znajduje się nad pinami UPDI, PWR i GND. Umożliwia podłączenie do tych samych pinów bez konieczności lutowania, korzystając z 3-pinowego przewodu JST SH. Czerwony przewód jest podłączony do PWR, czarny do GND, a biały do UPDI
-
Przełącznik wyboru napięcia: na środku płytki znajduje się przełącznik wyboru napięcia. Za jego pomocą można zmieniać poziom zasilania i logiki między 3 V a 5 V. Regulator 3 V jest w stanie dostarczyć prąd o natężeniu do 500 mA
-
Diody LED: zielona dioda zasilania (Power LED) - znajduje się poniżej przełącznika napięcia i oznaczona jest jako PWR. Czerwona dioda aktywności transmisji - znajduje się po prawej stronie przełącznika napięcia i oznaczona jest jako TX. Zapala się podczas przesyłania danych do pinu UPDI
Jak używać progrmatora?
- Podłączenie: wybierz odpowiedni poziom napięcia (3 V lub 5 V) przy użyciu przełącznika napięcia

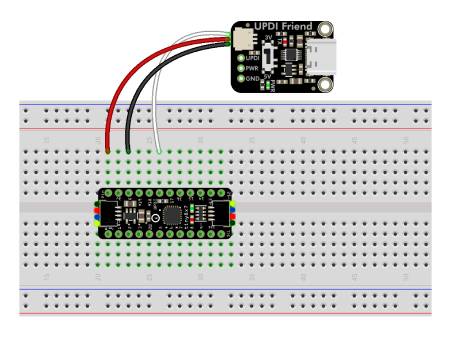

- Połączenie z mikrokontrolerem: podłącz przewód JST SH lub przewody do wyprowadzeń UPDI, PWR i GND na płytce, którą chcesz zaprogramować
- Zainstalowanie sterowników: upewnij się, że masz zainstalowane sterowniki dla konwertera USB (CH340E)
- Przygotowanie Arduino IDE: zainstaluj pakiet megaTinyCore w Arduino IDE i wybierz odpowiedni mikrokontroler oraz programator "Serial UPDI"
- Wgrywanie kodu: wybierz "Upload Using Programmer" w Arduino IDE, aby wgrać kod na mikrokontroler
Specyfikacja techniczna UPDI Friend
- Zasilanie: USB typu C, zasilanie 3 V lub 5 V (w zależności od ustawienia przełącznika napięcia)

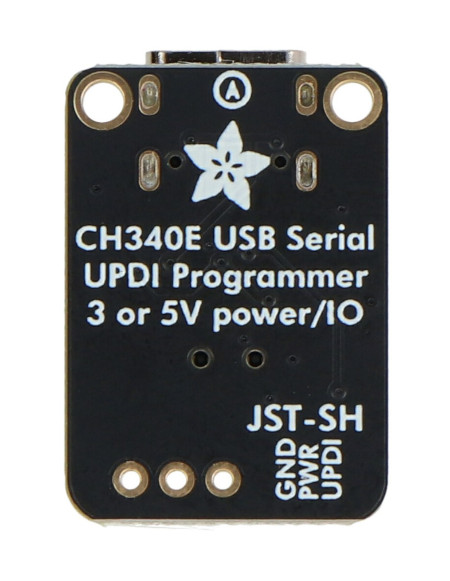

- Chip konwertera USB: CH340E (obsługuje systemy Windows, macOS, Linux)
- Prędkość transmisji: 230 Kb/s (lub 56 Kb/s w razie potrzeby)
- Złącza: JST SH (3 pin) oraz wyprowadzenia 0,1''
- Wsparcie dla napięcia wysokiego: do 12 V do programowania układów ATtiny wymagających wyższego napięcia
- Wymiary: 26,4x 17,8 x 4,9 mm
- Masa: 2,3 g

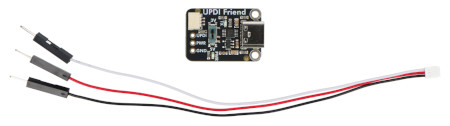

Zawartość zestawu
- 1x Adafruit UPDI Friend
- 1x Przewód JST SH 3-pin
