Opis produktu: Programator i debugger USB do urządzeń Xilinx - Waveshare 6530
Platforma pozwalająca na programowanie i debugowanie urządzeń Xilinx poprzez port USB. Urządzenie zostało oparte na układzie CY7C68013A+FPGA, który jest kompatybilny z oryginalnymi platformami Xilinx. Wspiera programowanie przez interfejsy JTAG, Slave-Serial oraz SPI. Współpracuje z napięciem 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V.
Główne cechy programatora i debuggera
- Oparty o układ CY7C68013A+FPGA.
- Umożliwia programowanie każdego urządzenia Xilinx FPGA / CPLDS / ISP PROM.
- Wspiera programowanie przez JTAG / Slave-Serial / SPI.
- Obsługuje takie napięcia jak: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V.
- Umożliwia zmianę częstotliwości zegara, automatycznie dopasuje częstotliwość oprogramowania Xilinx.
- Automatycznie aktualizuje oprogramowanie, dzięki czemu będzie wspierał następne urządzenia Xilinx.
- Antystatyczna i wielowarstwowa izolacja sygnału.
- W zestawie znajdują się adaptery i przewody do połączenia z oficjalną płytką lub obwodem.
- Obsługuje takie oprogramowania jak:
-
- Xilinx ISE
- iMPACT
- ChipScope
- Vivado
- Kompatybilne urządzenia:
- Xilinx FPGA: UltraScale / 7 series / Zynq / Kintex / Virtex / Artix / Spartan, itd.
- Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II, itd.
- Xilinx PROM: XCF00S / XCF00P / XL, itd.
- Posiada diody statusowe LED:
- Czerwona: USB połączone
- Żółta: USB połączone oraz Vref (płytka docelowa) jest zasilane

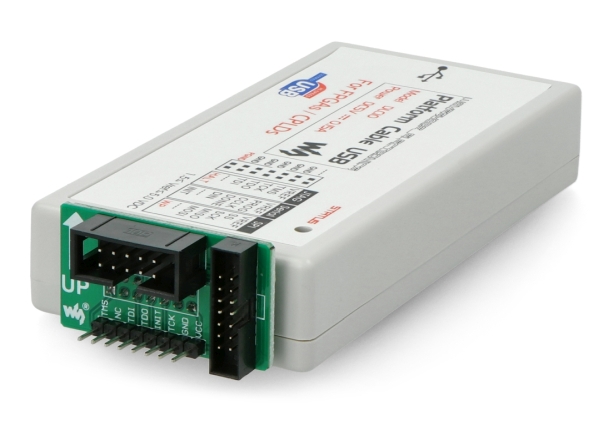

Programator i debugger dla urządzeń Xilinx.
Rozkład pinów.
Jak podłączyć programator?
Programator należy podłączyć do komputera PC poprzez USB oraz do płytki docelowej poprzez wybrany interfejs, odpowiednim przewodem. Poniżej znajduje się rysunek rozkładu pinów.
Zawartość zestawu
- Programator i debugger USB dla Xilinx
- Adapter JTAG
- Przewód USB
- Przewód 7-żyłowy ze złączem 8-pin
- Przewód 6-żyłowy ze złączem 8-pin
- Przewód JTAG 14-pin, raster 2,54 mm
- Przewód JTAG 14-pin, raster 2 mm
- Przewód JTAG 10-pin, raster 2,54 mm

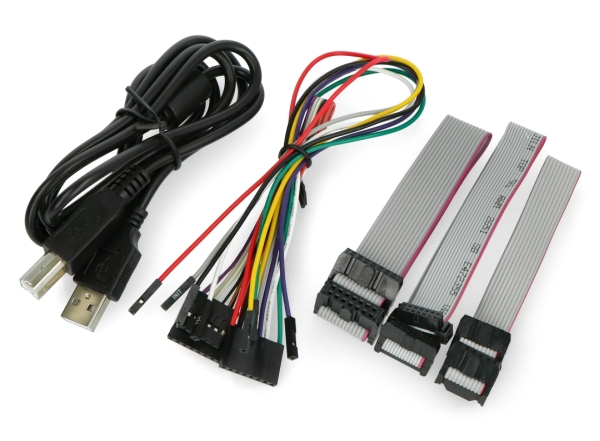

Akcesoria dołączone do zestawu.
