Opis produktu: Raspberry Pi Compute Module 5 Programming Jig - stanowisko produkcyjne do programowania modułów CM5
Raspberry Pi Compute Module 5 Programming Jig został zaprojektowany z myślą o producentach OEM, integratorach oraz firmach wykorzystujących moduły CM5 w urządzeniach przemysłowych. System pozwala bezpośrednio połączyć się z modułem za pomocą sprężynujących styków pogo pin, dlatego podczas programowania nie jest potrzebna osobna płytka IO. Stabilne ułożenie modułu zapewnia mechanizm zaciskowy, który dociska styki i automatycznie uruchamia proces provisioningu. Urządzenie może zainstalować system operacyjny, utworzyć klucze szyfrujące oraz skonfigurować bezpieczny rozruch. Interfejs JIG ETH lub połączenie WiFi służą do komunikacji programatora z siecią zarządzającą, natomiast osobny interfejs DUT ETH przyspiesza przesyłanie obrazu systemu do programowanego modułu CM5. Typowy czas instalacji obrazu o rozmiarze 2,6 GB w trybie bez dodatkowych zabezpieczeń wynosi około 1,5 minuty, przy czym rzeczywisty czas zależy od rodzaju pamięci, wielkości obrazu i wydajności sieci.

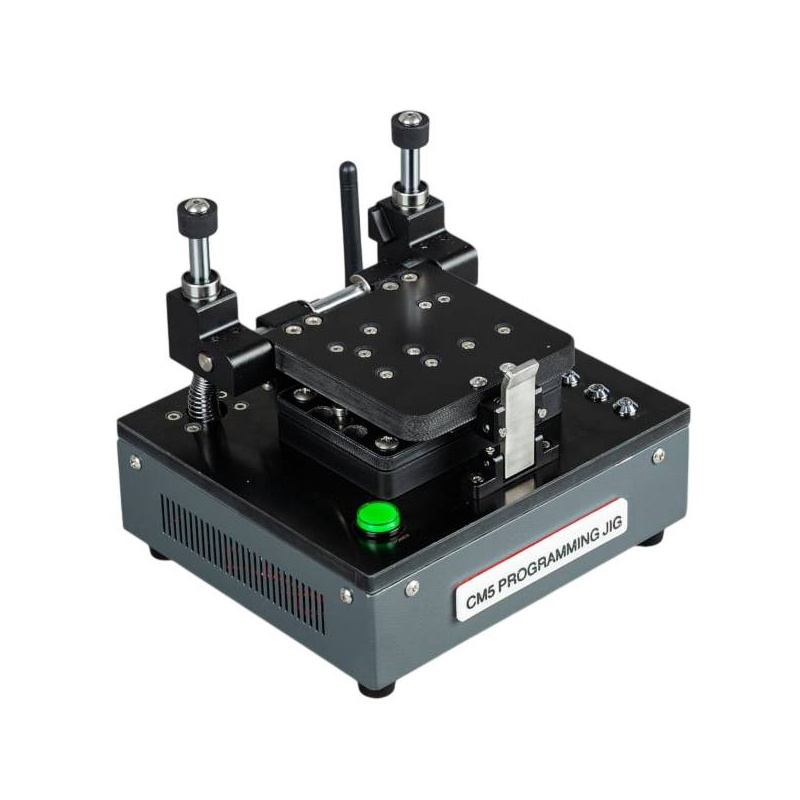

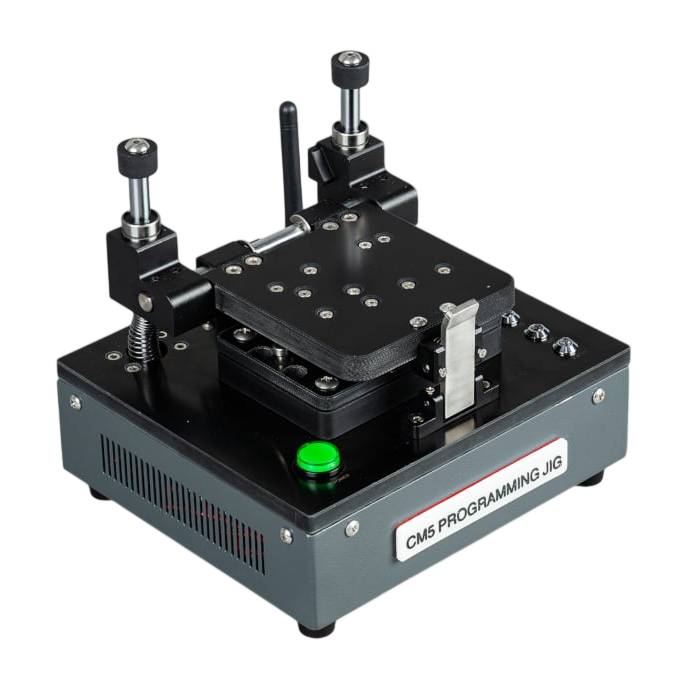

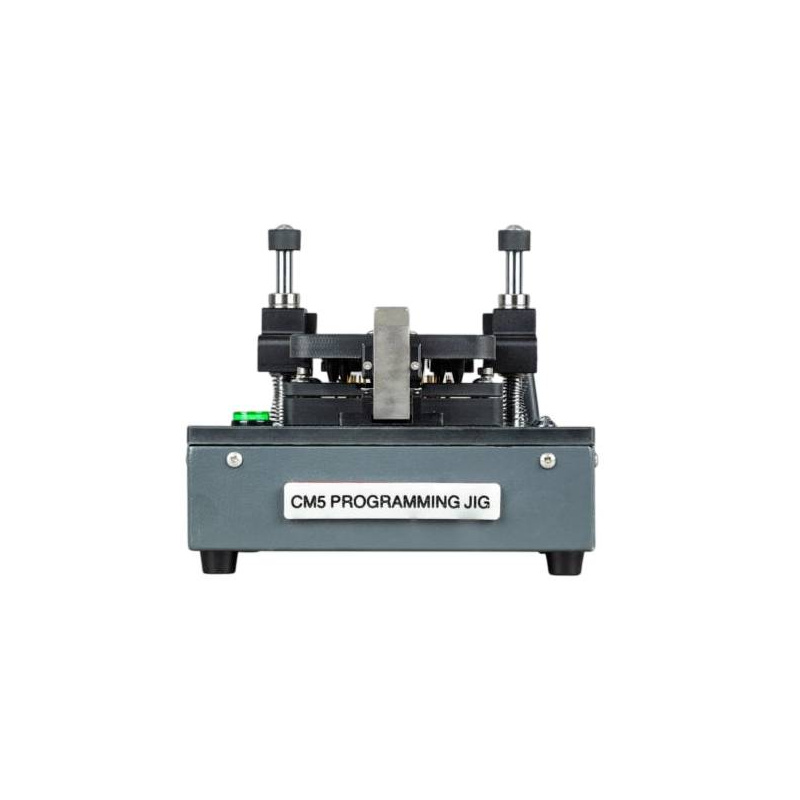

Raspberry Pi Compute Module 5 Programming Jig - stanowisko produkcyjne do programowania modułów CM5.

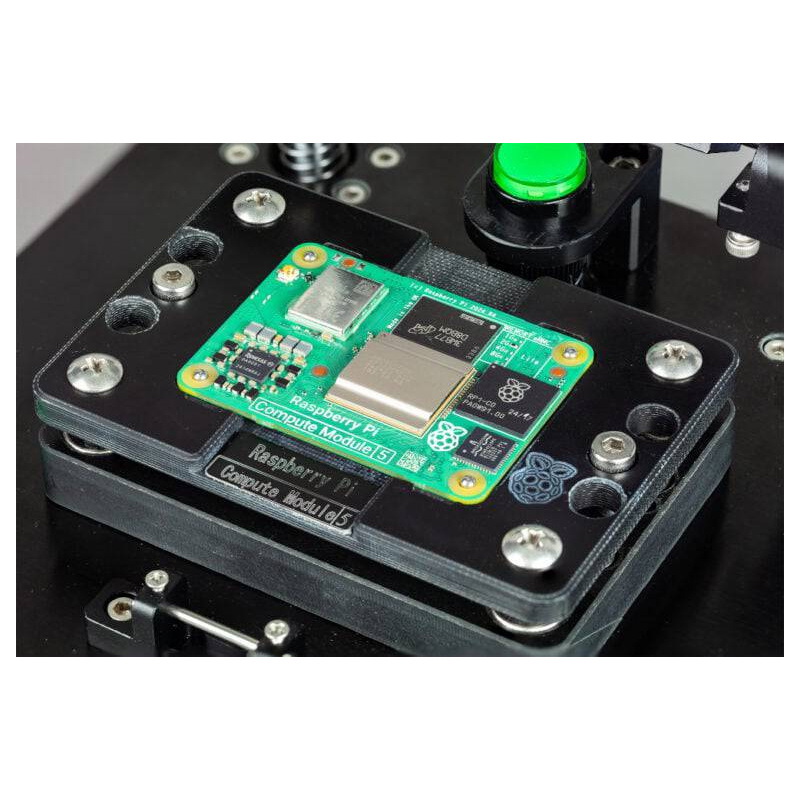

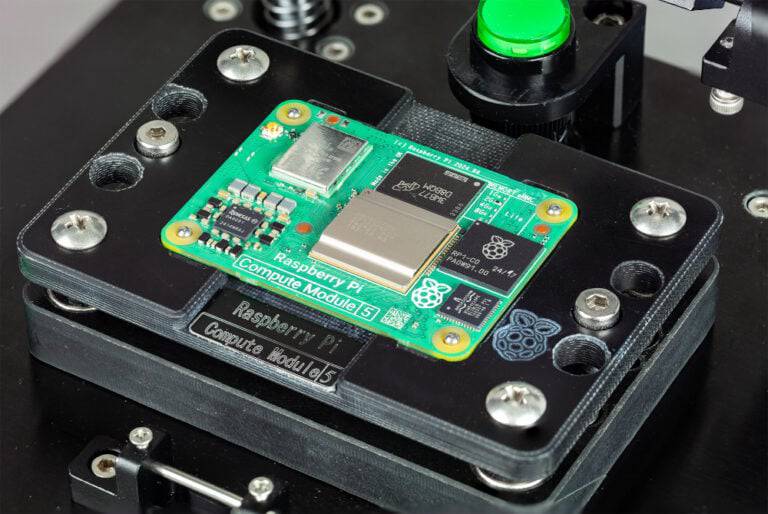

Programator komunikuje się bezpośrednio z Compute Module 5, eliminując potrzebę stosowania oddzielnej płytki IO.
Główne cechy programatora CM5
- Kompatybilność z Compute Module 5: urządzenie jest przeznaczone wyłącznie do programowania modułów Raspberry Pi CM5
- Automatyczny provisioning: instalacja systemu operacyjnego oraz konfiguracja zabezpieczeń mogą rozpocząć się automatycznie po zamknięciu zacisku
- Jedna głowica programująca: system przygotowuje jeden moduł Compute Module 5 w pojedynczym cyklu

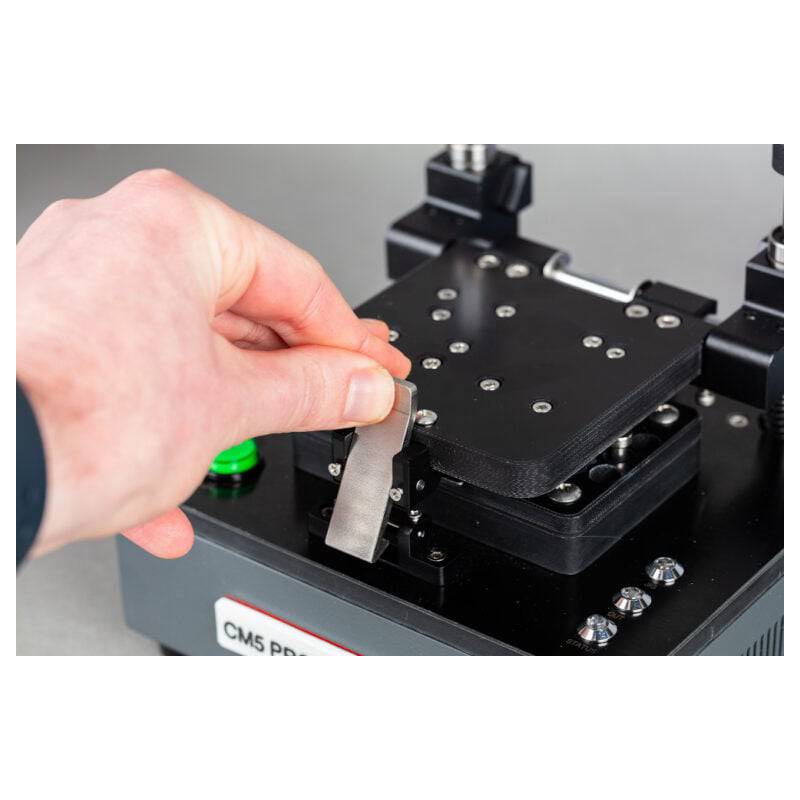

- Mechaniczny zacisk: stabilnie utrzymuje moduł podczas instalowania systemu i zapisywania konfiguracji
- Interfejs pogo pin: zapewnia bezpośrednie połączenie z punktami kontaktowymi CM5 bez używania płytki bazowej
- Bezpieczny rozruch: obsługa konfiguracji secure boot ogranicza możliwość uruchamiania nieautoryzowanego oprogramowania
- Szyfrowanie całej pamięci: obsługa full-disk encryption pomaga chronić system i zapisane dane
- Trzy tryby konfiguracji: możliwość przygotowania urządzenia z bezpiecznym rozruchem i szyfrowaniem, wyłącznie z szyfrowaniem lub bez dodatkowych zabezpieczeń
- Dwa interfejsy Ethernet: JIG ETH obsługuje komunikację programatora, a DUT ETH umożliwia szybki transfer danych do modułu
- Łączność WiFi: bezprzewodowe połączenie z siecią może zastąpić interfejs JIG ETH
- Sygnalizacja LED: wskaźniki JIG, DUT i STATUS informują o zasilaniu, komunikacji oraz aktualnym etapie programowania
- Programowanie programatora przez USB: port USB typu C umożliwia instalację systemu urządzenia za pomocą narzędzia rpiboot
- Możliwość skalowania stanowiska: wykorzystanie kilku programatorów równolegle pozwala zwiększyć wydajność procesu produkcyjnego
Automatyczne programowanie Compute Module 5
Proces programowania rozpoczyna się po prawidłowym umieszczeniu modułu CM5 w zatoce i zamknięciu mechanicznego zacisku. W pierwszym etapie programator wykrywa moduł, uruchamia tymczasowe środowisko Linux oraz wybiera usługę odpowiednią dla skonfigurowanego poziomu zabezpieczeń. W trybie secure boot skrót klucza podpisującego może zostać trwale zapisany w pamięci OTP modułu. Następnie system formatuje pamięć, tworzy klucze szyfrujące i instaluje przygotowany obraz systemu operacyjnego. Oprogramowanie rpi-sb-provisioner obsługuje tryb secure-boot, tryb fde-only z szyfrowaniem pamięci oraz tryb naked przeznaczony do instalowania systemu bez secure boot i szyfrowania. Pozwala to dopasować konfigurację do prototypowania, wdrożeń przemysłowych lub produkcji urządzeń wymagających podwyższonego poziomu bezpieczeństwa. Dioda STATUS świeci na pomarańczowo podczas wykrywania i przygotowywania modułu, a na czerwono podczas instalowania systemu i konfiguracji zabezpieczeń. Zielone światło informuje o zakończeniu całego procesu i możliwości bezpiecznego wyjęcia CM5. Modułu nie należy odłączać podczas świecenia pomarańczowej lub czerwonej diody STATUS, ponieważ przerwanie operacji może spowodować nieprawidłowe zapisanie pamięci.

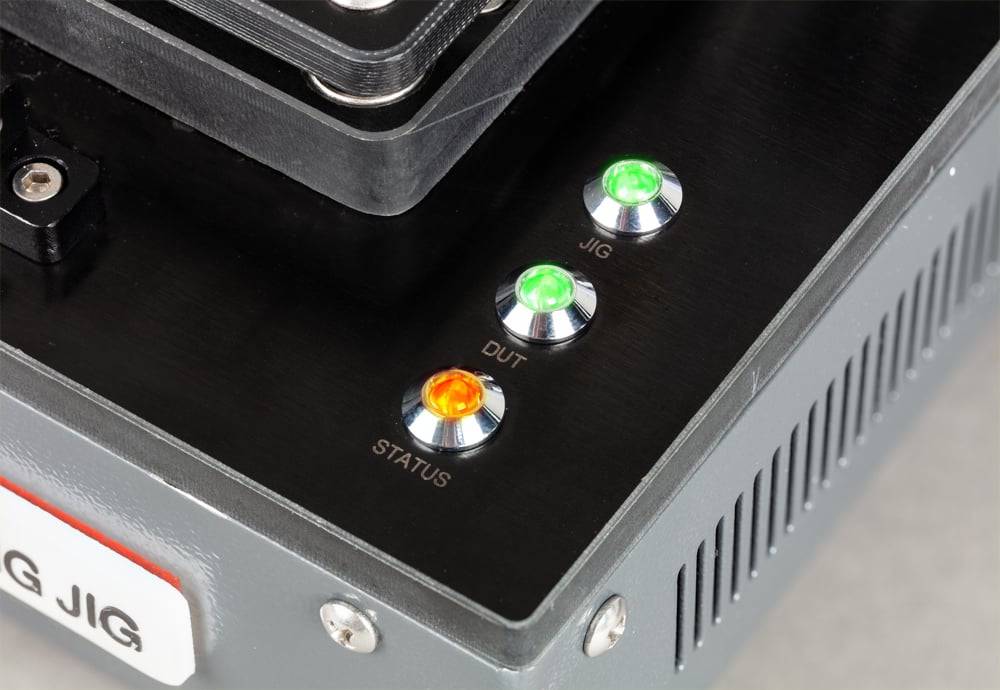

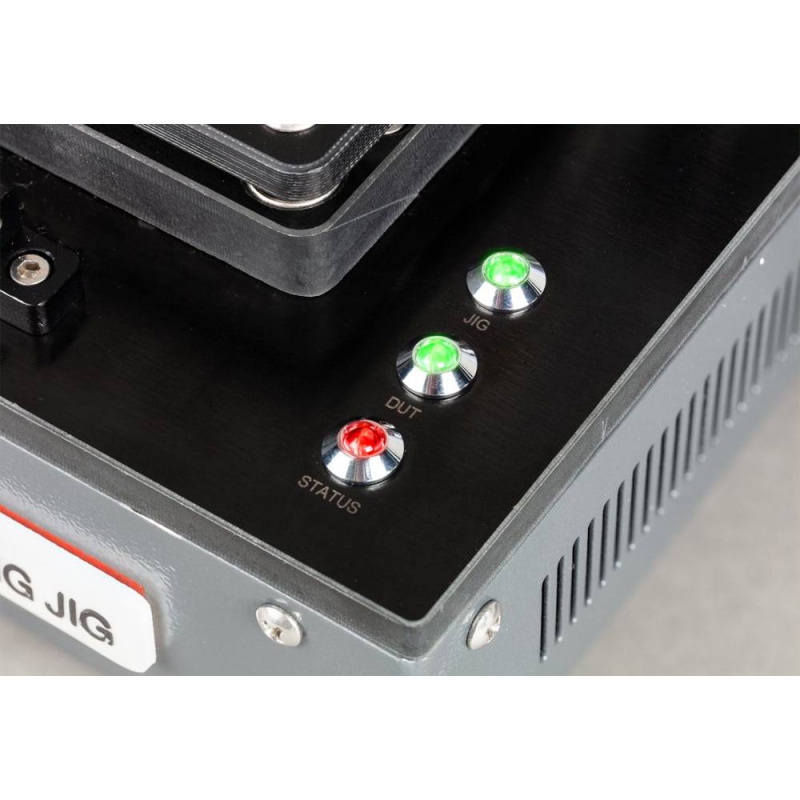

Wskaźniki LED informują o aktualnym stanie pracy.

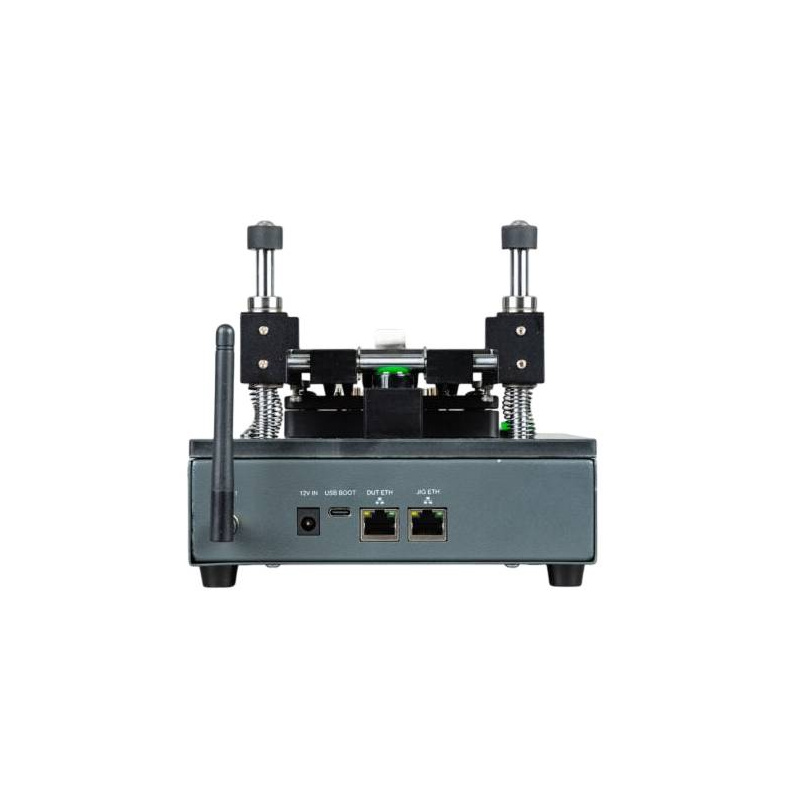

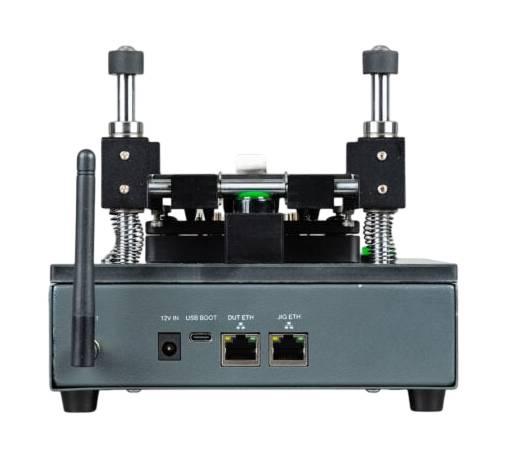

Z tyłu panelu znajduje się antena WiFi oraz złącze zasilania 12 V, USB typu C, DUT Ethernet i JIG Ethernet.
Specyfikacja techniczna programatora
- Kompatybilne moduły: Raspberry Pi Compute Module 5
- Liczba głowic programujących: 1
- Sposób połączenia z modułem: sprężynujące styki pogo pin
- Mocowanie modułu: mechaniczny zacisk
- Obsługiwane funkcje: instalacja systemu operacyjnego, secure boot, full-disk encryption
- Oprogramowanie provisioningowe: rpi-sb-provisioner
- Tryby provisioningu: secure-boot, fde-only, naked
- JIG ETH: Ethernet 10/100/1000 Mb/s
- DUT ETH: Ethernet 10/100/1000 Mb/s
- Łączność bezprzewodowa: WiFi 2,4 GHz i 5 GHz, IEEE 802.11 b/g/n/ac
- Interfejs USB Boot: USB typu C
- Wskaźniki LED: JIG, DUT, STATUS
- Zasilanie: 12 V / 2 A
- Moc zasilania: 24 W
- Wymiary: 172 x 188 x 154 mm
- Masa: 1796 g
