Opis produktu: Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0368

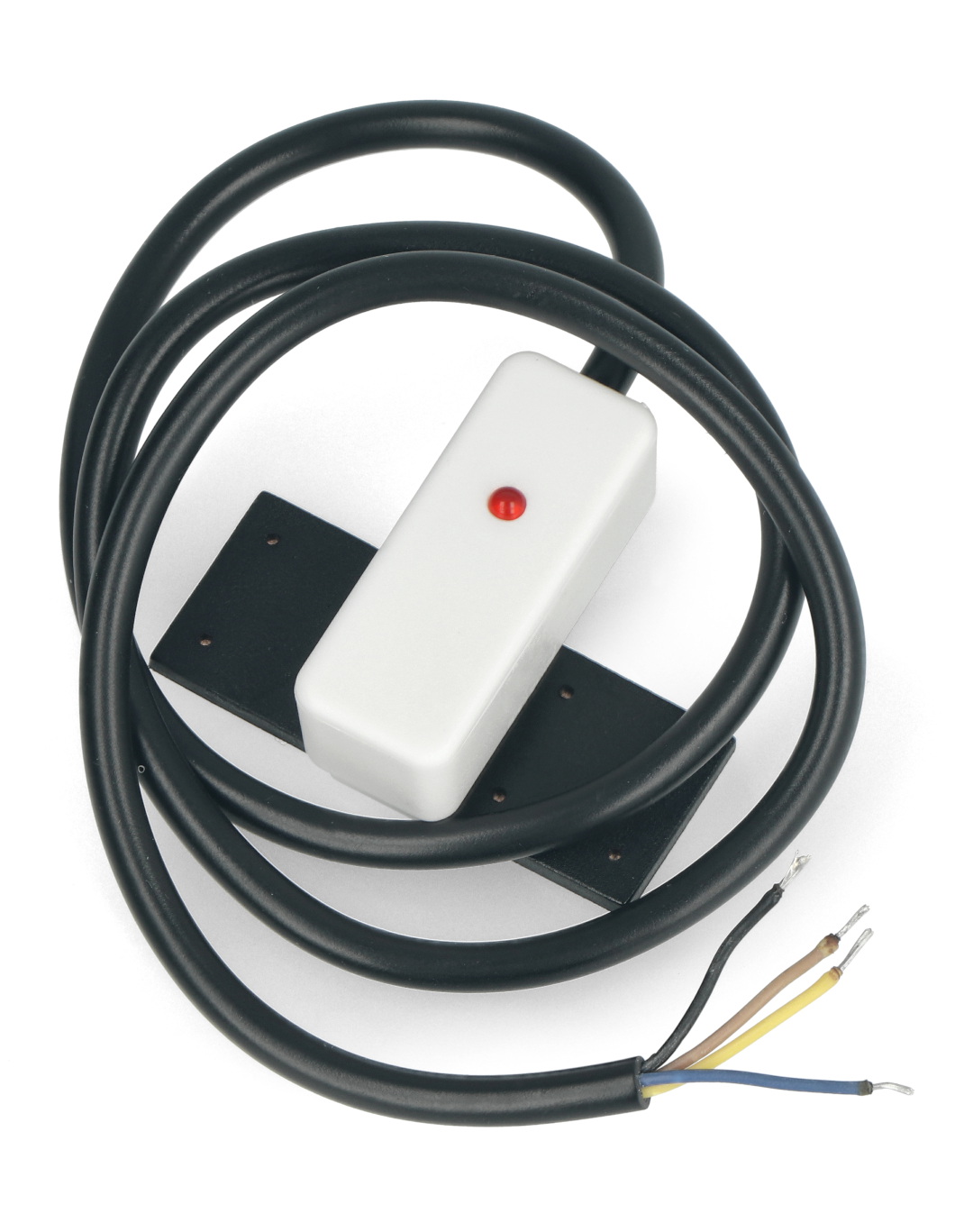

Wyprodukowany przez firmę DFRobot bezkontaktowy pojemnościowy czujnik poziomu cieczy został wyposażony we wskaźnik stanu i możliwość regulowania czułości. Produkt ten może być wykorzystywany do wykrywania cieczy w niemetalowych pojemnikach bądź rurach (średnica zewnętrzna powyżej 11 mm). Wysyłanie informacji zwrotnych na temat stanu czujnika odbywa się w czasie rzeczywistym. Ponadto to czujnik ten został wyposażony w 4 pinowy adapter, który pozwala na bezpośrednie zbieranie sygnału cyfrowego, wygodny do połączenia z Arduino lub innymi mikrokontrolerami. Produkt ten charakteryzuje szeroka możliwość zastosowania przy wykrywaniu cieczy w zbiorniku, dystrybutorze wody itp. Ten bezkontaktowy czujnik poziomu cieczy został opracowany w oparciu o zaawansowaną technologię przetwarzania sygnału z wykorzystaniem szybkiego chipa. Na pomiar nie ma wpływu grubość ścianek pojemnika, zanieczyszczenia oraz obecność kwasów i zasad.
Produkt kompatybilny z Arduino
W przewodniku użytkownika znajdziesz przydatne informacje oraz przykładowy kod.
Schemat połączenia z Arduino.| Numer | Pin | Opis |
|---|---|---|
| 1 (lewy, brązowy) | VOUT | Zasilanie czujnika cieczy od 5 V do 12 V |
| 2 (lewy, niebieski) | GND | Masa |
| 3 (lewy, czarny) | IO1 | Wyjście czujnika cieczy przód/tył |
| 4 (lewy, żółty) | IO2 | Wyjście sygnału poziomu czujnika cieczy |
| 1 (prawy, czerwony) | VIN | Zasilanie |
| 2 (prawy, czarny) | GND | Masa |
| 3 (prawy, niebieski) | IO1 | Wyjście czujnika przód//tył |
| 4 (prawy, zielony) | IO2 | Wyjście sygnału poziomu cieczy |
Główne cechy produktu
- Odpowiedni do stosowania we wszelkiego rodzaju zbiornikach niemetalowych, takich jak pojemniki plastikowe, szklane, ceramiczne i inne.
- Maksymalna grubość ścianki zbiornika, w którym znajduje się badana ciecz - 20 mm
- Szeroki zakres napięcia od 5 do 12 V, odpowiedni dla różnych obwodów lub aplikacji
- Wysoka stabilność i czułość
- Regulacja czułości
- Wskaźnik stanu czujnika
- Stabilna wydajność i długa żywotność
- Odporny na zakłócenia zewnętrzne

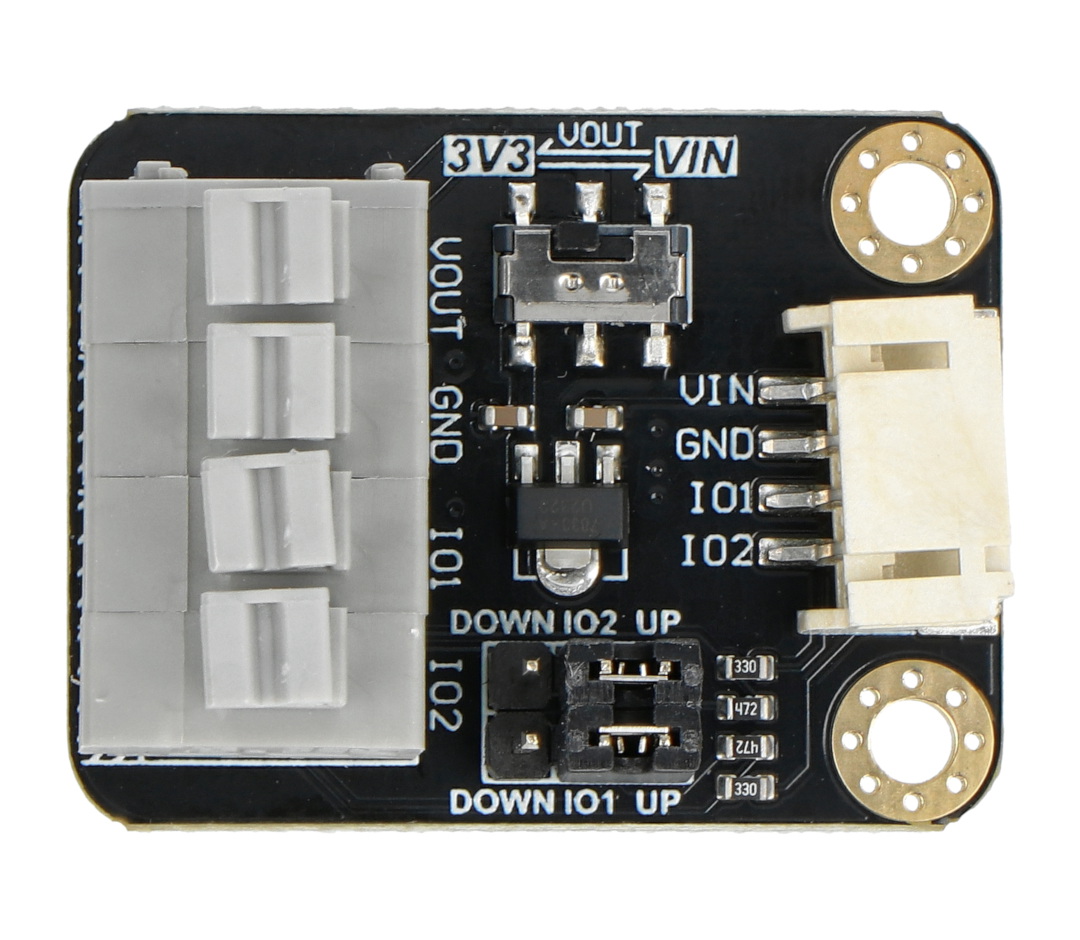

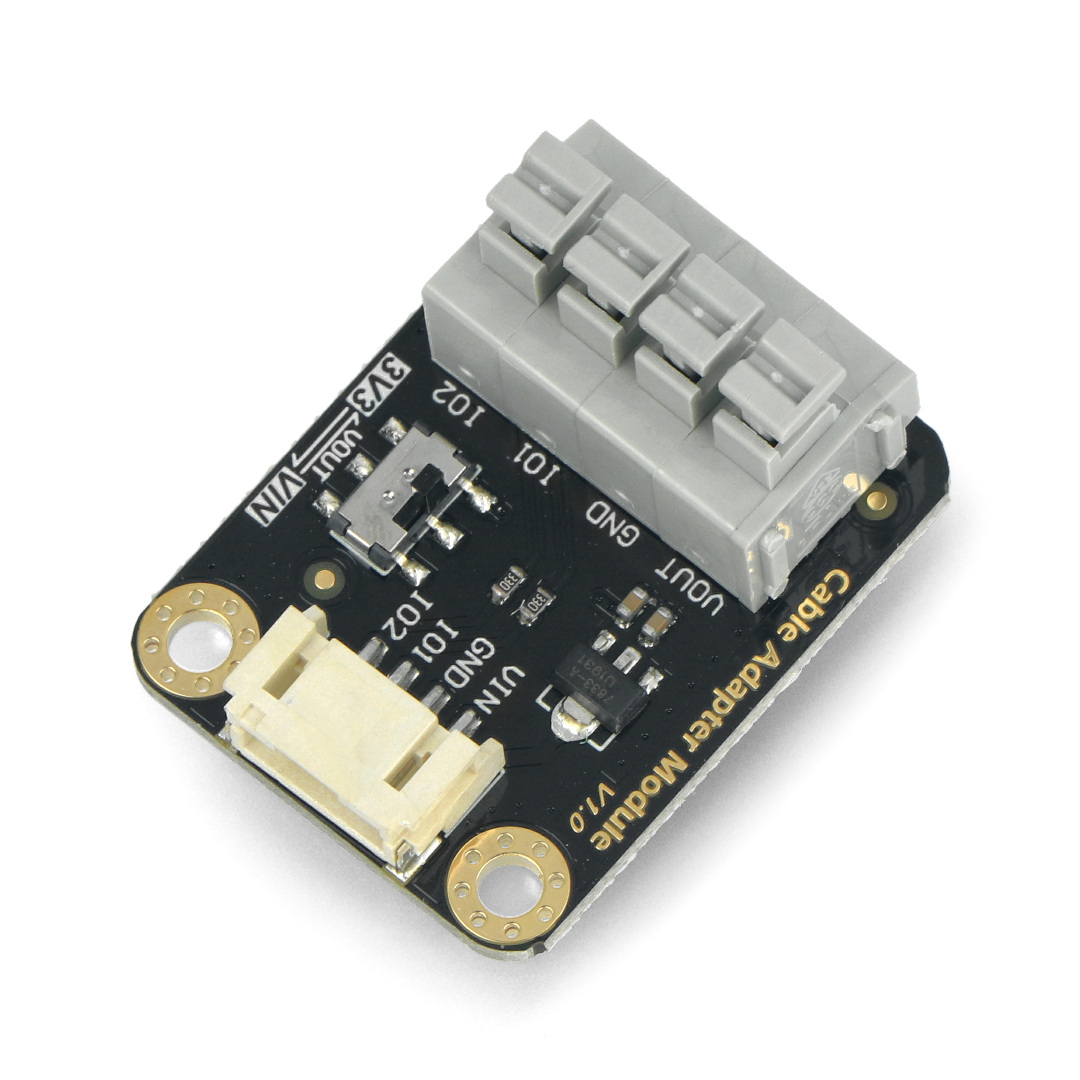

Czujnik wyposażono w 4-pinowy adapter.

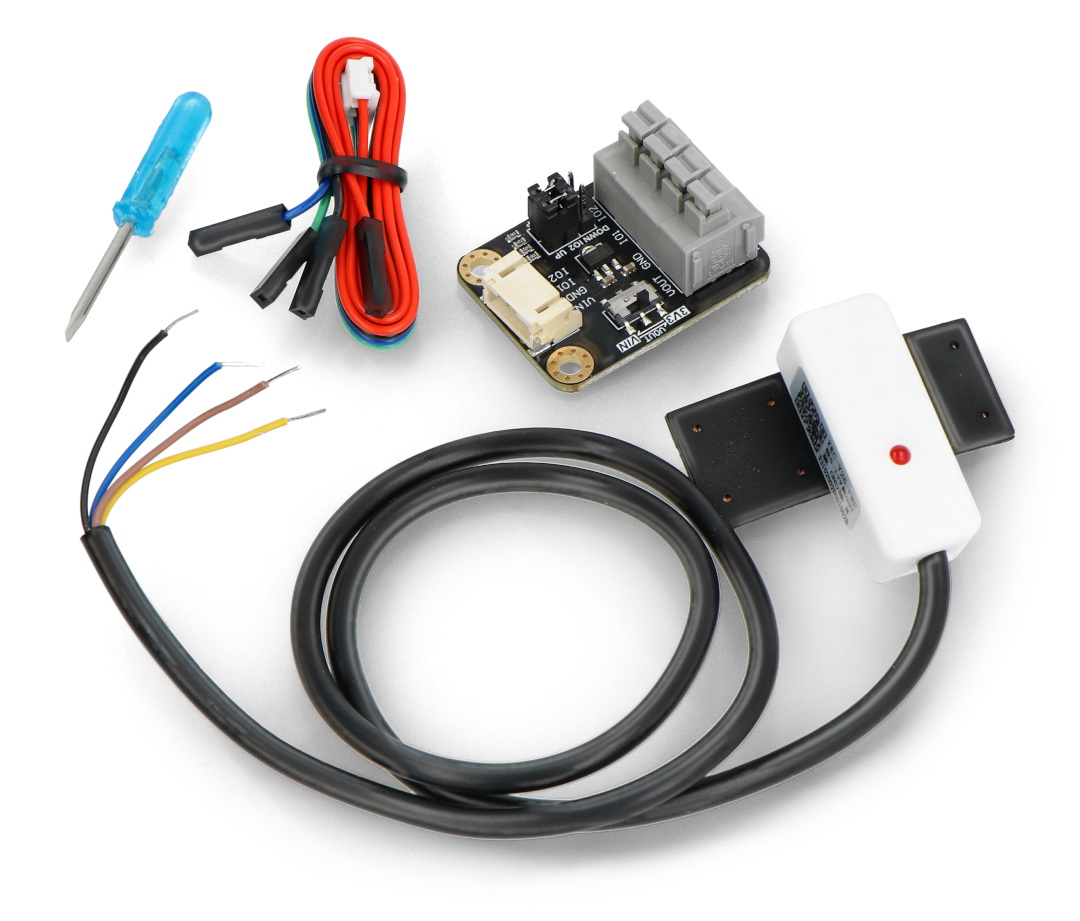

Na zdjęciu widoczny skład zestawu.
Specyfikacja bezkontaktowego czujnika poziomu cieczy
- Zasilanie od 5 do 12 V
- Czas reakcji: 500 ms
- Temperatura pracy: od -5 do 105° C
- Odpowiednia średnica rury: do 11 mm
- Błąd poziomu cieczy: ± 1,5 mm
- Materiał: ABS
- Wodoodporność: IP65
W skład zestawu wchodzi
- Bezdotykowy pojemnościowy czujnik x1
- Gravity: 4-pinowy adapter czujnika x1
- Śrubokręt x1
- Opaska kablowa czarna x1
