Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0370

Indeks: DFR-19202 EAN: 6959420917709
Bezkontaktowy czujnik poziomu cieczy wyposażony we wskaźnik stanu oraz regulację czułości. Jego głównym zastosowaniem jest pomiar poziomu cieczy we wszelkiego rodzaju niemetalowych rur o małej średnicy zewnętrznej (do 10 mm).
Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0370
62,90 zł
51,14 zł netto
Zapłać później
Bezkontaktowy czujnik poziomu cieczy DFRobot - średnica pojemnika:
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0370

Wyprodukowany przez firmę DFRobot bezkontaktowy czujnik poziomu cieczy wyposażony we wskaźnik stanu oraz regulację czułości. Jego głównym zastosowaniem jest wykrywanie poziomu cieczy we wszelkiego rodzaju niemetalowych rur o średnicy zewnętrznej do 10 mm. Urządzenie umożliwia przesyłanie w czasie rzeczywistym informacji o stanie czujnika. W zestawie znajduje się również 4 pinowy adapter czujnika, który umożliwia bezpośrednie przesyłanie sygnału z czujnika do np. Arduino lub innego mikrokontrolera. Dzięki temu czujnikowi cieczy oraz jego szerokiemu zastosowaniu istnieje możliwość  wykrywania cieczy w dystrybutorach wody, małych rurkach i rurkach perfuzyjnych. Czujnik poziomu cieczy opracowany został w oparciu o zaawansowaną technologię przetwarzania sygnału z wykorzystaniem wydajnego układu. Na pomiar czujnika nie ma wpływu grubość ścianek pojemnika, czy zanieczyszczenia oraz obecność kwasów i zasad.

Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0370

Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN037

Schemat połączenia czujnika z Arduino.Schemat połączenia czujnika z Arduino.

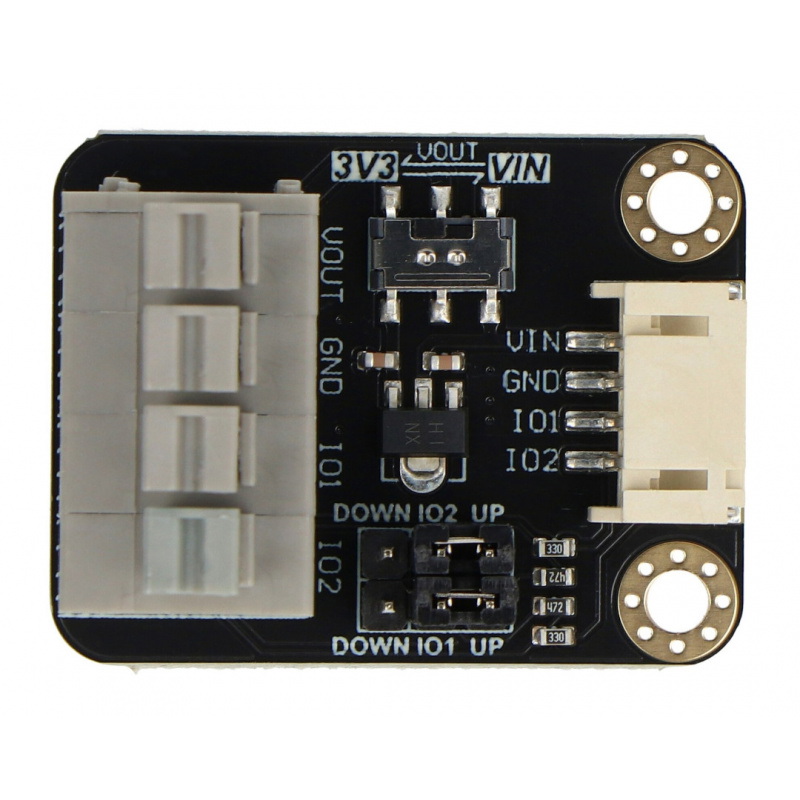

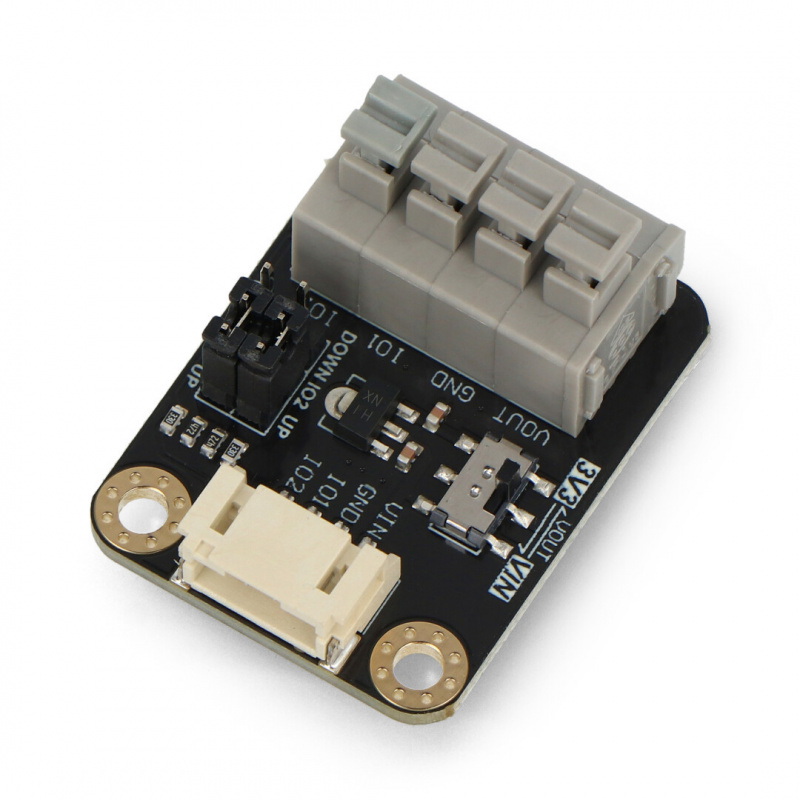

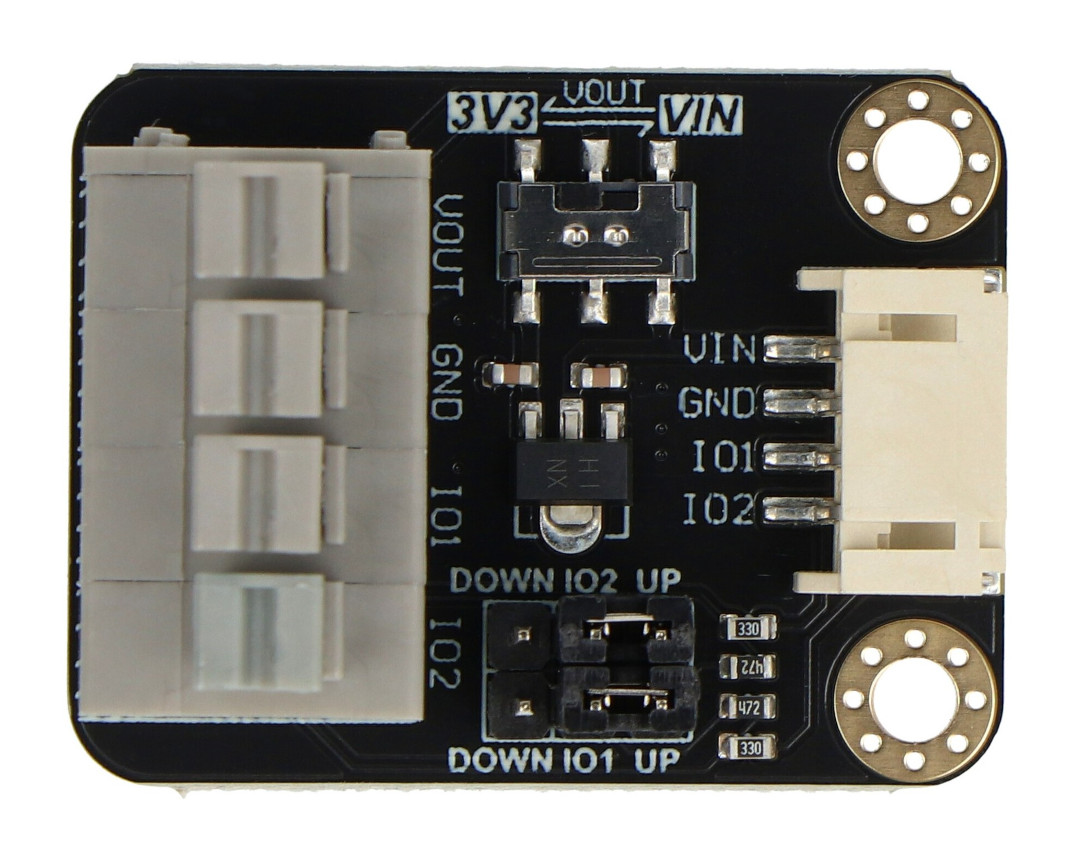

Numer Pin Opis
1 (lewy, brązowy) VOUT Zasilanie czujnika cieczy od 5 V do 24 V
2 (lewy, niebieski) GND Masa
3 (lewy, czarny) IO1 Wyjście czujnika cieczy przód/tył
4 (lewy, żółty) IO2 Wyjście sygnału poziomu czujnika cieczy
1 (prawy, czerwony) VIN Zasilanie
2 (prawy, czarny) GND Masa
3 (prawy, niebieski) IO1 Wyjście czujnika przód//tył
4 (prawy, zielony) IO2 Wyjście sygnału poziomu cieczy

Produkt kompatybilny z Arduino

W przewodniku użytkownika znajdziesz przydatne informacje, jak wyprowadzenia czujnika oraz przykładowy kod.

Specyfikacja bezkontaktowego czujnika poziomu cieczy

  • Zasilanie: od 5 V do 24 V
  • Czas reakcji: 500 ms
  • Temperatura pracy: od -5°C do 105°C
  • Odpowiednia średnica rury: do 10 mm
  • Błąd poziomu cieczy: ± 1,5 mm
  • Materiał: ABS
  • Wodoodporność: IP65
Zasilany napięciem w zakresie od 5 do 12 V.

Zasilany napięciem w zakresie od 5 V do 24 V.

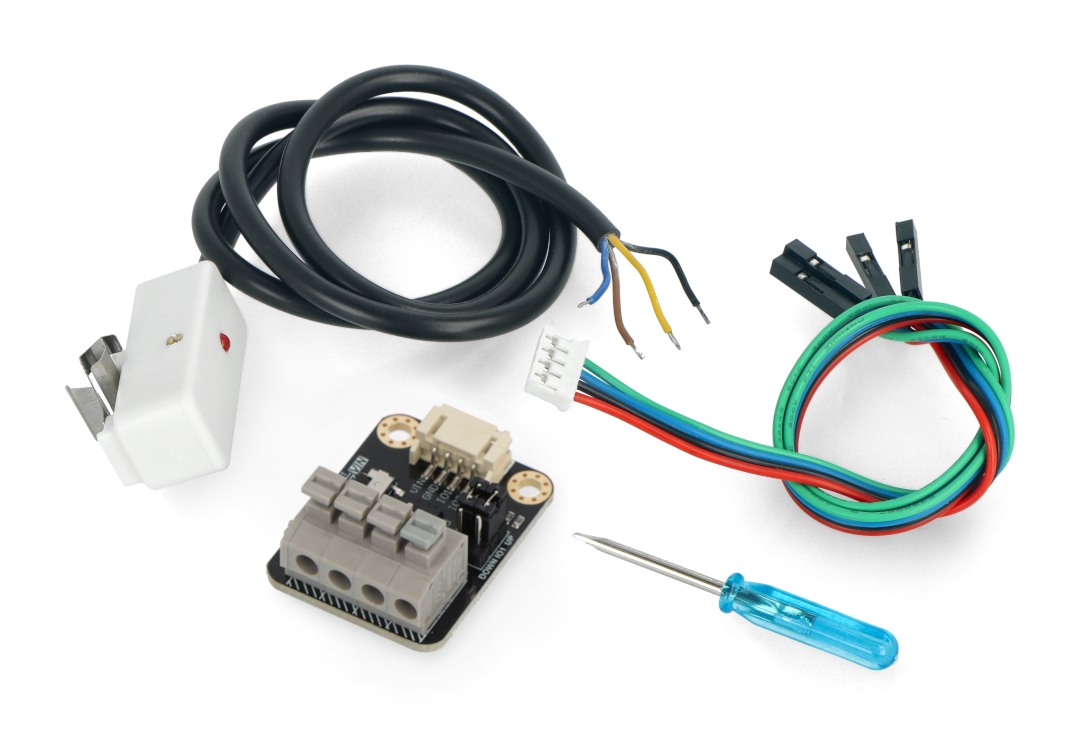

Na zdjęciu widoczny skład zestawu.Na zdjęciu widoczny skład zestawu.

W skład zestawu wchodzi

  • Czujnik poziomu o małej średnicy x1
  • Gravity: 4-pinowy adapter czujnika x1
  • Śrubokręt x1

Szerokość opakowania 8 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 12 cm
Masa opakowania 0.034 kg
