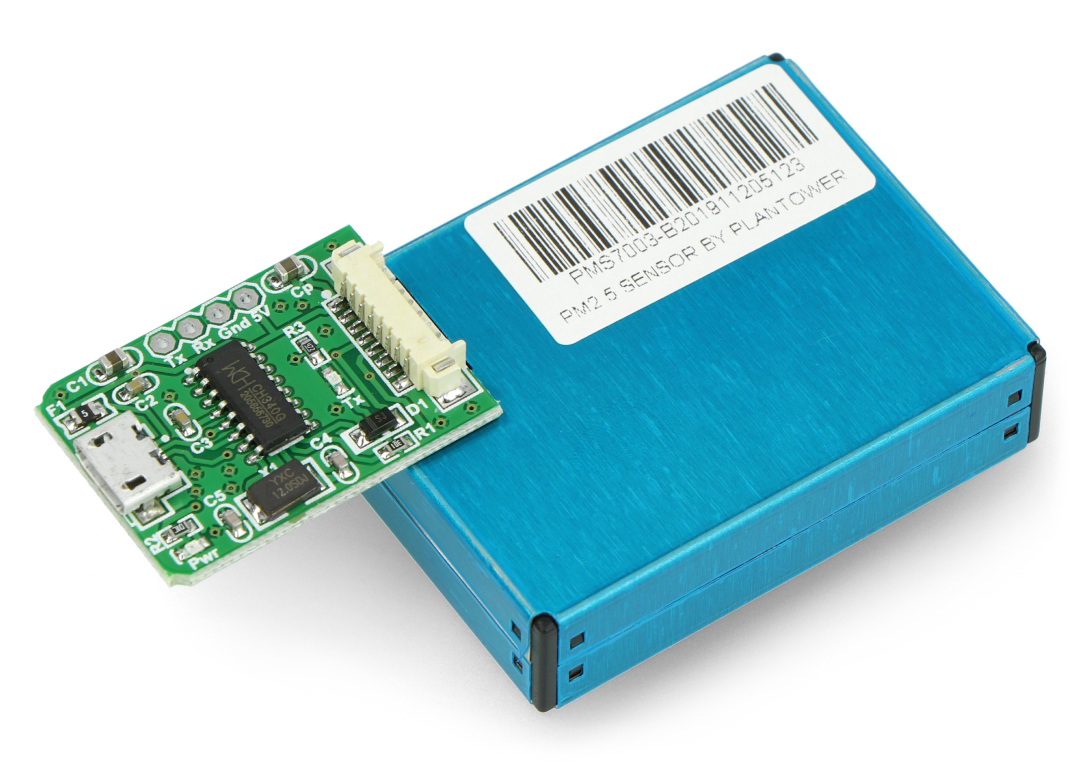

Opis produktu: Adapter IDC 10 pin 1,27 mm - microUSB dla czujnika PMS7003
Adapter pozwala na przeniesienie sygnału ze złącza IDC 10 pin na złącze microUSB, dzięki czemu umożliwia podłączenie czujnika bezpośrednio ko komputera. Moduł przeznaczony jest dla czujnika czystości powietrza PMS7003.
Specyfikacja adaptera IDC PMS7003
- Adapter ze złączem IDC 10 pin
- Kompatybilny z czujnikiem PMS7003
- Gniazdo microUSB
- Wyprowadzenia: 5 V, GND, Rx, Tx
- Wymiary adaptera: 30 x 26 mm
Przedmiotem sprzedaży jest adapter IDC 10 pin 1,27 mm - JST 1,25 mm, czujnik PMS7003 można nabyć osobno.
Konstrukcja adaptera
Adapter IDC 10pin 1,27mm - microUSB dla czujnika PMS7003 został zbudowany w oparciu o specjalizowany układ scalony CH340G. Jest to sterownik sprzętowy, za pomocą którego jest realizowany proces konwersji sygnałów interfejsu UART na sygnały zgodne ze standardem USB 2.0.
Układ CH340G umożliwia komunikację w pełnym dupleksie, tj. w oba kierunki z uwzględnieniem przesyłania danych z dwóch źródeł jednocześnie. Takie rozwiązanie korzystnie wpływa na jak najkrótszy czas wymiany danych.
Komunikacja za pomocą interfejsu UART
Adapter IDC 10pin 1,27mm - microUSB dla czujnika czystości powietrza PMS7003, posiada pola lutownicze umożliwiające wlutowanie goldpinów (w ofercie dostępna jest także wersja z fabrycznie wlutowanymi goldpinami).
Adapter może współpracować z urządzeniami kompatybilnymi z interfejsem UART - np. modułami bazowymi i rozszerzeniami dla Raspberry Pi i Arduino. Standardowo, wyjście adaptera stanowią piny zasilania (VCC i GND) oraz piny komunikacji UART (RX i TX).
