Opis produktu: MSX RTC DS1307 I2C - zegar czasu rzeczywistego + bateria
Moduł z zegarem czasu rzeczywistego DS1307 i rezerwowym zasilaniem bateryjnym. Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc, dzień, rok. Interfejsem komunikacyjnym jest magistrala I2C (linie SDA i SCL), częstotliwość odświeżania danych wynosi 1 Hz (1 sekunda).
W skład zestawu wchodzą:
- Moduł Real Time Clock
- Bateria CR2032
- Złącze goldpin 1x5 - do samodzielnego lutowania

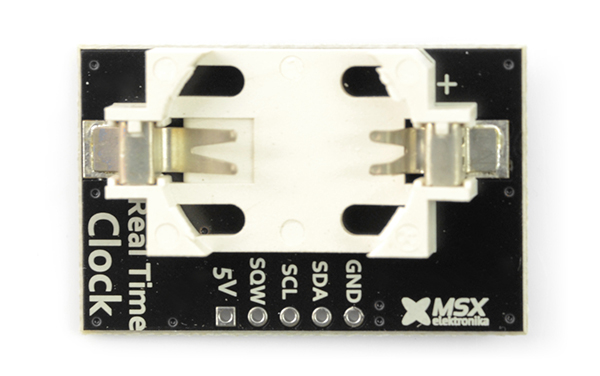

MSX RTC DS1307 I2C - zegar czasu rzeczywistego + bateria.
|
Produkt kompatybilny z Arduino Podłączenie układu ułatwia dostępna w serwisie GitHub biblioteka dla użytkowników Arduino. |

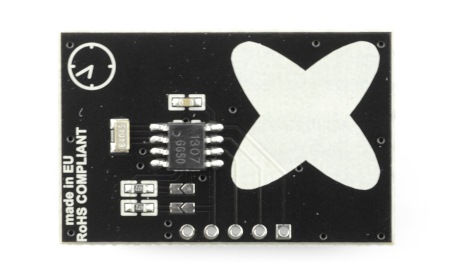

MSX RTC DS1307 I2C - widok z tyłu.
Podłączenie
Napięcie zasilania 5 V podłączone jest do pinu oznaczonego tym samym symbolem. Magistralę I2C należy podłączyć do wyprowadzeń SCL - linia zegarowa oraz SDA - linia danych. Pin SQW jest wyjściem prostokątnego sygnału z wybraną częstotliwością (szczegóły na stronie 3 dokumentacji). GND to masa układu.
Złącza
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin - raster 2,54 mm (w zestawie do samodzielnego lutowania). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Specyfikacja zegara
- Napięcie zasilania: 5 V
- Pobór prądu: poniżej 500 nA
- Interfejs komunikacyjny: I2C / TWI (SDA, SCL)
- Częstotliwość odświeżania: 1 Hz (1 sekunda)
- Dostępne dane:
- Czas: godzina (AM, PM), minuta, sekunda
- Data: miesiąc, dzień, rok
- Możliwość podtrzymywania danych przy pomocy baterii (w zestawie)
- Zamontowane rezystory 4,7 kΩ podciągające linie magistrali I2C, które należy podłączyć lutując zworki na odwrocie płytki - domyślnie są odłączone
- Dokładny kalendarz do roku 2100
- Pamięć wewnętrzna ogólnodostępna: 56 bajtów
- Wymiary płytki: 23 x 35 mm

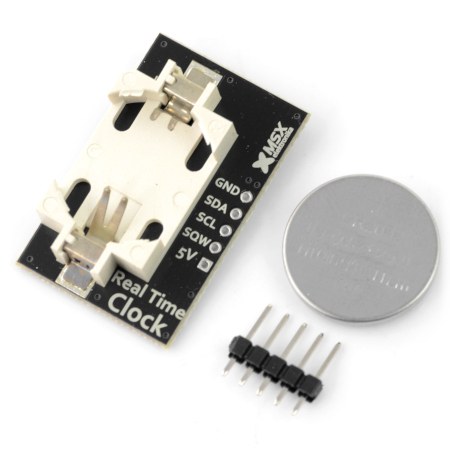

Zawartość zestawu.
MSX RTC DS1307 I2C - zegar czasu rzeczywistego + bateria
Zegar czasu rzeczywistego z baterią i funkcją zasilania awaryjnego pozwala na dokładne odmierzanie czasu działania minikomputera. Rejestruje datę i godziny. Komunikacja zachodzi poprzez interfejs I2C.
MSX RTC DS1307 I2C - zegar czasu rzeczywistego + bateria - wykorzystuje chipset DS1307, który jest najpopularniejszym chipem wykorzystywanym w modułach czasu rzeczywistego. Zapewnia bezawaryjną i bezproblemową pracę, a także niezwykle długą żywotność działania.
Moduł Real Time Clock MSX DS1307 - kompatybilny z Raspberry Pi i Arduino
Moduł RTC MSX DS1307 podłączany jest za pomocą lutowania. Zawiera baterię CR2032. Kompatybilność sprzętowa obejmuje minikomputery Arduino i Raspberry Pi.
Funkcja podtrzymywania danych za pomocą zasilania awaryjnego - bateryjnego - pozwala zadbać o pełne bezpieczeństwo pracy minikomputera. Urządzenie posiada zainstalowany kalendarz do 2100 roku i pamięć wewnętrzną 56 bajtów.
