Opis produktu: Velleman WPI301 - DS1302 SPI - zegar czasu rzeczywistego - 2 szt.

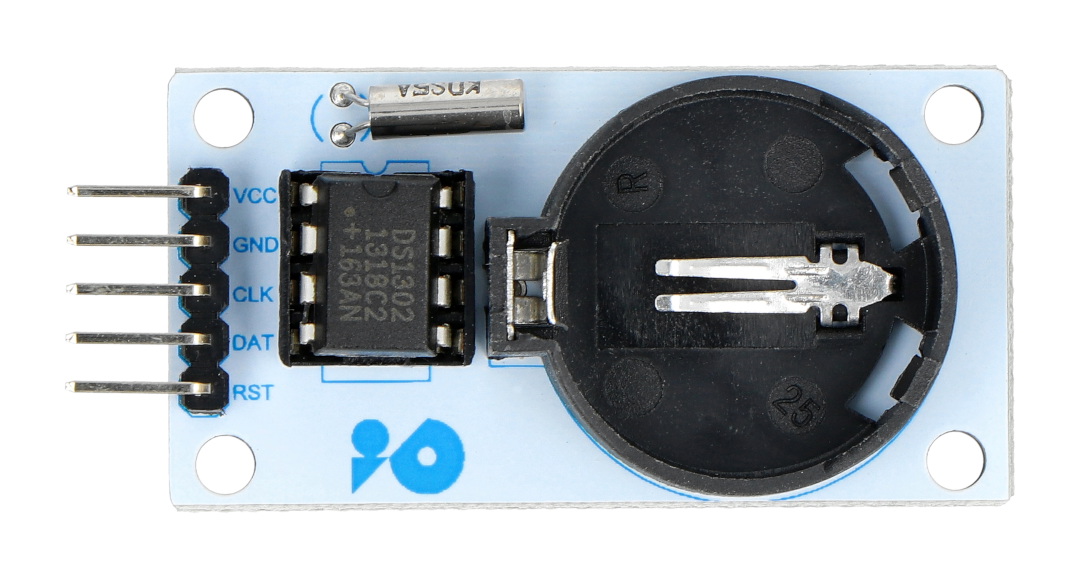

Moduł z zegarem czasu rzeczywistego DS1302 i rezerwowym zasilaniem bateryjnym. Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc, dzień, rok. Interfejsem komunikacyjnym jest magistrala SPI.
Podłączenie i opis wyprowadzeń
Układ komunikuje się poprzez magistralę SPI, posiada przylutowane złącza goldpin - raster 2,54 mm. Opis wyprowadzeń znajduje się w tabeli poniżej.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 2,0 V do 5,5 V |
| GND | Masa układu. |
| CE | Pin wejściowy. Posiada rezystor 40 kΩ podciągnięty do GND. Może być wykorzystany jako Reset. |
| I/O | Dwukierunkowy pin danych. |
| SLK | Służy do synchronizacji danych. |
Specyfikacja techniczna modułu
- Napięcie zasilania: od 2,0 V do 5,5 V
- Pobór prądu: poniżej 1 mA
- Sterownik: DS1302 (dokumentacja)
- Interfejs komunikacyjny: SPI
- Dostępne dane:
- Czas: godzina (AM, PM), minuta, sekunda
- Data: miesiąc, dzień, rok
- Możliwość podtrzymywania danych przy pomocy baterii
- Dokładny kalendarz do roku 2100
- Cena za 2 szt. modułów
