Opis produktu: Fermion - moduł z zegarem czasu rzeczywistego RTC SD3031 - do Arduino - DFRobot DFR0998
Wysoce precyzyjny moduł zegara czasu rzeczywistego (RTC) wyposażony w układ SD3031. Posiada zintegrowany rezonator kwarcowy i kompensator temperatury, co znacząco poprawia stabilność i dokładność pracy modułu, a także zapewnia wysoką precyzję synchronizacji. Moduł zasilany jest za pomocą baterii pastylkowej (brak w zestawie), dzięki czemu odmierza czas także w przypadku braku zasilania z innego źródła. RTC śledzi sekundy, minuty, godziny, dni tygodnia, miesiące oraz lata. Automatycznie dostosowuje również datę na koniec każdego miesiąca i zawiera korekty roku przestępnego. SD3031 ma wbudowaną 70-bajtową pamięć SRAM do przechowywania danych o niskim zużyciu energii.
Produkt kompatybilny z Arduino!
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Fermion - moduł z zegarem czasu rzeczywistego RTC SD3031 - do Arduino - DFRobot DFR0998.

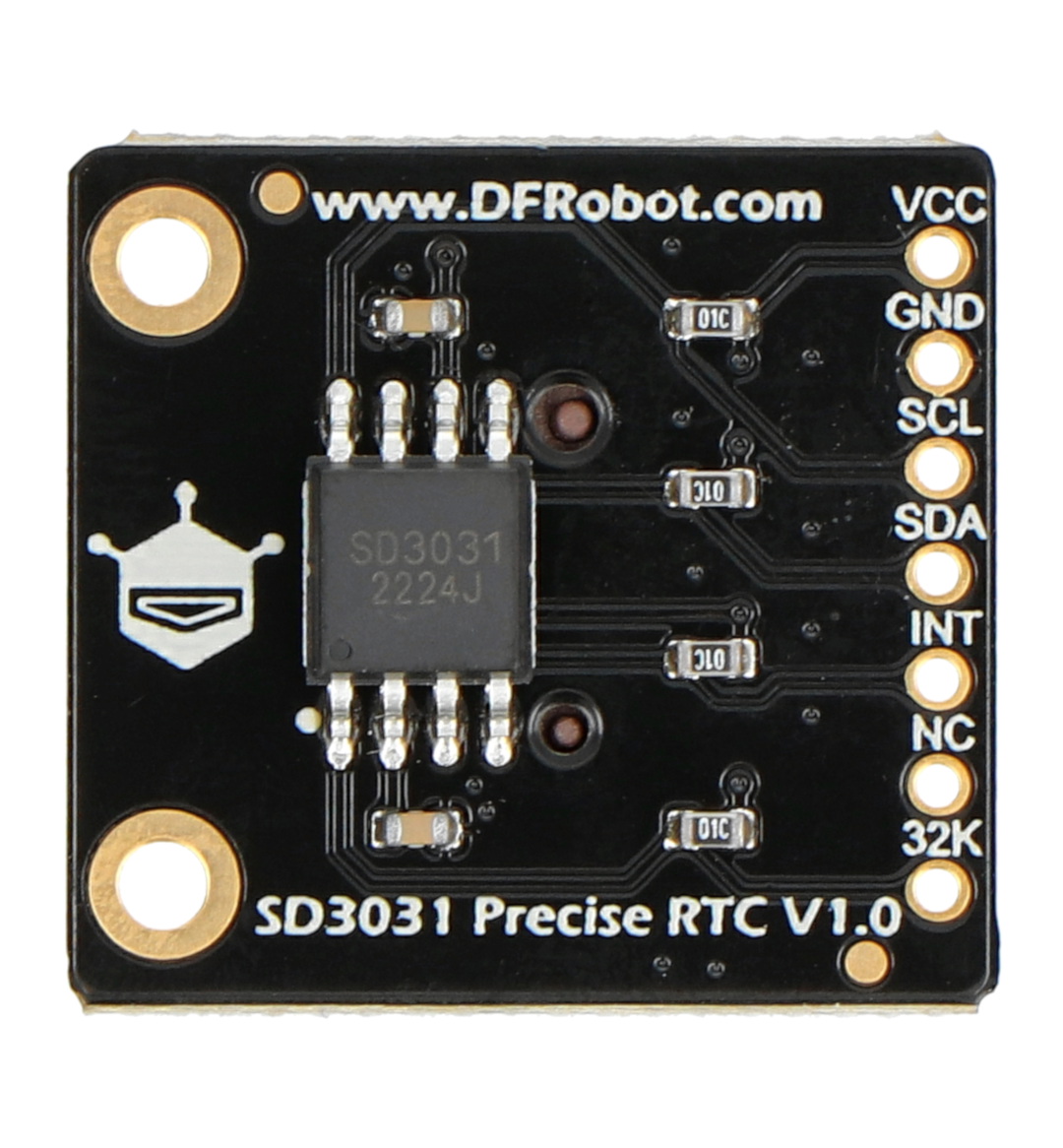

Wysoce precyzyjny moduł zegara czasu rzeczywistego od DFRobot.
Cechy szczególne modułu
- Niski pobór mocy, prąd roboczy na poziomie 1,8 µA przy zasilaniu baterią pastylkową
- Wysoka precyzja pracy wynosząca ± 3,8 ppm przy 25°C
- Zintegrowany kompensator temperatury
- Wbudowana 70-bajtowa pamięć SRAM
Sugerowane zastosowanie
- Przypomnienie o wydarzeniu
- Urządzenia odliczające
- Zewnętrzne źródło wybudzania MCU
- Wyjście zegara i alarmu
- Gromadzenie i przechowywanie danych IoT

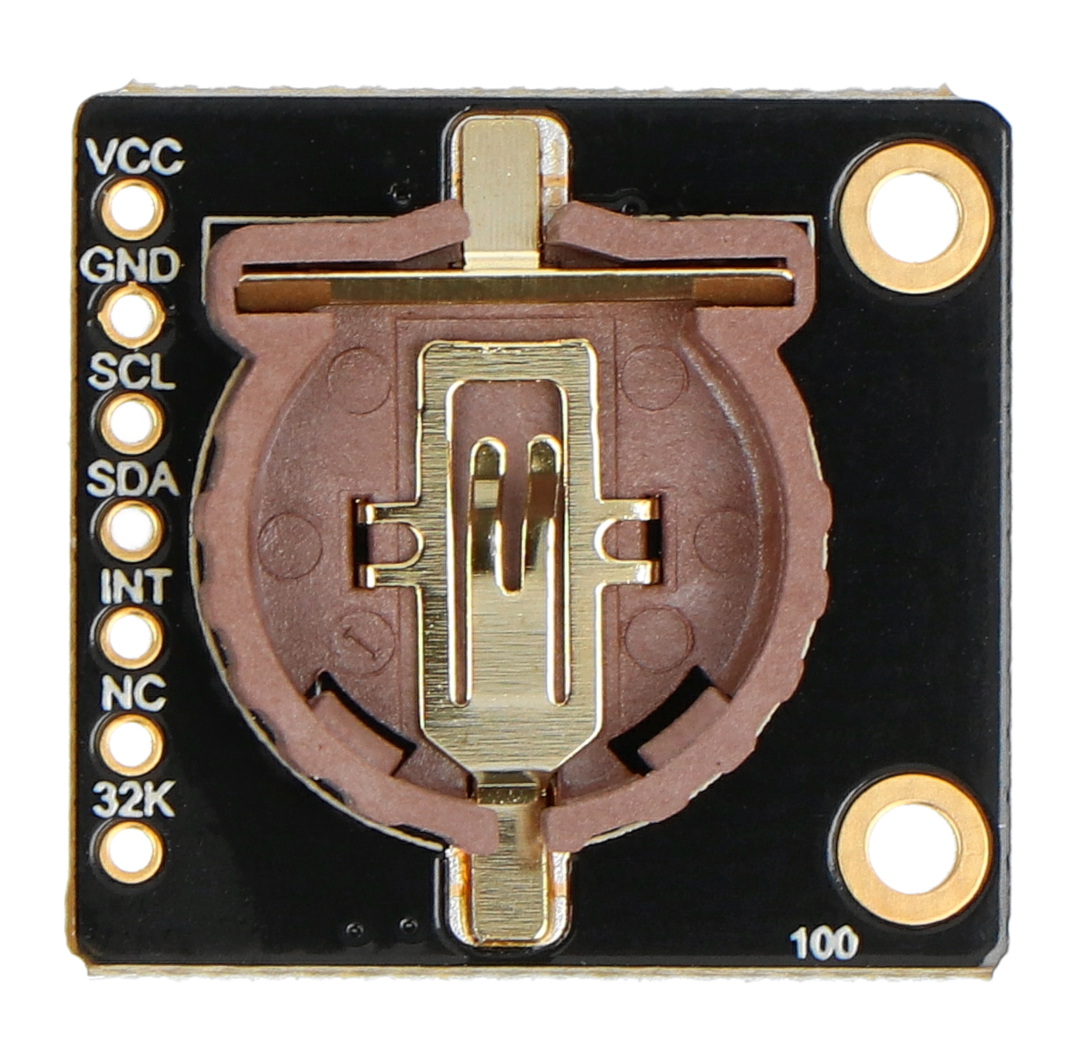

Opis wyprowadzeń
- VCC - pin zasilania
- GND - masa układu
- SCL - linia danych I2C
- SDA - linia zegarowa I2C
- INT - przerwanie przy niskim poziomie lub wyjściu fali prostokątnej 1 Hz
- NC - pin niepodłączony
- 32K - wyjście impulsowe 32,768 kHz

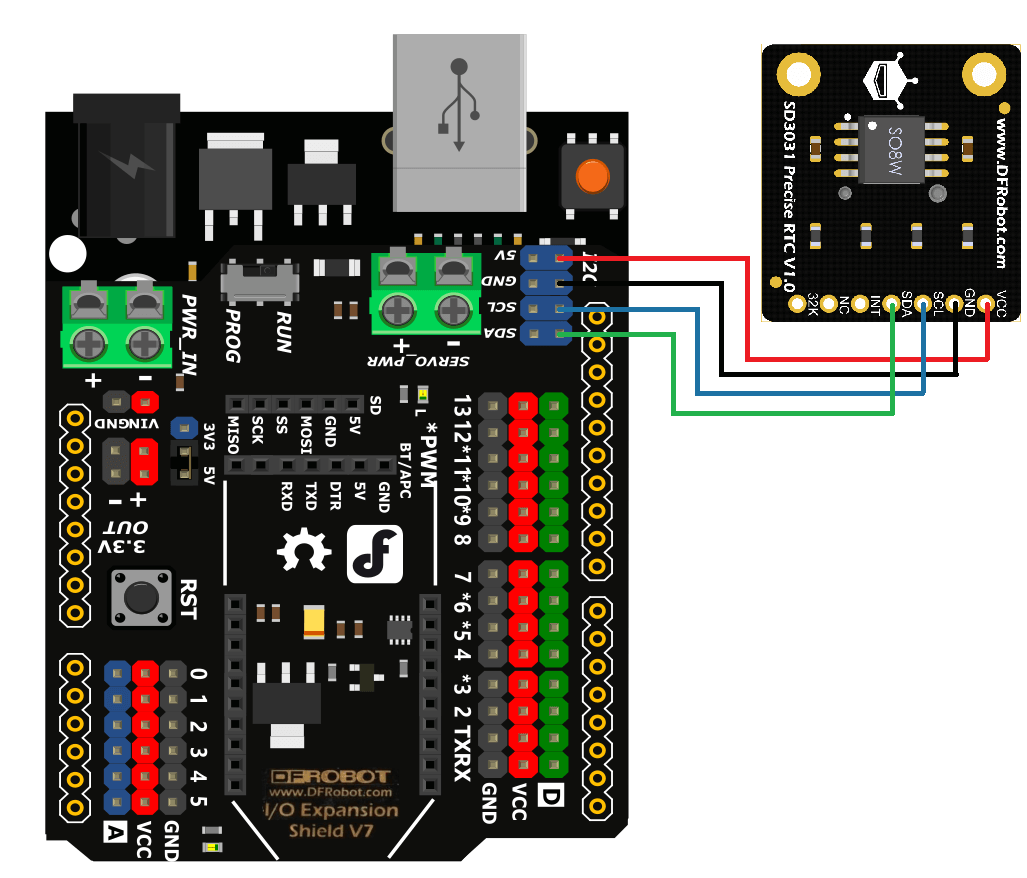

Przykładowy schemat połączeń. Płytkę DFRduino należy nabyć osobno.

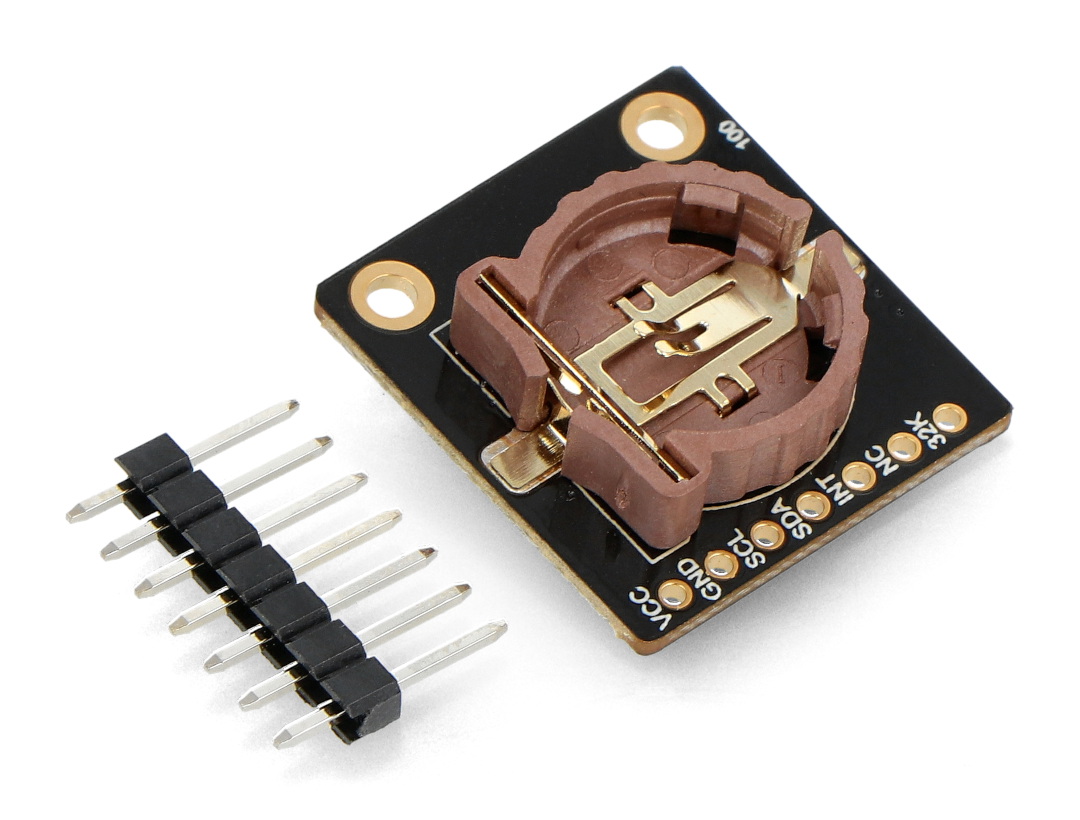

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Napięcie zasilania: 3,3 V
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x32
- Zakres pomiaru lat: od 2000 roku do 2099 roku
- Temperatura środowiska pracy: od -10°C do 70°C
- Dokładność pomiaru czasu: ±3,8 ppm przy temperaturze 25°C
- Rozmiar produktu: 22,5 x 21 mm
Zawartość zestawu
- Fermion - moduł z zegarem czasu rzeczywistego RTC SD3031 - do Arduino - 1 sztuka
- Listwa goldpin 1x7 pin - raster 2,54 mm - 1 sztuka
Zestaw nie zawiera baterii CR1220. Należy zakupić ją osobno.
