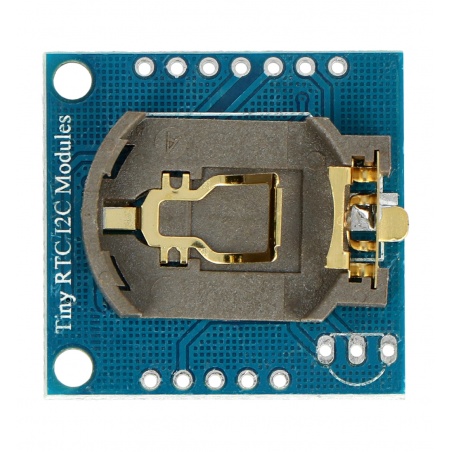

Opis produktu: RTC DS1307 + 32kb EEPROM 24C32 I2C - zegar czasu rzeczywistego z pamięcią
Moduł z zegarem czasu rzeczywistego DS1307 i rezerwowym zasilaniem bateryjnym. Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc, dzień, rok. Posiada 32 kb pamięci EEPROM. Interfejsem komunikacyjnym jest magistrala I2C (linie SDA i SCL), częstotliwość odświeżania danych wynosi 1 Hz (1 sekunda). Posiada wyprowadzenie czujnika temperatury DS18B20.
|
Produkt kompatybilny z Arduino Podłączenie układu ułatwia dostępna w serwisie GitHub biblioteka dla użytkowników Arduino. |

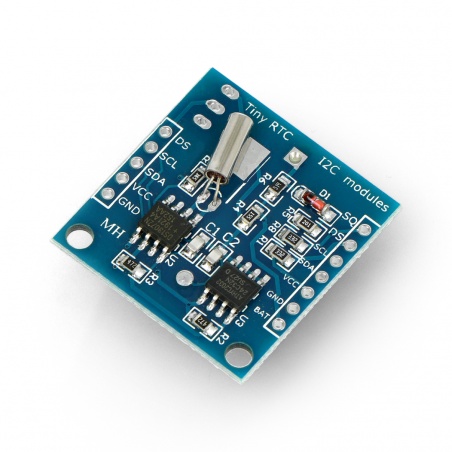

Podłączenie modułu i opis wyprowadzeń

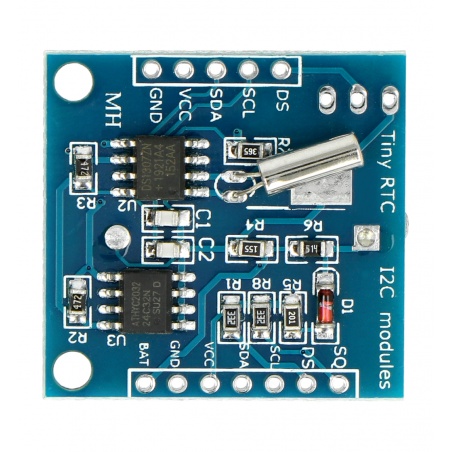

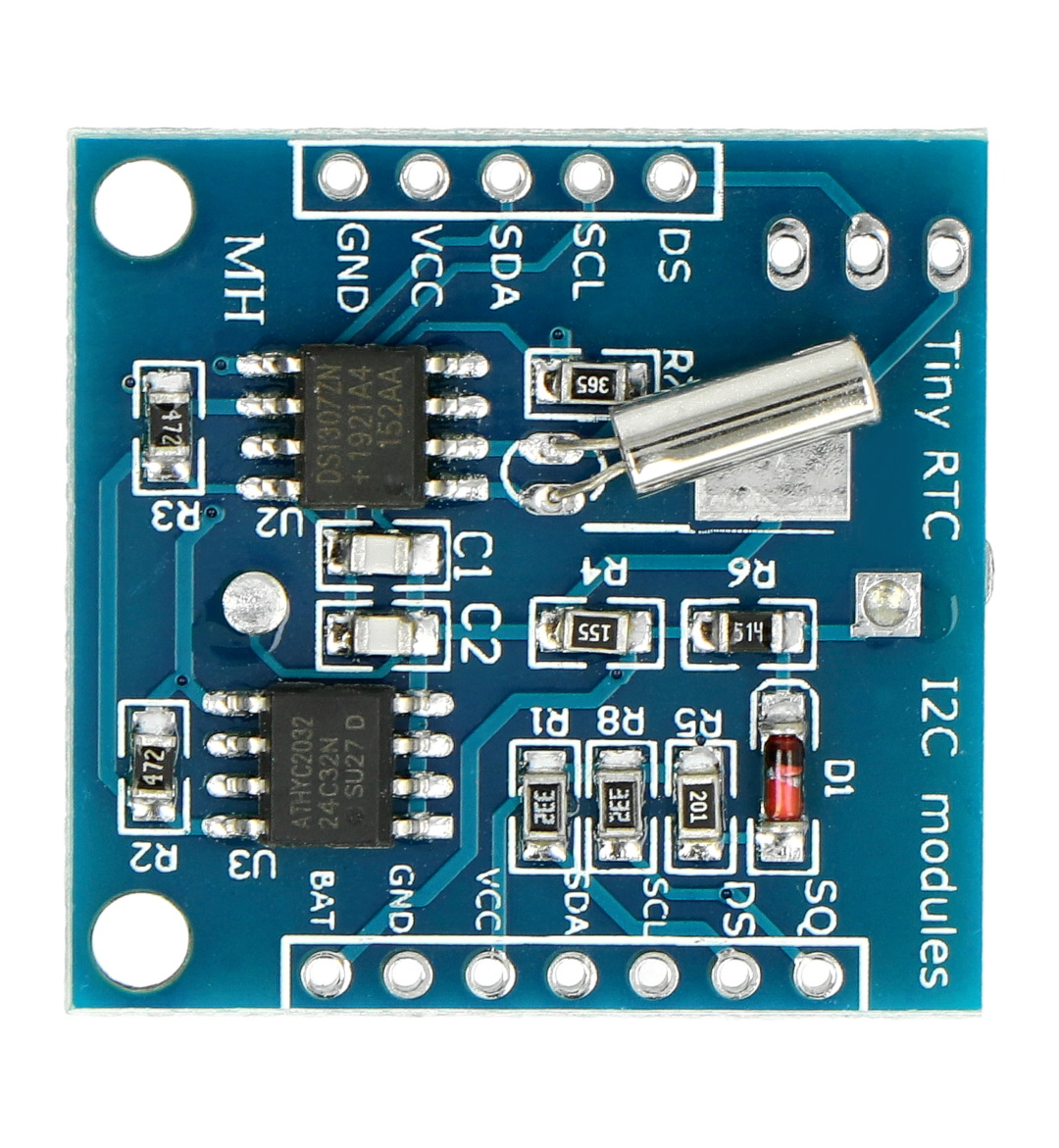

Napięcie zasilania 5 V podłączone jest do pinu oznaczonego tym samym symbolem. Magistralę I2C należy podłączyć do wyprowadzeń SCL - linia zegarowa oraz SDA - linia danych. Pin SQ jest wyjściem prostokątnego sygnału z wybraną częstotliwością (szczegóły na stronie 3 dokumentacji). GND to masa układu.
| Pin | Opis |
|---|---|
| SQ | Wyjście prostokątnego sygnału. |
| DS | Wyjście czujnika temperatury DS18B20. |
| SCL | Linia zegarowa interfejsu I2C. |
| SDA | Linia danych interfejsu I2C. |
| VCC | Napięcie zasilania 5 V. |
| GND | Masa układu. |
| BAT | Wyjście baterii. |
Złącza na płytce
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin - raster 2,54 mm (brak w zestawie). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Specyfikacja techniczna modułu z zegarem RTC
- Napięcie zasilania: 5 V
- Pobór prądu: poniżej 500 nA
- Interfejs komunikacyjny: I2C / TWI (SDA, SCL)
- Częstotliwość odświeżania: 1 Hz (1 sekunda)
- Dostępne dane:
- Czas: godzina (AM, PM), minuta, sekunda
- Data: miesiąc, dzień, rok
- Możliwość podtrzymywania danych przy pomocy baterii (brak w zestawie)
- Dokładny kalendarz do roku 2100
- Pamięć EEPROM: 32 kb
- Wymiary płytki: 28 x 28 mm
