Opis produktu: OnOff SHIM - włącznik/wyłącznik - nakładka dla Raspberry Pi
OnOff SHIM to nakładka dla Raspberry Pi montowana na złącza GPIO. Po podłączeniu zasilania do portu micro USB na nakładce i wciśnięciu przycisku, minikomputer się uruchomi. Po zainstalowaniu oprogramowania można wcisnąć przycisk ponownie, żeby wyłączyć urządzenie oraz całkowicie odciąć zasilanie od Raspbrry Pi.
Przedmiotem sprzedaży jest nakładka OnOff SHIM, minikomputer Raspberry Pi można nabyć osobno.
Nakładka SHIM (Shove Hardware in the Middle) to nowy typ płytek zaprojektowanych, aby były małe, niedrogie i poręczne oraz mogły być bezpośrednio wlutowane w złącza GPIO Raspberry Pi i używane wraz z innymi nakładkami HAT lub pHAT. Ich grubość to 0,8 mm (grubość płytki bez zamontowanych na niej komponentów).
Główne cechy
- Super mały format płytki SHIM
- Grubość płytki: 0,8 mm
- Może być używana z nakładkami HAT i pHAT
- Złącze micro USB do zasilania
- Czerwona dioda LED - sygnalizacyjna
- Opcjonalne wyprowadzenie dla dodatkowego przycisku
- Wspiera natężenie prądu do 2,5 A
- Wymagane lutowanie
- W zestawie znajduje się: nakładka oraz żeńska listwa goldpin 2x 6-pin
- Oprogramowanie przygotowane przez producenta nie współpracuje z Raspbian Wheezy
Oprogramowanie
Producent przygotował oprogramowanie instalowane online. W celu jego zainstalowania należy otworzyć terminal i wpisać:
curl https://get.pimoroni.com/onoffshim | bash. Oprogramowanie przygotowane przez producenta nie współpracuje z Raspbian Wheezy.
OnOff SHIM - włącznik/wyłącznik - nakładka dla Raspberry Pi

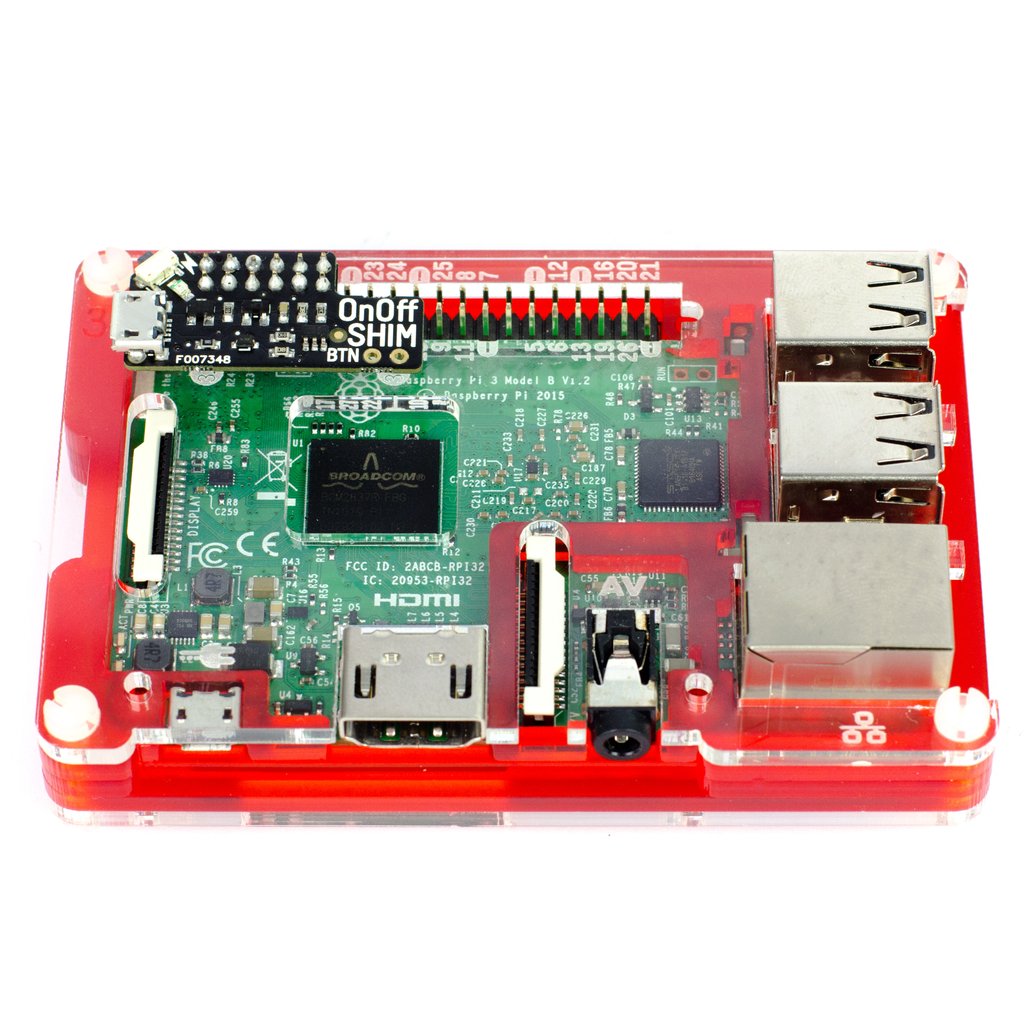

Nakładka OnOff to jeden z modułów pochodzących z nowej serii płytek rozszerzeniowych SHIM o niewielkich wymiarach, praktycznych cechach użytkowych i niskiej cenie. Grubość laminatu wynosi zaledwie 0,8mm. Dzięki temu, płytkę można łatwo przylutować bezpośrednio do pinów złącza GPIO w Raspberry Pi, a także do nakładek rozszerzeniowych Raspberry Pi HAT. Aby uruchomić płytkę OnOff, wystarczy podłączyć zasilacz z wtykiem micro USB typu B oraz nacisnąć przycisk na płytce w celu uruchomienia minikomputera Raspberry Pi. Po zainstalowaniu oprogramowania od producenta, wystarczy nacisnąć i przytrzymać przycisk przez czas 1s, aby zainicjować zamknięcie systemu operacyjnego i wyłączenie zasilania Raspberry Pi.
Bezpieczne włączanie i wyłączanie Raspberry Pi z nakładką OnOff SHIM
Nakładka Pimoroni OnOff SHIM jest brakującym ogniwem w konstrukcji słynnych minikomputerów jednopłytkowych z serii Raspberry Pi. Każdy Raspberry Pi włącza się zaraz po podłączeniu źródła zasilania - ponieważ nie posiada na wyposażeniu standardowym wyłącznika zasilania. W rezultacie, nagły zanik lub nagłe pojawienie się napięcia zasilania na wejściu, może powodować powstanie groźnych przepięć, prowadząc w konsekwencji nawet do uszkodzenia Raspberry Pi. Problem ten, znakomicie rozwiązuje nakładka OnOff SHIM, która umożliwia bezpieczne włączanie i wyłączanie Rasbperry Pi, bez konieczności odłączania zasilacza z gniazdka sieciowego.
