Opis produktu: CM4-PoE-UPS Base - ekspander wyprowadzeń do CM4 - PoE, Gigabit Ethernet, Dual HDMI, Quad USB2.0 - Waveshare 22116
Rozszerzenie do Compute Module 4 w postaci rozbudowanego ekspandera wyprowadzeń. Na płytce znajduje się szereg przydatnych interfejsów oraz koszyk na trzy akumulatory, który umożliwia bezprzewodowe zasilanie CM4. Z CM4-PoE-UPS Base użytkownik uzyskuje dodatkowo interfejs USB, DC i możliwość zasilania po PoE, 2x złącze HDMI, 4x złącze USB 2.0, 1x złącze USB typu C do programowania, 2x dioda sygnalizacyjna, 1x złącze Gigabit Ethernet, 40 pinów GPIO do podłączenia urządzeń peryferyjnych, 1x złącze DSI, 2x złącze CSI, 1x gniazdo M.2 KEY ooraz slot na kartę pamięci microSD.
Przed rozpoczęciem pracy z CM4-PoE-UPS Base zapoznaj się z przewodnikiem użytkownika przygotowanym przez producenta.

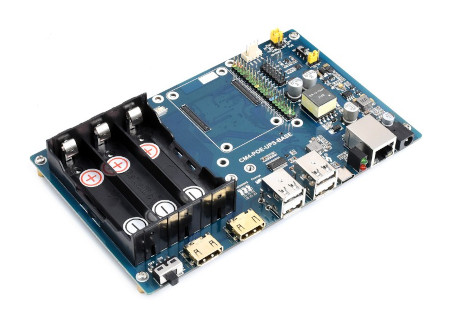

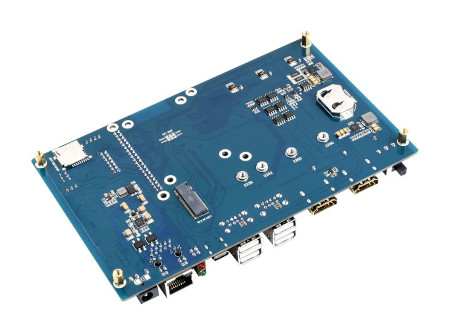

CM4-PoE-UPS Base - ekspander wyprowadzeń do CM4.
CM4-PoE-UPS Base - ekspander wyprowadzeń do CM4 - PoE, Gigabit Ethernet, Dual HDMI, Quad USB 2.0 - Waveshare 22116.
Cechy szczególne CM4-PoE-UPS Base
- Przeznaczony do użycia z CM4
- Umożliwiający bezprzewodowe zasilanie modułu oraz dodatkowo trzy opcje zasilania zewnętrznego: interfejs USB, DC i PoE
- Posiada obwody zabezpieczające przed nadmiernym naładowaniem / rozładowaniem, zwarciem i odwrotną polaryzacją
- Wyposażony w złącze Gigabit Ethernet RJ45, integruje obwód PoE zgodny ze standardem 802.3af (5 V/2,5 A)
- Wyposażony w gniazdo M.2 KEY do podłączenia NVME SSD lub modułu komunikacyjnego z interfejsem PCIE M.2 KEY
- Potrafi ładować akumulatory i jednocześnie zasilać system z zewnętrznego źródła zasilania
- Automatycznie przełącza na zasilanie akumulatorowe w przypadku braku zewnętrznego źródła zasilania, dzięki czemu zapewnia bezproblemową i ciągłą pracę systemu
- Wbudowane złącza CSI i DSI mają po 22 piny o rastrze 0,5 mm, zaleca się zakup adaptera CSI i adaptera DSI do użytku z kamerą i wyświetlaczem ze złączami 15-pinowymi o rastrze 1 mm
Rozmieszczenie elementów na płytce
Na płytce bazowej CM4-PoE-UPS Base znajdują się interfejs takie jak:
- Koszyk na baterie 3x 18650
- Power - przycisk użytkownika
- 2x złącze HDMI
- 4x złącze USB 2.0
- 1x złącze USB typu C do programowania
- 2x dioda statusowa informująca o pracy CM4
- 1x złącze Gigabit Ethernet
- 1x gniazdo DC
- Złącza do podłączenia wentylatora
- 40 pinów GPIO
- Slot do wpięcia modułu obliczeniowego Raspberry Pi Compute Module 4
- 1x złącze DSI
- 2x złącze CSI
- 1x gniazdo M.2 KEY
- Slot na kartę pamięci microSD
- Slot na baterię do RTC

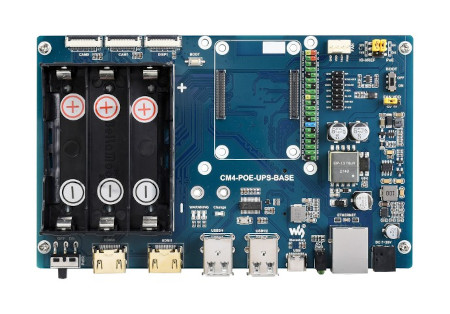

Widok elementów na płytce.

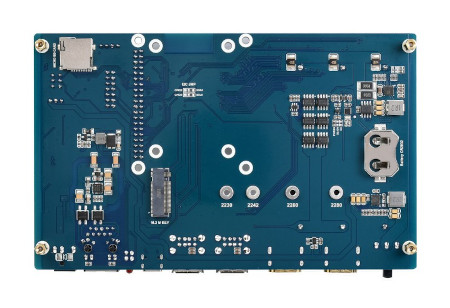

Nie wiesz jak zasilić CM4 po PoE? Użyj płytki bazowej CM4-PoE-UPS Base.
Specyfikacja techniczna
- Kompatybilny z Raspberry Pi Compute Module 4
- Wbudowany koszyk na baterie: tak
- 3x gniazdo 18650 na akumulator litowo-jonowy (akumulator należy nabyć osobno)
- Wyposażony w złącze Gigabit Ethernet RJ45
- integruje obwód PoE zgodny ze standardem 802.3af (5 V/2,5 A)
- Interfejs USB: 4x USB2.0 typu A
- Złącza:
- 40 pin GPIO Raspberry Pi
- gniazdo M.2 KEY do podłączenia NVME SSD lub modułu komunikacyjnego z interfejsem PCIE M.2 KEY
- Złącze wyświetlacza: port MIPI DSI 1x (22-pinowe złącze FPC 0,5 mm)
- Złącze kamery: port MIPI CSI-2 2x (22-pinowe złącze FPC 0,5 mm)
- Złącze wideo: HDMI 2x, obsługuje wyjście 4K 30 fps
- RTC: wbudowany zegar czasu rzeczywistego z gniazdem do wpięcia baterii i możliwością wybudzenia Compute Module 4
- Pamięć: slot na kartę pamięci microSD dla Compute Module 4 Lite (bez eMMC)
- Złącze wentylatora: 5 V / 12 V z możliwością regulacji prędkości obrotów
- Sygnalizacja pracy: dioda LED 2x
- Napięcie zasilania: od 7 V do 36 V
- Wymiary płytki: 175 x 108 mm
