Opis produktu: Rozszerzenie dual Gigabit Ethernet do Raspberry Pi CM4 - Waveshare 22360
Moduł rozszerzeń do Raspberry Pi Compute Module 4 wyposażony w dwa złącza Ethernet Gigabit, złącze USB typu A, złącze USB typu C, slot kart microSD oraz 40-pinowe złącze GPIO. Płytka zasilana jest napięciem 5 V przez złącze USB typu C. Moduł w połączeniu z Raspberry Pi CM4 jest odpowiedni do projektów wymagających wielu portów Ethernet, takich jak miękki routing.
Producent przygotował szczegółowy przewodnik użytkownika wraz z przykładowymi programami dla Raspberry Pi CM4.

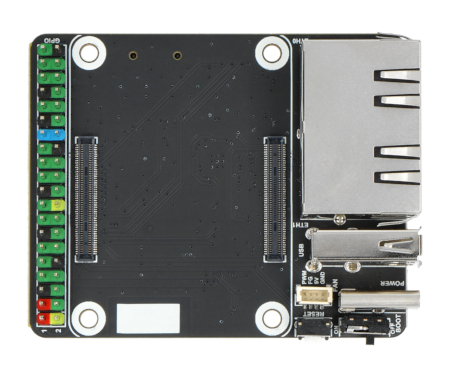

Rozszerzenie dual Gigabit Ethernet do Raspberry Pi CM4.

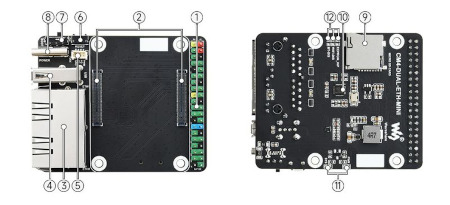

Rozkład elementów na płytce.Rozkład elementów na płytce
- Wyprowadzenia GPIO 40-pin
- Złącze CM4
- Dwa porty Ethernet Gigabit RJ45
Ethernet 0: domyślny port sieciowy CM4 - Ethernet 1: rozszerzony przez PCIe port sieciowy
- Port USB 2.0 typu A do podłączenia urządzeń peryferyjnych
- Interfejs wentylatora z możliwością regulacji prędkości
- Przycisk Reset
- Przełącznik Boot
ON: rozruch CM4 odbędzie się poprzez interfejs USB typu C
OFF: rozruch CM4 odbędzie się poprzez eMMC lub microSD - Port USB typu C do zasilania 5 V / 2,5 A lub programowania pamięci eMMC
- Slot kart pamięci microSD
- Układ Gigabit LAN RTL8111H
- Diody statusowe PWR i SYS
- Przełącznik SYSTEM
EEPROM_WP: zabezpiecza EEPROM przed nadpisanie
WiFi_DIS: wyłącza WiFi, wyłącznie dla wersji CM4 z komunikacją bezprzewodową
BT_DIS: wyłącza Bluetooth, wyłącznie dla wersji CM4 z komunikacją bezprzewodową
Specyfikacja płytki dual Ethernet do Raspberry Pi CM4
- Slot CM4: zgodny z każdą wersją Raspberry Pi Compute Module 4
- Sieć: dwa porty gigabit Ethernet RJ45
- USB: port USB 2.0 typu A
- Wyprowadzenia: 40-pinowy interfejs GPIO Raspberry Pi
- Pamięć: slot kart pamięci microSD dla wersji Compute Module 4 Lite (bez pamięci eMMC)
- Złącze wentylatora: 4-pin SH1.0, możliwość sterowania prędkością, 5 V
- Napięcie zasilania: 5 V, interfejs USB typu C
- Wymiary: 55 x 68 mm
Zawartość zestawu
- Rozszerzenie dual Gigabit Ethernet do Raspberry Pi CM4 - Waveshare 22360

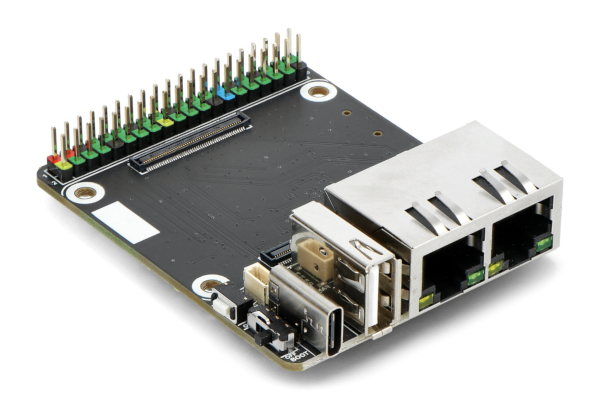

Rozszerzenie dual Gigabit Ethernet do Raspberry Pi CM4 - Waveshare 22360.
