Opis produktu: Nano Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 21726
Ekspander wyprowadzeń w postaci nakładki do modułu obliczeniowego Raspberry Pi Compute Module 4 Lite / eMMC. Została wyposażona w specjalne złącza, dzięki którym rozszerza możliwości modułu o 40 pinów GPIO, złącze Gigabit Ethernet, USB2.0, DSI, CSI, gniazdo audio 3,5 mm czy złącze miniHDMI. Posiada także gniazdo kart microSD. Płytka zasilana jest napięciem 5 V przez złącze USB typu C, jej wymiary wynoszą 56 x 41 mm.
Produkt kompatybilny z Raspberry Pi Compute Module 4
Sprawdź także przewodnik użytkownika przygotowany przez producenta.

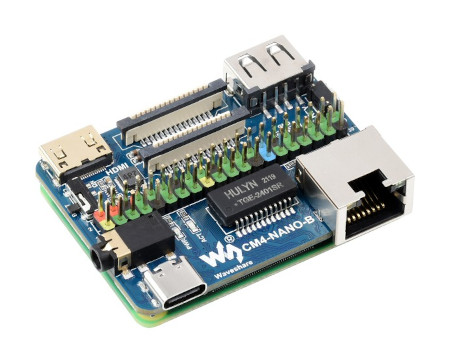

Przedmiotem sprzedaży jest nakładka Nano Base Board (B) - ekspander wyprowadzeń. Raspberry Pi Compute Module 4 Lite / eMMC należy nabyć osobno.

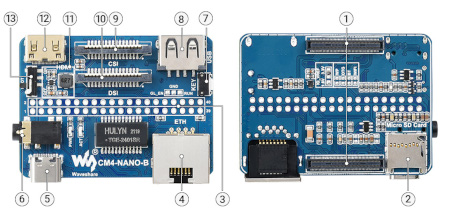

Rozmieszczenie elementów na płytce Nano Base Board (B).
Rozmieszczenie elementów na płytce
- Gniazdo CM4 odpowiednie dla wszystkich wariantów Raspberry Pi Compute Module 4
- Slot kart microSD do podłączenia karty pamięci microSD
- 40-pinowy nagłówek GPIO do podłączenia nakładek
- Złącze Gigabit Ethernet RJ45
- Złącze USB do zasilania 5 V / programowania
- Gniazdo audio 3,5 mm
- Przycisk użytkownika
- Złącze USB2.0 do podłączenia różnego rodzaju urządzeń USB
- Złącze CSI - interfejs kamery MIPI CSI
- Złącze DSI - interfejs wyświetlacza MIPI DSI
- MP1658
- Złącze miniHDMI obsługuje wyjście 4K 30 fps
- Przełącznik
ON: Przełącz interfejs USB na typ C, wejdzie w tryb pobierania po włączeniu (skonfigurowany jako dysk o dużej pojemności)
OFF: Przełącz interfejs USB na interfejs typu A, nie wejdzie w tryb pobierania po włączeniu (uruchomiony z eMMC lub karty microSD)
Specyfikacja techniczna Nano Base Board (B)
- Kompatybilny z Raspberry Pi Compute Module 4
- Wyposażony w złącze Gigabit Ethernet RJ45
- Wyprowadzenia GPIO: 40
- Interfejs USB: 1x złącze USB 2.0 typu A
- Interfejs wyświetlacza: 1x port MIPI DSI (złącze FPC 15-pinowe o rastrze 1,0 mm)
- Interfejs kamery: 1x port MIPI CSI-2 (złącze FPC 15-pinowe o rastrze 1,0 mm)
- Interfejs wideo: 1x port Mini HDMI (obsługuje wyjście 4K 30 fps)
- Audio: gniazdo 3,5 mm
- Pamięć: gniazdo karty microSD dla Compute Module 4 Lite (bez eMMC)
- Napięcie zasilania: 5 V
- Wymiary płytki: 56 x 41 mm
Zawartość zestawu
- Nano Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4
- Listwa 2x20 pin z pinami prostymi - raster 2,54 mm

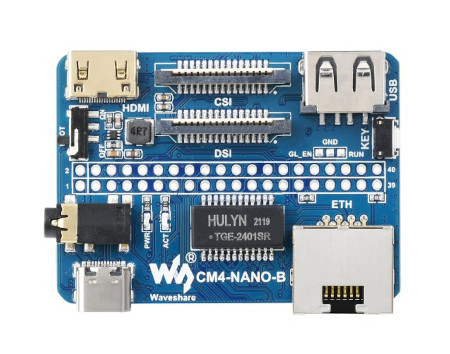

Nano Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 21726.
