Opis produktu: Raspberry Pi 5 2GB
Raspberry Pi 5 w wersji wyposażonej w 2 GB pamięci RAM LPDDR4X-4267. Nowy czterordzeniowy procesor Broadcom BCM2712 ARM Cortex-A76 64-bit oferuje taktowanie 2,4 GHz. Piąta odsłona popularnej malinki posiada dwa złącza microHDMI, dwa złącza USB 3.0 i dwa złącza USB 2.0, złącze zasilania USB C. Raspberry Pi 5 oferuje również dwa złącza kamery / wyświetlacza 4-liniowe MIPI DSI / CSI, złącze PCI Express 2.0, złącze wentylatora, złącze UART oraz baterii RTC, a także przycisk zasilania. Płytka jest również wyposażona w dwuzakresowe WiFi 2,4 GHz i 5 GHz, Bluetooth 5 BLE oraz port Ethernet 1000 Mb/s z opcją zasilania przez PoE (wymagana nakładka PoE+ HAT). Na płytce w dalszym ciągu znajduje się 40-pinowe złącze GPIO (2x20 pin, raster 2,54 mm) oraz złącze karty pamięci microSD z systemem operacyjnym. Oprócz standardowych otworów montażowych znaleźć można również otwory dedykowane do zamontowania oficjalnego radiatora wraz z wentylatorem.

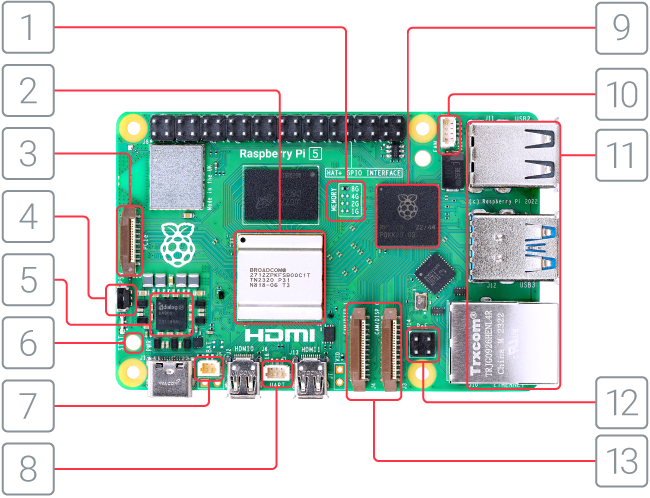

Rozkład elementów w Raspberry Pi 5.
Rozkład i opis elementów na płytce Raspberry Pi 5
- Oznaczenie modelu
- Procesor Broadcom BCM2712
- Interfejs PCI Express 2.0
- Przycisk ON / OFF
- Układ zarządzania zasilaniem
- Otwory montażowe aktywnego chłodzenia / radiatora
- Złącze baterii RTC
- Złącze UART
- Kontroler I/O Raspberry Pi RP1
- Złącze wentylatora
- Porty Ethernet i USB (odwrócone w stosunku do Raspberry Pi 4)
- Złącze PoE HAT
- 2x 4-liniowe złącza MIPI DSI / CSI
Zmiany w Raspberry Pi 5
| Cecha | Opis |
|---|---|
| Kilka wersji | Raspberry Pi 5 występuje w kilku wersjach różniących się ilością pamięci RAM: 1 GB, 2 GB, 4 GB, 8 GB. |
| Procesor BCM2712 | Układ Broadcom BMC2712 Quad-Core ARM Cortex-A76 64-bit o taktowaniu 2,4 GHz, jest o 60% szybszy od swojego poprzednika. |
| Złącze PCIe 2.0 | Piąta wersja Raspberry Pi wyposażona została w szybkie złącze PCI Express 2.0, pozwalając podłączyć peryferia o szybkim transferze danych. |
| Złącze baterii RTC | Wyprowadzone dedykowane złącze pozwala podłączyć baterię czasu rzeczywistego (RTC) w celu podtrzymania aktualnej daty i godziny. |
| Złącze UART | Na płytce znaleźć można złącze UART, do którego można podłączyć debugger. |
| Dwa złącza CSI / DSI | Raspberry Pi 5 wyposażone zostało w dwa złącza 4-liniowe MIPI CSI / DSI w formacie mini 22-piny w rastrze 0,5 mm, do których można podłączyć kamerę oraz wyświetlacz lub dwie kamery / dwa wyświetlacze. |
| Przycisk ON / OFF | Minikomputer Raspberry Pi można od teraz włączać / wyłączać za pomocą przycisku zasilania. Przycisk może również służyć do wybudzenia maliny z trybu głębokiego uśpienia. Długie przytrzymanie przycisku odcina zasilanie od minikomputera. |
| Układ Raspberry Pi RP1 | Układ RP1 został zaprojektowany specjalnie przez Fundację Raspberry Pi w celu obsługi interfejsów I/O, odciążając główny procesor minikomputera, dzięki czemu Raspberry Pi 5 jest znacznie wydajniejsze od swoich starszych poprzedników. |
| Rozkład złącz | Obrys płytki pozostał taki sam, jak w poprzednich wersjach, jednak zmienił się rozkład interfejsów. |
Raspberry Pi 5 bez złącza audio.Obraz i dźwięk w Raspberry Pi 5
Piąta odsłona Raspberry Pi wyposażona została w dwa złącza microHDMI, przez które można przesyłać zarówno obraz jak i dźwięk nawet w rozdzielczości 4K i 60 kl/s. Raspberry Pi 5 posiada dwa 4-liniowe gniazda MIPI CSI / DSI, do których można podłączyć dwa ekrany z możliwością wyświetlania obrazu w rozdzielczości 4K lub dwie kamery. Malina wyposażona została w układ graficzny VideoCore VII GPU o taktowaniu 800 MHz. Złącza CSI / DSI posiadają 22-linie w rastrze 0,5 mm, dlatego w celu dalszego korzystania z dotychczasowych akcesoriów konieczne jest zastosowanie adaptera.
System operacyjny Raspberry Pi OS
Raspberry Pi 5 wyposażone zostało w slot kart pamięci microSD (ze wsparciem dla trybu SDR104 high-speed), z której uruchamiany jest system Raspberry Pi OS. System może zostać również uruchomiony z portu USB minikomputera. W naszej ofercie znajdziesz również karty pamięci z wgranym odpowiednim systemem operacyjnym, gotowe do pracy od razu po wyjęciu z opakowania. Raspberry Pi 5 działa z systemem Raspberry Pi OS w wersji Bookworm i nowszej.
Interfejsy w Raspberry Pi 5.Komunikacja w Raspberry Pi 5
Piąta odsłona malinki w dalszym ciągu posiada popularne interfejsy znane ze standardowych komputerów klasy PC. Najważniejsze z nich to:
- 2 złącza microHDMI z możliwością podłączenia jednocześnie dwóch ekranów i możliwości wyświetlania obrazu w rozdzielczości 4K.
- Moduł WiFi - dwuzakresowy układ 2,4 GHz i 5 GHz 802.11b/g/n/ac.
- Moduł Bluetooth LE - popularna łączność bezprzewodowa Bluetooth Low Energy (LE) w standardzie 5.0.
- 4 złącza USB - Raspberry Pi 5 posiada 2 złącza USB 2.0 oraz 2 złącza USB 3.0 z obsługą operacji 5 Gb/s jednocześnie, pod które można podłączyć urządzenia peryferyjne.
- Gniazdo Ethernet - umożliwia połączenie przewodowe z siecią Internet o prędkości do 1000 Mb/s. Poprzez gniazdo Ethernet można również zasilać malinkę (wymagana nakładka PoE+ HAT).
- GPIO - 40-pinów wejścia / wyjścia ogólnego przeznaczenia, w skład których wchodzą takie interfejsy jak: I2C, SPI i UART. Wykorzystywane m.in. do obsługi diod LED, przycisków, sterowników silników i wiele więcej.
Złącze GPIO Raspberry Pi 5.
Piąta odsłona Raspberry Pi 5 wyposażona została w przycisk zasilania, złącze baterii RTC, PCI-e oraz UART.Zasilanie Raspberry Pi 5
Minikomputer Raspberry Pi 5 wyposażony został w port USB typu C, służący do zasilania jednostki. Piąta wersja popularnej malinki wymaga zasilacza o napięciu zasilania wynoszącym 5 V i wydajności prądowej minimum 5 A. W naszej ofercie znajdują się oryginalne zasilacze oraz markowe zamienniki współpracujące z Raspberry Pi. Maksymalna wydajność prądowa portów USB domyślnie wynosi 600 mA, natomiast gdy wykryty zostanie zasilacz USB C z funkcją Power Delivery, limit zostanie automatycznie zwiększony do 1,6 A.
Specyfikacja i porównanie Raspberry Pi 3B+, 4B oraz 5
 |
 |
 |
|
| Model | Raspberry Pi 3 model B+ | Raspberry Pi 4 model B | Raspberry Pi 5 |
| Wydanie | 3 - 2018 r. | 6 - 2019 r. | 9 - 2023 r. |
| Procesor chipset | Broadcom BCM2837B0 64-bit | Broadcom BCM2711 64-bit | Broadcom BCM2712 64-bit |
| Rdzeń | Quad-Core ARM Cortex-A53 |
Quad-Core ARM Cortex-A72 |
Quad-Core ARM Cortex-A76 |
| Systemy operacyjne | Raspberry Pi OS Windows 10 loT |
Raspberry Pi OS | Raspberry Pi OS |
| Taktowanie | 1,4 GHz | 1,5 GHz | 2,4 GHz |
| Architektura | ARMv8-A | ARMv8-A | ARMv8-A |
| Pamięć RAM | 1 GB LPDDR2 @ 900 MHz | Kilka wersji
|
Kilka wersji
|
| Pamięć | karta microSD | karta microSD | karta microSD |
| Gniazdo GPIO | Złącze 40-pin (2x20 pin) raster 2,54 mm |
Złącze 40-pin (2x20 pin) raster 2,54 mm |
Złącze 40-pin (2x20 pin) raster 2,54 mm |
| Zasilanie |
|
|
|
| Wymiary płytki | 85 x 56 x 17 mm | 85 x 56 x 17 mm | 85 x 56 x 17 mm |
| Interfejs USB | 4x USB 2.0 - gniazdo typ A | 2x USB 2.0 - gniazdo typ A 2x USB 3.0 - gniazdo typ A |
2x USB 2.0 - gniazdo typ A 2x USB 3.0 - gniazdo typ A |
| Interfejs sieciowy | port Ethernet 300 Mbps | port Ethernet 100/1000 Mbps | port Ethernet 100/1000 Mbps |
| Interfejs WiFi | Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
| Bluetooth | Low Energy, BLE 4.2 | Low Energy, BLE 5 | Low Energy, BLE 5 |
| Kamera | gniazdo CSI | gniazdo CSI | 2x 4-liniowe gniazdo MIPI CSI/DSI |
| Wyświetlacz dotykowy | gniazdo DSI | gniazdo DSI | 2x 4-liniowe gniazdo MIPI CSI/DSI |
| Wideo | HDMI HD 1080px / 30 fps H.264 1080p30 OpenGLES 1.1, 2.0 |
2 x microHDMI H.265 4K 60 kl/s H.264 1080p 30 kl/s OpenGLES 1.1, 2.0, 3.0 |
2 x microHDMI H.265 4K 60 kl/s H.264 1080p 30 kl/s OpenGLES 1.1, 2.0, 3.0 |
| Komunikacja | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO | UART, SPI, I2C, GPIO |
