Opis produktu: Skaner 3D - Revopoint Trackit SR - CMM Edition
Revopoint Trackit SR CMM Edition łączy ręczny skaner laserowy z trackerem optycznym i wyposażeniem przeznaczonym do zadań pomiarowych. System wykorzystuje 30 krzyżowych, 17 równoległych oraz 1 pojedynczą linię niebieskiego lasera, dzięki czemu można dopasować sposób rejestracji do drobnych detali, dużych powierzchni i głębokich otworów. Skaner osiąga dokładność pojedynczej klatki 0,02 mm i szybkość do 2 000 000 pkt/s, a system śledzenia zapewnia dokładność objętościową 0,025 mm + 0,04 mm x L (m). Obsługiwany zakres wielkości obiektów wynosi od 10 mm do 4 m. WiFi 6 i optyczne śledzenie ograniczają zależność od przewodów i markerów. Wersja CMM rozszerza Standard Edition o płytę kulową, roczną licencję Revo Measure, Battery Grip i przewód zasilający, tworząc komplet do kontroli jakości i weryfikacji wymiarowej.

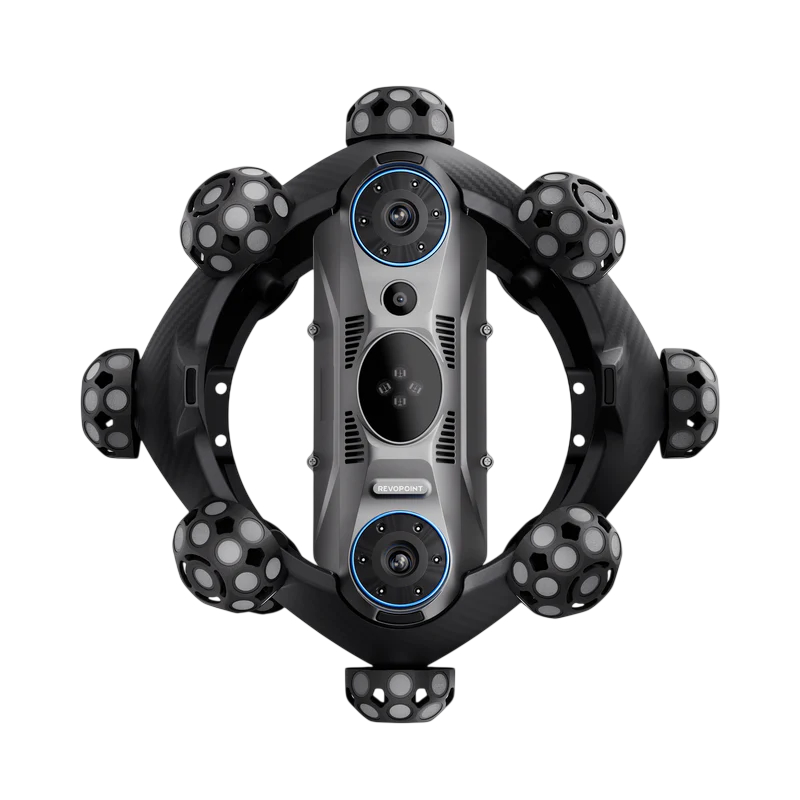

Skaner 3D - Revopoint Trackit SR.
Skaner jest przeznaczony do pracy z obiektami o gabarytach od 0,01 m do 4 m.

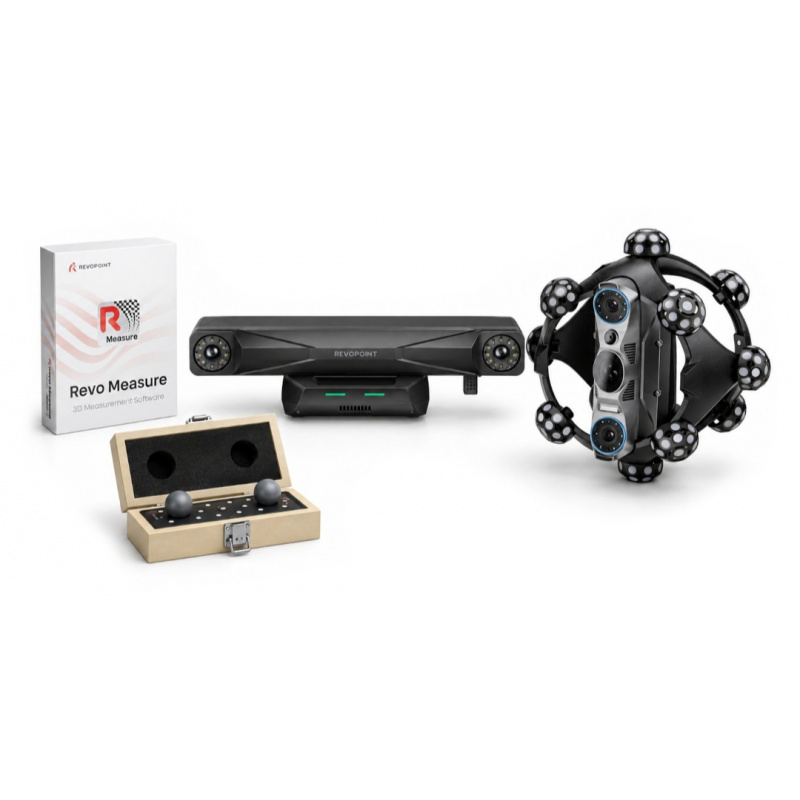

Główne cechy zestawu Trackit SR CMM
- Wersja CMM do kontroli jakości: rozszerzony zestaw zawiera wyposażenie i oprogramowanie ułatwiające przejście od skanowania do analizy wymiarowej
- Płyta kulowa Ball Plate: służy do weryfikacji dokładności systemu bezpośrednio w miejscu wykonywania pomiarów
- Revo Measure z roczną licencją: umożliwia wykonywanie pomiarów, analizę GD&T, porównywanie skanu z modelem CAD oraz ocenę odchyłek
- Dokładność pojedynczej klatki 0,02 mm: pozwala rejestrować geometrię części wymagających szczegółowego odwzorowania
- Dokładność objętościowa 0,025 mm + 0,04 mm x L (m): wspiera zachowanie spójności pomiarowej podczas skanowania większych elementów
- Trzy tryby niebieskiego lasera: 30 linii krzyżowych, 17 linii równoległych oraz pojedyncza linia pozwalają dopasować sposób pracy do geometrii obiektu
- Szybkość do 2 000 000 pkt/s: umożliwia sprawną rejestrację rozbudowanych powierzchni i ogranicza czas pozyskiwania danych
- Zakres obiektów od 10 mm do 4 m: pozwala analizować zarówno niewielkie komponenty, jak i większe części maszyn czy pojazdów
- Skanowanie bez markerów: tracker optyczny określa pozycję skanera w czasie rzeczywistym, dzięki czemu w podstawowym trybie Track Scan nie trzeba oklejać powierzchni obiektu
- WiFi 6: umożliwia bezprzewodową transmisję danych pomiędzy urządzeniami a komputerem
- Battery Grip: zwiększa mobilność trackera i ułatwia wykonywanie pomiarów wielostanowiskowych
- Kamera RGB: rejestruje informacje o kolorze i teksturze powierzchni modelu
- Stabilizacja termiczna: aktywne ogrzewanie oraz czujniki temperatury pomagają utrzymywać stabilne warunki pomiarowe
- Karbonowa konstrukcja: zastosowanie włókna węglowego zapewnia wysoką sztywność przy niewielkiej masie urządzeń
- Praca w silnym oświetleniu: Trackit SR umożliwia skanowanie na zewnątrz przy natężeniu światła do 100 000 lx
Tryby niebieskiego lasera do detali, dużych powierzchni i otworów
System oferuje trzy uzupełniające się tryby skanowania laserowego, co pozwala dobrać charakterystykę pracy do kształtu i wielkości mierzonego elementu. Fine Mode wykorzystuje 30 krzyżowych linii niebieskiego lasera i jest przeznaczony przede wszystkim do dokładnej rejestracji detali, skomplikowanych powierzchni oraz elementów czarnych, metalicznych i refleksyjnych. Far Mode z 17 równoległymi liniami pracuje z większej odległości - od 250 mm do 500 mm - i umożliwia szybkie przechwytywanie większych lub mało charakterystycznych powierzchni. Deep Hole Mode generuje pojedynczą linię niebieskiego lasera, która ułatwia odwzorowanie wąskich rowków, szczelin, głębokich otworów i innych struktur o ograniczonej widoczności.

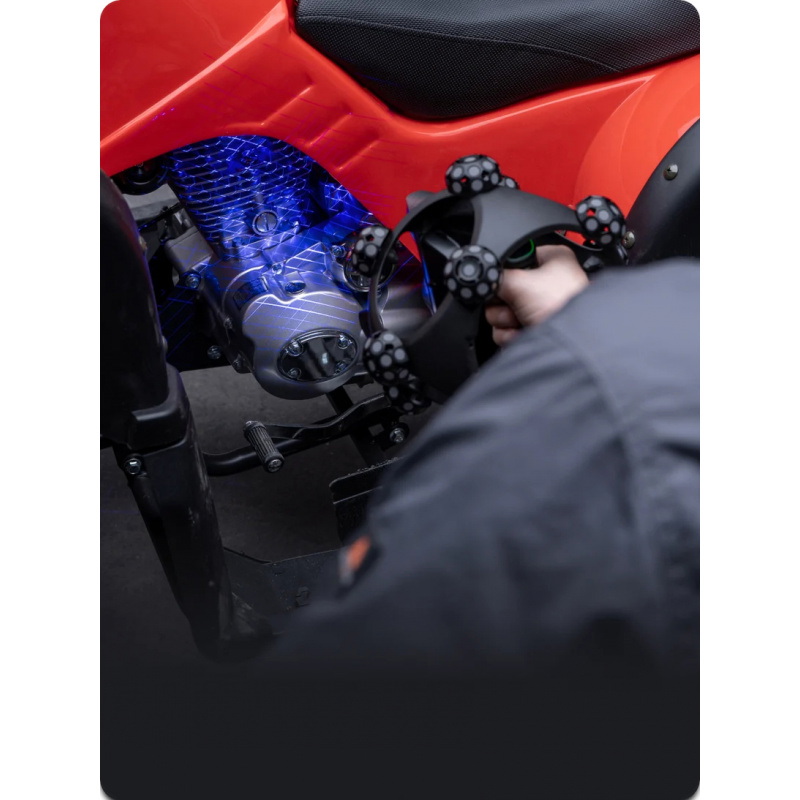

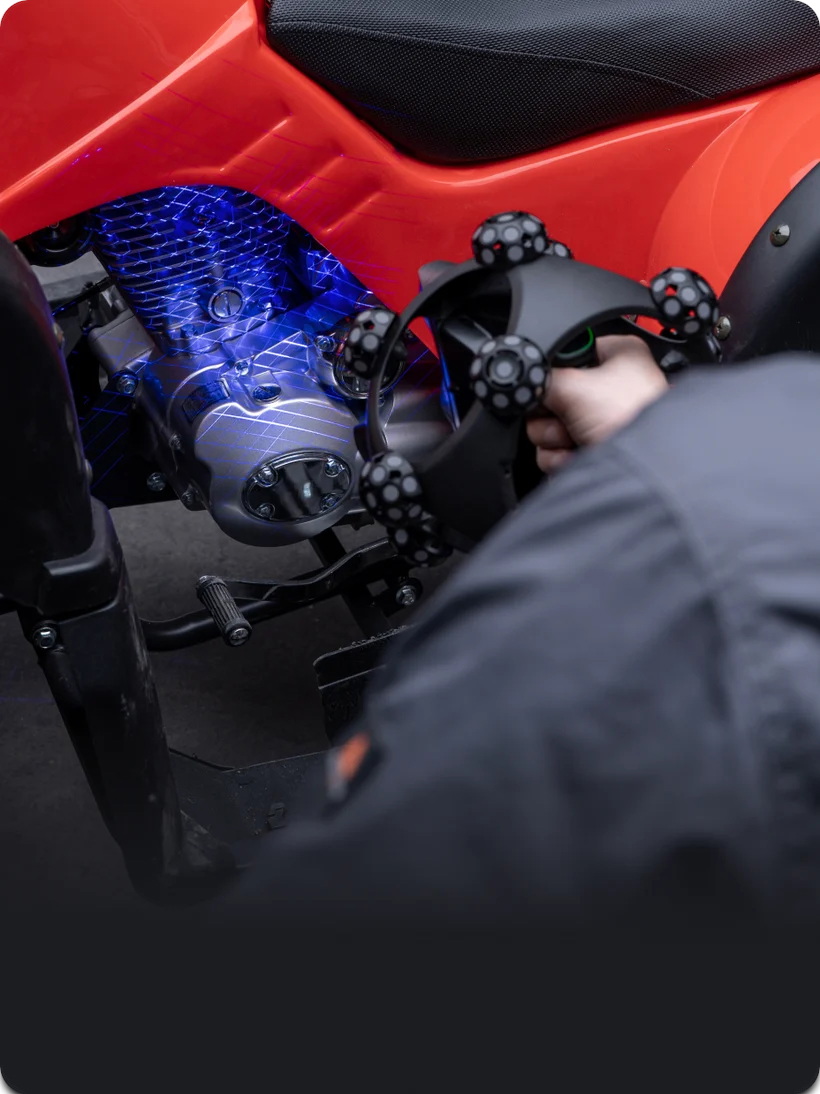

Revopoint Trackit SR wykorzystuje niebieski laser pracujący w 3 trybach (od 1 do 30 linii laserowych).
Skaner umożliwia bezprzewodową pracę poprzez łączność WiFi 6.
Zakres pomiarowy i stabilność danych podczas kontroli jakości
Trackit SR obsługuje obiekty o zalecanej wielkości od 10 mm do 4 m, dlatego może być używany zarówno przy niewielkich częściach mechanicznych, jak i przy elementach karoserii, konstrukcjach czy większych podzespołach przemysłowych. Dokładność pojedynczej klatki wynosi 0,02 mm, maksymalny odstęp scalonych punktów 0,05 mm, a dokładność objętościowa układu śledzenia osiąga 0,025 mm + 0,04 mm x L (m). Tracker działa z odległości od 800 mm do 2500 mm, zapewnia objętość śledzenia 3 m³ oraz maksymalny obszar ramki 2075 x 1778 mm przy 2500 mm. W wersji CMM płytę Ball Plate można wykorzystać do kontroli dokładności systemu na stanowisku pracy, a aktywne ogrzewanie i czujniki temperatury pomagają ograniczać wpływ zmian termicznych. Dla uzyskania najwyższej dokładności producent zaleca temperaturę otoczenia od 20°C do 25°C.

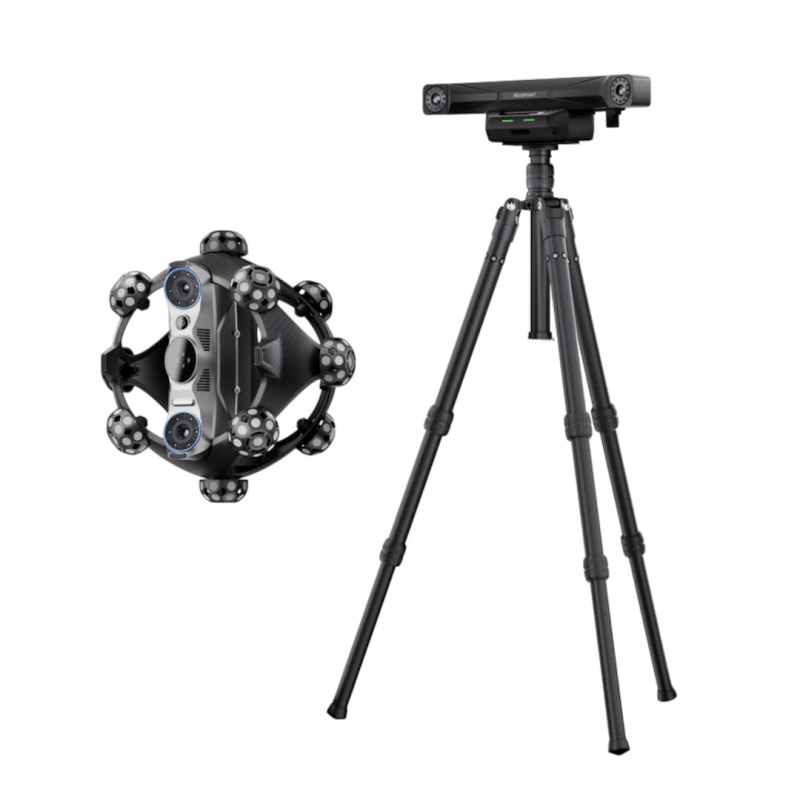

Mobilna konstrukcja i bezprzewodowa organizacja stanowiska pomiarowego

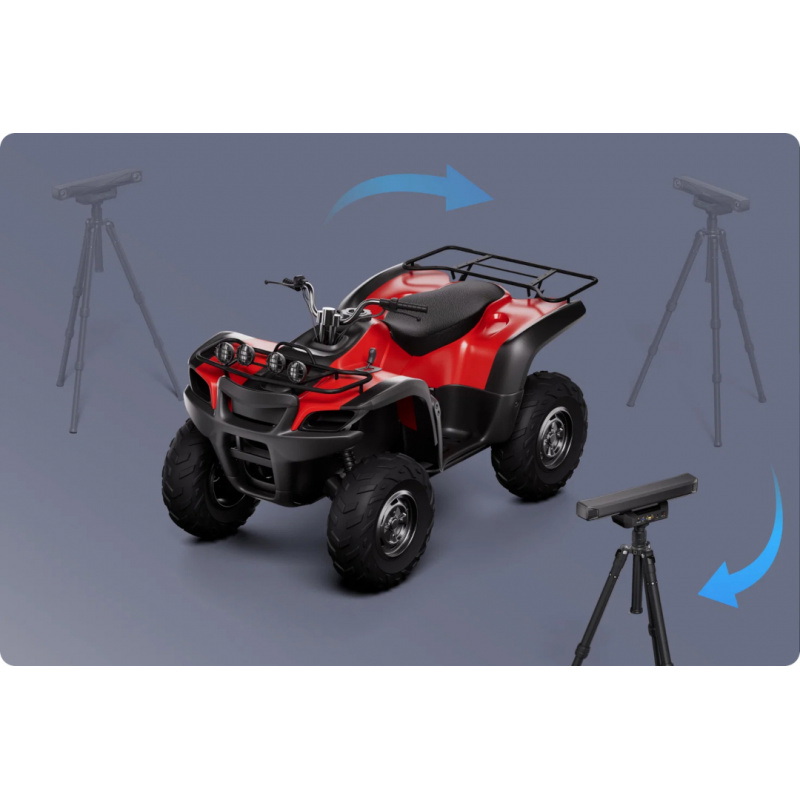

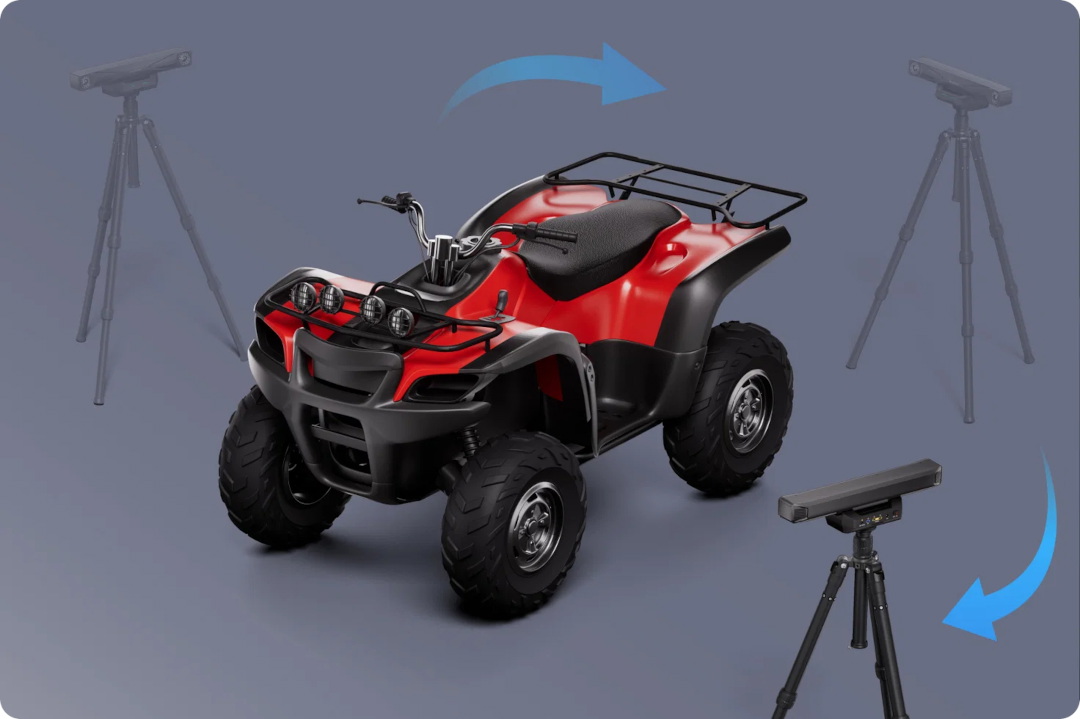

Skaner oraz tracker zaprojektowano z myślą o pracy zarówno w laboratorium pomiarowym, jak i bezpośrednio przy maszynie, pojeździe czy dużym detalu. Skaner ma masę 1 kg, tracker 1,5 kg, a elementy konstrukcyjne z włókna węglowego pomagają połączyć wysoką sztywność z niewielką masą zestawu. Do skanowania geometrii wykorzystywany jest niebieski laser klasy 2, natomiast system optycznego śledzenia pracuje w paśmie NIR. Łączność WiFi 6 pozwala przesyłać dane bez przewodu do komputera, a wymienne akumulatory skanera zapewniają do około 2,5 godziny pracy. W CMM Edition znajduje się również Battery Grip z przewodem zasilającym, który zwiększa swobodę ustawienia trackera, co jest szczególnie przydatne podczas pomiarów wielostanowiskowych dużych obiektów.
Skaner zapewnia możliwość prowadzenia skanowania na zewnątrz budynków przy oświetleniu do 100 000 Lux.

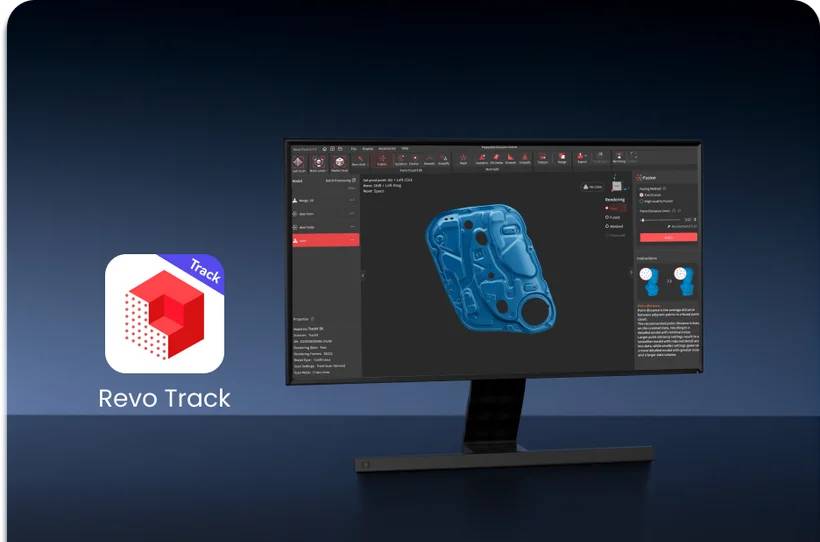

Trackit SR współpracuje z darmowym oprogramowaniem Revo Track, a wersja CMM Edition oferuje również roczną licencję Revo Measure.
Revo Measure i Revo Track w procesie skanowania oraz inspekcji
CMM Edition rozszerza możliwości systemu o roczną licencję Revo Measure, dzięki czemu zeskanowana geometria może zostać wykorzystana bezpośrednio do kontroli wymiarowej i analizy jakości. Program umożliwia wykonywanie pomiarów długości, kątów i objętości, analizę GD&T, tworzenie przekrojów oraz porównywanie danych pomiarowych z modelami CAD, w tym generowanie map odchyłek pokazujących rozkład błędów na powierzchni. Za rejestrację i przygotowanie danych odpowiada bezpłatne Revo Track, które obsługuje skanowanie, kalibrację, scalanie, edycję i eksport do formatów PLY, OBJ, STL, ASC, 3MF, GLTF oraz FBX. Dane mogą być następnie używane w środowiskach CAD, programach do modelowania 3D i aplikacjach do druku 3D. Licencja Revo Measure znajdująca się w CMM Edition jest przeznaczona dla systemów Windows 10 i Windows 11.

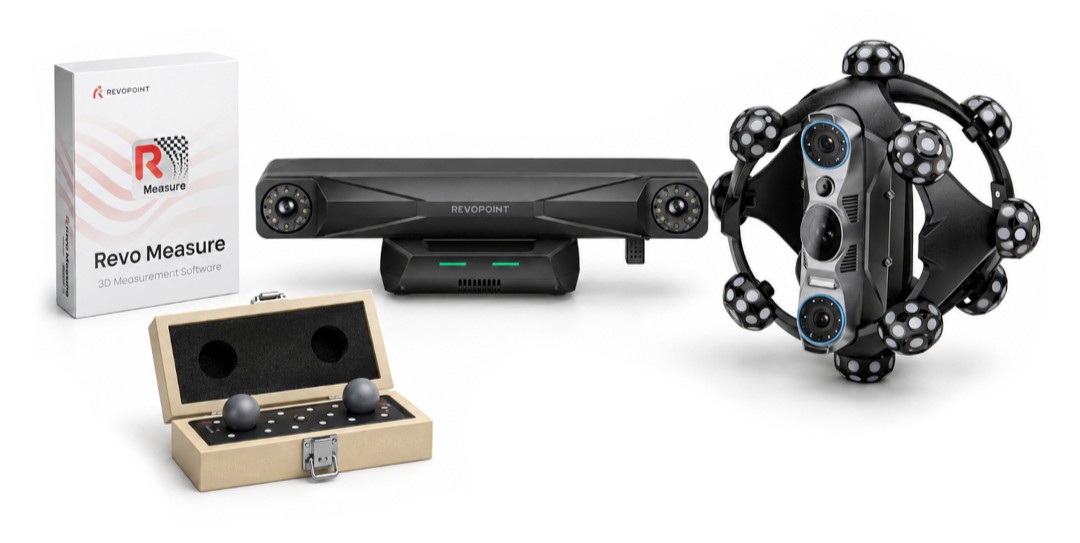

Zawartość zestawu
- Skaner Revopoint Trackit SR

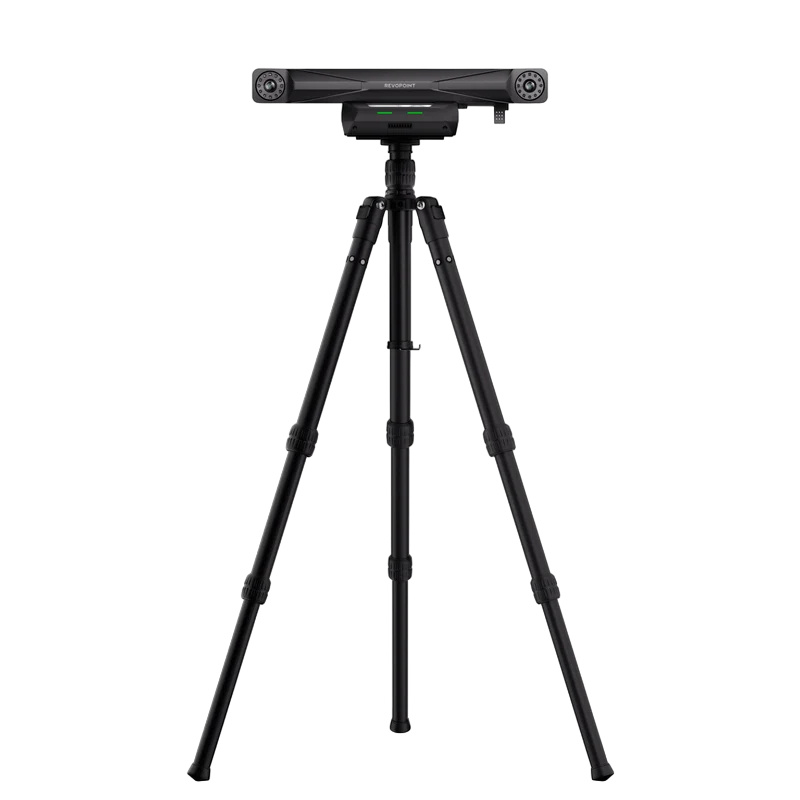

- Tracker
- Dwuosiowy gimbal do kalibracji automatyzowanej
- Statyw
- Płyta adaptera gimbala
- Uchwyt szybkozłączny
- Płyta kalibracyjna
- Tyczka kalibracyjna
- Zasilacz
- Przewód Tracker - PC
- Przewód Skaner - PC
- Przewód Tracker - Skaner
- Przewód Tracker - Gimbal
- Osłona na przewody
- 20 markerów magnetycznych
- 200 markerów samoprzylepnych
- Walizka transportowa na kółkach
- 2 akumulatory do skanera
- Ładowarka do akumulatorów skanera
- Płyta kulowa Ball Plate
- Revo Measure - licencja na 1 rok
- Battery Grip
- Przewód zasilający Battery Grip
Zestaw zawiera elementy wchodzące w skład wersji standardowej oraz dodatkowe akcesoria i oprogramowanie.
| Specyfikacja techniczna Revopoint Trackit SR | |
|---|---|
| Skaner Trackit SR | |
| Dokładność pojedynczej klatki | 0,02 mm |
| Standard testu akceptacyjnego | VDI/VDE 2634 część 3 oraz ISO 10360-13 |
| Odległość scalonych punktów | do 0,05 mm |
| Szybkość skanowania | do 2 000 000 pkt/s |
| Źródło światła - Fine Mode | 30 krzyżowych linii niebieskiego lasera |
| Źródło światła - Far Mode | 17 równoległych linii niebieskiego lasera |
| Źródło światła - Deep Hole Mode | 1 linia niebieskiego lasera |
| Klasa lasera | klasa 2 |
| Odległość robocza - Fine Mode | od 200 mm do 400 mm |
| Odległość robocza - Far Mode | od 250 mm do 500 mm |
| Odległość robocza - Deep Hole Mode | od 200 mm do 400 mm |
| Obszar pojedynczego ujęcia przy najmniejszej odległości | 123 x 130 mm przy 200 mm |
| Obszar pojedynczego ujęcia przy największej odległości | 330 x 325 mm przy 500 mm |
| Zalecana wielkość skanowanych obiektów | od 10 mm do 4 m |
| Skanowanie na zewnątrz | do 100 000 lx |
| Łączność bezprzewodowa | WiFi 6 |
| Czas pracy skanera na baterii | do około 2,5 godziny |
| Temperatura pracy | od 0°C do 30°C |
| Zalecana temperatura dla najwyższej dokładności | od 20°C do 25°C |
| Stabilizacja termiczna | aktywne ogrzewanie, wewnętrzne i zewnętrzne czujniki temperatury |
| Czas osiągnięcia stabilności termicznej | około 2 minuty |
| Rejestrowanie tekstury | kamera RGB |
| Formaty wyjściowe | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiał ramy | włókno węglowe |
| Materiał obudowy | poliwęglan |
| Tracker | |
| Dokładność objętościowa systemu śledzenia | 0,025 mm + 0,04 mm x L (m) |
| Odległość robocza | od 800 mm do 2500 mm |
| Minimalny obszar ramki śledzenia | 587 x 569 mm przy 800 mm |
| Maksymalny obszar ramki śledzenia | 2075 x 1778 mm przy 2500 mm |
| Objętość śledzenia | 3 m³ |
| Pasmo śledzenia | NIR |
| Łączność bezprzewodowa | WiFi 6 |
| Rekalibracja użytkownika | kalibracja ręczna |
| Obsługiwane akcesoria | płyta kalibracyjna, tyczka kalibracyjna, Anchor Block, Battery Grip |
| Wyposażenie i oprogramowanie CMM Edition | |
| Ball Plate | płyta kulowa do weryfikacji dokładności systemu na stanowisku pomiarowym |
| Revo Measure | roczna licencja |
| Obsługiwany system dla licencji Revo Measure z zestawu | Windows 10 / Windows 11 |
| Funkcje Revo Measure | pomiary wymiarów, kątów i objętości, analiza GD&T, analiza odchyłek względem CAD, przekroje, mapy odchyłek i raportowanie pomiarów |
| Battery Grip | w zestawie |
| Przewód zasilający Battery Grip | w zestawie |
| Wymiary i masa | |
| Wymiary skanera | 250 x 250 x 177 mm |
| Masa skanera | 1 kg |
| Wymiary trackera | 441 x 111 x 103 mm |
| Masa trackera | 1,5 kg |
| Łączna masa skanera i trackera | 2,5 kg |
