Opis produktu: Skaner 3D - Revopoint MetroY Pro
Revopoint MetroY Pro to zaawansowany skaner 3D przeznaczony do precyzyjnej digitalizacji małych i średnich detali, części technicznych, elementów przemysłowych oraz obiektów o złożonej geometrii. Wykorzystuje technologię wieloliniowego niebieskiego lasera oraz pełnopolowego niebieskiego światła strukturalnego, dzięki czemu może pracować w pięciu trybach skanowania dopasowanych do różnych powierzchni i zadań. Model oferuje precyzję do 0,01 mm, dokładność do 0,02 mm i dokładność objętościową 0,02 mm + 0,04 mm x L (m), co czyni go odpowiednim narzędziem do inżynierii odwrotnej, kontroli jakości i przygotowania modeli do dalszej obróbki CAD. Zakres obsługiwanych obiektów wynosi od 10 x 10 x 10 mm do 1 x 1 x 1 m, a łączność przez USB typu C i WiFi 6 umożliwia zarówno stabilną pracę przy komputerze, jak i wygodne skanowanie z podglądem przesyłanym bezprzewodowo. MetroY Pro radzi sobie doskonale z trudnymi powierzchniami - metalicznymi, błyszczącymi czy czarnymi - bez konieczności stosowania sprayów matujących. Prędkość skanowania wynosząca do 7 000 000 punktów na sekundę w połączeniu z rozdzielczością chmury punktów do 0,05 mm gwarantuje, że żaden detal nie zostanie pominięty. Dzięki zintegrowanym czujnikom temperatury, urządzenie monitoruje stan pracy w czasie rzeczywistym, eliminując dryf dokładności wynikający z nagrzewania się podzespołów.

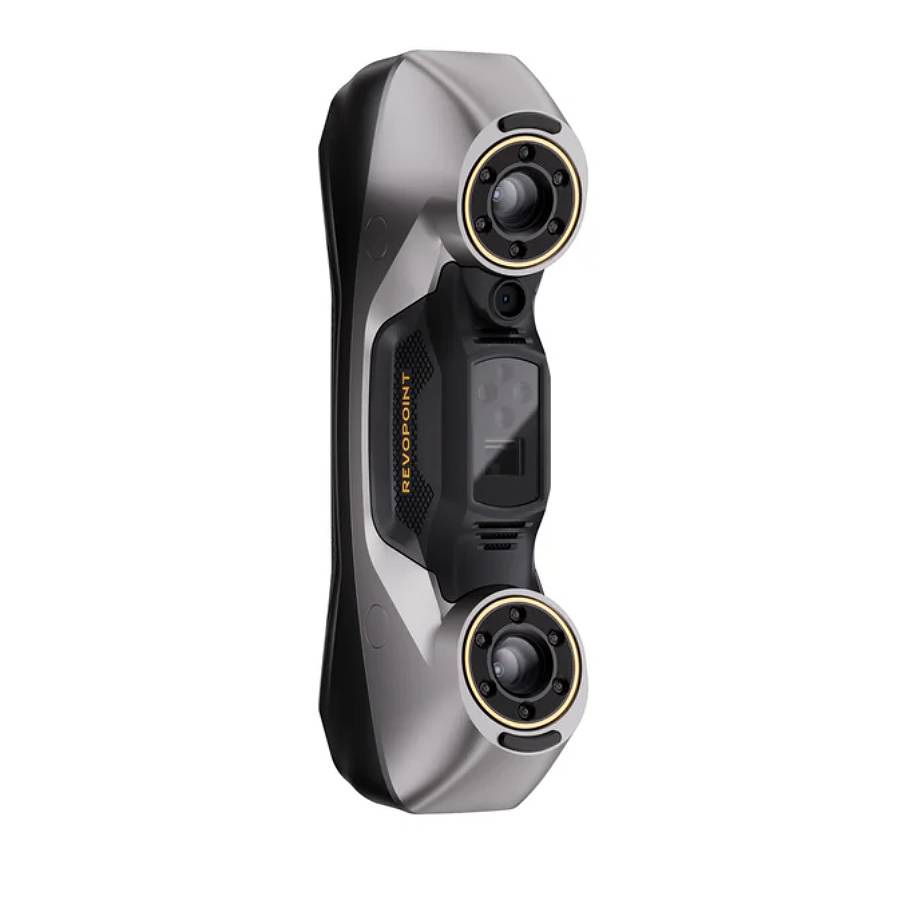

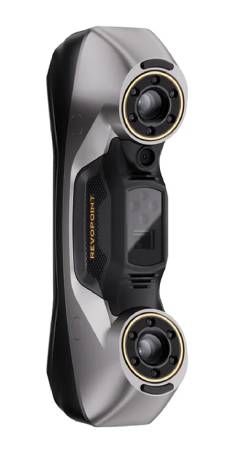

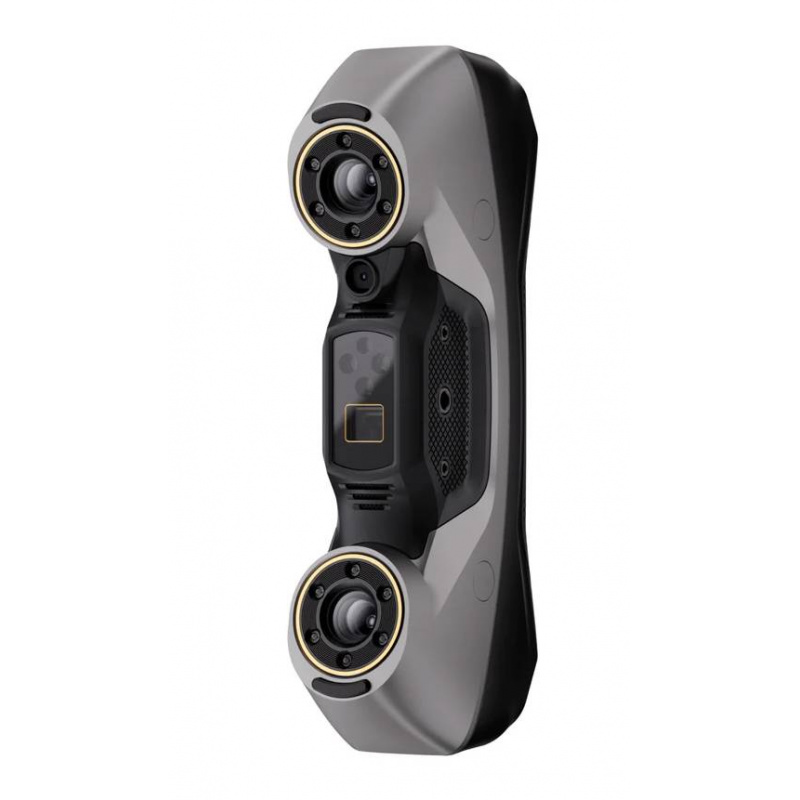

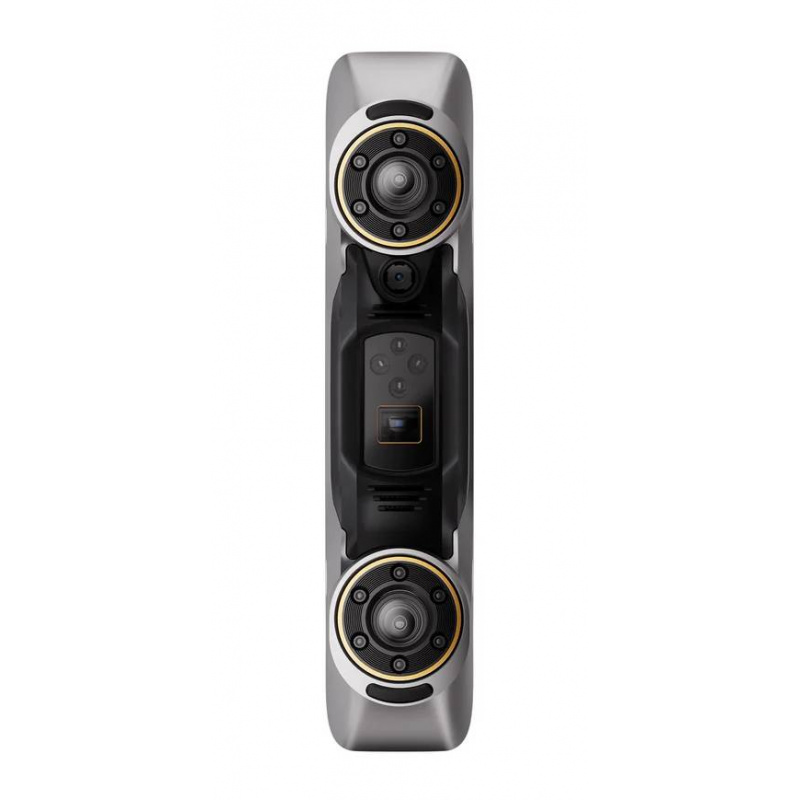

Skaner 3D - Revopoint MetroY Pro.

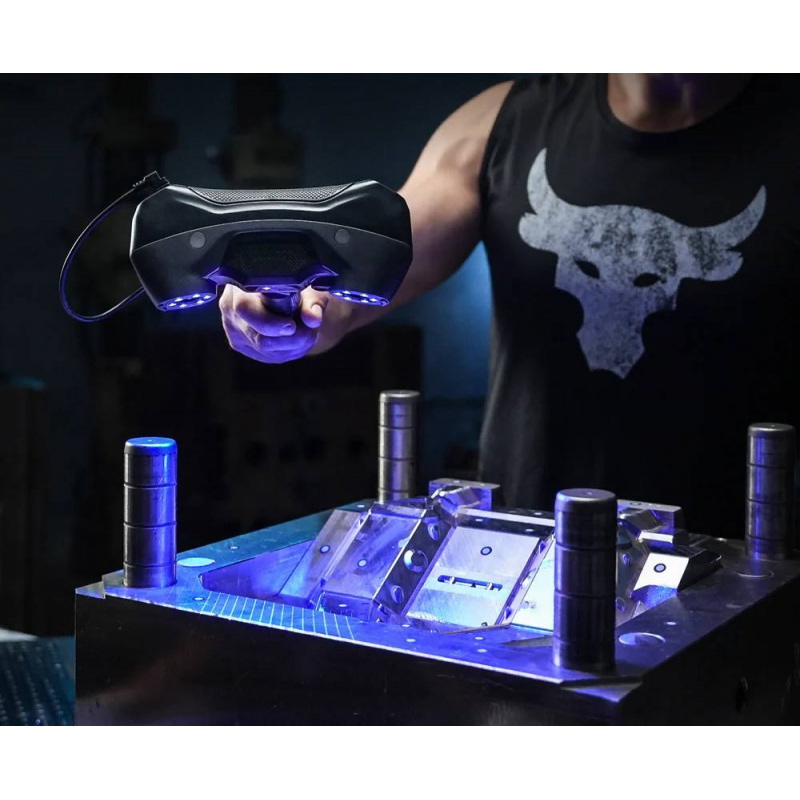

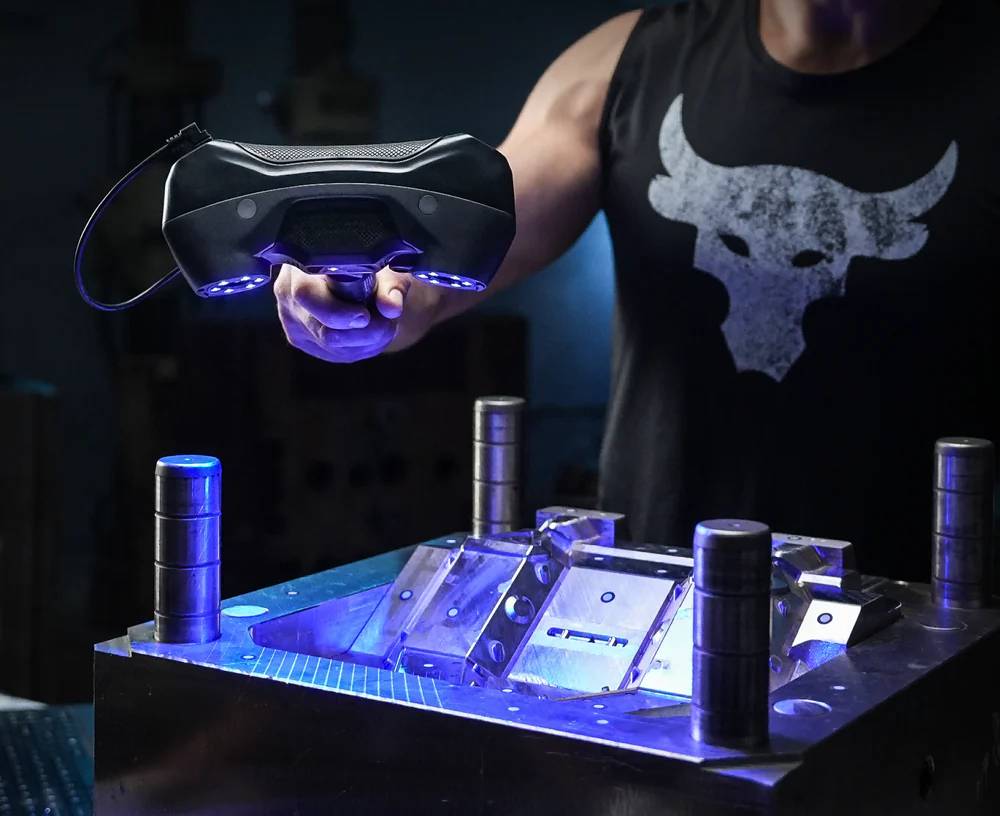

MetroY Pro umożliwia skanowanie płaskich powierzchni oraz błyszczących lub czarnych obszarów bez użycia sprayu.
Pięć trybów skanowania 3D do różnych powierzchni i geometrii
Revopoint MetroY Pro oferuje pięć trybów skanowania 3D, dzięki czemu można dopasować sposób pracy do rodzaju obiektu i oczekiwanej szczegółowości. Tryb 34 linii krzyżowych został zaprojektowany z myślą o szybkim przechwytywaniu danych, tryb 15 linii równoległych ułatwia rejestrowanie drobnych detali i krawędzi, a pojedyncza linia sprawdza się przy głębokich otworach, szczelinach i kratkach. Dodatkowo MetroY Pro korzysta z 62-liniowego pełnopolowego światła strukturalnego, które pozwala skanować obiekty bogate w cechy bez markerów. Uzupełnieniem jest automatyczny tryb stolika obrotowego, który usprawnia digitalizację mniejszych elementów i pomaga uzyskać powtarzalne rezultaty. System generuje aż 7 000 000 punktów na sekundę, co skraca czas potrzebny na przygotowanie dokumentacji cyfrowej.
Dokładność skanowania 3D i parametry do zastosowań technicznych
MetroY Pro został stworzony z myślą o zadaniach wymagających wysokiej zgodności modelu z rzeczywistym obiektem. Skaner osiąga precyzję do 0,01 mm, dokładność pojedynczej klatki do 0,02 mm oraz dokładność objętościową 0,02 mm + 0,04 mm x L (m), co pozwala wykorzystać go w inżynierii odwrotnej, kontroli jakości i szybkim prototypowaniu. Odległość robocza wynosi od 200 mm do 400 mm, a pole pojedynczego przechwycenia sięga od 152 x 138 mm do 332 x 276 mm. Obsługiwany zakres wielkości modeli od 10 x 10 x 10 mm do 1 x 1 x 1 m sprawia, że urządzenie nadaje się zarówno do drobnych detali, jak i średnich komponentów przemysłowych. Dodatkową zaletą jest minimalna odległość punktów po scaleniu do 0,05 mm, co przekłada się na wysoką gęstość danych.
62-liniowe, pełnopolowe strukturalne światło niebieskie pozwala skanować detale bez użycia markerów.

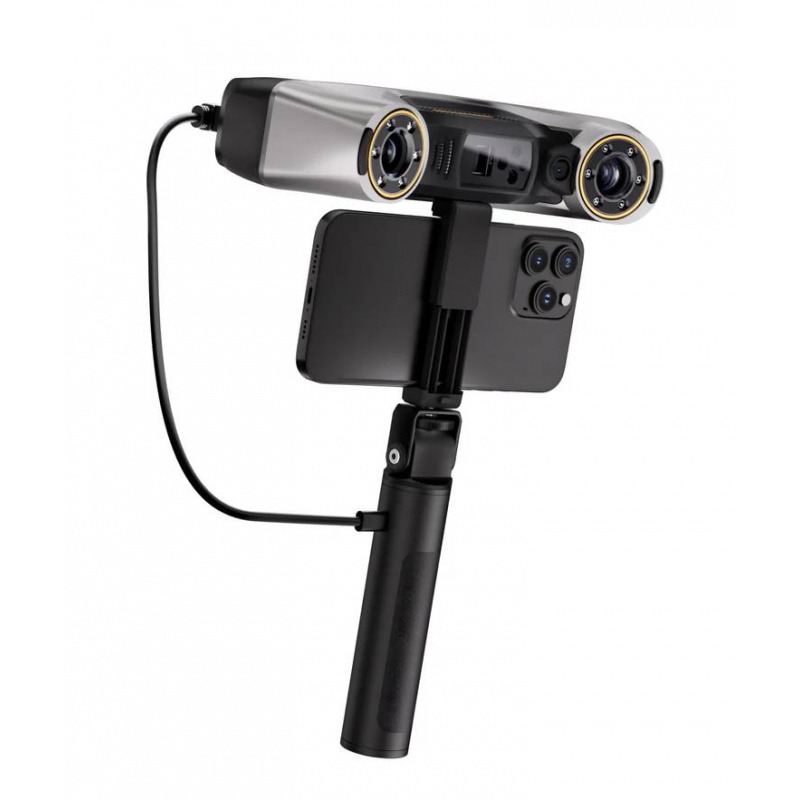

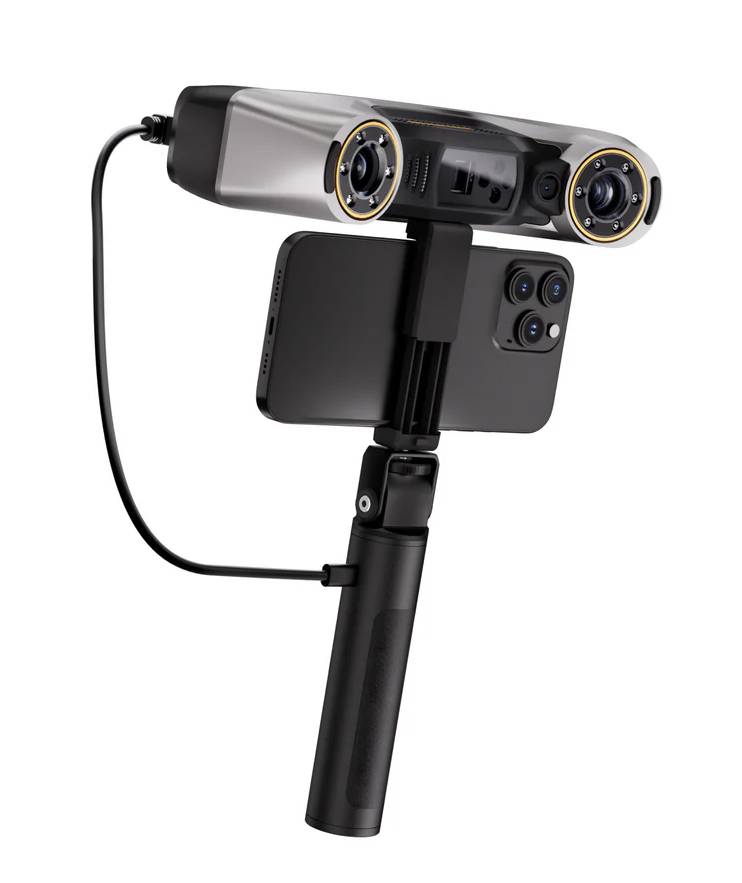

Skaner 3D może działać bezprzewodowo, dzięki WiFi i Revo Mirror, które umożliwiają strumieniowe przesyłanie skanów.
Łączność WiFi 6, mobilna praca i stabilność skanowania
Skaner MetroY Pro może pracować przewodowo przez USB typu C lub bezprzewodowo z użyciem WiFi 6, co zwiększa swobodę działania przy skanowaniu większych lub trudniej dostępnych elementów. Producent przewidział także współpracę z funkcją Revo Mirror, dzięki której obraz skanowania może być przesyłany w czasie rzeczywistym na inne urządzenie lub monitor. Taki sposób pracy pozwala szybciej zauważyć brakujące fragmenty danych i wygodniej kontrolować przebieg digitalizacji. W utrzymaniu stabilnych wyników pomagają czujniki temperatury monitorujące urządzenie w czasie rzeczywistym, które ograniczają wpływ nagrzewania na dokładność. Konstrukcja o wymiarach 211 x 94 x 47 mm i masie 450 g pozostaje mobilna, a jednocześnie przygotowana do bardziej wymagających zadań warsztatowych i przemysłowych. Zaimplementowany 4-rdzeniowy procesor ARM 2 GHz odpowiada za wstępne przetwarzanie głębi bezpośrednio w skanerze, co odciąża komputer i zapewnia płynny podgląd chmury punktów.

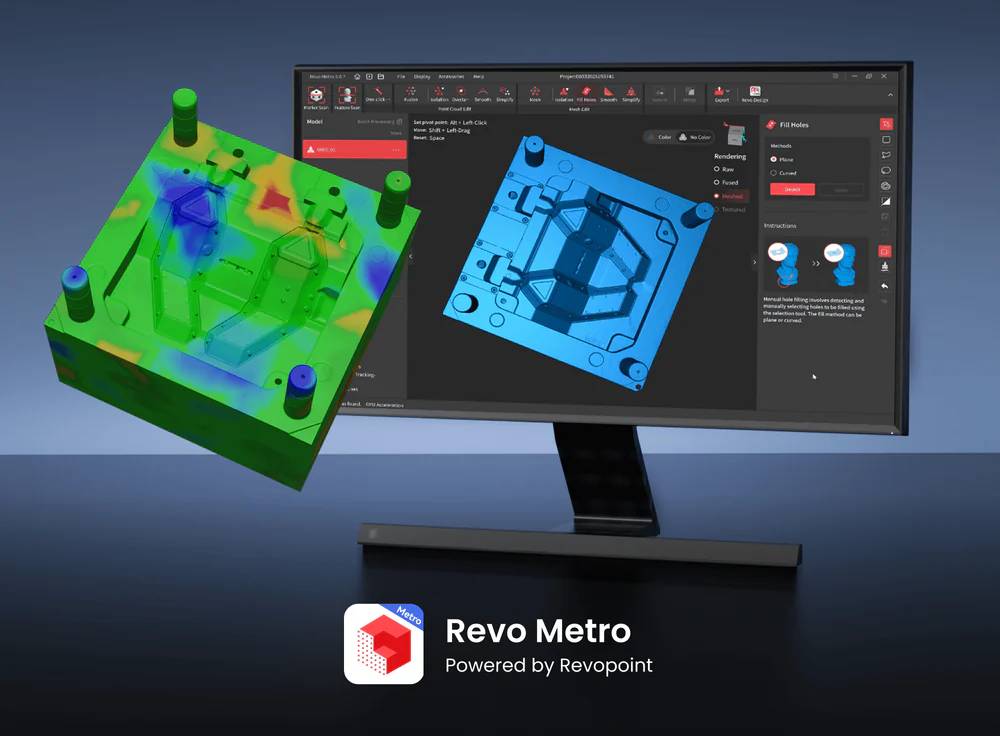

Oprogramowanie Revo Metro, Revo Design i Revo Measure w jednym workflow

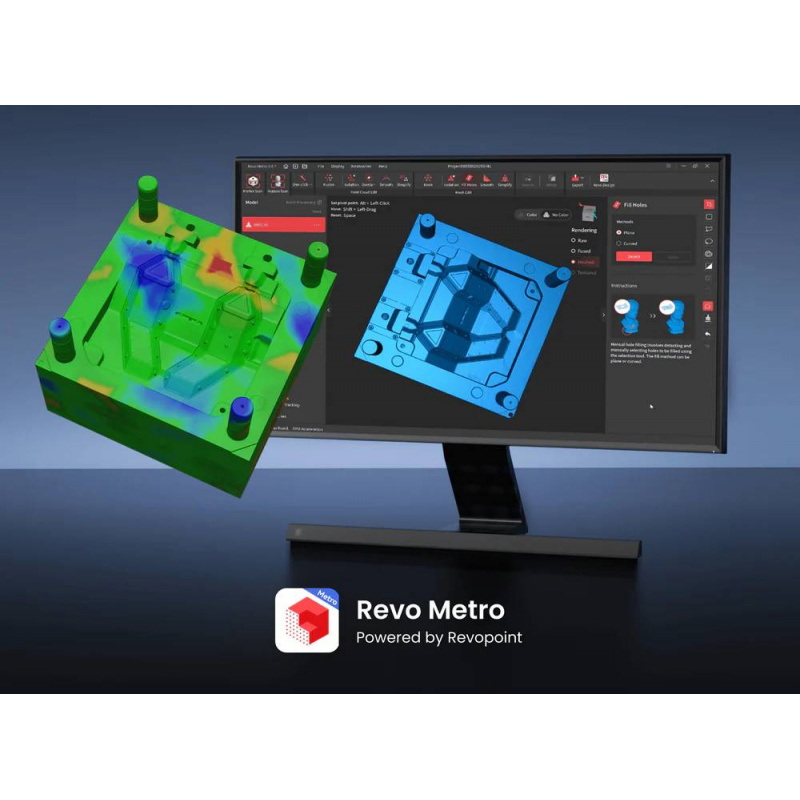

Revopoint MetroY Pro współpracuje z bezpłatnym oprogramowaniem Revo Metro, które umożliwia skanowanie, obróbkę chmury punktów, edycję i eksport modeli w popularnych formatach takich jak STL, OBJ czy STEP. Program działa w środowisku Windows i macOS oraz pozwala kontrolować proces skanowania w czasie rzeczywistym, w tym monitorować jakość chmury punktów i uzupełnienie danych. W bardziej zaawansowanych zastosowaniach modele można przekazać do Revo Design w celu konwersji scan-to-CAD oraz do Revo Measure w zadaniach metrologicznych i porównawczych względem modeli CAD lub rysunków. Dzięki temu MetroY Pro sprawdza się nie tylko jako skaner do digitalizacji, ale również jako element pełnego procesu projektowego, inspekcyjnego i produkcyjnego. Szeroka obsługa formatów plików ułatwia integrację z programami do modelowania 3D, cięcia, analizy i dokumentacji technicznej.
Oprogramowanie sprawdzi się idealnie do inżynierii odwrotnej, rozwoju produktów i projektowania przemysłowego.

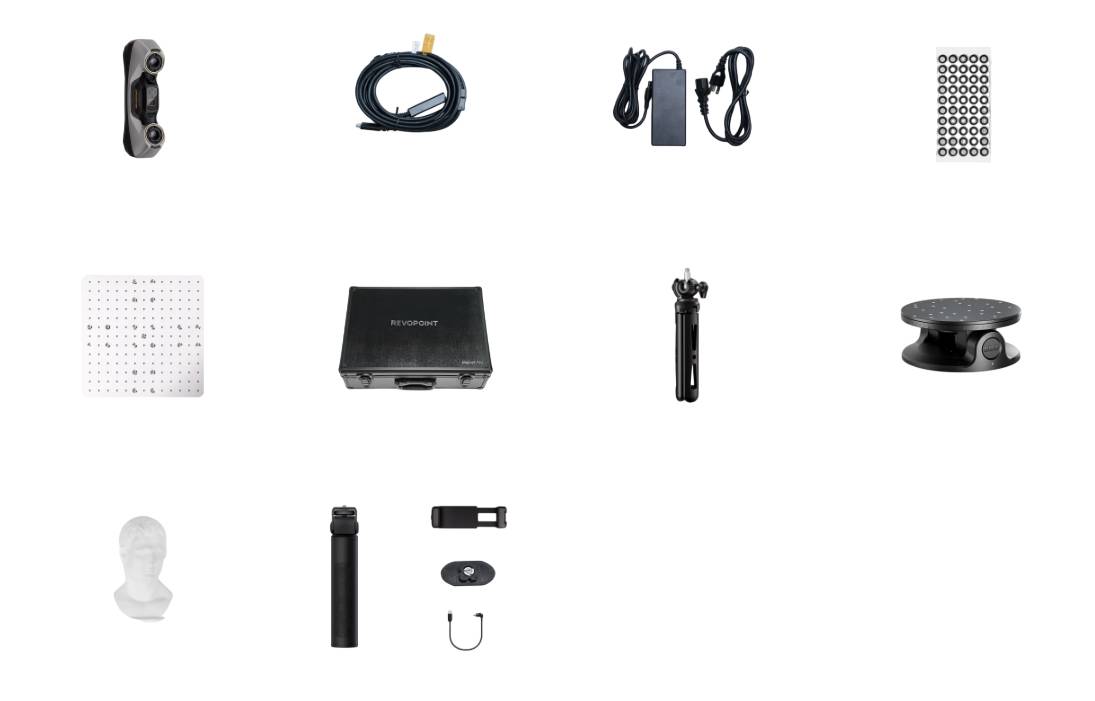

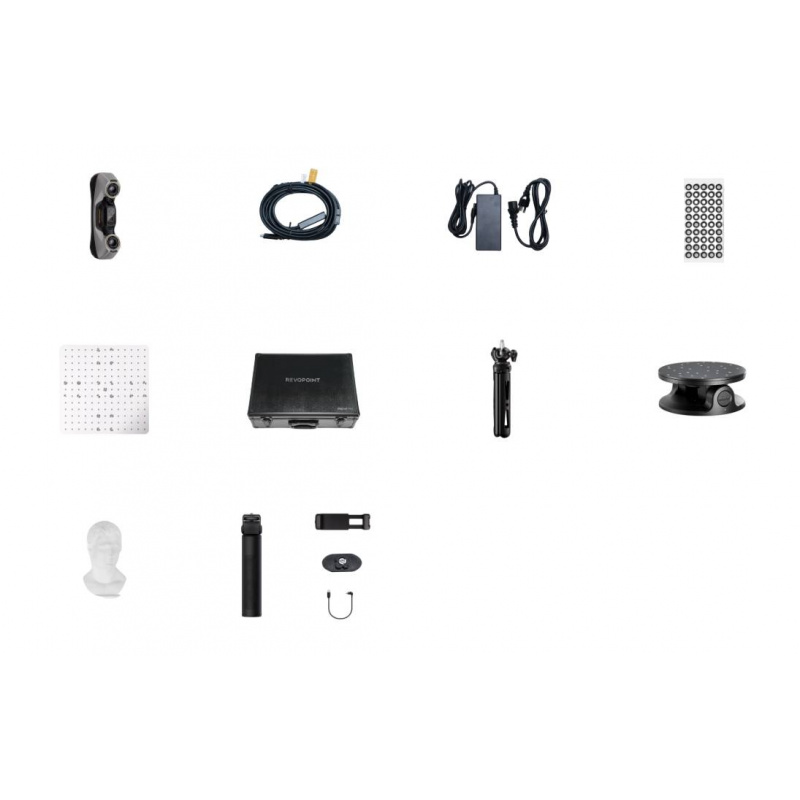

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Skaner 3D Revopoint MetroY Pro
- Przewód USB typu C - USB typu C
- Zasilacz
- Markery
- Tablica kalibracyjna
- Walizka transportowa
- Statyw
- Dwuosiowa platforma obrotowa
- Przykładowe popiersie
- Zestaw mobilny (3. generacja)
| Specyfikacja techniczna i porównanie skanerów 3D Revopoint MetroY i MetroY Pro | ||
|---|---|---|
| Cecha | MetroY | MetroY Pro |
| Typ skanera | ręczny | ręczny i stacjonarny |
| Technologia skanowania | wieloliniowy laser | wieloliniowy laser + światło strukturalne |
| Precyzja pojedynczej klatki | do 0,01 mm | do 0,01 mm |
| Dokładność pojedynczej klatki | do 0,02 mm | do 0,02 mm |
| Dokładność objętościowa | 0,02 mm + 0,04 mm x L (m) | 0,02 mm + 0,04 mm x L (m) |
| Minimalna odległość punktów | do 0,05 mm | do 0,05 mm |
| Zakres odległości roboczej | od 200 mm do 400 mm | od 200 mm do 400 mm |
| Obszar skanowania (bliska odległość) | 123 x 130 mm | 152 x 138 mm |
| Obszar skanowania (daleka odległość) | 290 x 260 mm | 332 x 276 mm |
| Zakres wielkości obiektu | od 10 x 10 x 10 mm do 1 x 1 x 1 m | od 10 x 10 x 10 mm do 1 x 1 x 1 m |
| Prędkość skanowania | do 1 500 000 punktów/s | do 2 000 000 punktów/s (laser) / 7 000 000 punktów/s (światło strukturalne) |
| Kątowe pole widzenia (H x V) | 43° x 33° | 49° x 38° |
| Kamera RGB | 2 MPx | 2 MPx |
| Skanowanie kolorów | nie | tak (tryb Auto Turntable) |
| Metody śledzenia | marker, global marker | marker, global marker, feature |
| Źródło światła | 30 linii krzyżowych, 15 linii równoległych, 1 linia pojedyncza | 34 linie krzyżowe, 15 linii równoległych, 1 linia pojedyncza + 62 linie światła strukturalnego |
| Oświetlenie pomocnicze | 12 niebieskich diod LED | 12 niebieskich diod LED |
| System operacyjny | Windows 10/11, macOS 11 lub nowszy | Windows 10/11, macOS 11 lub nowszy |
| Formaty eksportu | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Łączność | USB typu C, WiFi 6 | USB typu C, WiFi 6 |
| Procesor | 4-rdzeniowy ARM, 2 GHz | 4-rdzeniowy ARM, 2 GHz |
| Wbudowane przetwarzanie | Depth Computing | Depth Computing |
| Liczba przycisków | 4 | 4 |
| Minimalne wymagania komputera | macOS: CPU M3 Pro / M4, RAM ≥ 18 GB Windows: Intel i7 13 gen. lub AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) |
macOS: CPU M3 Pro / M4, RAM ≥ 18 GB Windows: Intel i7 13 gen. lub AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) |
| Zalecane wymagania komputera | macOS: CPU M4 Pro lub lepszy, RAM ≥ 24 GB Windows: Intel i9 12 gen. lub lepszy RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) lub lepsza |
macOS: CPU M4 Pro lub lepszy, RAM ≥ 24 GB Windows: Intel i9 12 gen. lub lepszy RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) lub lepsza |
| Zasilanie | DC 12 V, 3 A | DC 12 V, 3 A |
| Wymiary | 211 x 94 x 47 mm | 211 x 94 x 47 mm |
| Masa | 447 g | 450 g |
