Opis produktu: Skaner 3D - Creality Sermoon P1
Creality Sermoon P1 to zaawansowany, przenośny skaner 3D typu all-in-one, który łączy niebieski laser i światło strukturalne NIR z wydajnym przetwarzaniem bezpośrednio w urządzeniu. Układ 22 linii krzyżowych, 7 równoległych i 1 pojedynczej linii laserowej pozwala dobrać sposób skanowania do dużych powierzchni, drobnych detali, szczelin i głębokich otworów, a tryb NIR sprawdza się przy większych obiektach i skanowaniu bez markerów. Dokładność skanowania sięga 0,02 mm, a dokładność objętościowa wynosi 0,02 mm + 0,06 mm/m. Sermoon P1 może obsługiwać obiekty od 5 x 5 x 5 mm do 4000 x 4000 x 4000 mm i pracować samodzielnie, bezprzewodowo lub przewodowo z komputerem. 6-calowy ekran dotykowy, procesor Qualcomm, 24 GB RAM, 256 GB pamięci UFS 4.0, WiFi 7 i dwa wymienne akumulatory o pojemności 3300 mAh tworzą mobilne stanowisko do skanowania, przetwarzania i eksportowania modeli 3D. Urządzenie wspiera również rejestrowanie kolorowych tekstur oraz skanowanie czarnych i metalowych powierzchni bez stosowania sprayu matującego.

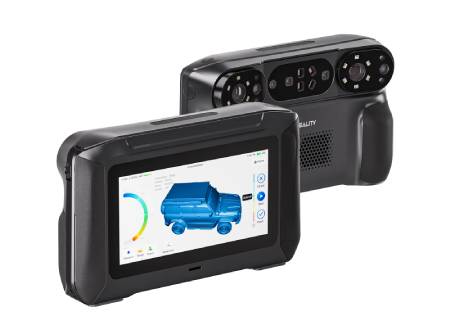

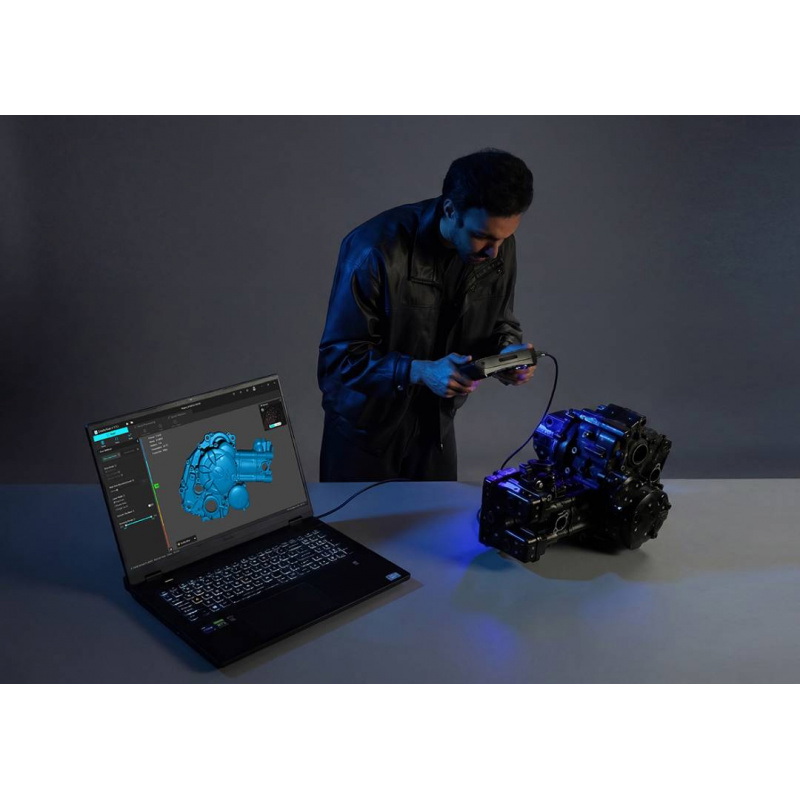

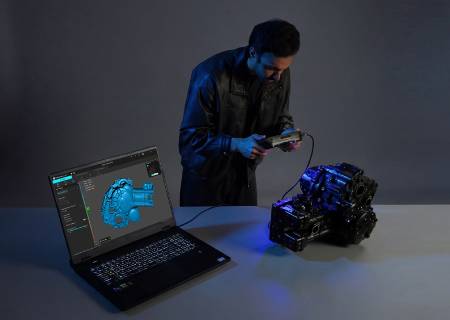

Skaner 3D - Creality Sermoon P1.
Skaner oferuje połączenie 22 krzyżowych, 7 równoległych i 1 pojedynczej niebieskiej linii laserowej z podwójnym źródłem światła strukturalnego NIR VCSEL.
Hybrydowa technologia skanowania 3D - laser i światło strukturalne NIR

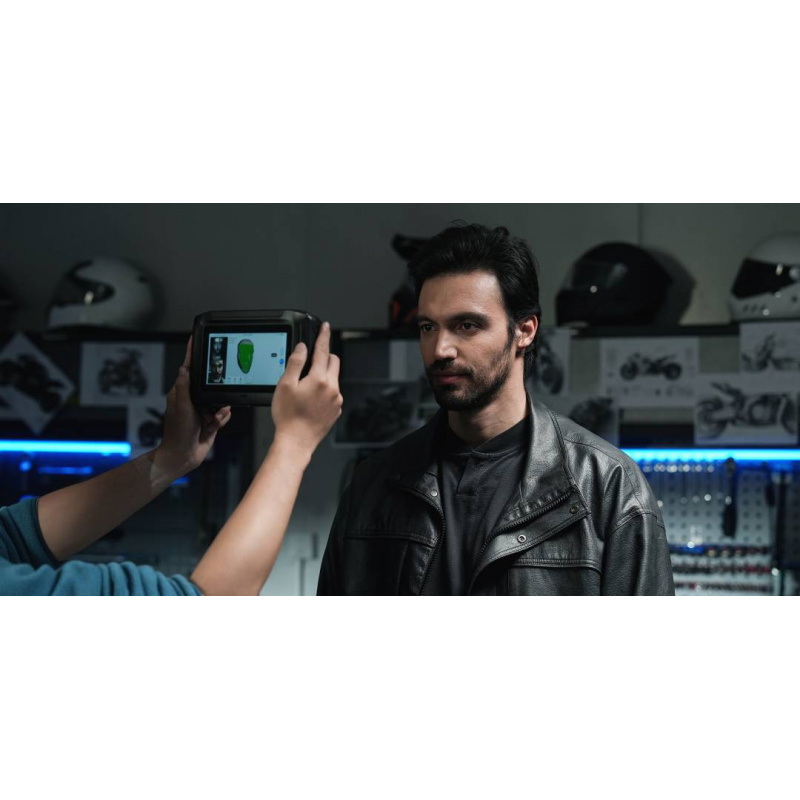

Creality Sermoon P1 wykorzystuje kilka metod pozyskiwania geometrii, dzięki czemu jeden skaner może być używany do pracy z obiektami o bardzo różnej wielkości i kształcie. 22 krzyżowe linie niebieskiego lasera służą do szybkiego zbierania danych z większych powierzchni, natomiast 7 równoległych linii laserowych pozwala skoncentrować się na niewielkich detalach i złożonej geometrii. Osobna, pojedyncza linia laserowa została zaprojektowana z myślą o skanowaniu głębokich otworów, wąskich szczelin i zagłębień, które mogą być trudne do zarejestrowania standardową metodą wieloliniową. Uzupełnieniem systemu jest światło strukturalne NIR VCSEL, przeznaczone między innymi do szybkiego skanowania średnich i dużych obiektów, rzeźb oraz sylwetki człowieka.

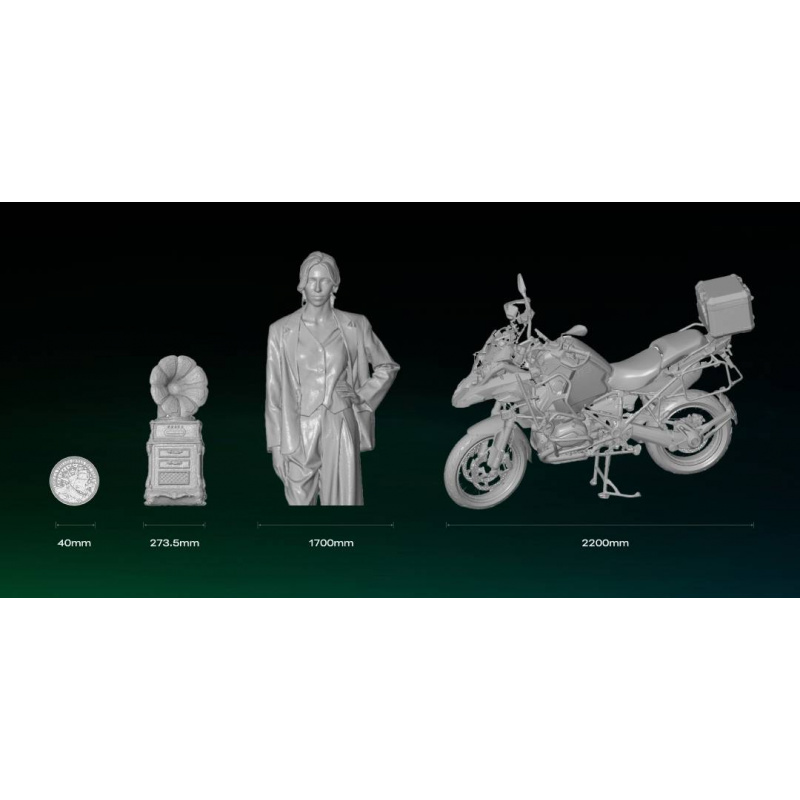

Wysoka dokładność skanowania i szeroki zakres wielkości obiektów
W zastosowaniach technicznych istotny jest nie tylko wygląd wygenerowanego modelu 3D, ale również jego zgodność wymiarowa z fizycznym obiektem. W trybach niebieskiego lasera Sermoon P1 osiąga dokładność do 0,02 mm oraz dokładność objętościową 0,02 mm + 0,06 mm/m, dzięki czemu może być wykorzystywany w inżynierii odwrotnej, kontroli wymiarowej i projektowaniu części dopasowanych do istniejących konstrukcji. Rozdzielczość 3D w trybie laserowym mieści się w zakresie od 0,05 mm do 2 mm, co pozwala dostosować szczegółowość danych do wielkości skanowanego elementu. System niebieskiego lasera umożliwia rozpoczęcie pracy z obiektami o wymiarach zaledwie 5 x 5 x 5 mm, natomiast maksymalny obsługiwany rozmiar skanowania sięga 4000 x 4000 x 4000 mm. Połączenie precyzyjnego skanowania laserowego z szerokim polem widzenia trybu NIR pozwala używać jednego urządzenia zarówno do niewielkich części technicznych, jak i znacznie większych konstrukcji.

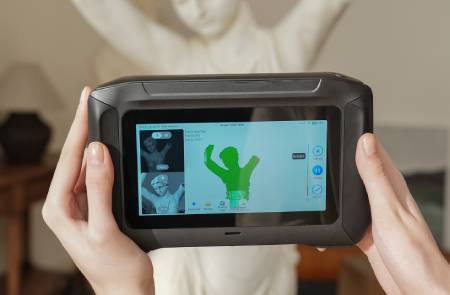

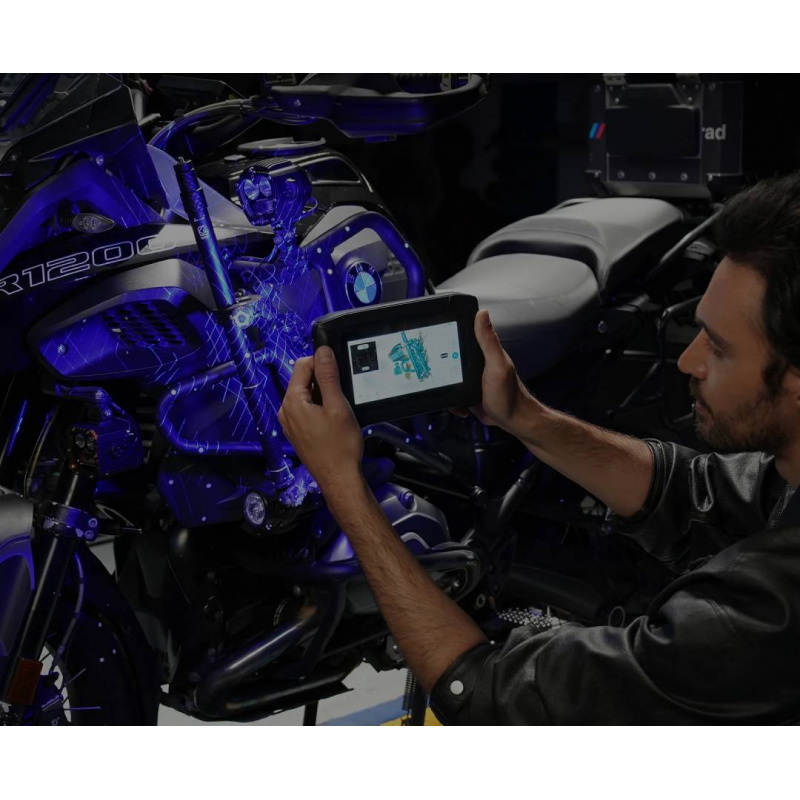

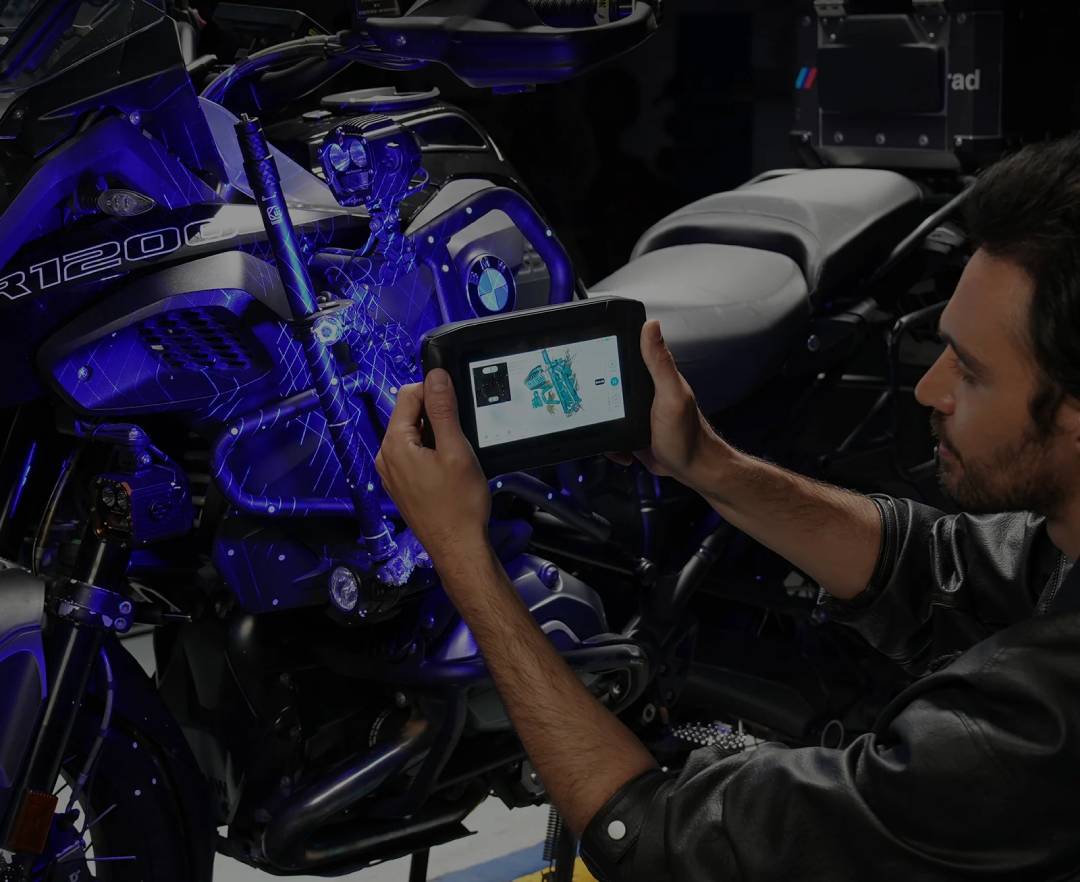

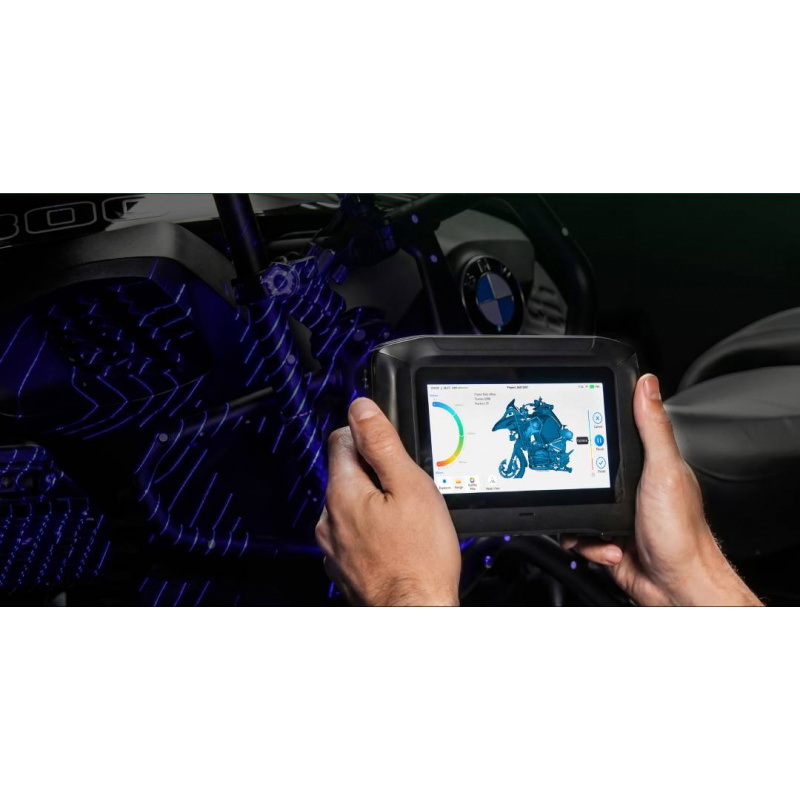

Sermoon P1 ma własny system operacyjny, ekran oraz podzespoły umożliwiające skanowanie i przetwarzanie danych bez zewnętrznej stacji roboczej.

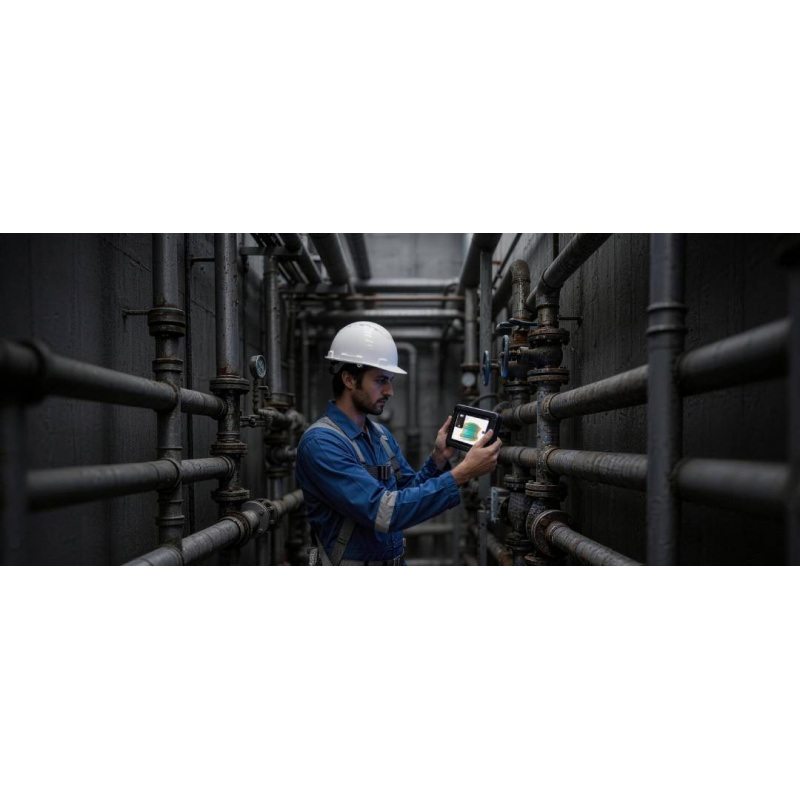

Skaner może pracować samodzielnie, łączyć się bezprzewodowo z komputerem lub wykorzystać stabilne połączenie przewodowe USB, gdy potrzebuje maksymalnej wydajności.

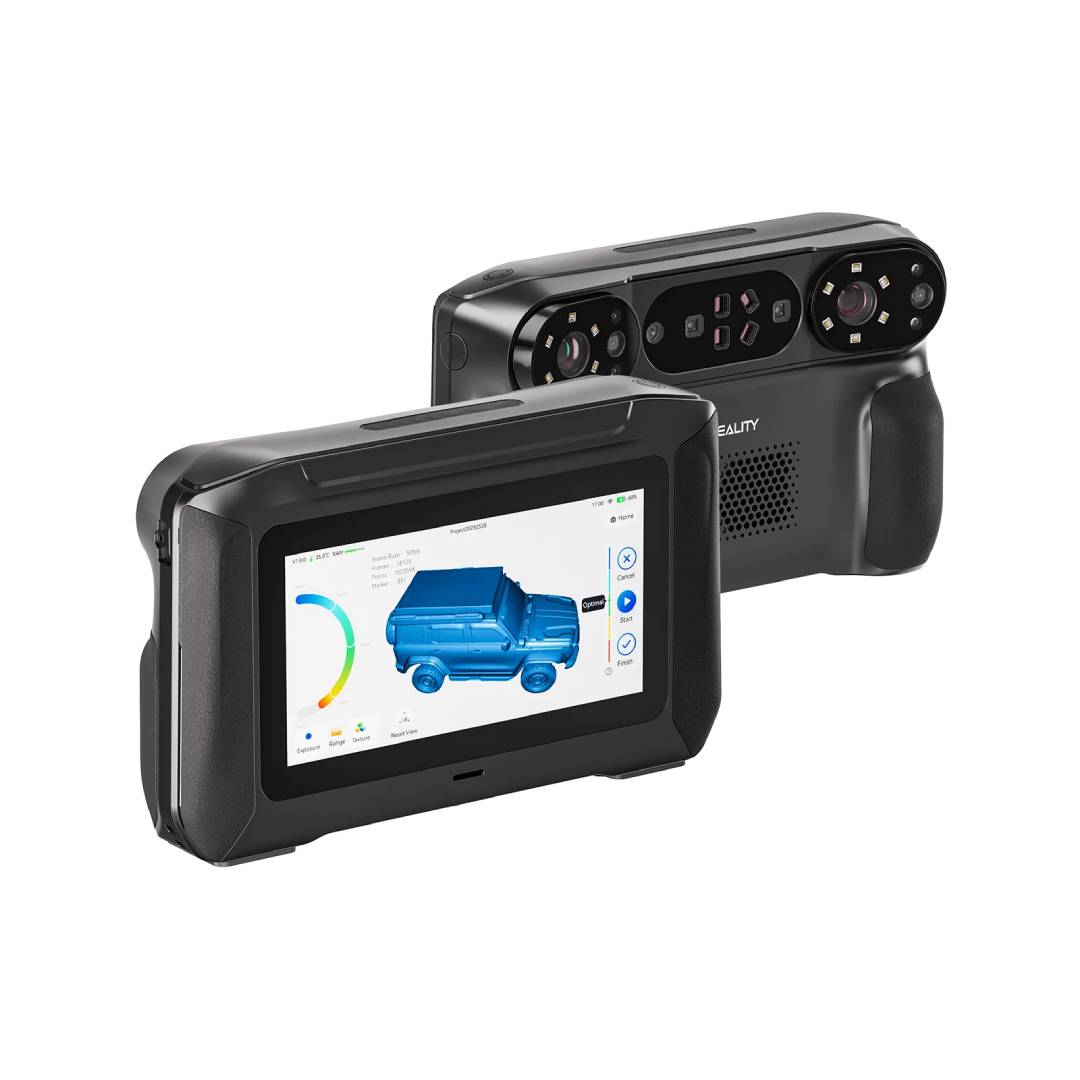

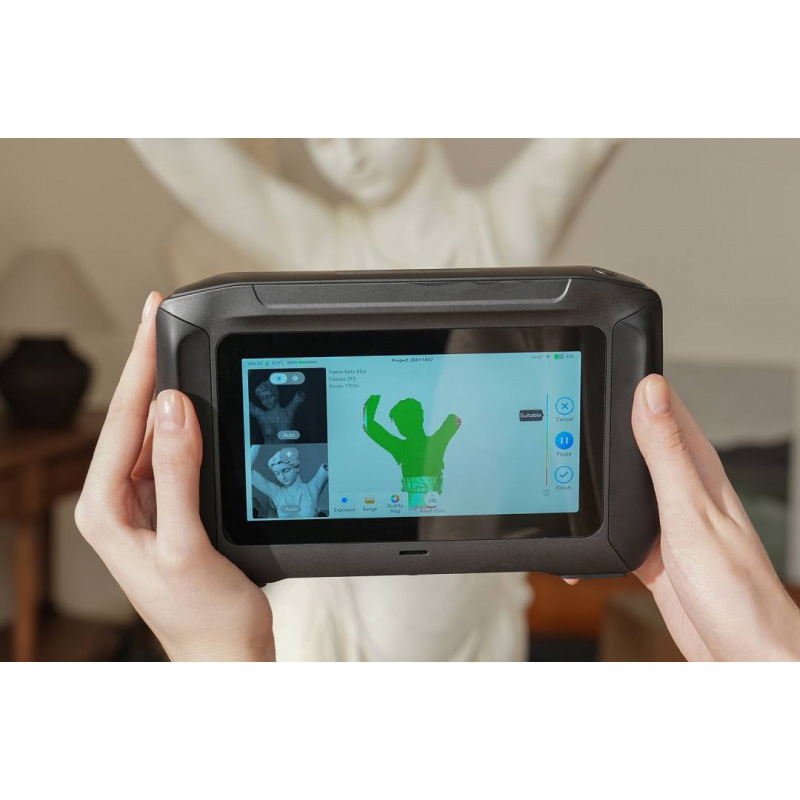

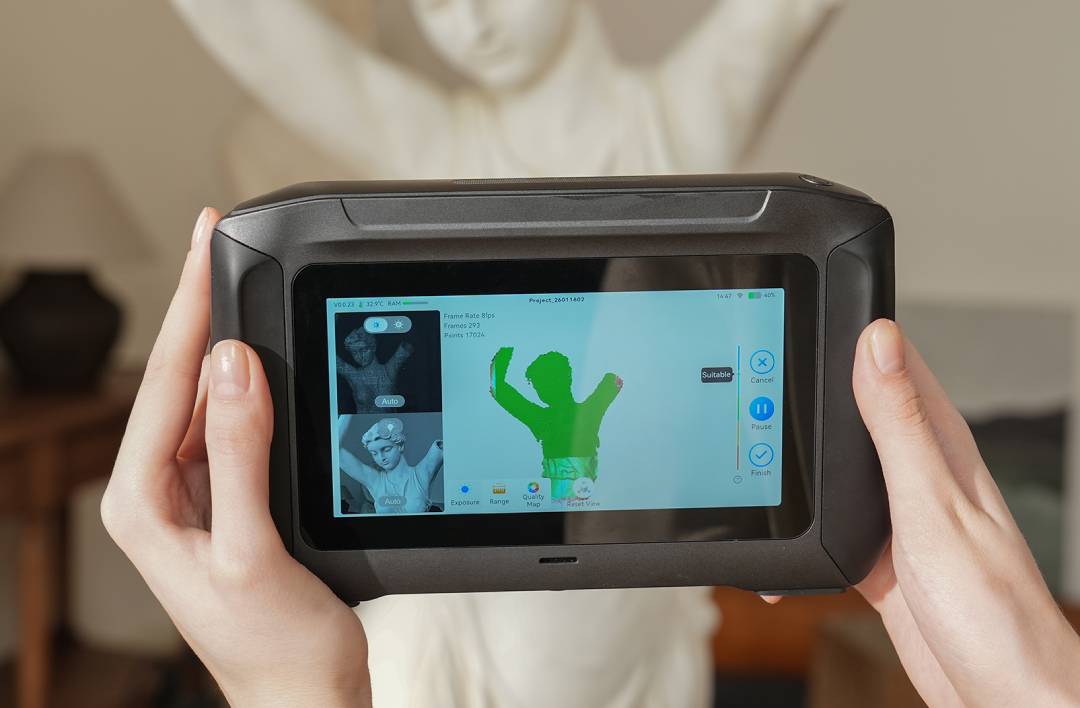

Trzy tryby pracy Sermoon P1 i 6-calowy ekran dotykowy
Jedną z najważniejszych różnic pomiędzy Sermoon P1 a klasycznym skanerem wymagającym stałego podłączenia do komputera jest możliwość całkowicie autonomicznej pracy. W trybie Standalone skanowanie, podgląd i podstawowe przetwarzanie modelu odbywa się bezpośrednio na urządzeniu, co jest szczególnie wygodne podczas pomiarów w warsztacie, hali produkcyjnej, samochodzie czy w terenie. Możesz również połączyć skaner bezprzewodowo z komputerem lub wykorzystać stabilne połączenie przewodowe USB, gdy potrzebujesz maksymalnej wydajności. Sterowanie ułatwia 6-calowy ekran dotykowy HD, na którym widoczny jest podgląd skanu, odległość od obiektu oraz kolejne etapy obróbki danych. Takie rozwiązanie pozwala rozpocząć pracę bez budowania rozbudowanego stanowiska pomiarowego, a w razie potrzeby płynnie przejść do pracy z komputerem.
Procesor Qualcomm, WiFi 7 i oprogramowanie do obróbki modeli 3D
Za przetwarzanie dużej liczby punktów odpowiada 8-rdzeniowy procesor Qualcomm o taktowaniu do 3,36 GHz, układ graficzny Adreno 740 oraz sprzętowa akceleracja FPGA. Urządzenie ma 24 GB pamięci LPDDR5X i 256 GB pamięci UFS 4.0, dzięki czemu dane mogą być zapisywane i obrabiane bez konieczności natychmiastowego przesyłania ich na komputer. Wbudowane oprogramowanie obsługuje kalibrację, skanowanie, łączenie chmur punktów, dopasowywanie kilku skanów, tworzenie siatki oraz mapowanie kolorowej tekstury. Przy pracy z komputerem możesz korzystać z CrealityScan 4 w systemach Windows i macOS, natomiast gotowe dane można następnie przenieść do programów do inżynierii odwrotnej, projektowania czy inspekcji, takich jak QuickSurface i Geomagic Design X. Łączność WiFi 7 umożliwia szybki bezprzewodowy transfer danych, a połączenie przewodowe jest rozwiązaniem dla projektów, w których priorytetem pozostaje maksymalna stabilność i szybkość pracy.

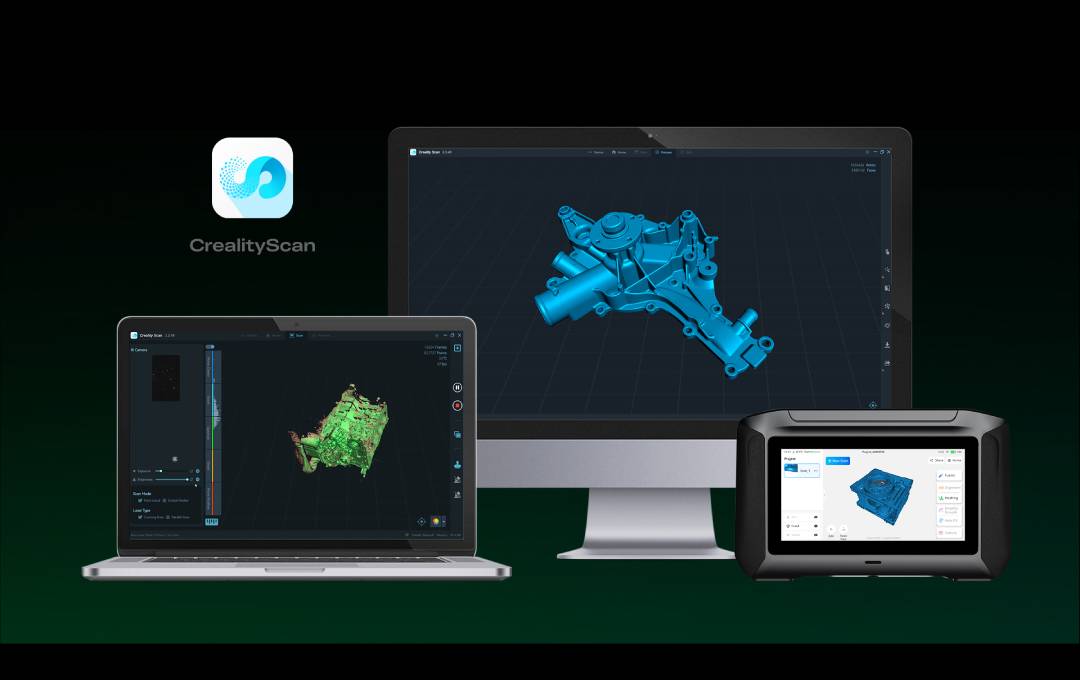

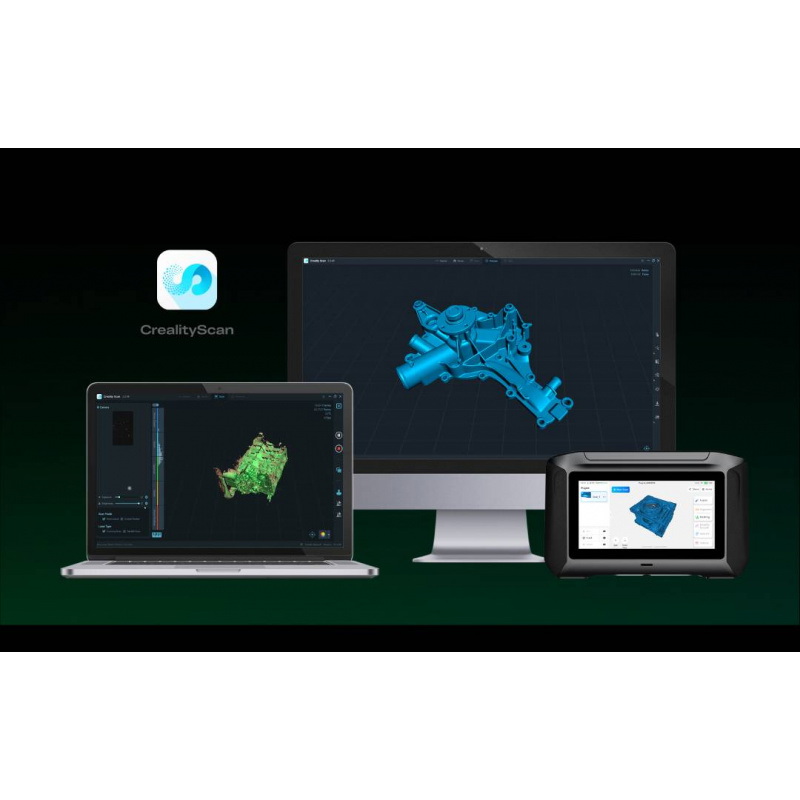

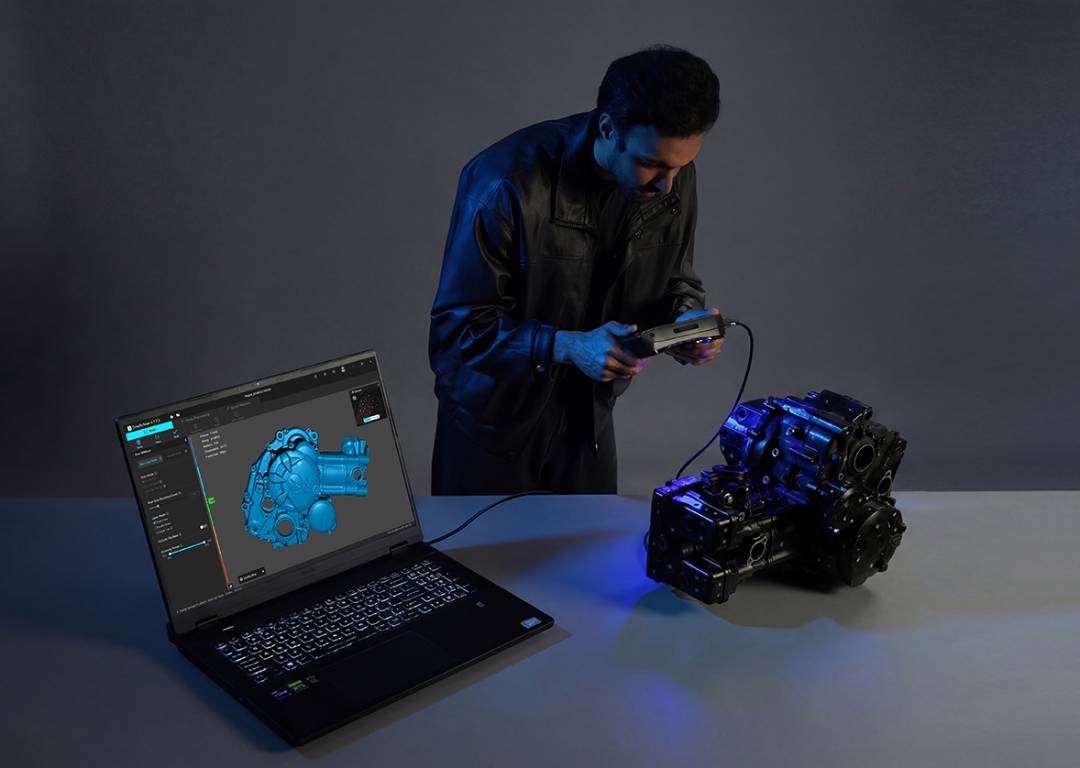

Sermoon P1 współpracuje z oprogramowaniem CrealityScan 4, a uzyskane modele można dalej wykorzystywać w programach do inżynierii odwrotnej, projektowania i kontroli.
Wybrane tryby laserowe mogą pracować przy oświetleniu dochodzącym do 100000 lx.
Wymienne akumulatory i mobilna praca w terenie

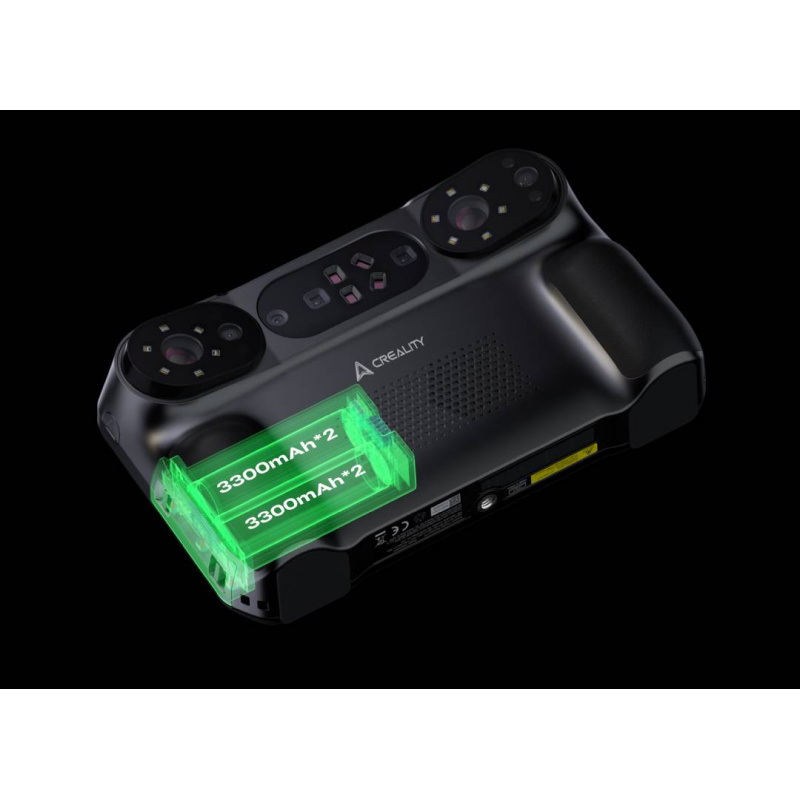

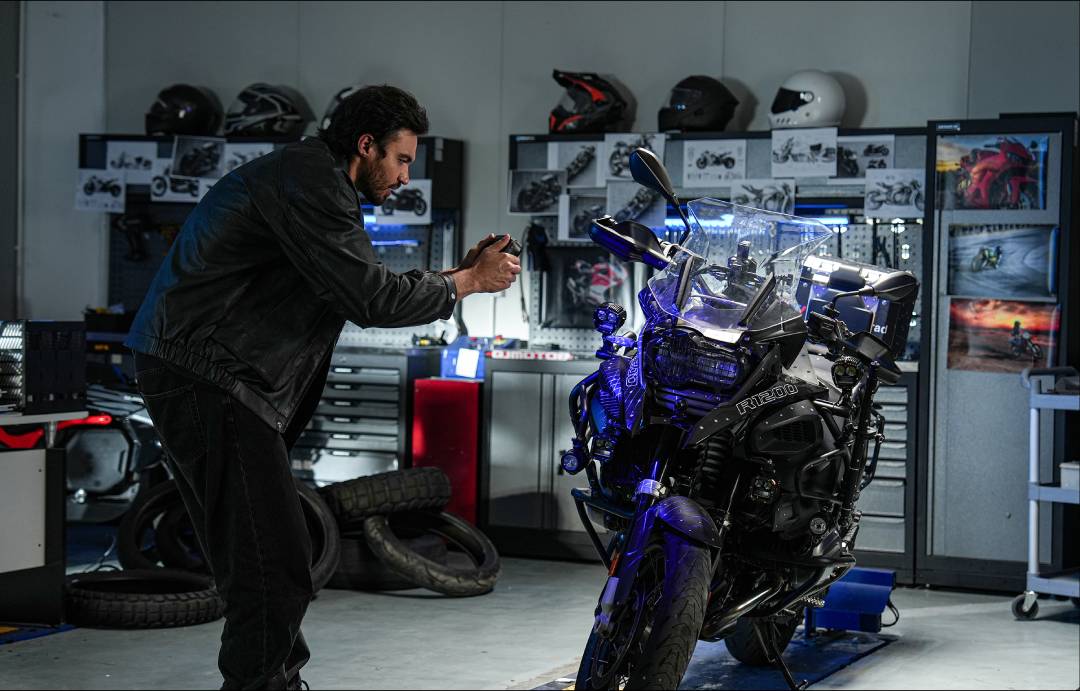

Sermoon P1 został zaprojektowany jako urządzenie, które można zabrać bezpośrednio do skanowanego obiektu, zamiast przenosić obiekt do stanowiska pomiarowego. W zestawie znajdują się dwa wymienne akumulatory o pojemności 3300 mAh - jeden może zasilać urządzenie, a drugi pozostawać przygotowany do szybkiej wymiany. Rozwiązanie ogranicza przestoje podczas dłuższych prac, na przykład przy digitalizacji samochodu, maszyny lub elementów znajdujących się poza warsztatem. Akumulatory obsługują szybkie ładowanie, a według danych producenta osiągnięcie 80% poziomu naładowania zajmuje około 50 minut; każdy z nich może być również ładowany niezależnie przez złącze USB typu C. Cały skaner ma kompaktową obudowę, wygodny uchwyt i jest dostarczany z futerałem transportowym, co ułatwia bezpieczne przewożenie urządzenia, płytki kalibracyjnej oraz akcesoriów.
Skanowanie metalu, ciemnych powierzchni i kolorowych tekstur bez sprayu
Wiele tradycyjnych skanerów 3D ma problemy z bardzo ciemnymi, błyszczącymi lub metalowymi powierzchniami, dlatego przed pomiarem często stosuje się specjalny spray matujący. Sermoon P1 został zaprojektowany tak, aby skanować czarne i metalowe obiekty bez stosowania sprayu, co skraca przygotowanie elementu i ogranicza konieczność późniejszego czyszczenia jego powierzchni. Ma to szczególne znaczenie przy częściach samochodowych, elementach maszyn, narzędziach, formach oraz obiektach, których nie powinno się pokrywać dodatkową substancją. Kamera RGB z globalną migawką, układ Qualcomm ISP oraz białe oświetlenie pomocnicze pozwalają dodatkowo rejestrować kolorowe tekstury, dzięki czemu model może odwzorowywać nie tylko geometrię, ale także wygląd powierzchni. Konstrukcja została również przygotowana do pracy przy silnym oświetleniu - pojedyncza linia oraz tryb 22 linii krzyżowych obsługują warunki do 100000 lx, co zwiększa możliwości wykorzystania skanera poza kontrolowanym środowiskiem pomiarowym.

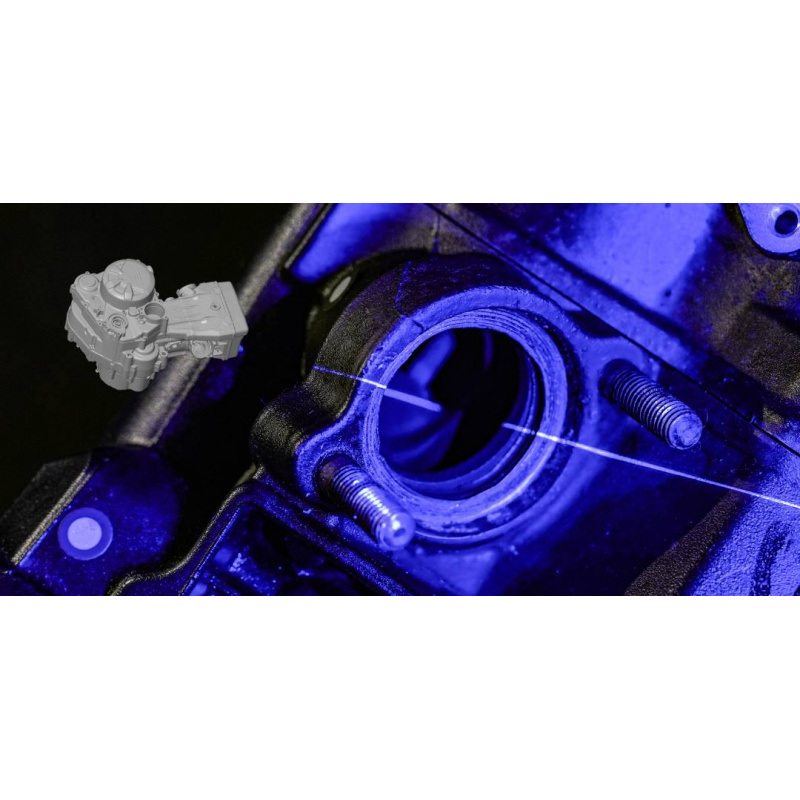

Skaner daje możliwość rejestrowania czarnych i metalowych powierzchni bez stosowania matujących preparatów do skanowania.

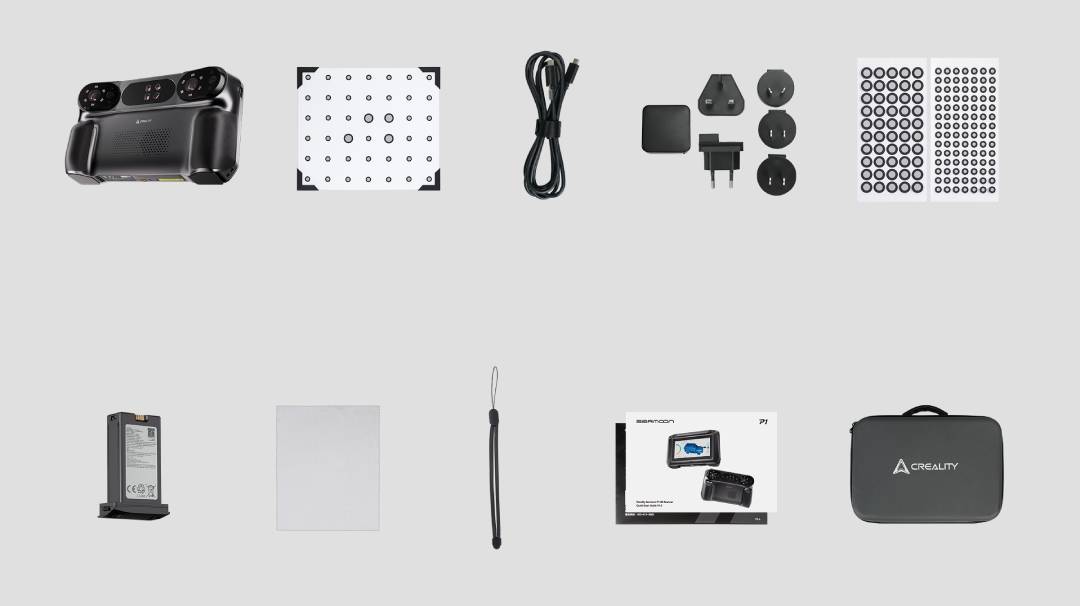

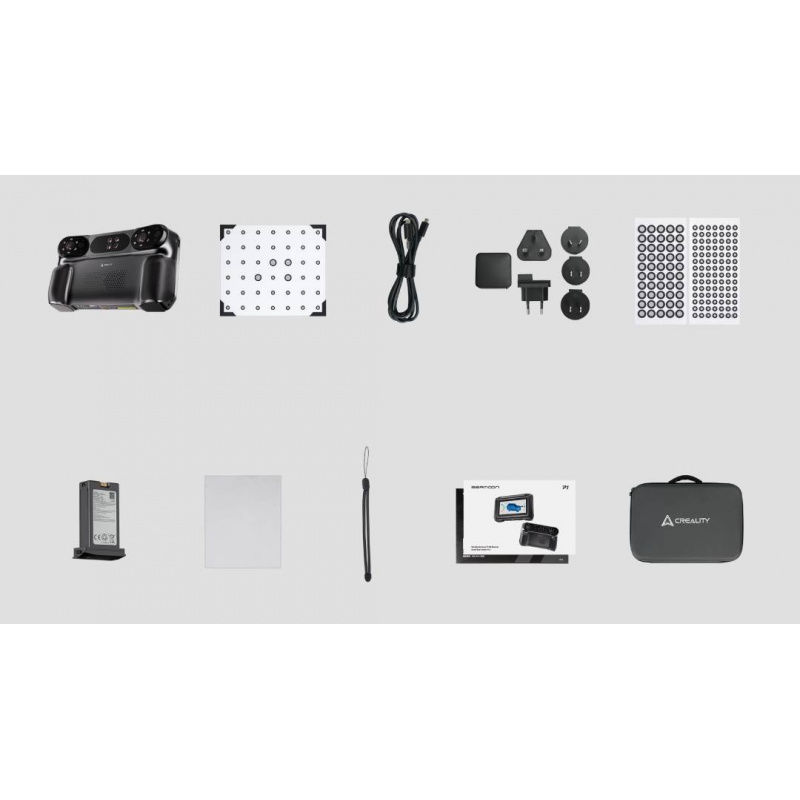

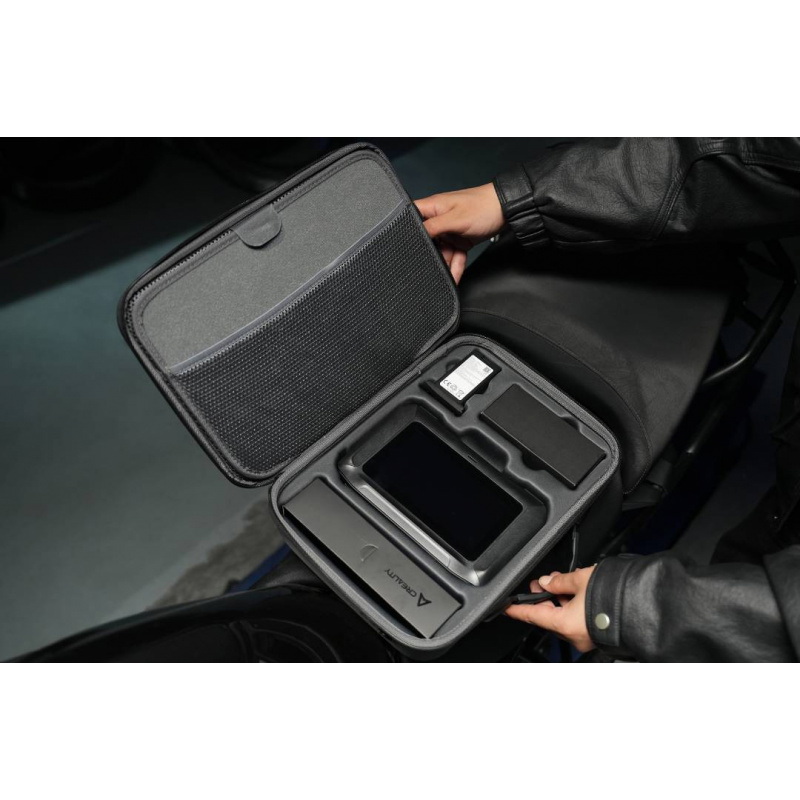

Elementy wchodzące w skład zestawu.
Zawartość zestawu Creality Sermoon P1
- Skaner 3D Creality Sermoon P1
- Precyzyjna szklana płytka kalibracyjna
- Przewód danych USB 3.0 typu C - USB typu C o długości 2 m
- Zasilacz z adapterami wtyczek
- Markery refleksyjne o średnicy 6 mm - 10 szt.
- Markery refleksyjne o średnicy 3 mm - 10 szt.
- Zapasowy akumulator 3300 mAh
- Ściereczka do czyszczenia
- Smycz
- Futerał transportowy
Specyfikacja techniczna skanera 3D Creality Sermoon P1
| Tryb skanowania | Pojedyncza niebieska linia laserowa |
7 równoległych niebieskich linii laserowych |
22 krzyżowe niebieskie linie laserowe |
Światło strukturalne NIR bliskiego zasięgu |
Światło strukturalne NIR dalekiego zasięgu |
|---|---|---|---|---|---|
| Dokładność | do 0,02 mm | do 0,075 mm | |||
| Dokładność objętościowa | 0,02 mm + 0,06 mm/m | 0,075 mm + 0,1 mm/m | |||
| Szybkość pozyskiwania danych - tryb autonomiczny | 61000 punktów/s | 430000 punktów/s | 1044000 punktów/s | 3440000 punktów/s | |
| Szybkość pozyskiwania danych - połączenie z komputerem | 102000 punktów/s | 716000 punktów/s | 1740000 punktów/s | 6881000 punktów/s | |
| Rozdzielczość 3D | od 0,05 mm do 2 mm | od 0,1 mm do 2 mm | |||
| Prędkość skanowania - tryb autonomiczny | do 60 FPS | do 15 FPS | |||
| Prędkość skanowania - połączenie z komputerem | do 100 FPS | do 30 FPS | |||
| Minimalny rozmiar skanowanego obiektu | 5 x 5 x 5 mm | 150 x 150 x 150 mm | |||
| Obszar pojedynczego ujęcia | 85 x 105 mm przy odległości 160 mm 135 x 130 mm przy odległości 200 mm 265 x 200 mm przy odległości 300 mm 310 x 265 mm przy odległości 400 mm 380 x 365 mm przy odległości 500 mm |
135 x 130 mm przy odległości 200 mm 265 x 200 mm przy odległości 300 mm 310 x 265 mm przy odległości 400 mm |
689 x 375 mm przy odległości 500 mm 1245 x 754 mm przy odległości 900 mm 1450 x 1020 mm przy odległości 1200 mm |
||
| Odległość robocza | od 200 mm do 550 mm | od 160 mm do 400 mm | od 200 mm do 550 mm | od 170 mm do 400 mm | od 200 mm do 1200 mm |
| Mapowanie kolorów | obsługiwane | ||||
| Metody wyrównywania skanów | markery / markery globalne | markery / markery globalne / geometria / tekstura | |||
| Oświetlenie pomocnicze do rejestrowania kolorów | 12 białych diod LED | ||||
| Maksymalne natężenie oświetlenia podczas skanowania na zewnątrz | do 100000 lx | do 50000 lx | do 100000 lx | do 30000 lx | |
| Oświetlenie wspomagające rozpoznawanie markerów | 12 niebieskich diod LED | ||||
| Klasa bezpieczeństwa lasera | klasa II - bezpieczna dla oczu zgodnie z deklaracją producenta | klasa I - bezpieczna dla oczu zgodnie z deklaracją producenta | |||
| Płytka kalibracyjna | precyzyjna szklana płytka kalibracyjna | ||||
| Procesor | Qualcomm, 8 rdzeni, taktowanie do 3,36 GHz | ||||
| Układ graficzny | Adreno 740 | ||||
| Akceleracja sprzętowa | CPU / GPU / FPGA | ||||
| Pamięć RAM | 24 GB LPDDR5X | ||||
| Pamięć wewnętrzna | 256 GB UFS 4.0 | ||||
| Wyświetlacz | 6-calowy ekran dotykowy HD | ||||
| Pojemność akumulatorów | 3300 mAh x 2 | ||||
| Rodzaj akumulatorów | wymienne, z możliwością szybkiej wymiany | ||||
| Ładowanie | szybkie ładowanie PD 3.0 o mocy do 65 W | ||||
| Bezprzewodowe skanowanie z komputerem | obsługiwane | ||||
| Tryby pracy | tryb autonomiczny bezprzewodowe połączenie z komputerem przewodowe połączenie z komputerem |
||||
| Łączność bezprzewodowa | WiFi 7 | ||||
| Obsługiwane systemy operacyjne komputera | Windows / macOS | ||||
| Zalecana konfiguracja komputera - Windows | system operacyjny: Windows 10 / Windows 11 64-bit procesor: Intel Core i7 13. generacji lub nowszy dedykowana karta graficzna: NVIDIA GeForce RTX 4060 lub wydajniejsza, minimum 8 GB VRAM pamięć RAM: minimum 64 GB |
||||
| Zalecana konfiguracja komputera - macOS | system operacyjny: macOS 14 lub nowszy procesor: Apple M3 / M4 / M5 pamięć RAM: minimum 32 GB |
||||
| Temperatura pracy | od -10°C do 40°C | ||||
| Wilgotność podczas pracy | od 10% RH do 90% RH | ||||
| Wymiary | 209 x 129 x 53 mm | ||||
| Masa | 830 g | ||||
