Opis produktu: Skaner 3D - Revopoint Trackit SR - Standard Edition
Revopoint Trackit SR to profesjonalny system skanowania 3D łączący ręczny skaner laserowy z optycznym trackerem. Urządzenie wykorzystuje niebieski laser klasy 2 oraz trzy tryby pracy: 30 krzyżowych linii laserowych, 17 linii równoległych i pojedynczą linię przeznaczoną do trudno dostępnych detali. Dokładność pojedynczej klatki wynosi 0,02 mm, a dokładność objętościowa systemu śledzenia 0,025 mm + 0,04 mm x L (m). Trackit SR obsługuje elementy o zalecanej wielkości od 10 mm do 4 m i rejestruje do 2 000 000 punktów na sekundę. Skaner pracuje w odległości od 200 mm do 500 mm, natomiast tracker od 800 mm do 2500 mm. Dzięki WiFi 6, śledzeniu optycznemu i wymiennemu akumulatorowi możliwa jest swobodna praca bez przewodu łączącego skaner z komputerem.

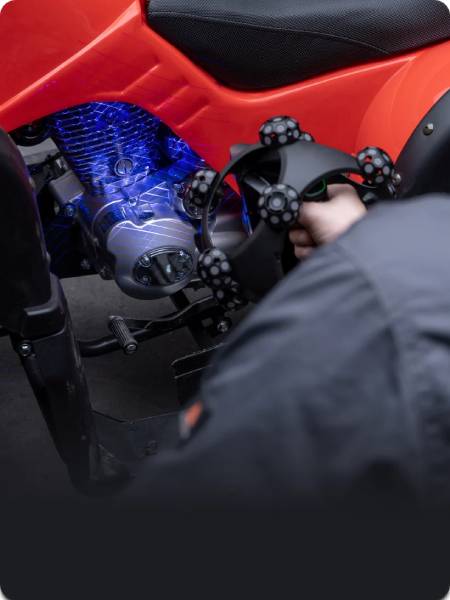

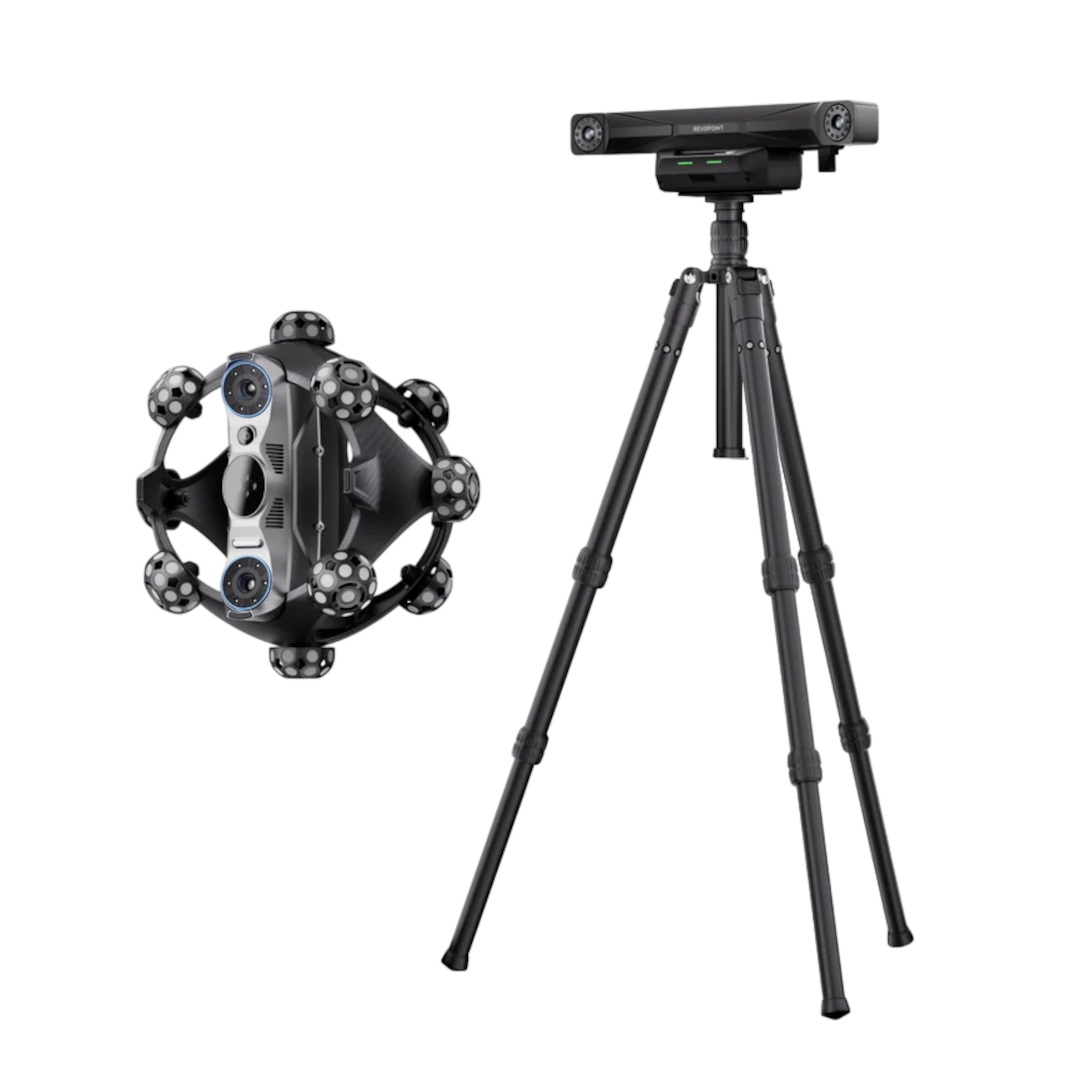

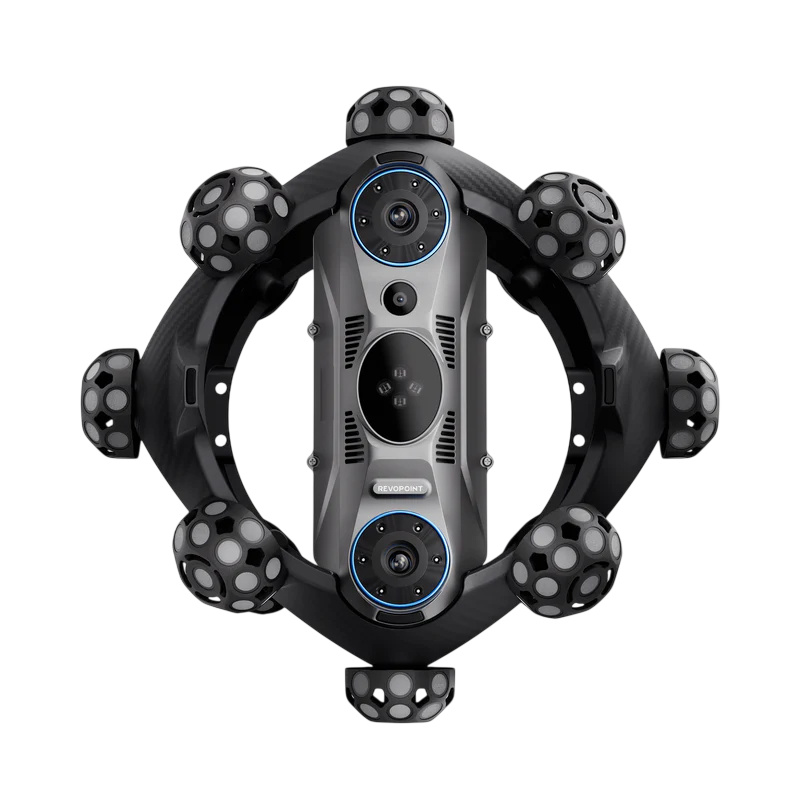

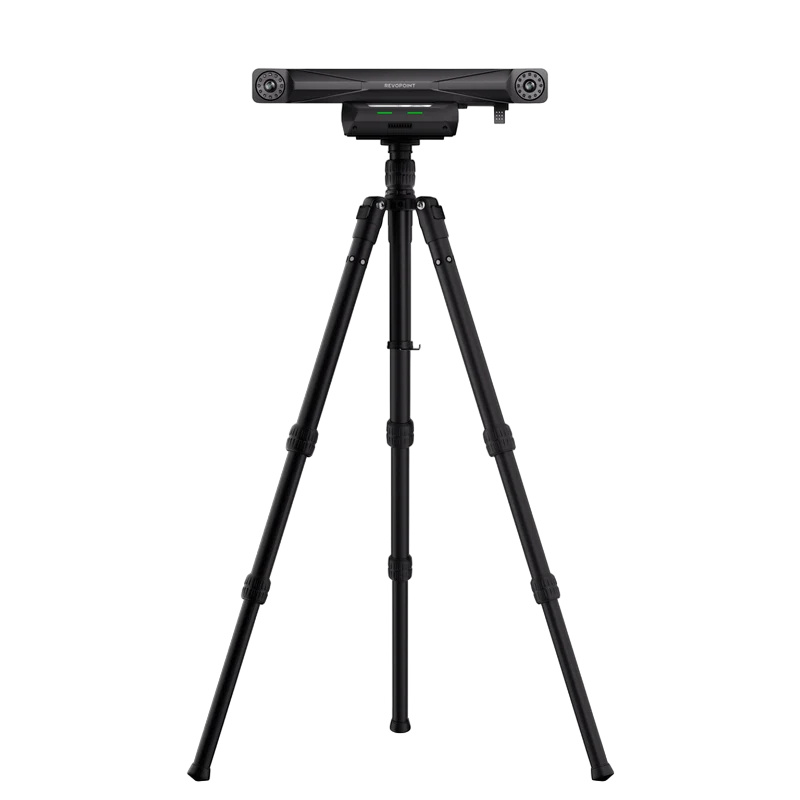

Skaner 3D - Revopoint Trackit SR.

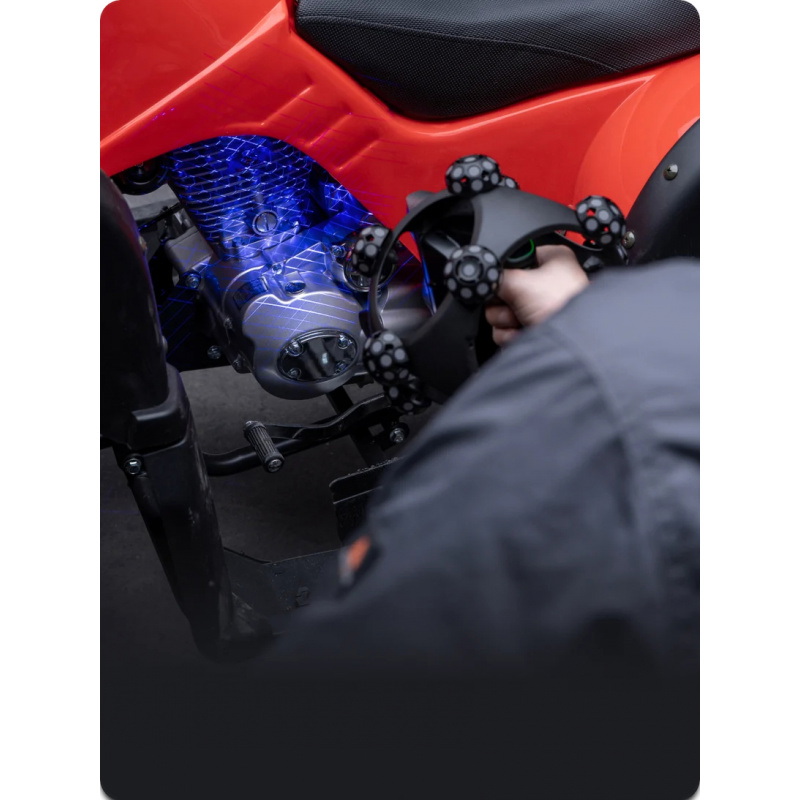

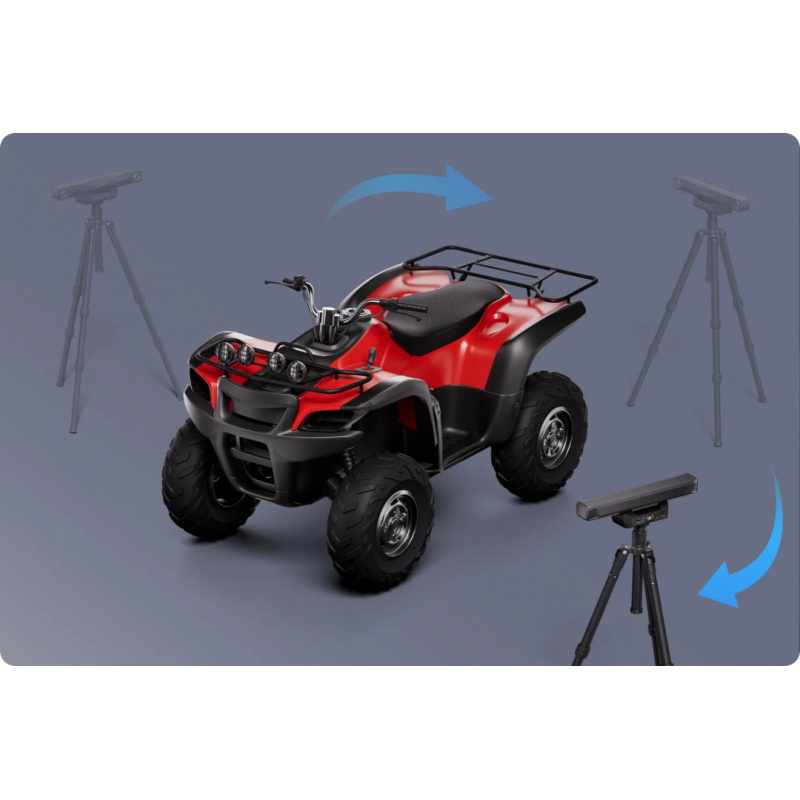

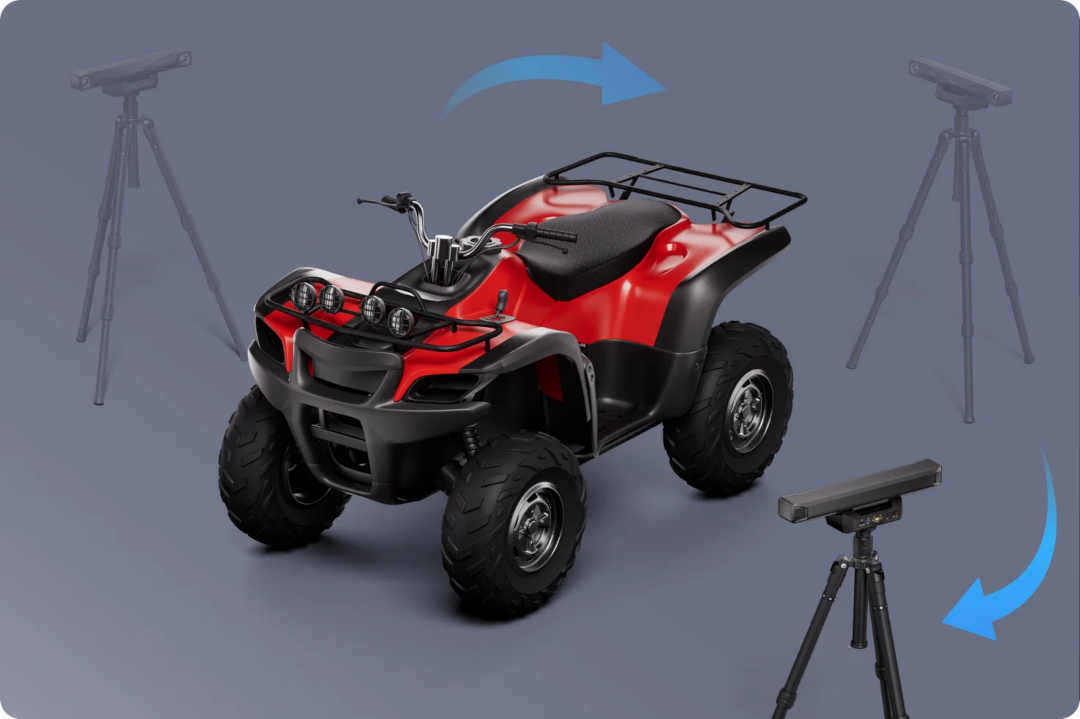

Revopoint Trackit SR umożliwia kompleksowe digitalizowanie obiektów o rozmiarach od 0,01 m do 4 m.
Główne cechy systemu Revopoint Trackit SR
- Optyczne śledzenie: pozwala na skanowanie bez nanoszenia markerów bezpośrednio na obiekt podczas pracy z trackerem
- Trzy tryby niebieskiego lasera: umożliwiają dopasowanie sposobu skanowania do detali, dużych powierzchni oraz głębokich otworów i szczelin
- Dokładność pojedynczej klatki 0,02 mm: pozwala odwzorowywać niewielkie elementy i złożoną geometrię
- Dokładność objętościowa 0,025 mm + 0,04 mm x L (m): zapewnia wysoką spójność danych podczas pomiaru większych elementów
- Szybkość do 2 000 000 pkt/s: przyspiesza digitalizację powierzchni oraz tworzenie gęstych chmur punktów
- Zakres wielkości obiektów od 10 mm do 4 m: pozwala pracować zarówno z małymi częściami, jak i większymi komponentami przemysłowymi
- WiFi 6: umożliwia bezprzewodowe przesyłanie danych skanowania do komputera
- Kamera RGB: pozwala odwzorować kolor i teksturę powierzchni w modelu 3D
- Aktywna stabilizacja termiczna: system osiąga stabilność cieplną w około 2 minuty i stale monitoruje temperaturę wewnętrzną oraz otoczenia
- Konstrukcja z włókna węglowego: zwiększa sztywność układu przy zachowaniu niewielkiej masy
- Skanowanie powierzchni ciemnych i metalicznych: niebieski laser umożliwia rejestrowanie wymagających powierzchni bez konieczności stosowania sprayu skanującego w wielu typowych zastosowaniach
- Skanowanie w terenie: system jest przeznaczony również do pracy poza laboratorium i może pracować w warunkach silnego oświetlenia zewnętrznego
- Wymienny akumulator skanera: zapewnia do około 2,5 godziny pracy i ułatwia prowadzenie mobilnych sesji pomiarowych
- Automatyzowana kalibracja: dwuosiowy gimbal usprawnia wielopozycyjną procedurę kalibracyjną
Trzy tryby niebieskiego lasera do różnych zadań pomiarowych
Trackit SR wykorzystuje trzy przełączane tryby skanowania niebieskim laserem, dzięki czemu może być stosowany zarówno do szczegółowej digitalizacji, jak i szybkiego rejestrowania większych elementów. Tryb Fine Mode z 30 krzyżowymi liniami lasera sprawdza się przy dokładnym odwzorowywaniu szczegółów i złożonych powierzchni, oferując odległość roboczą od 200 mm do 400 mm. Tryb Far Mode wykorzystuje 17 równoległych linii laserowych i pracuje z odległości od 250 mm do 500 mm, dzięki czemu pozwala szybciej przechwytywać duże oraz mało charakterystyczne powierzchnie. Z kolei Deep Hole Mode z pojedynczą linią lasera ułatwia rejestrowanie głębokich otworów, rowków, szczelin, kratek i innych miejsc o utrudnionej widoczności.

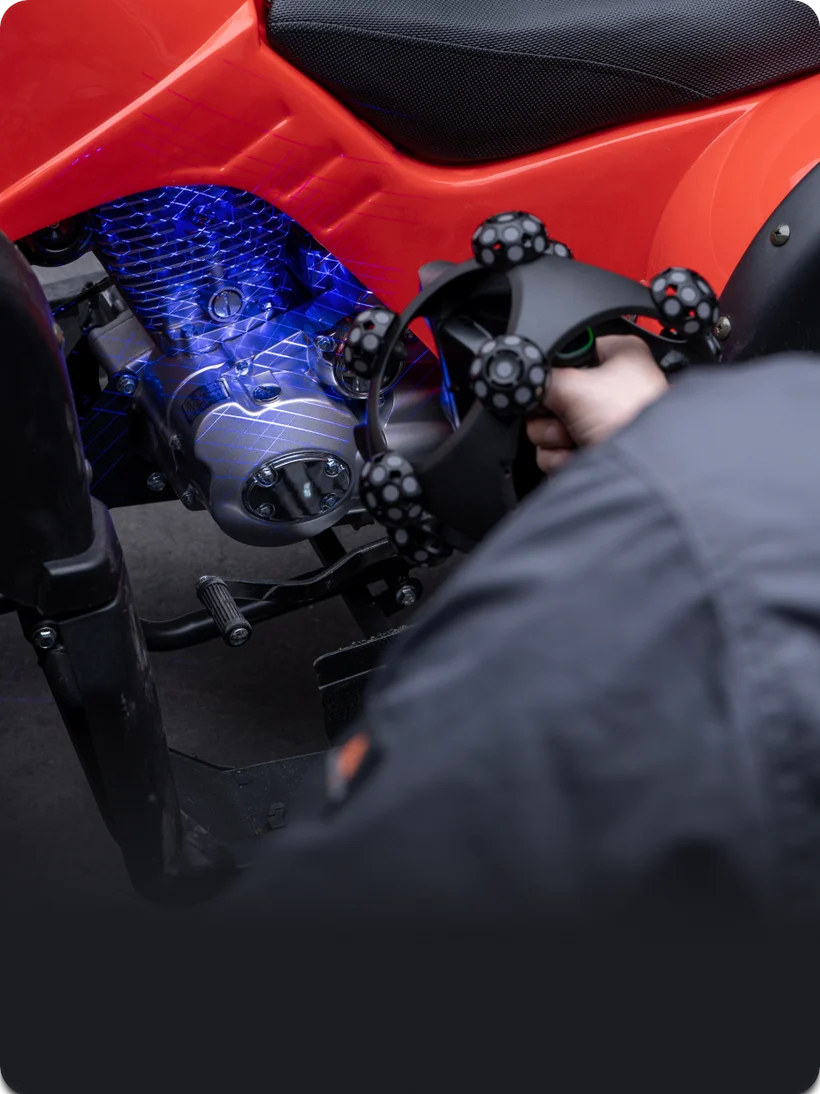

Skaner został wyposażony w trzy zróżnicowane tryby pracy oparte na niebieskim laserze, co pozwala dostosować proces pomiarowy do specyfiki każdego detalu.
Bezprzewodowa komunikacja poprzez moduł WiFi 6 pozwala na swobodne poruszanie się wokół pomiarowego obiektu bez plątaniny przewodów i konieczności ciągłego przestawiania stacji roboczej.
Duży zakres skanowania i wysoka dokładność pomiarowa
Revopoint Trackit SR jest przeznaczony do skanowania obiektów o zalecanej wielkości od 10 mm do 4 m, co pozwala wykorzystywać jeden system do digitalizacji niewielkich części mechanicznych, elementów karoserii i większych konstrukcji. Dokładność pojedynczej klatki wynosi 0,02 mm, maksymalny odstęp scalonych punktów 0,05 mm, a dokładność objętościowa systemu śledzenia wynosi 0,025 mm + 0,04 mm x L (m). Tracker pracuje w zakresie od 800 mm do 2500 mm i zapewnia objętość śledzenia 3 m³, natomiast maksymalny obszar ramki śledzenia przy 2500 mm wynosi 2075 x 1778 mm. Stabilność pomiaru wspomagają aktywne ogrzewanie oraz wewnętrzne i zewnętrzne czujniki temperatury, a producent zaleca wykonywanie najbardziej precyzyjnych pomiarów w temperaturze od 20°C do 25°C.
Lekka konstrukcja, WiFi 6 i mobilna praca ze skanerem 3D
Konstrukcja Trackit SR została przygotowana z myślą o mobilnych pomiarach przemysłowych - rama wykorzystuje włókno węglowe, a obudowa skanera wykonana jest z poliwęglanu. Skaner ma masę 1 kg, tracker 1,5 kg, dlatego cały podstawowy układ pomiarowy pozostaje stosunkowo łatwy do transportowania, a zestaw Standard Edition jest dostarczany w walizce na kółkach. Za rejestrację geometrii odpowiada niebieskie światło laserowe klasy 2, tracker wykorzystuje pasmo NIR do śledzenia, natomiast kamera RGB przechwytuje informacje o kolorze i teksturze powierzchni. Połączenie przez WiFi 6 pozwala przesyłać obraz i dane bezprzewodowo do komputera, a podgląd skanowania może być również wyświetlany na urządzeniu mobilnym. W standardowym trybie śledzenia optycznego markery na skanowanym obiekcie nie są wymagane, jednak są wykorzystywane podczas samodzielnego skanowania w trybie Marker Scan oraz przy wybranych procedurach wielostanowiskowych.

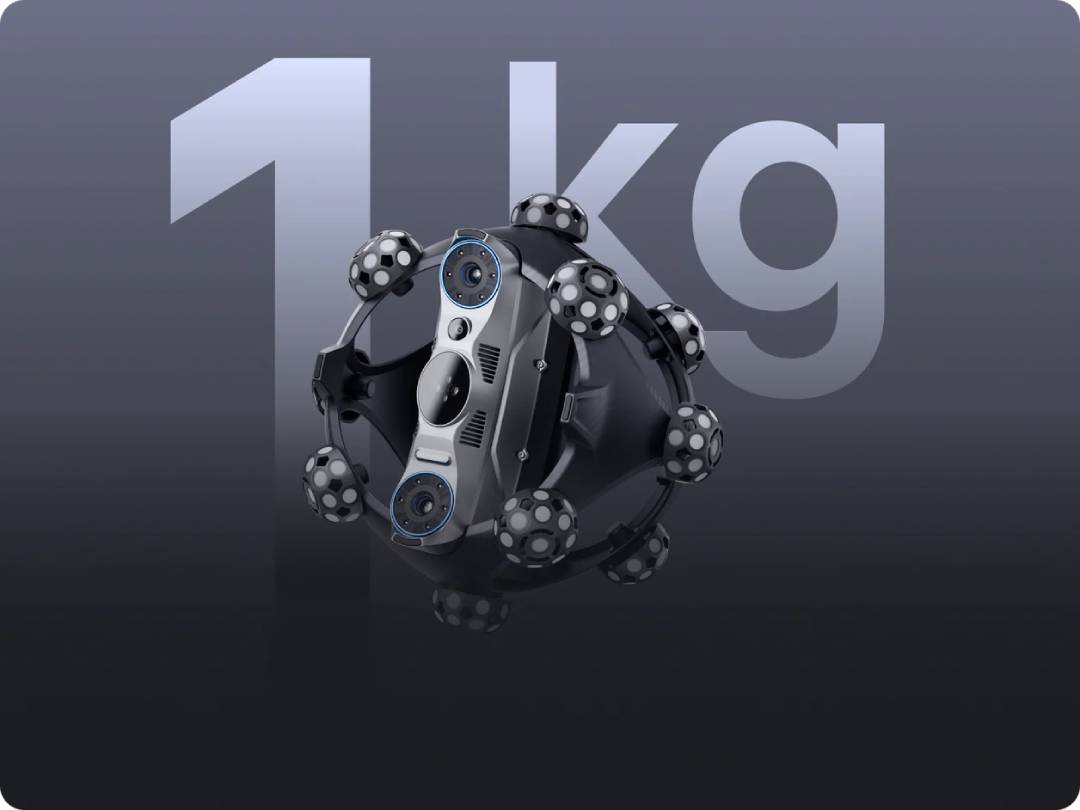

Obudowa skanera opiera się na lekkiej i ultra sztywnej ramie z włókna węglowego oraz poliwęglanu, co zapewnia masę skanera na poziomie zaledwie 1 kg oraz masę trackera wynoszącą 1,5 kg.

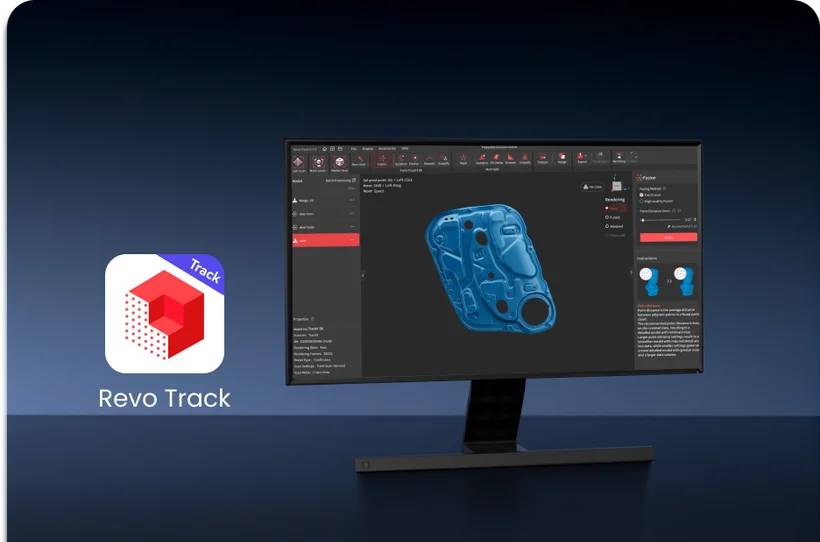

Oprogramowanie Revo Track umożliwia pełną obróbkę chmury punktów, edycję siatek oraz łatwy eksport plików w formatach PLY, OBJ, STL, ASC, 3MF, GLTF i FBX.
Revo Track, Revo Measure i Revo Design - oprogramowanie do skanów 3D
Bezpłatne oprogramowanie Revo Track obsługuje skanowanie, przetwarzanie, edycję, łączenie danych oraz kalibrację systemu Trackit SR i jest dostępne dla komputerów z systemami Windows oraz macOS. Program umożliwia eksport modeli w formatach PLY, OBJ, STL, ASC, 3MF, GLTF i FBX, dzięki czemu dane mogą być wykorzystywane w aplikacjach CAD, programach do modelowania 3D oraz slicerach do druku 3D. Dodatkowo dostępne jest Revo Design przeznaczone do edycji siatek, modelowania swobodnego i parametrycznego oraz procesów scan-to-CAD, a Revo Measure pozwala wykonywać pomiary wymiarowe, analizę GD&T, analizę odchyłek i porównania skanów z modelami CAD. Licencja Revo Measure nie wchodzi w skład Standard Edition - roczna licencja jest dołączona do wersji CMM Edition. Revo Track może być również integrowany z aplikacjami zewnętrznymi za pomocą opcjonalnej funkcji zdalnego sterowania TCP.
Zawartość zestawu
- Skaner Revopoint Trackit SR
- Tracker
- Dwuosiowy gimbal do automatyzowanej kalibracji
- Statyw
- Płyta adaptera gimbala
- Uchwyt szybkozłączny
- Płyta kalibracyjna
- Tyczka kalibracyjna
- Zasilacz
- Przewód Tracker - PC
- Przewód Skaner - PC
- Przewód Tracker - Skaner
- Przewód Tracker - Gimbal
- Osłona na przewody
- 20 markerów magnetycznych
- 200 markerów samoprzylepnych
- Walizka transportowa na kółkach
- 2 akumulatory do skanera
- Ładowarka do akumulatorów skanera

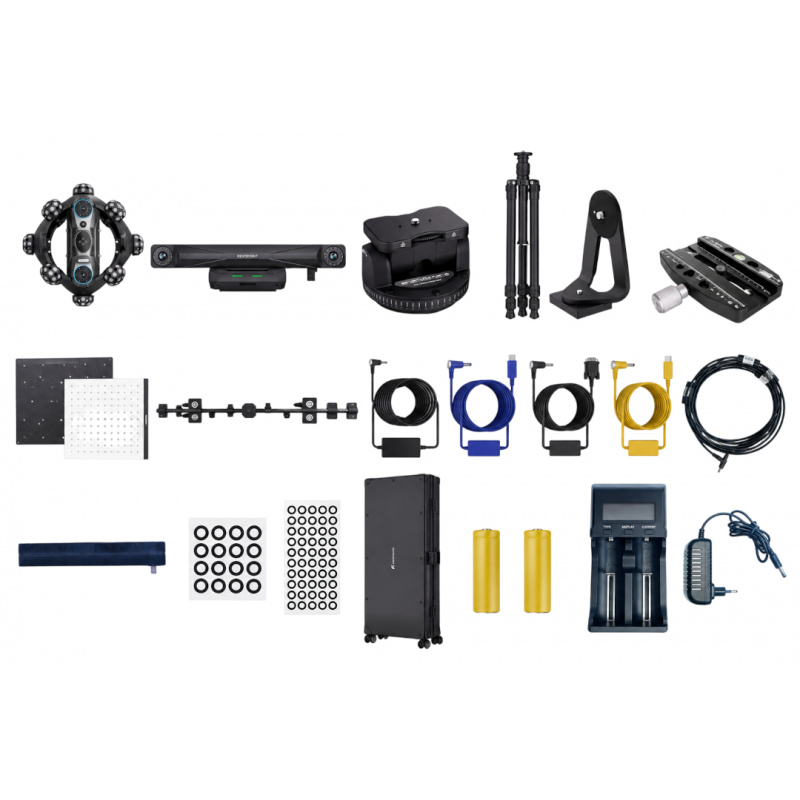

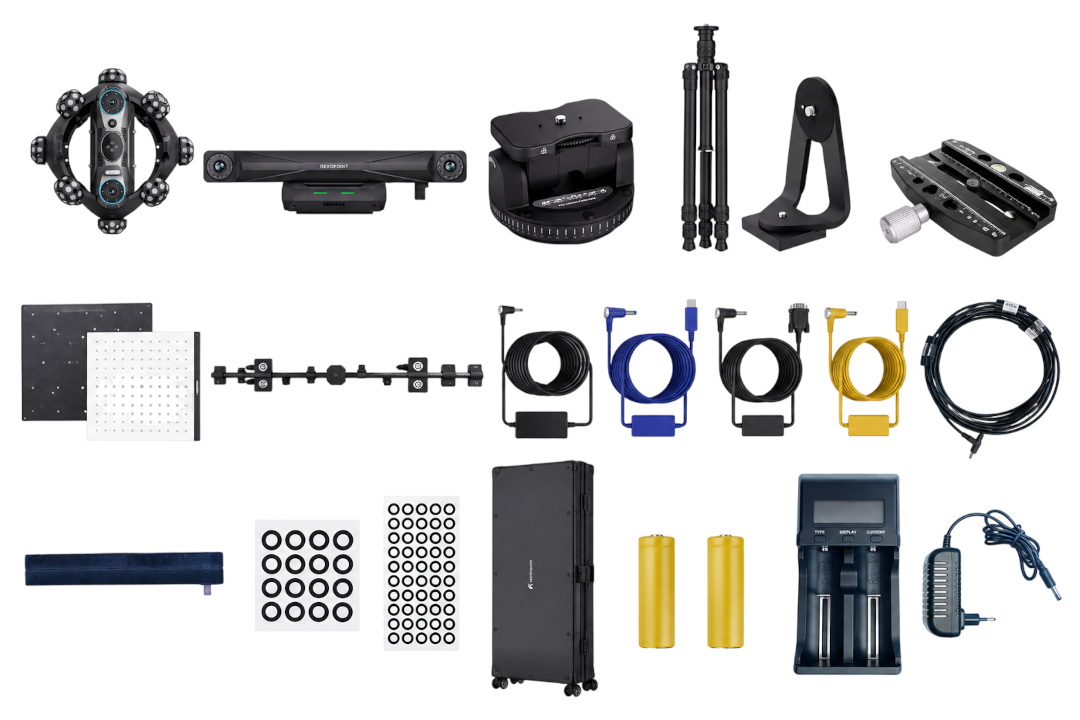

Elementy wchodzące w skład zestawu.
| Specyfikacja techniczna skanera 3D Revopoint Trackit SR | |
|---|---|
| Skaner Trackit SR | |
| Dokładność pojedynczej klatki | 0,02 mm |
| Standard testu akceptacyjnego | VDI/VDE 2634 część 3 oraz ISO 10360-13 |
| Odległość scalonych punktów | do 0,05 mm |
| Szybkość skanowania | do 2 000 000 pkt/s |
| Źródło światła - Fine Mode | 30 krzyżowych linii niebieskiego lasera |
| Źródło światła - Far Mode | 17 równoległych linii niebieskiego lasera |
| Źródło światła - Deep Hole Mode | 1 linia niebieskiego lasera |
| Klasa lasera | klasa 2 |
| Odległość robocza - 30 linii krzyżowych | od 200 mm do 400 mm |
| Odległość robocza - 17 linii równoległych | od 250 mm do 500 mm |
| Odległość robocza - pojedyncza linia | od 200 mm do 400 mm |
| Obszar pojedynczego ujęcia przy najbliższej odległości | 123 x 130 mm przy 200 mm |
| Obszar pojedynczego ujęcia przy największej odległości | 330 x 325 mm przy 500 mm |
| Zalecany zakres wielkości skanowanych obiektów | od 10 mm do 4 m |
| Łączność bezprzewodowa skanera | WiFi 6 |
| Czas pracy skanera na baterii | do 2,5 godziny |
| Temperatura pracy | od 0°C do 30°C |
| Zalecana temperatura dla najwyższej dokładności | od 20°C do 25°C |
| Formaty wyjściowe | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiał ramy | włókno węglowe |
| Materiał obudowy | poliwęglan |
| Rejestrowanie tekstur | kamera RGB |
| Tracker | |
| Dokładność objętościowa systemu śledzenia | 0,025 mm + 0,04 mm x L (m) |
| Odległość robocza trackera | od 800 mm do 2500 mm |
| Minimalny obszar ramki śledzenia | 587 x 569 mm przy 800 mm |
| Maksymalny obszar ramki śledzenia | 2075 x 1778 mm przy 2500 mm |
| Objętość śledzenia | 3 m³ |
| Pasmo śledzenia | NIR |
| Łączność bezprzewodowa trackera | WiFi 6 |
| Rekalibracja użytkownika | kalibracja ręczna |
| Automatyzowana kalibracja | dwuosiowy gimbal do wielopozycyjnej procedury kalibracyjnej |
| Obsługiwane akcesoria | płyta kalibracyjna, tyczka kalibracyjna, Anchor Block, Battery Grip |
| Wymiary i masa | |
| Wymiary skanera | 250 x 250 x 177 mm |
| Masa skanera | 1 kg |
| Wymiary trackera | 441 x 111 x 103 mm |
| Masa trackera | 1,5 kg |
| Łączna masa skanera i trackera | 2,5 kg |
