Opis produktu: Skaner 3D - Revopoint POP 4 - Premium Edition
Revopoint POP 4 to hybrydowy skaner 3D do małych i średnich obiektów, przystosowany zarówno do pracy ręcznej, jak i stacjonarnej. Łączy 30 niebieskich linii krzyżowych, pojedynczą linię laserową do odwzorowywania głębokich otworów oraz pełnopolowe światło strukturalne i technologię VCSEL, oferując 5 trybów skanowania. Zapewnia dokładność pojedynczej klatki do 0,03 mm, dokładność objętościową 0,03 mm + 0,05 mm x L oraz prędkość rejestrowania do 105 fps. Odległość robocza wynosi od 200 mm do 800 mm, a obsługiwany zakres obejmuje obiekty o objętości od 10 x 10 x 10 mm do 2 x 2 x 2 m. Skaner rejestruje geometrię wraz z kolorem, wykorzystuje segmentację obiektów wspieraną przez AI i umożliwia pracę na zewnątrz przy oświetleniu do 100 000 lx. Kompaktowa obudowa o wymiarach 160 x 30 x 72 mm i masie 286 g ułatwia mobilną digitalizację części technicznych, modeli, postaci oraz elementów przeznaczonych do druku 3D i inżynierii odwrotnej. Wersja Premium zawiera dodatkowo uchwyt akumulatorowy o pojemności 5500 mAh, zapewniający około 4 godzin pracy, walizkę transportową oraz filtr, który pozwala korzystać z niebieskiego lasera w intensywnym świetle zewnętrznym.

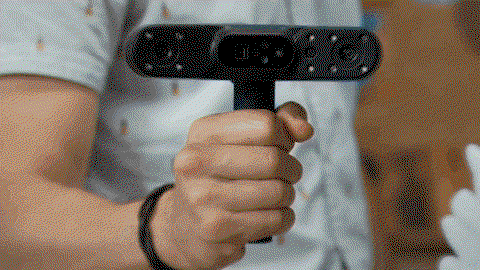

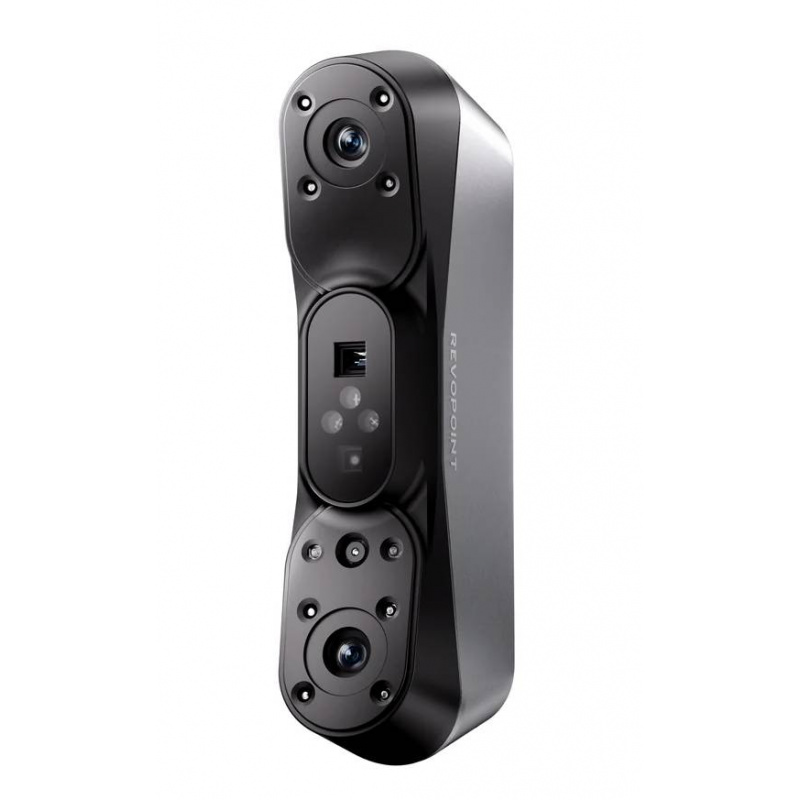

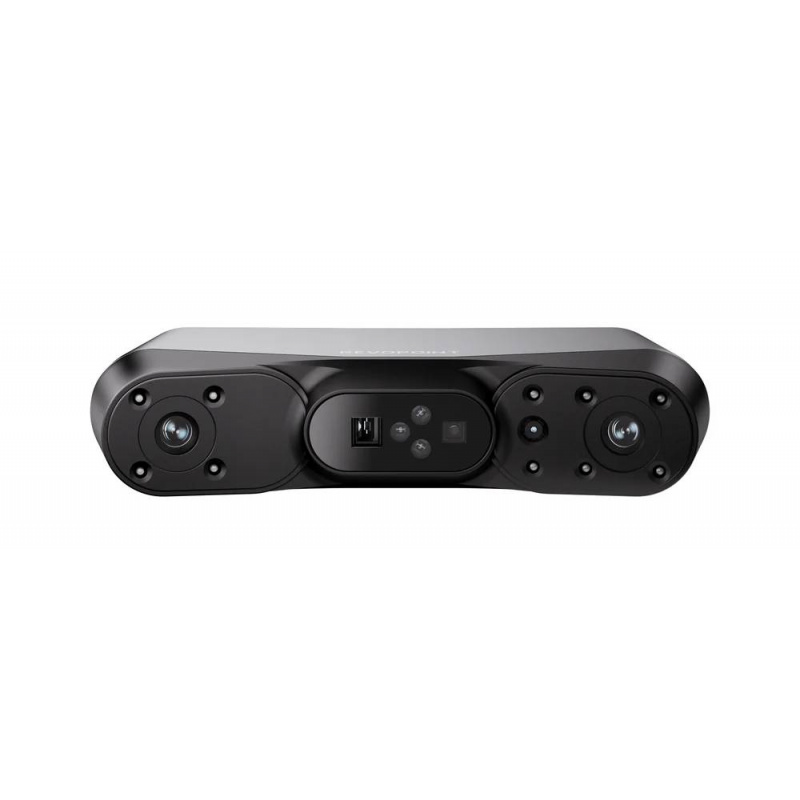

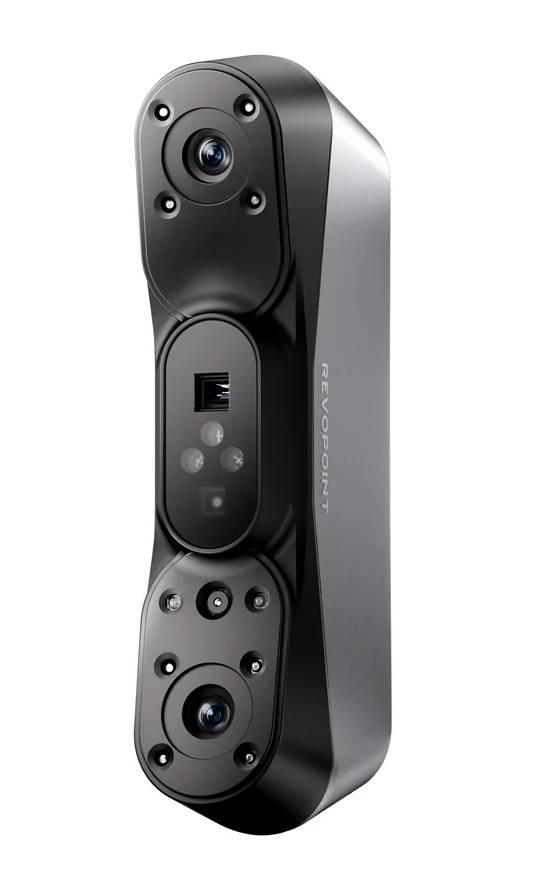

Skaner 3D - Revopoint POP 4 - Premium Edition.
Skaner obsługuje 5 trybów - szybki tryb 30 niebieskich linii krzyżowych, tryb pojedynczej linii do głębokich otworów, Full-Field HD, VCSEL Rapid oraz Hybrid HD.
Technologia skanowania 3D i pięć trybów pracy

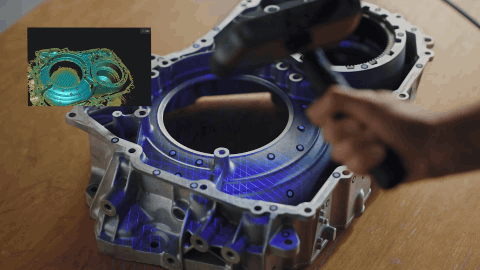

Revopoint POP 4 łączy 30 niebieskich linii krzyżowych, pojedynczą linię lasera, pełnopolowe światło strukturalne bliskiej podczerwieni oraz projektor VCSEL. Tryb High Speed jest przeznaczony do szybkiego skanowania części technicznych, także o ciemnych lub błyszczących powierzchniach, natomiast pojedyncza linia ułatwia dotarcie do głębokich otworów i wąskich szczelin. Full-Field HD pozwala sprawnie przechwytywać ludzi i obiekty o bogatej geometrii, a VCSEL Rapid zwiększa obszar roboczy i ułatwia pracę w silnym świetle. Hybrid HD łączy zalety pełnopolowego światła strukturalnego i VCSEL, zapewniając szybkie pozyskiwanie gęstej chmury punktów. W trybach laserowych należy korzystać z markerów umożliwiających stabilne śledzenie położenia skanera. W trybach światła strukturalnego znaczniki nie są konieczne dla obiektów posiadających wyraźne i zróżnicowane cechy geometryczne. W przypadku powierzchni pozbawionych charakterystycznych elementów markery mogą poprawić stabilność łączenia kolejnych klatek.
Precyzja pomiaru, szybkość i zakres skanowania

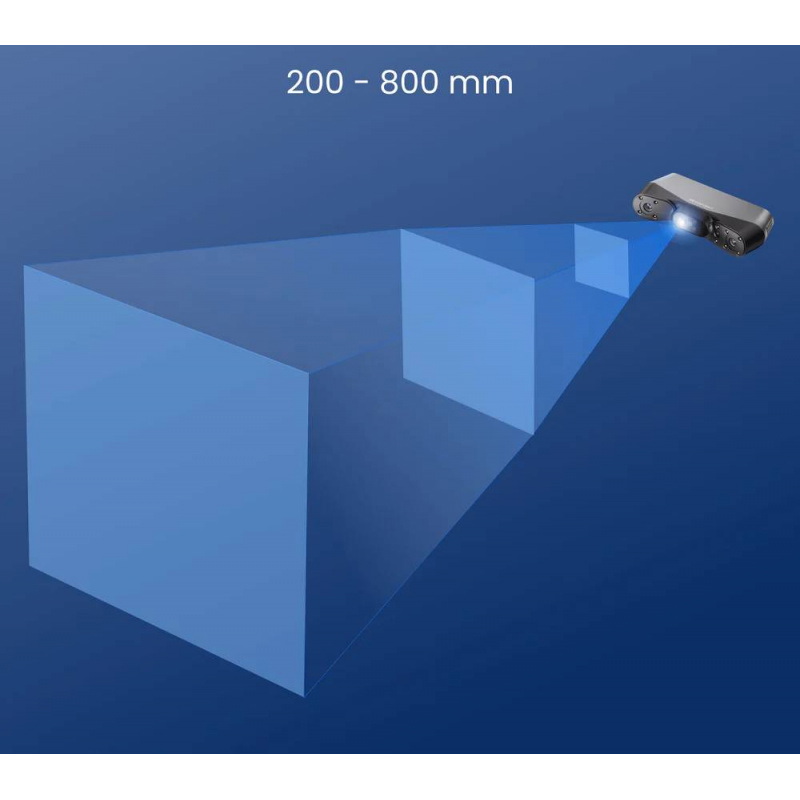

Dokładność pojedynczej klatki wynosi do 0,03 mm w trybie lasera liniowego, do 0,08 mm w trybie Full-Field oraz do 0,1 mm lub 0,2 mm w trybie VCSEL - zależnie od odległości roboczej. Dokładność objętościowa w trybie wieloliniowym jest określana wzorem 0,03 mm + 0,05 mm x L, gdzie L oznacza długość obiektu podaną w metrach. Skanowanie laserowe może odbywać się z prędkością do 105 fps przy akceleracji NVIDIA lub do 60 fps podczas obliczeń wykonywanych przez procesor. Odległość robocza wynosi od 200 mm do 400 mm dla lasera, od 250 mm do 500 mm dla trybów Full-Field HD i Hybrid HD oraz od 300 mm do 800 mm dla VCSEL. Skaner obsługuje obiekty o objętości od 10 x 10 x 10 mm do 2 x 2 x 2 m. Przy odległości 200 mm pojedynczy obszar przechwytywania wynosi 131 x 134 mm. W trybie VCSEL przy odległości 800 mm może wzrosnąć do 505 x 538 mm, co usprawnia digitalizację większych powierzchni.

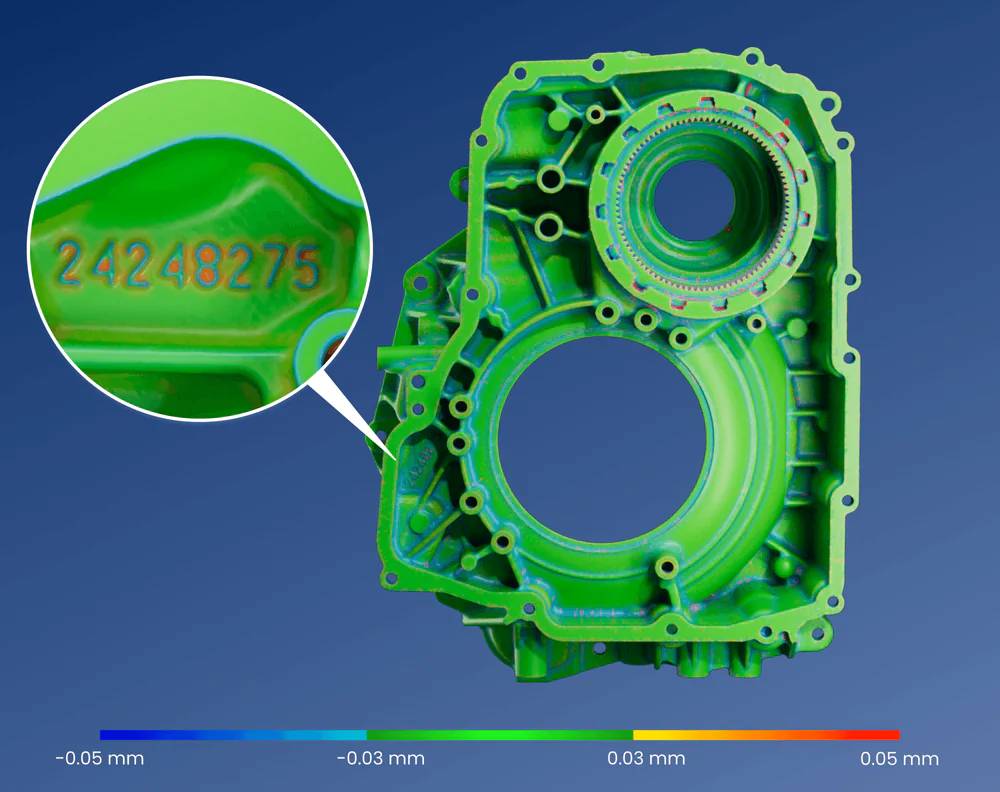

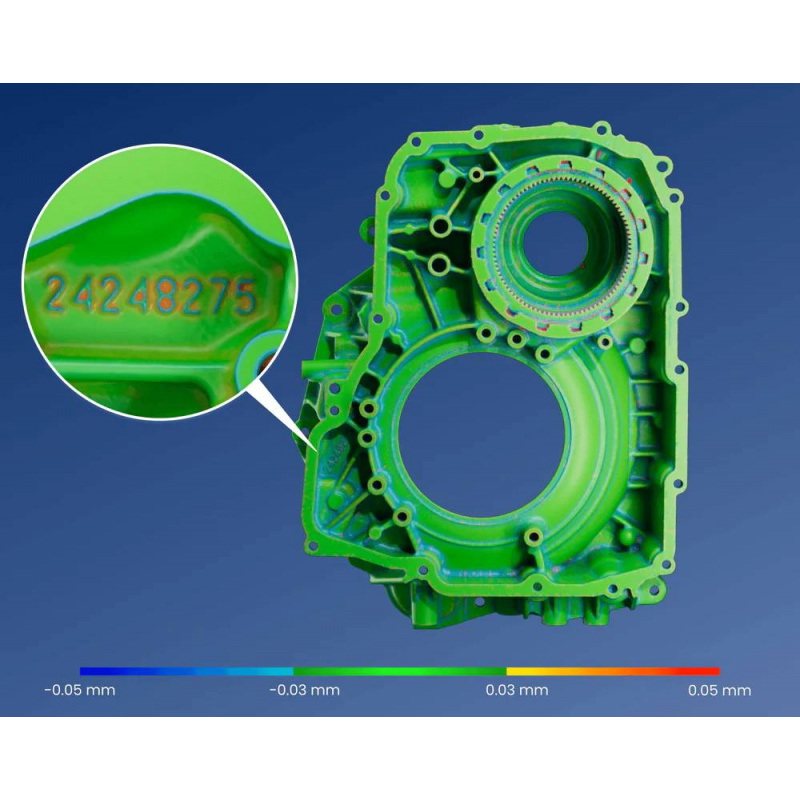

Dokładność objętościowa 0,03 mm + 0,05 mm x L zapewnia wiarygodne dane wymiarowe podczas skanowania wieloliniowego.

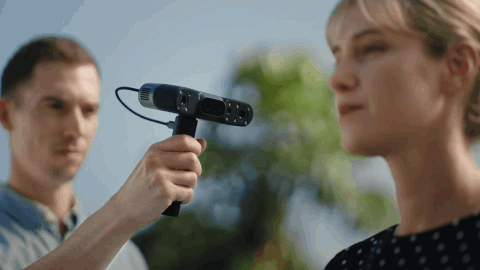

Tryb VCSEL obsługuje oświetlenie o natężeniu do 100 000 lx, co daje możliwość pracy w plenerze.
Skanowanie w kolorze, praca na zewnątrz i zasilanie
Kamera RGB o rozdzielczości 1,3 MPx oraz dwie białe diody doświetlające pozwalają rejestrować geometrię obiektów wraz z ich kolorami i teksturami. Technologia 3D Gaussian Splatting umożliwia także dokładniejsze odwzorowanie sposobu, w jaki światło oddziałuje z powierzchnią, co ułatwia digitalizację włosów, tkanin, refleksów oraz materiałów półprzezroczystych. Gotowe dane można eksportować bezpośrednio w formacie Splat. Tryb VCSEL umożliwia stabilne skanowanie na zewnątrz przy natężeniu oświetlenia do 100 000 lx, natomiast tryb lasera wieloliniowego standardowo obsługuje warunki do 50 000 lx. Dołączony do wersji Premium filtr pozwala korzystać z niebieskiego lasera również przy oświetleniu sięgającym 100 000 lx. Skaner nie ma wbudowanego akumulatora, jednak zestaw Premium Edition zawiera uchwyt akumulatorowy o pojemności 5500 mAh, który zapewnia około 4 godzin mobilnej pracy bez konieczności stałego podłączenia do zewnętrznego źródła zasilania.

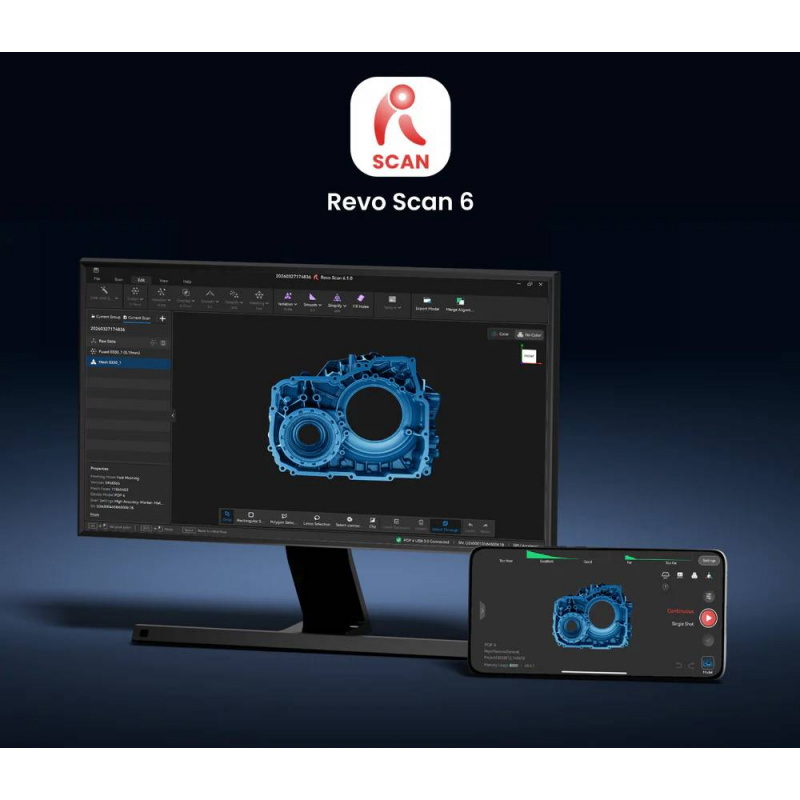

Łączność bezprzewodowa i oprogramowanie Revo Scan 6
Revopoint POP 4 Premium Edition obsługuje WiFi 6, Bluetooth 4.1 oraz przewodowe połączenie przez USB 3.0 typu C. Dołączony do zestawu uchwyt akumulatorowy zasila skaner podczas pracy bezprzewodowej i zapewnia około 4 godzin mobilnego skanowania, ograniczając konieczność stałego podłączania urządzenia do zewnętrznego źródła zasilania. Tryby Full-Field i VCSEL mogą być obsługiwane bezpośrednio za pomocą zgodnego urządzenia mobilnego, natomiast skanowanie wieloliniowym laserem wymaga połączenia z komputerem przez WiFi i wykorzystania jego mocy obliczeniowej. Bezpłatne oprogramowanie Revo Scan 6 umożliwia rejestrowanie chmur punktów, łączenie i oczyszczanie skanów, wygładzanie powierzchni oraz eksport gotowych modeli. Program obsługuje formaty PLY, OBJ, STL, ASC, 3MF, GLTF, FBX i Splat, dzięki czemu dane można wykorzystać w środowiskach CAD, programach graficznych i slicerach do druku 3D. Ekosystem producenta obejmuje również osobno sprzedawane narzędzia Revo Design do inżynierii odwrotnej i konwersji scan-to-CAD oraz Revo Measure do kontroli wymiarowej i porównywania skanów z modelami referencyjnymi.
Tryb hybrydowy HD łączy zalety trybów Full-Field i VCSEL zapewniając szybkie i precyzyjne skanowanie 3D oraz niezawodne śledzenie obiektu.

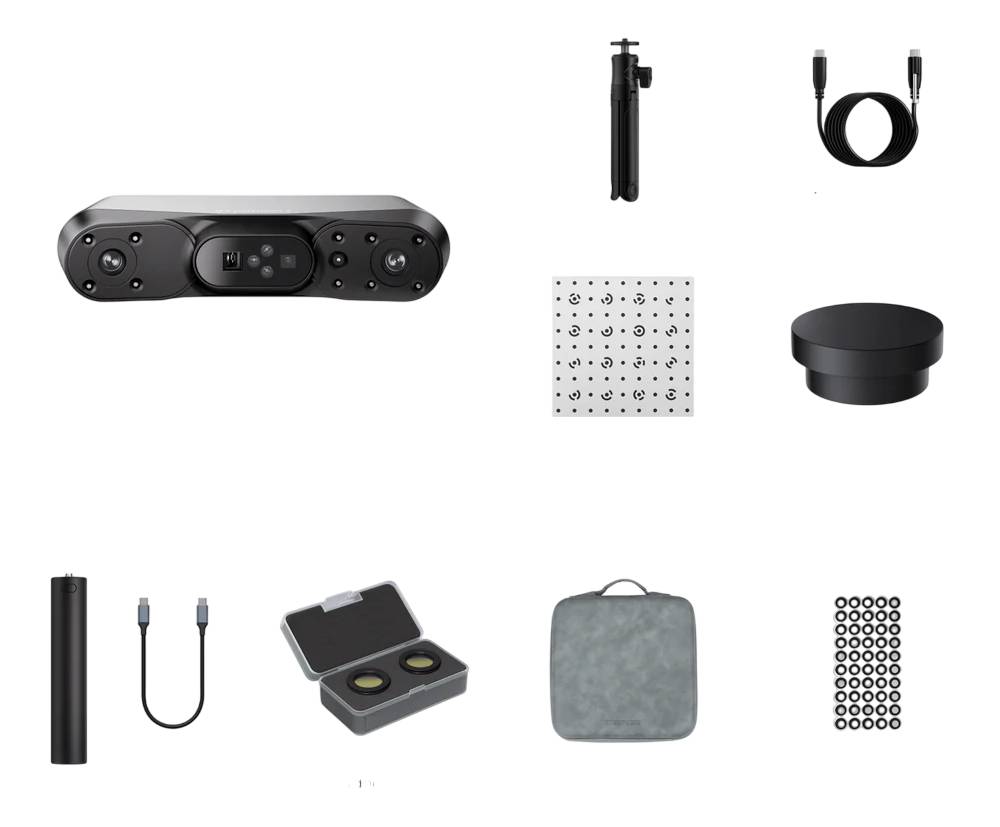

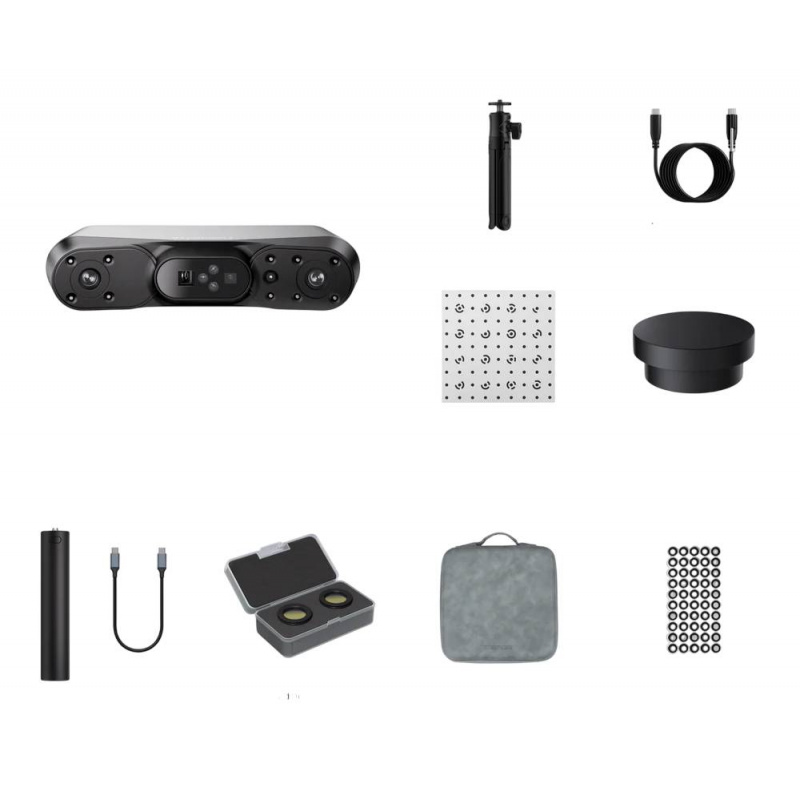

Elementy wchodzące w skład zestawu.
Zawartość zestawu Revopoint POP 4 Standard Edition
- Skaner 3D Revopoint POP 4

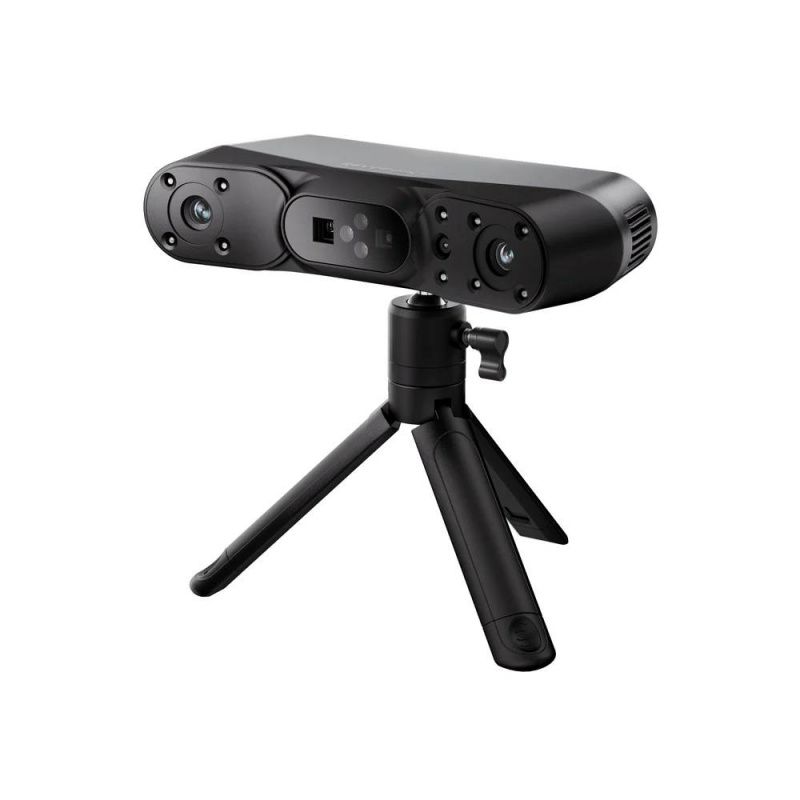

- Statyw
- Przewód do transmisji danych USB typu C - USB typu C o długości 2 m
- Miniaturowy stół obrotowy
- Plansza kalibracyjna
- Markery - 500 sztuk
- Uchwyt akumulatorowy + przewód
- Filtr do skanowania laserowego w pełnym słońcu
- Walizka transportowa
| Specyfikacja techniczna skanera 3D Revopoint POP 4 | |
|---|---|
| Typ skanowania | ręczne i stacjonarne |
| Technologia skanowania | niebieski laser wieloliniowy, pełnopolowe światło strukturalne bliskiej podczerwieni oraz światło strukturalne VCSEL |
| Rozmiar skanowanych obiektów | małe i średnie |
| Dokładność pojedynczej klatki - laser liniowy | do 0,03 mm |
| Dokładność pojedynczej klatki - pełnopolowe światło strukturalne | do 0,08 mm |
| Dokładność pojedynczej klatki - VCSEL | do 0,10 mm przy odległości od 300 mm do 500 mm oraz do 0,20 mm przy odległości od 500 mm do 800 mm |
| Dokładność objętościowa | 0,03 mm + 0,05 mm x L (m) |
| Rozstaw punktów po scaleniu | do 0,05 mm |
| Odległość robocza - laser wieloliniowy | od 200 mm do 400 mm |
| Odległość robocza - Full-Field HD i Hybrid HD | od 250 mm do 500 mm |
| Odległość robocza - VCSEL | od 300 mm do 800 mm |
| Obszar pojedynczego przechwytywania z najmniejszej odległości | 131 x 134 mm przy odległości 200 mm |
| Obszar pojedynczego przechwytywania z największej odległości - laser wieloliniowy i Full-Field | 312 x 269 mm przy odległości 400 mm |
| Obszar pojedynczego przechwytywania z największej odległości - VCSEL | 505 x 538 mm przy odległości 800 mm |
| Kątowe pole widzenia | 46° x 37° |
| Minimalna objętość skanowania | 10 x 10 x 10 mm |
| Maksymalna objętość skanowania | 2 x 2 x 2 m |
| Prędkość skanowania - laser wieloliniowy | do 105 fps przy wykorzystaniu karty graficznej NVIDIA lub do 60 fps przy obliczeniach wykonywanych przez procesor |
| Prędkość skanowania - pełnopolowe światło strukturalne | do 20 fps |
| Prędkość skanowania - VCSEL | do 30 fps |
| Liczba rejestrowanych punktów - laser wieloliniowy | do 2 000 000 punktów/s |
| Liczba rejestrowanych punktów - pełnopolowe światło strukturalne | do 5 000 000 punktów/s |
| Rozdzielczość kamery RGB | 1,3 MPx |
| Skanowanie w kolorze | tak |
| Metody śledzenia | cechy geometryczne, markery, markery globalne i kolor |
| Skanowanie na zewnątrz | tak |
| Maksymalne natężenie oświetlenia - laser wieloliniowy | do 50 000 lx |
| Maksymalne natężenie oświetlenia - laser wieloliniowy z filtrem zewnętrznym | do 100 000 lx |
| Maksymalne natężenie oświetlenia - VCSEL | do 100 000 lx |
| Źródła światła 3D | 30 niebieskich krzyżowych linii laserowych, 1 niebieska linia laserowa do skanowania głębokich otworów, pełnopolowe światło strukturalne bliskiej podczerwieni oraz światło strukturalne VCSEL bliskiej podczerwieni |
| Diody doświetlające | 8 - 4 diody podczerwone i 4 niebieskie diody LED |
| Białe diody błyskowe | 2 |
| Obliczenia wykonywane przez wbudowany układ | obliczanie mapy głębi |
| Liczba przycisków | 4 |
| Minimalne wymagania komputera | |
| Minimalne wymagania macOS - procesor | Apple M1 Pro, M1 Max lub M1 Ultra |
| Minimalne wymagania macOS - pamięć RAM | co najmniej 16 GB |
| Minimalne wymagania Windows - procesor | Intel Core i7 13. generacji lub AMD Ryzen 7 5800 |
| Minimalne wymagania Windows - pamięć RAM | co najmniej 16 GB |
| Minimalne wymagania Windows - karta graficzna | NVIDIA GeForce RTX 3060 z 8 GB pamięci |
| Alternatywne minimalne wymagania procesora | co najmniej 8 rdzeni, 16 wątków i bazowa częstotliwość taktowania co najmniej 2,4 GHz |
| Obsługiwane układy graficzne | NVIDIA, AMD oraz układy graficzne Apple |
| Zalecane wymagania komputera | |
| Zalecane wymagania macOS - procesor | Apple M3 Pro, M3 Max, M3 Ultra lub wydajniejszy |
| Zalecane wymagania macOS - pamięć RAM | co najmniej 24 GB |
| Zalecane wymagania Windows - procesor | Intel Core i9 12. generacji lub wydajniejszy |
| Zalecane wymagania Windows - pamięć RAM | co najmniej 32 GB |
| Zalecane wymagania Windows - karta graficzna | NVIDIA RTX 4060 z 8 GB pamięci lub wydajniejsza |
| Wymagania urządzeń mobilnych | |
| Android - procesor | Snapdragon 8 Gen 1, Dimensity 9000, Kirin 9000S lub układ o porównywalnej albo wyższej wydajności |
| Android - pamięć RAM | co najmniej 12 GB |
| Android - wersja systemu | Android 11 lub nowszy |
| Android - pamięć urządzenia | co najmniej 128 GB |
| iPhone - obsługiwane modele | modele nowsze niż iPhone X |
| iPhone - wersja systemu | iOS 14.0 lub nowszy |
| iPhone - pamięć RAM | więcej niż 4 GB |
| iPhone - pamięć urządzenia | co najmniej 64 GB |
| iPad - obsługiwane modele | iPad 10. generacji lub nowszy |
| Obsługa trybu lasera wieloliniowego na urządzeniach mobilnych | tryb nie obsługuje samodzielnej pracy wyłącznie ze smartfonem - skaner musi być połączony przez WiFi z komputerem, a interfejs skanowania jest przesyłany w czasie rzeczywistym na urządzenie mobilne |
| Samodzielna praca z urządzeniem mobilnym | tryby pełnopolowego światła strukturalnego i VCSEL mogą być obsługiwane bezpośrednio z urządzenia mobilnego |
| Łączność, oprogramowanie i zasilanie | |
| Obsługiwane systemy operacyjne | Windows 10 i Windows 11 w wersji 64-bitowej, Android, macOS 11.0 lub nowszy oraz iOS - obsługa iOS oznaczona przez producenta jako Coming Soon |
| Formaty plików wyjściowych | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX i Splat |
| Tworzenie modeli gotowych do druku 3D | tak |
| WiFi | WiFi 6 |
| Bluetooth | 4.1 |
| Typ połączenia przewodowego | USB 3.0 typu C - USB typu C |
| Wymagania dotyczące zasilania | DC 5 V / 2 A |
| Skanowanie obiektów specjalnych | podczas skanowania powierzchni przezroczystych lub silnie odbijających światło zalecane jest zastosowanie preparatu matującego |
| Kalibracja wykonywana przez użytkownika | tak |
| Obsługiwane akcesoria | zestaw bloków z markerami, Mobile Kit 4. generacji oraz dwuosiowy stół obrotowy II |
| Pojemność uchwytu akumulatorowego | 5500 mAh |
| Przybliżony czas pracy z uchwytem akumulatorowym | około 4 godzin przy przeciętnym poborze mocy |
| Informacje dodatkowe i bezpieczeństwo | |
| Warunki pomiaru dokładności | wartości dokładności uzyskano w kontrolowanym środowisku laboratoryjnym - rzeczywiste rezultaty mogą różnić się w zależności od warunków pracy i sposobu obsługi urządzenia |
| Klasa lasera | klasa 1 - należy unikać długotrwałego, bezpośredniego kierowania światła w stronę oczu |
| Ostrzeżenie dotyczące światła błyskowego | urządzenie wykorzystuje migające źródła światła, które mogą być nieodpowiednie dla osób z epilepsją fotogenną |
| Wymiary | 160 x 30 x 72 mm |
| Masa | 286 g |
