Opis produktu: Skaner 3D - Revopoint POP 4 - Standard Edition
Revopoint POP 4 to hybrydowy skaner 3D do małych i średnich obiektów, przeznaczony do pracy ręcznej i stacjonarnej. Łączy niebieski laser wieloliniowy, pojedynczą linię laserową oraz światło strukturalne Full-Field i VCSEL, oferując łącznie 5 trybów skanowania. Urządzenie zapewnia dokładność pojedynczej klatki do 0,03 mm, dokładność objętościową 0,03 mm + 0,05 mm x L oraz prędkość skanowania do 105 fps. Odległość robocza wynosi od 200 mm do 800 mm, a obsługiwany zakres obiektów sięga od 10 x 10 x 10 mm do 2 x 2 x 2 m. Skaner umożliwia rejestrowanie kolorów, segmentację obiektów z wykorzystaniem AI oraz pracę na zewnątrz przy oświetleniu do 100 000 lx. Kompaktowa konstrukcja o wymiarach 160 x 30 x 72 mm i masie 286 g ułatwia mobilne skanowanie części, modeli, osób i elementów przeznaczonych do druku 3D lub inżynierii odwrotnej.

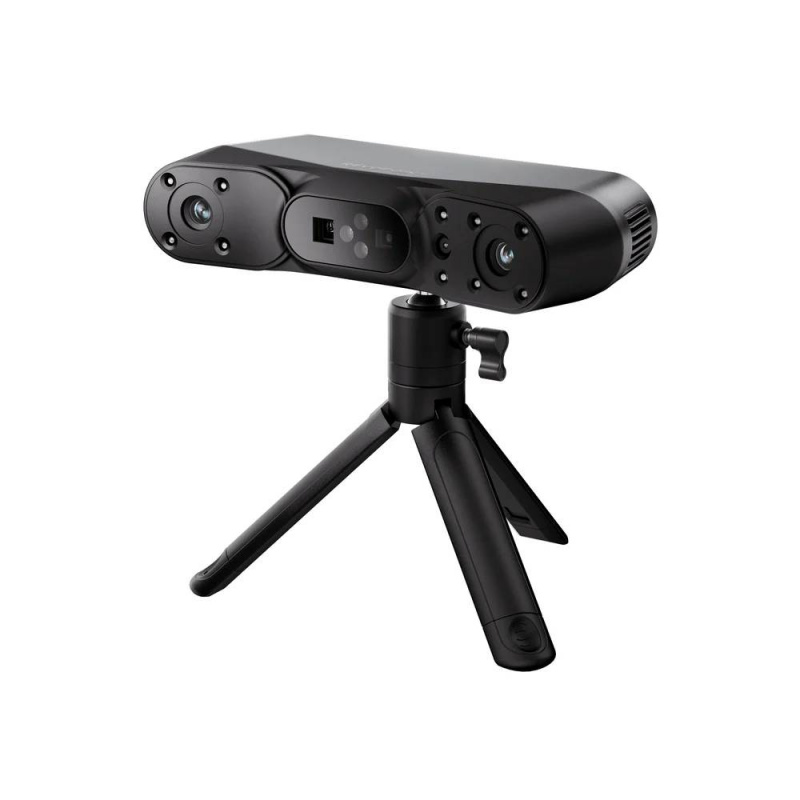

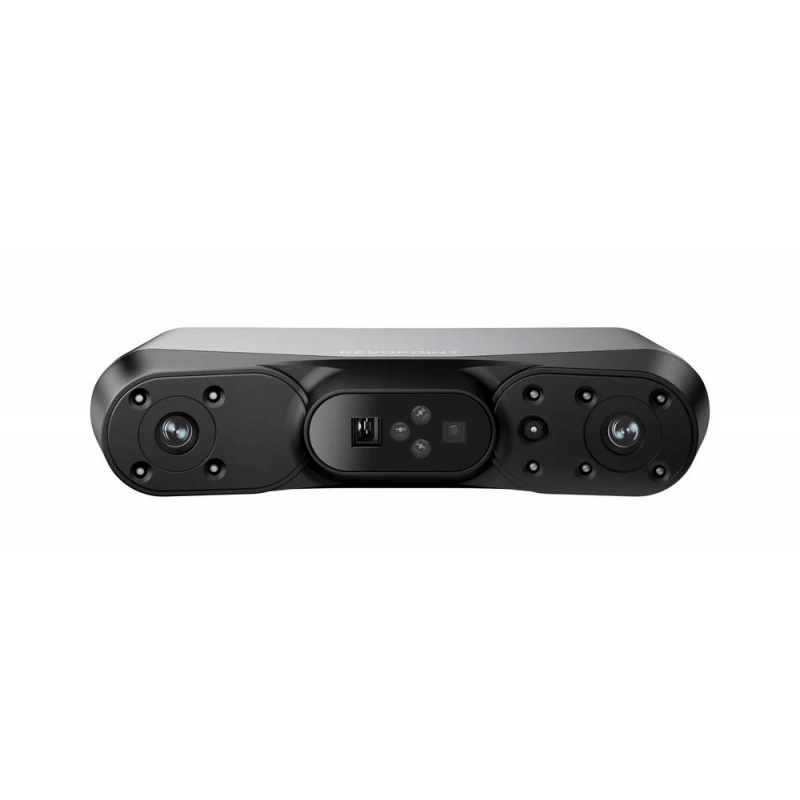

Skaner 3D - Revopoint POP 4 - Standard Edition.

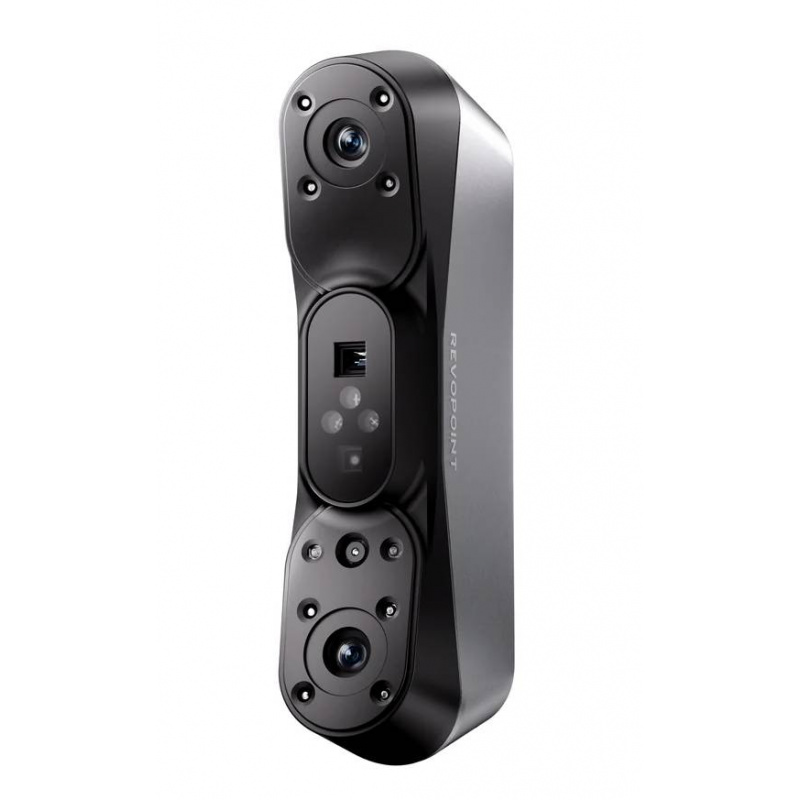

Skaner obsługuje 5 trybów - szybki tryb 30 niebieskich linii krzyżowych, tryb pojedynczej linii do głębokich otworów, Full-Field HD, VCSEL Rapid oraz Hybrid HD.
Technologia skanowania 3D i pięć trybów pracy
Revopoint POP 4 łączy 30 niebieskich linii krzyżowych, pojedynczą linię lasera, pełnopolowe światło strukturalne bliskiej podczerwieni oraz projektor VCSEL. Tryb High Speed jest przeznaczony do szybkiego skanowania części technicznych, także o ciemnych lub błyszczących powierzchniach, natomiast pojedyncza linia ułatwia dotarcie do głębokich otworów i wąskich szczelin. Full-Field HD pozwala sprawnie przechwytywać ludzi i obiekty o bogatej geometrii, a VCSEL Rapid zwiększa obszar roboczy i ułatwia pracę w silnym świetle. Hybrid HD łączy zalety pełnopolowego światła strukturalnego i VCSEL, zapewniając szybkie pozyskiwanie gęstej chmury punktów. W trybach laserowych należy korzystać z markerów umożliwiających stabilne śledzenie położenia skanera. W trybach światła strukturalnego znaczniki nie są konieczne dla obiektów posiadających wyraźne i zróżnicowane cechy geometryczne. W przypadku powierzchni pozbawionych charakterystycznych elementów markery mogą poprawić stabilność łączenia kolejnych klatek.

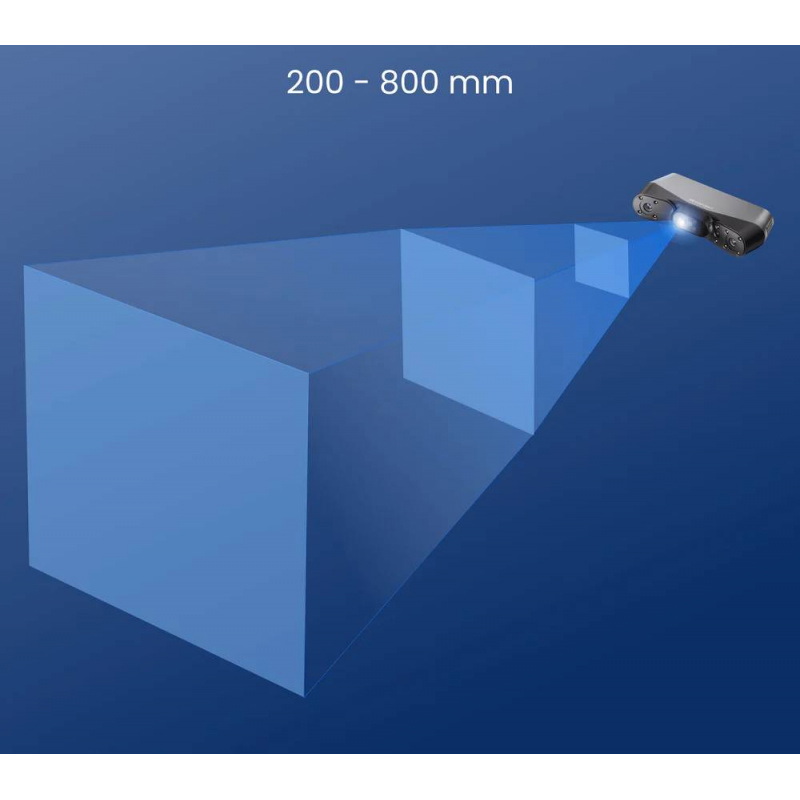

Precyzja pomiaru, szybkość i zakres skanowania
Dokładność pojedynczej klatki wynosi do 0,03 mm w trybie lasera liniowego, do 0,08 mm w trybie Full-Field oraz do 0,1 mm lub 0,2 mm w trybie VCSEL - zależnie od odległości roboczej. Dokładność objętościowa w trybie wieloliniowym jest określana wzorem 0,03 mm + 0,05 mm x L, gdzie L oznacza długość obiektu podaną w metrach. Skanowanie laserowe może odbywać się z prędkością do 105 fps przy akceleracji NVIDIA lub do 60 fps podczas obliczeń wykonywanych przez procesor. Odległość robocza wynosi od 200 mm do 400 mm dla lasera, od 250 mm do 500 mm dla trybów Full-Field HD i Hybrid HD oraz od 300 mm do 800 mm dla VCSEL. Skaner obsługuje obiekty o objętości od 10 x 10 x 10 mm do 2 x 2 x 2 m. Przy odległości 200 mm pojedynczy obszar przechwytywania wynosi 131 x 134 mm. W trybie VCSEL przy odległości 800 mm może wzrosnąć do 505 x 538 mm, co usprawnia digitalizację większych powierzchni.

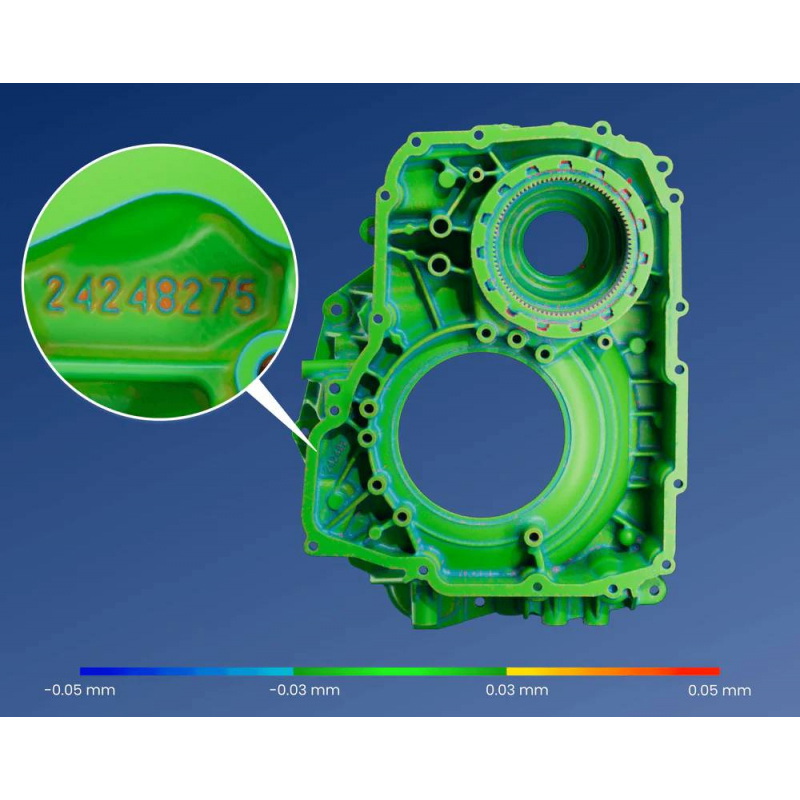

Dokładność objętościowa 0,03 mm + 0,05 mm x L zapewnia wiarygodne dane wymiarowe podczas skanowania wieloliniowego.
Tryb VCSEL obsługuje oświetlenie o natężeniu do 100 000 lx, co daje możliwość pracy w plenerze.
Skanowanie w kolorze, praca na zewnątrz i zasilanie
Wbudowana kamera RGB o rozdzielczości 1,3 MPx oraz dwie białe diody doświetlające umożliwiają rejestrowanie geometrii wraz z kolorami i teksturą. Funkcja 3D Gaussian Splatting pozwala dodatkowo odwzorowywać sposób oddziaływania światła z powierzchnią, co jest przydatne podczas digitalizacji włosów, tkanin, refleksów i materiałów półprzezroczystych. Dane mogą zostać wyeksportowane bezpośrednio do formatu Splat. Tryb VCSEL umożliwia pracę przy natężeniu oświetlenia do 100 000 lx, dlatego urządzenie może być używane w plenerze i w bezpośrednim świetle słonecznym. Wieloliniowy tryb laserowy standardowo obsługuje oświetlenie do 50 000 lx, a wartość 100 000 lx wymaga zastosowania opcjonalnego filtra zewnętrznego. Sam skaner nie ma wbudowanego akumulatora i wymaga zasilania przez USB typu C. Opcjonalny uchwyt akumulatorowy o pojemności 5500 mAh pozwala uzyskać około 4 godzin pracy, ale nie znajduje się w zestawie Standard Edition.

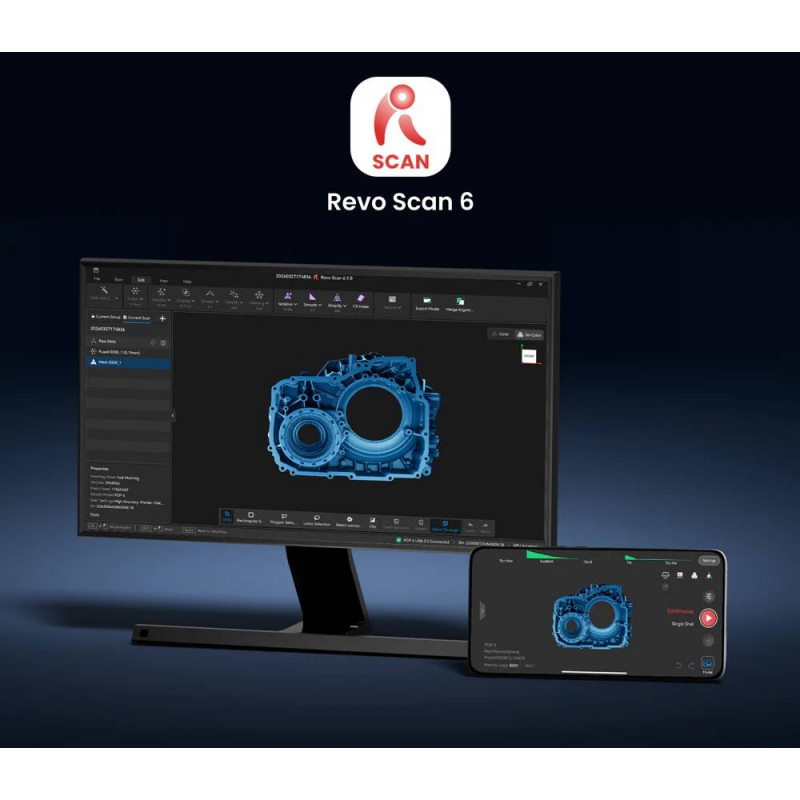

Łączność bezprzewodowa i oprogramowanie Revo Scan 6
Revopoint POP 4 komunikuje się przez WiFi 6, Bluetooth 4.1 lub przewodowe złącze USB 3.0 typu C. Bezprzewodowe połączenie pozwala oddzielić skaner od stanowiska komputerowego, jednak nadal wymaga zewnętrznego źródła zasilania, na przykład opcjonalnego uchwytu akumulatorowego. Wieloliniowy tryb laserowy korzysta z mocy obliczeniowej komputera i nie działa samodzielnie wyłącznie ze smartfonem, natomiast tryby Full-Field i VCSEL mogą być obsługiwane mobilnie. Bezpłatne oprogramowanie Revo Scan 6 służy do pozyskiwania chmur punktów, łączenia skanów, czyszczenia danych, wygładzania modeli i eksportowania plików. Obsługiwane formaty to PLY, OBJ, STL, ASC, 3MF, GLTF, FBX i Splat, dzięki czemu modele można przenosić do środowisk CAD, programów graficznych oraz slicerów do druku 3D. Producent udostępnia także osobno sprzedawane programy Revo Design do konwersji scan-to-CAD i inżynierii odwrotnej oraz Revo Measure do kontroli wymiarowej. Dostępność akceleracji GPU, segmentacji AI i przetwarzania 3DGS zależy od używanego systemu oraz podzespołów komputera.
Tryb hybrydowy HD łączy zalety trybów Full-Field i VCSEL zapewniając szybkie i precyzyjne skanowanie 3D oraz niezawodne śledzenie obiektu.

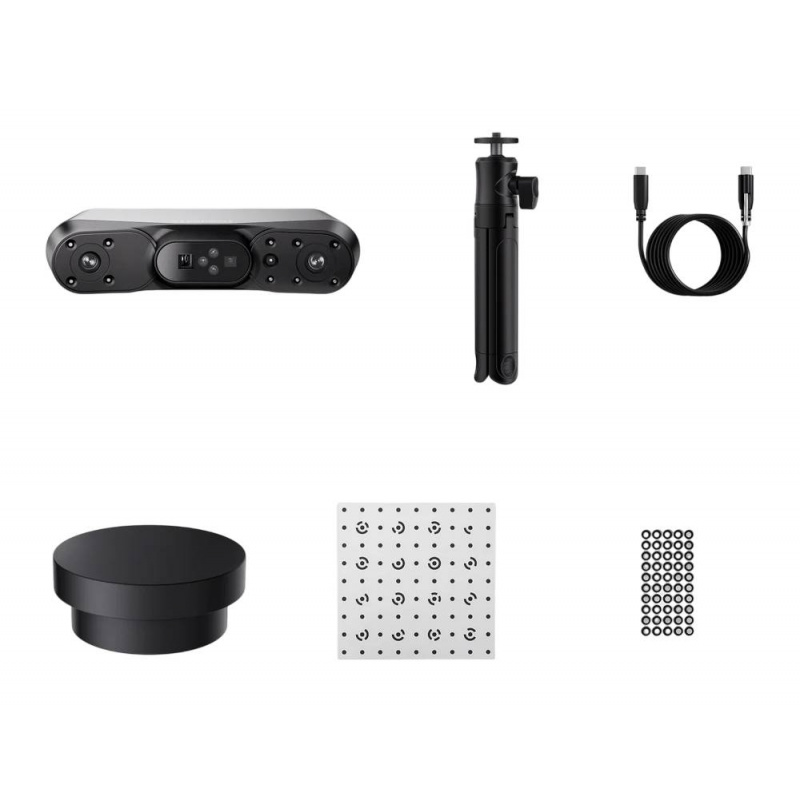

Elementy wchodzące w skład zestawu.

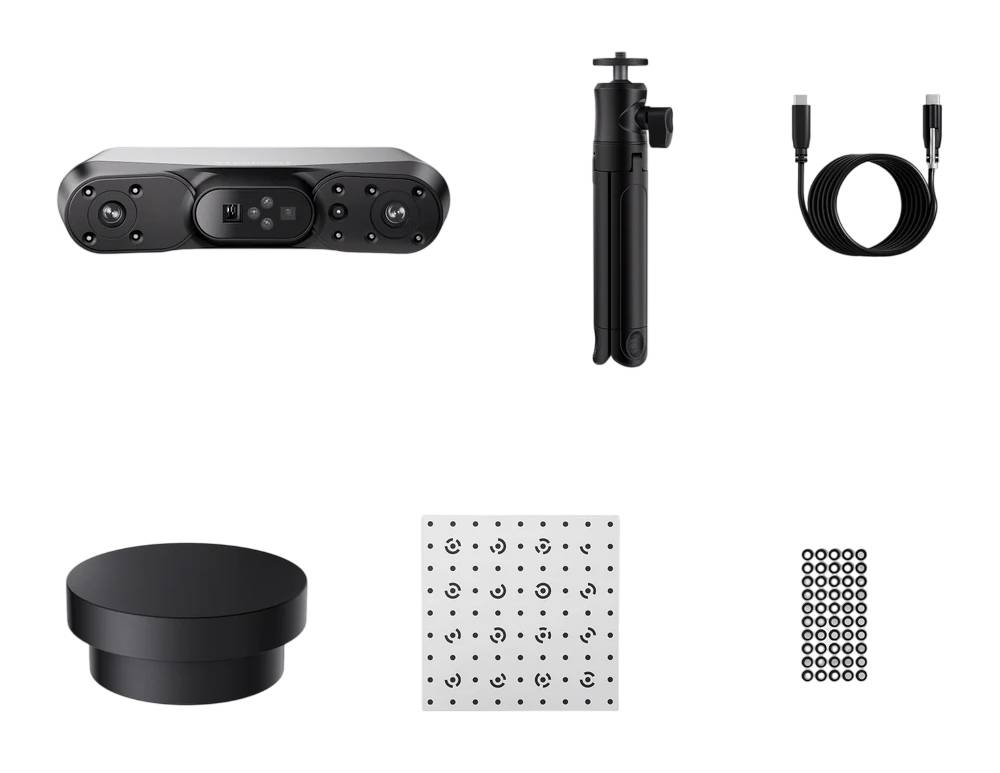

Zawartość zestawu Revopoint POP 4 Standard Edition
- Skaner 3D Revopoint POP 4
- Statyw
- Przewód do transmisji danych USB typu C - USB typu C o długości 2 m
- Miniaturowy stół obrotowy
- Plansza kalibracyjna
- Markery - 200 sztuk
Uchwyt akumulatorowy, filtr do skanowania laserowego w pełnym słońcu oraz walizka transportowa są elementami wersji Premium i nie należą do zestawu Standard Edition.
| Specyfikacja techniczna skanera 3D Revopoint POP 4 | |
|---|---|
| Typ skanowania | ręczne i stacjonarne |
| Technologia skanowania | niebieski laser wieloliniowy, pełnopolowe światło strukturalne bliskiej podczerwieni oraz światło strukturalne VCSEL |
| Rozmiar skanowanych obiektów | małe i średnie |
| Dokładność pojedynczej klatki - laser liniowy | do 0,03 mm |
| Dokładność pojedynczej klatki - pełnopolowe światło strukturalne | do 0,08 mm |
| Dokładność pojedynczej klatki - VCSEL | do 0,10 mm przy odległości od 300 mm do 500 mm oraz do 0,20 mm przy odległości od 500 mm do 800 mm |
| Dokładność objętościowa | 0,03 mm + 0,05 mm x L (m) |
| Rozstaw punktów po scaleniu | do 0,05 mm |
| Odległość robocza - laser wieloliniowy | od 200 mm do 400 mm |
| Odległość robocza - Full-Field HD i Hybrid HD | od 250 mm do 500 mm |
| Odległość robocza - VCSEL | od 300 mm do 800 mm |
| Obszar pojedynczego przechwytywania z najmniejszej odległości | 131 x 134 mm przy odległości 200 mm |
| Obszar pojedynczego przechwytywania z największej odległości - laser wieloliniowy i Full-Field | 312 x 269 mm przy odległości 400 mm |
| Obszar pojedynczego przechwytywania z największej odległości - VCSEL | 505 x 538 mm przy odległości 800 mm |
| Kątowe pole widzenia | 46° x 37° |
| Minimalna objętość skanowania | 10 x 10 x 10 mm |
| Maksymalna objętość skanowania | 2 x 2 x 2 m |
| Prędkość skanowania - laser wieloliniowy | do 105 fps przy wykorzystaniu karty graficznej NVIDIA lub do 60 fps przy obliczeniach wykonywanych przez procesor |
| Prędkość skanowania - pełnopolowe światło strukturalne | do 20 fps |
| Prędkość skanowania - VCSEL | do 30 fps |
| Liczba rejestrowanych punktów - laser wieloliniowy | do 2 000 000 punktów/s |
| Liczba rejestrowanych punktów - pełnopolowe światło strukturalne | do 5 000 000 punktów/s |
| Rozdzielczość kamery RGB | 1,3 MPx |
| Skanowanie w kolorze | tak |
| Metody śledzenia | cechy geometryczne, markery, markery globalne i kolor |
| Skanowanie na zewnątrz | tak |
| Maksymalne natężenie oświetlenia - laser wieloliniowy | do 50 000 lx |
| Maksymalne natężenie oświetlenia - laser wieloliniowy z filtrem zewnętrznym | do 100 000 lx |
| Maksymalne natężenie oświetlenia - VCSEL | do 100 000 lx |
| Źródła światła 3D | 30 niebieskich krzyżowych linii laserowych, 1 niebieska linia laserowa do skanowania głębokich otworów, pełnopolowe światło strukturalne bliskiej podczerwieni oraz światło strukturalne VCSEL bliskiej podczerwieni |
| Diody doświetlające | 8 - 4 diody podczerwone i 4 niebieskie diody LED |
| Białe diody błyskowe | 2 |
| Obliczenia wykonywane przez wbudowany układ | obliczanie mapy głębi |
| Liczba przycisków | 4 |
| Minimalne wymagania komputera | |
| Minimalne wymagania macOS - procesor | Apple M1 Pro, M1 Max lub M1 Ultra |
| Minimalne wymagania macOS - pamięć RAM | co najmniej 16 GB |
| Minimalne wymagania Windows - procesor | Intel Core i7 13. generacji lub AMD Ryzen 7 5800 |
| Minimalne wymagania Windows - pamięć RAM | co najmniej 16 GB |
| Minimalne wymagania Windows - karta graficzna | NVIDIA GeForce RTX 3060 z 8 GB pamięci |
| Alternatywne minimalne wymagania procesora | co najmniej 8 rdzeni, 16 wątków i bazowa częstotliwość taktowania co najmniej 2,4 GHz |
| Obsługiwane układy graficzne | NVIDIA, AMD oraz układy graficzne Apple |
| Zalecane wymagania komputera | |
| Zalecane wymagania macOS - procesor | Apple M3 Pro, M3 Max, M3 Ultra lub wydajniejszy |
| Zalecane wymagania macOS - pamięć RAM | co najmniej 24 GB |
| Zalecane wymagania Windows - procesor | Intel Core i9 12. generacji lub wydajniejszy |
| Zalecane wymagania Windows - pamięć RAM | co najmniej 32 GB |
| Zalecane wymagania Windows - karta graficzna | NVIDIA RTX 4060 z 8 GB pamięci lub wydajniejsza |
| Wymagania urządzeń mobilnych | |
| Android - procesor | Snapdragon 8 Gen 1, Dimensity 9000, Kirin 9000S lub układ o porównywalnej albo wyższej wydajności |
| Android - pamięć RAM | co najmniej 12 GB |
| Android - wersja systemu | Android 11 lub nowszy |
| Android - pamięć urządzenia | co najmniej 128 GB |
| iPhone - obsługiwane modele | modele nowsze niż iPhone X |
| iPhone - wersja systemu | iOS 14.0 lub nowszy |
| iPhone - pamięć RAM | więcej niż 4 GB |
| iPhone - pamięć urządzenia | co najmniej 64 GB |
| iPad - obsługiwane modele | iPad 10. generacji lub nowszy |
| Obsługa trybu lasera wieloliniowego na urządzeniach mobilnych | tryb nie obsługuje samodzielnej pracy wyłącznie ze smartfonem - skaner musi być połączony przez WiFi z komputerem, a interfejs skanowania jest przesyłany w czasie rzeczywistym na urządzenie mobilne |
| Samodzielna praca z urządzeniem mobilnym | tryby pełnopolowego światła strukturalnego i VCSEL mogą być obsługiwane bezpośrednio z urządzenia mobilnego |
| Łączność, oprogramowanie i zasilanie | |
| Obsługiwane systemy operacyjne | Windows 10 i Windows 11 w wersji 64-bitowej, Android, macOS 11.0 lub nowszy oraz iOS - obsługa iOS oznaczona przez producenta jako Coming Soon |
| Formaty plików wyjściowych | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX i Splat |
| Tworzenie modeli gotowych do druku 3D | tak |
| WiFi | WiFi 6 |
| Bluetooth | 4.1 |
| Typ połączenia przewodowego | USB 3.0 typu C - USB typu C |
| Wymagania dotyczące zasilania | DC 5 V / 2 A |
| Skanowanie obiektów specjalnych | podczas skanowania powierzchni przezroczystych lub silnie odbijających światło zalecane jest zastosowanie preparatu matującego |
| Kalibracja wykonywana przez użytkownika | tak |
| Obsługiwane akcesoria | zestaw bloków z markerami, Mobile Kit 4. generacji oraz dwuosiowy stół obrotowy II |
| Pojemność opcjonalnego uchwytu akumulatorowego | 5500 mAh |
| Przybliżony czas pracy z opcjonalnym uchwytem akumulatorowym | około 4 godzin przy przeciętnym poborze mocy |
| Informacje dodatkowe i bezpieczeństwo | |
| Warunki pomiaru dokładności | wartości dokładności uzyskano w kontrolowanym środowisku laboratoryjnym - rzeczywiste rezultaty mogą różnić się w zależności od warunków pracy i sposobu obsługi urządzenia |
| Klasa lasera | klasa 1 - należy unikać długotrwałego, bezpośredniego kierowania światła w stronę oczu |
| Ostrzeżenie dotyczące światła błyskowego | urządzenie wykorzystuje migające źródła światła, które mogą być nieodpowiednie dla osób z epilepsją fotogenną |
| Wymiary | 160 x 30 x 72 mm |
| Masa | 286 g |
