Opis produktu: Skaner 3D - Revopoint MetroX Pro - Advanced Edition
Revopoint MetroX Pro zaawansowany skaner 3D przeznaczony do inżynierii odwrotnej, kontroli wymiarowej, prototypowania i tworzenia modeli do druku 3D. Cztery tryby pracy pozwalają dobrać metodę skanowania do geometrii i rodzaju powierzchni, a połączenie niebieskiego lasera ze światłem strukturalnym zapewnia wysoką szczegółowość zarówno przy skanowaniu krawędzi i drobnych detali, jak i większych fragmentów obiektu. Skaner osiąga precyzję pojedynczej klatki do 0,01 mm, dokładność do 0,02 mm i dokładność objętościową do 0,02 mm + 0,04 mm x L (m). W trybie pełnego pola rejestruje do 7 000 000 punktów/s, a w trybie wieloliniowego lasera do 2 000 000 punktów/s. W zestawie Advanced Edition znajduje się Marker Block Kit, który skraca czas przygotowania skanów obiektów pozbawionych wyraźnych cech geometrycznych.

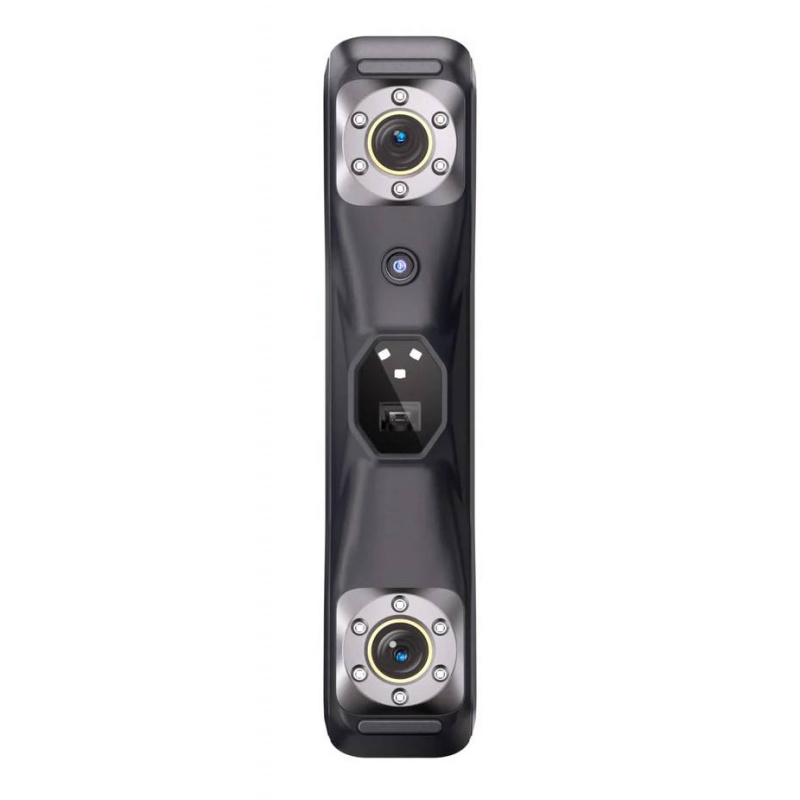

Skaner 3D - Revopoint MetroX Pro.

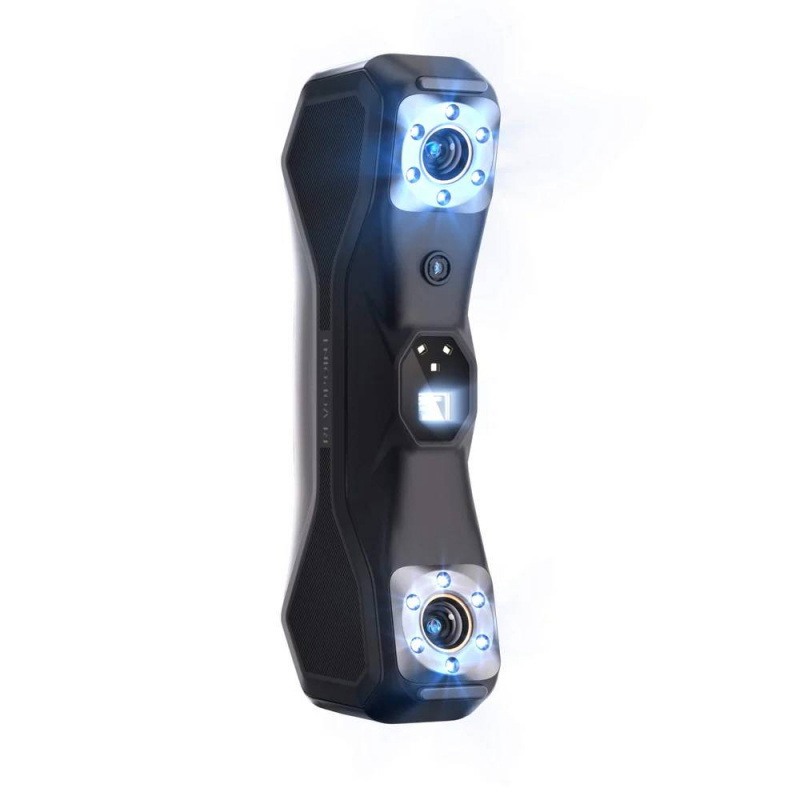

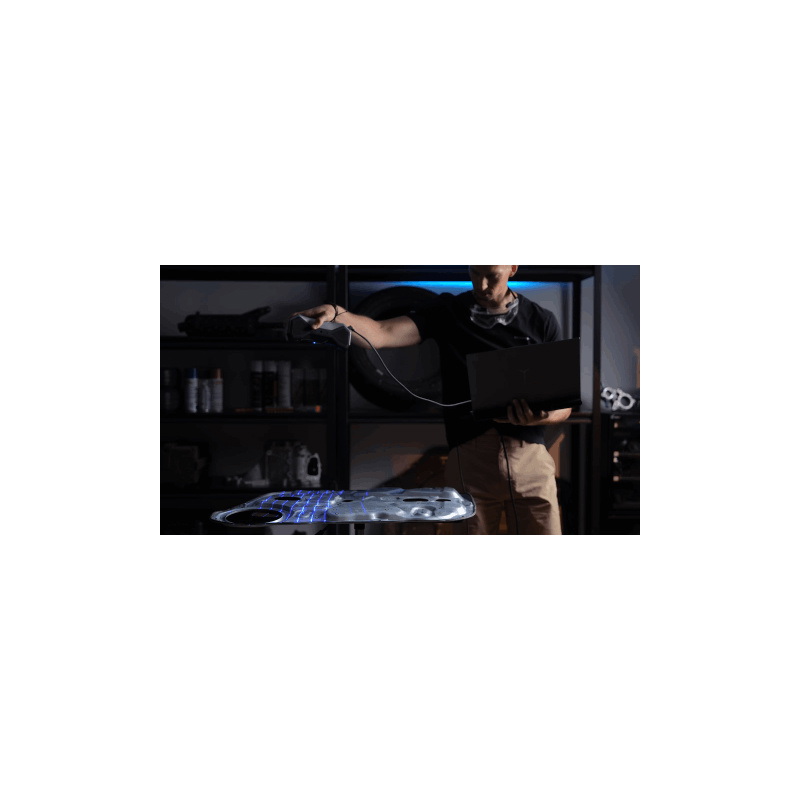

Cztery tryby pracy pozwalają dopasować sposób pozyskiwania danych do kształtu, powierzchni i poziomu szczegółowości skanowanego elementu.
Niebieski laser i cztery tryby skanowania 3D

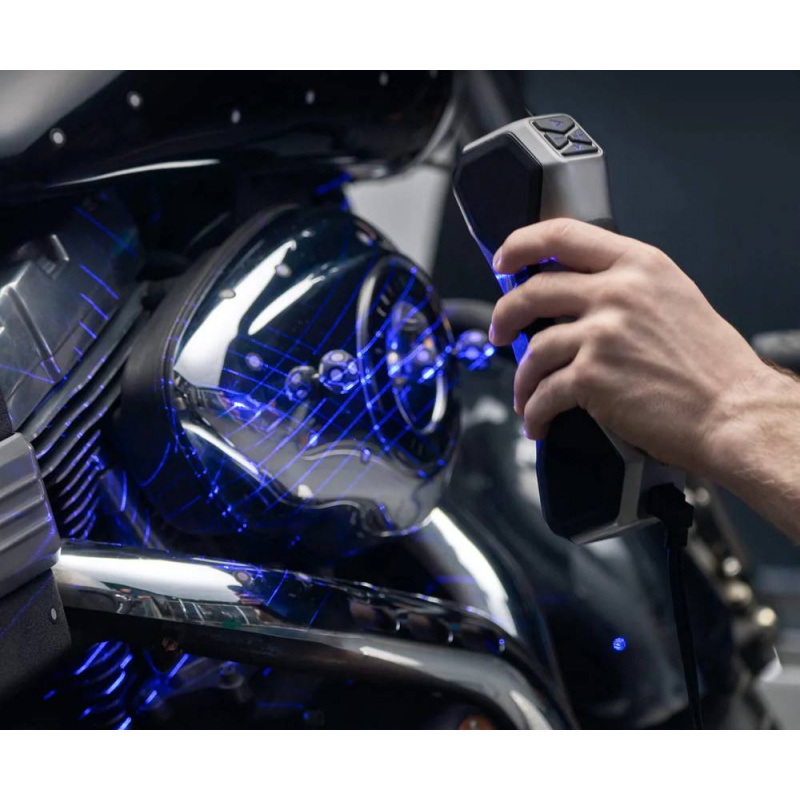

MetroX Pro wykorzystuje 30 krzyżowych oraz 15 równoległych linii niebieskiego lasera, dzięki czemu można dobrać sposób skanowania do konkretnego zadania. Linie krzyżowe sprawdzają się podczas szybkiego przechwytywania większych powierzchni, także ciemnych lub błyszczących, natomiast linie równoległe pozwalają dokładniej rejestrować krawędzie, szczeliny i skomplikowaną geometrię. Trzecim rozwiązaniem jest 62-liniowe pełnopolowe niebieskie światło strukturalne, przeznaczone do szybkiej digitalizacji powierzchni bogatych w charakterystyczne cechy. Czwarty tryb Auto Turntable współpracuje z dwuosiową platformą obrotową i pozwala zautomatyzować wykonywanie skanów.

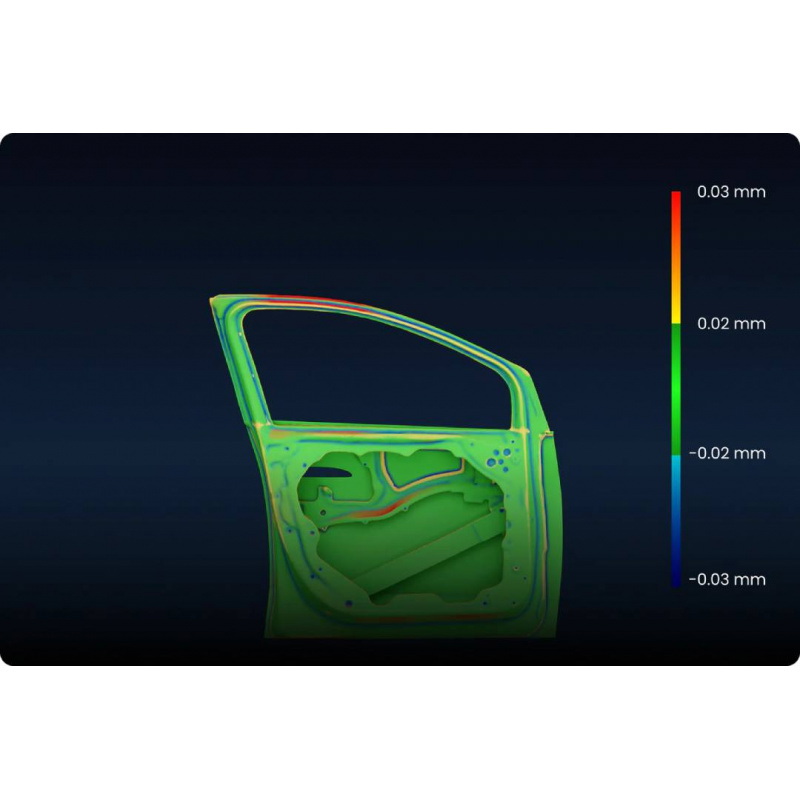

Precyzja, dokładność i szybkość skanera 3D
MetroX Pro osiąga precyzję pojedynczej klatki do 0,01 mm oraz dokładność do 0,02 mm, dzięki czemu może być wykorzystywany do szczegółowej digitalizacji części technicznych i elementów o skomplikowanej geometrii. Dokładność objętościowa wynosi 0,02 mm + 0,04 mm x L (m), gdzie L oznacza długość skanowanego obiektu wyrażoną w metrach. Szybkość rejestracji sięga 2 000 000 punktów/s w trybie wieloliniowego lasera oraz 7 000 000 punktów/s w trybie pełnopolowego światła strukturalnego, co pozwala ograniczyć czas potrzebny na pozyskanie kompletnej chmury punktów. Przy wykorzystaniu zgodnej karty NVIDIA RTX w systemie Windows skanowanie może odbywać się z prędkością do 60 fps. Odległość robocza wynosi od 200 mm do 400 mm, a obszar pojedynczego przechwytywania zmienia się od 160 x 70 mm przy odległości 200 mm do 320 x 215 mm przy odległości 400 mm. Skaner obsługuje elementy o objętości od 10 x 10 x 10 mm do 1 x 1 x 1 m. Jest dzięki temu odpowiedni zarówno do niewielkich części mechanicznych, jak i większych obudów, komponentów maszyn czy modeli wzorniczych. Kątowe pole widzenia 43° x 33° ułatwia zachowanie odpowiedniego obszaru roboczego podczas prowadzenia urządzenia.

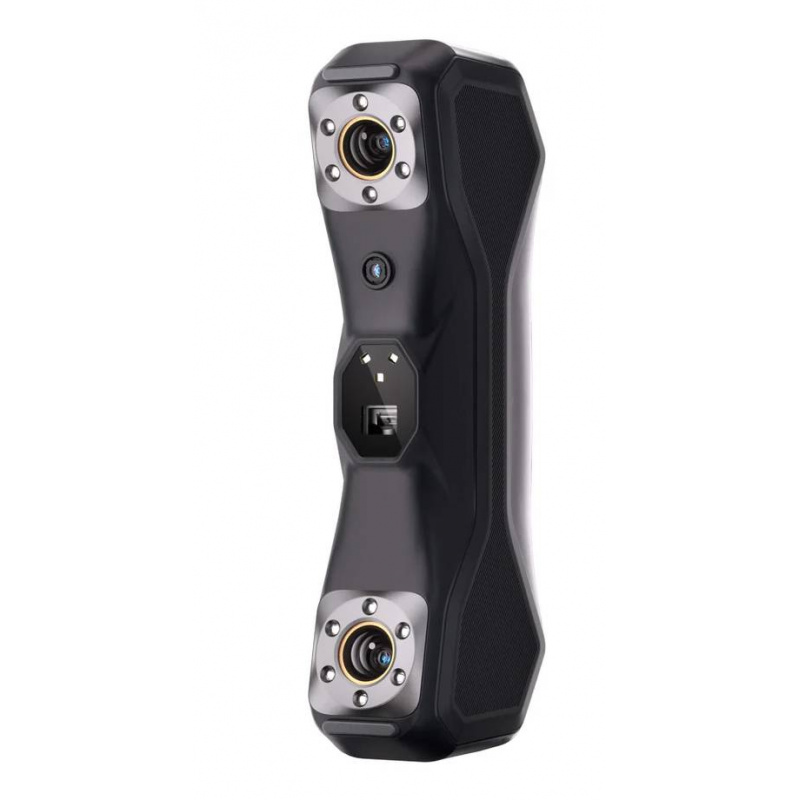

Skaner pracuje z odległości od 200 mm do 400 mm.

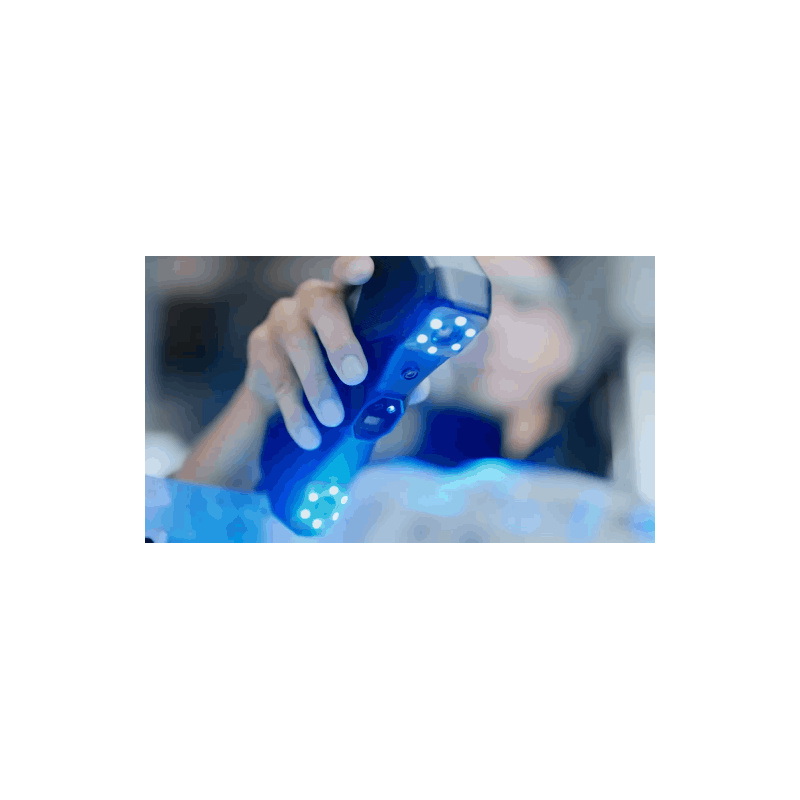

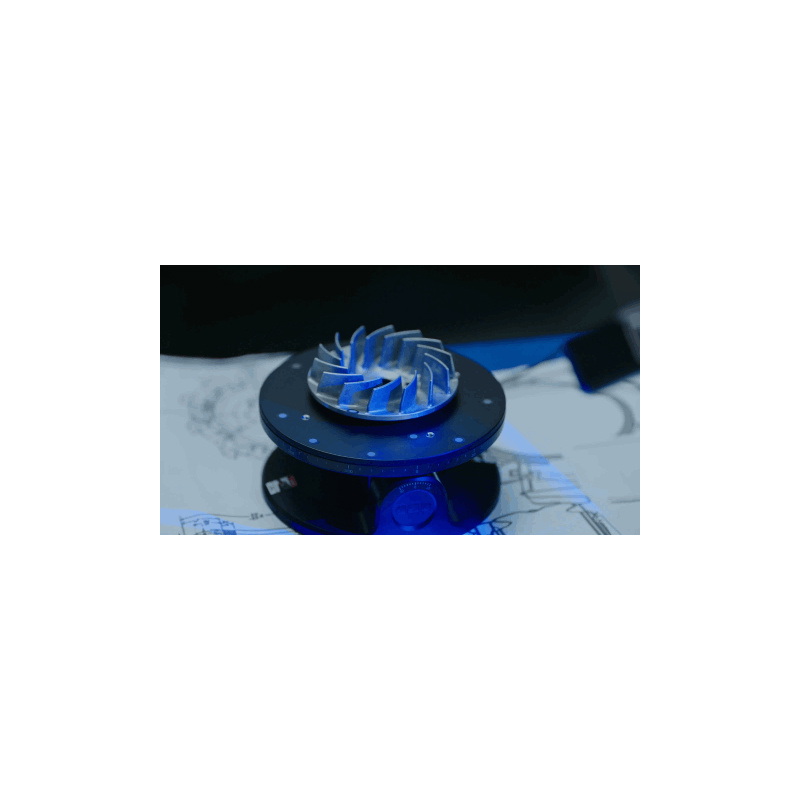

Kamera RGB o rozdzielczości 2 MPx pozwala tworzyć kolorowe modele w trybie Auto Turntable.
Skanowanie w kolorze i praca z markerami
Wbudowana kamera RGB o rozdzielczości 2 MPx umożliwia rejestrowanie informacji o kolorze, przy czym skanowanie kolorowe jest dostępne w trybie Auto Turntable. W trybach laserowych do prawidłowego śledzenia obiektu wykorzystywane są markery, natomiast podczas pracy ze światłem strukturalnym ich stosowanie jest opcjonalne, zwłaszcza przy powierzchniach mających wiele charakterystycznych detali. Wersja Advanced Edition zawiera Marker Block Kit, który umożliwia szybsze przygotowanie przestrzeni z markerami i ułatwia stabilne śledzenie obiektów o jednolitej lub powtarzalnej geometrii.

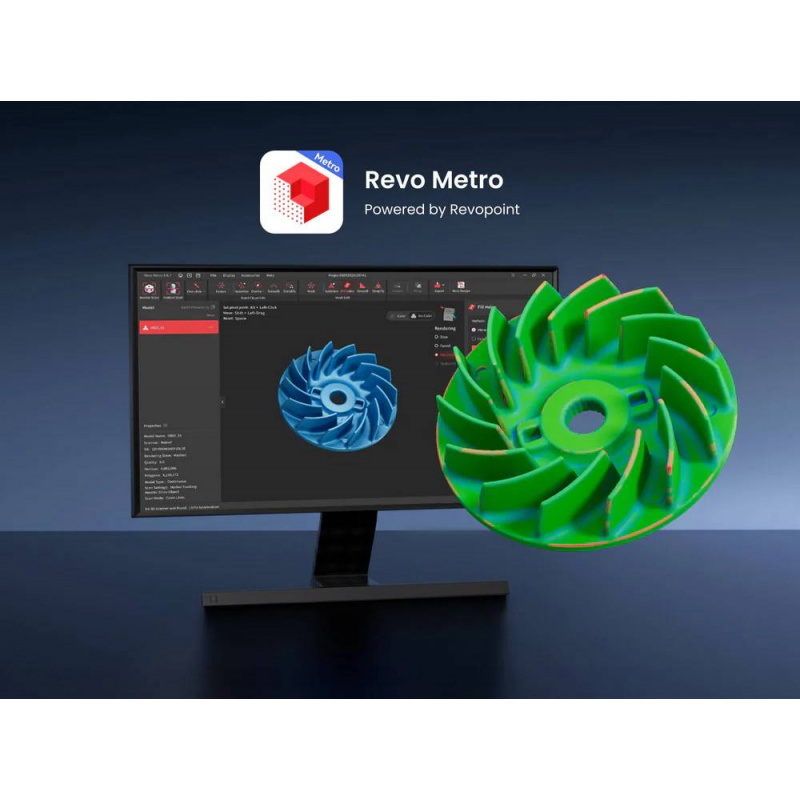

Połączenie z komputerem i oprogramowanie Revo Metro
MetroX Pro komunikuje się z komputerem za pomocą USB typu C, zapewniając szybki transfer dużych ilości danych generowanych podczas skanowania. Do obsługi urządzenia przeznaczone jest bezpłatne oprogramowanie Revo Metro, które umożliwia tworzenie chmur punktów, ich łączenie, generowanie siatek, edycję, wyrównywanie modeli oraz eksport danych. Obsługiwane są między innymi formaty PLY, OBJ, STL, ASC, 3MF, GLTF i FBX, dzięki czemu modele mogą być dalej wykorzystywane w programach CAD, aplikacjach do modelowania 3D oraz slicerach. Do skanowania i edycji Revo Metro nie wymaga stałego połączenia z Internetem - dostęp do sieci jest potrzebny między innymi do aktualizacji oprogramowania i przesyłania plików.

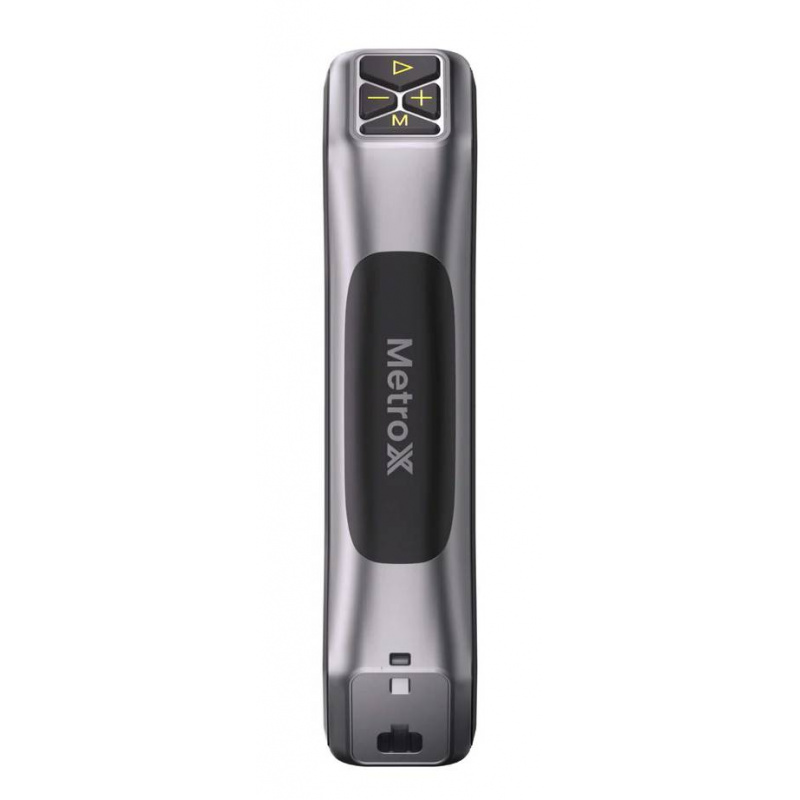

MetroX Pro komunikuje się z komputerem za pośrednictwem USB typu C.

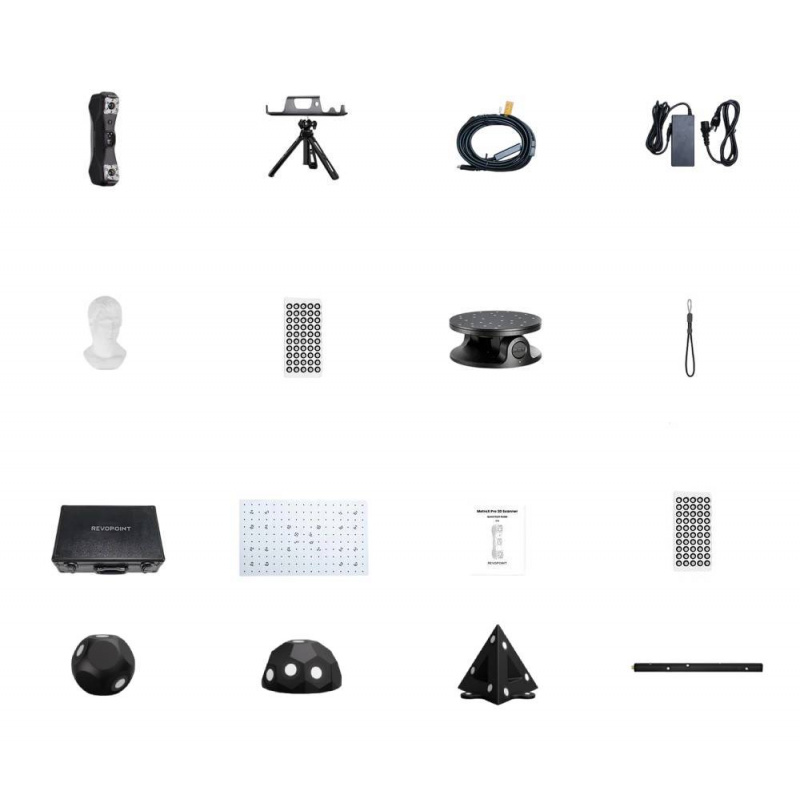

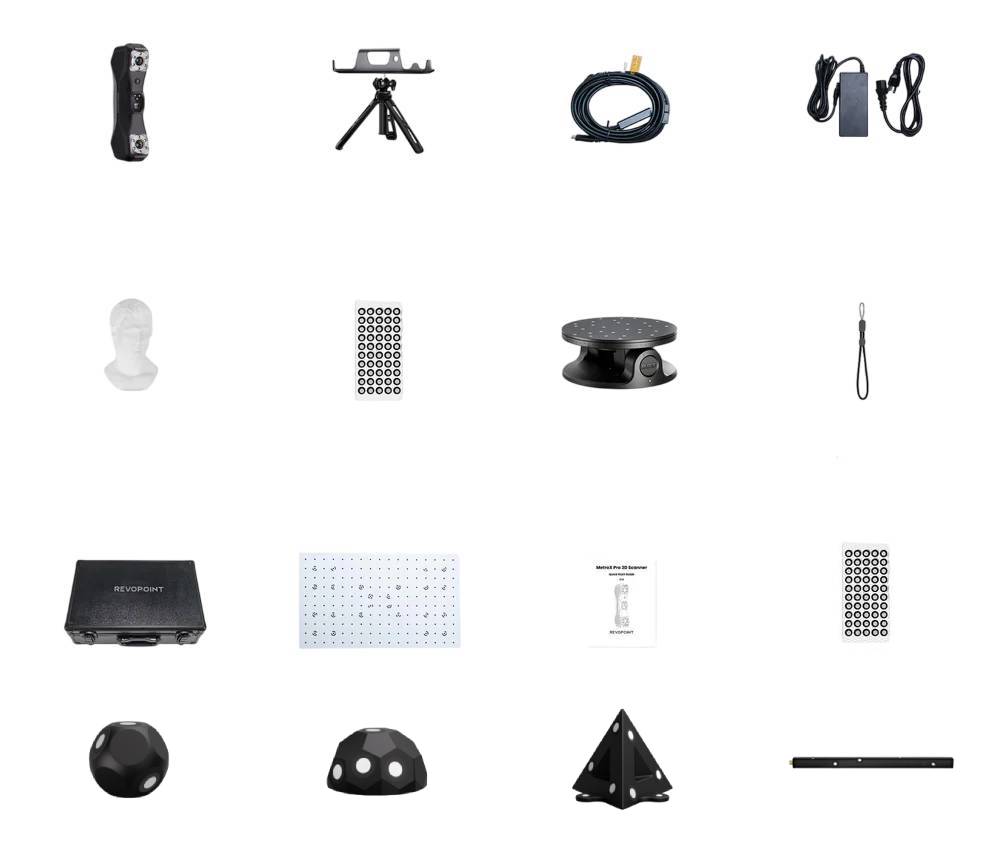

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Skaner 3D Revopoint MetroX Pro
- Pasek na nadgarstek
- Statyw z uchwytem na skaner
- Przewód USB typu C - USB typu C
- Zasilacz
- Model testowy w formie popiersia
- Markery o średnicy 6 mm - 500 sztuk
- Dwuosiowy stół obrotowy
- 10 magnetycznych markerów kulistych
- 10 magnetycznych markerów kopułowych
- 4 magnetyczne markery piramidalne
- 4 markery podłużne
- Dodatkowe 500 markerów o średnicy 6 mm
- Walizka transportowa
- Płytka kalibracyjna
- Skrócona instrukcja
Specyfikacja techniczna i porównanie skanerów 3D Revopoint MetroX i MetroX Pro
| Parametr | Revopoint MetroX | Revopoint MetroX Pro |
|---|---|---|
| Typ skanowania | Skanowanie ręczne i stacjonarne | Skanowanie ręczne i stacjonarne |
| Technologia skanowania | Wieloliniowy niebieski laser i pełne pole niebieskiego światła strukturalnego | |
| Obsługiwana wielkość obiektów | Małe i średnie obiekty | |
| Precyzja pojedynczej klatki | Do 0,01 mm | |
| Dokładność pojedynczej klatki | Do 0,02 mm | |
| Dokładność objętościowa | 0,025 mm + 0,05 mm x L (m), gdzie L oznacza długość obiektu | 0,02 mm + 0,04 mm x L (m), gdzie L oznacza długość obiektu |
| Odległość między scalonymi punktami | Do 0,05 mm | |
| Odległość robocza | Od 200 mm do 400 mm | |
| Obszar pojedynczego ujęcia przy najmniejszej odległości | 160 x 70 mm przy odległości 200 mm | |
| Obszar pojedynczego ujęcia przy największej odległości | 320 x 215 mm przy odległości 400 mm | |
| Kątowe pole widzenia | 43° x 33° | |
| Minimalna objętość skanowania | 10 x 10 x 10 mm | |
| Maksymalna objętość skanowania | 1 x 1 x 1 m | |
| Prędkość skanowania | Wieloliniowy laser: do 800 000 punktów/s Pełne pole światła strukturalnego: do 7 000 000 punktów/s |
Wieloliniowy laser: do 2 000 000 punktów/s Pełne pole światła strukturalnego: do 7 000 000 punktów/s |
| Rozdzielczość kamery RGB | 2 MPx | |
| Skanowanie w kolorze | Wyłącznie w trybie Auto Turntable | |
| Metody śledzenia | Śledzenie cech obiektu, markerów i markerów globalnych | |
| Skanowanie na zewnątrz | Nie | |
| Źródło światła | Krzyżujące się linie niebieskiego lasera: 14 linii Równoległe linie niebieskiego lasera: 7 linii Linie niebieskiego światła strukturalnego: 62 linie |
Krzyżujące się linie niebieskiego lasera: 30 liniii Równoległe linie niebieskiego lasera: 15 linii Linie niebieskiego światła strukturalnego: 62 linie |
| Oświetlenie pomocnicze | 12 niebieskich diod LED | |
| Procesor | 4-rdzeniowy procesor ARM, 2 GHz | |
| Wbudowane przetwarzanie danych | Obliczenia danych głębi | |
| Liczba przycisków sterujących | 4 | |
| Minimalne wymagania dla macOS | Procesor: Apple M1 Pro, M1 Max lub M1 Ultra Pamięć RAM: co najmniej 16 GB |
Procesor: Apple M2 Pro Pamięć RAM: co najmniej 16 GB |
| Minimalne wymagania dla Windows | Procesor: Intel Core i7 13. generacji lub AMD Ryzen 7 5800 Pamięć RAM: co najmniej 32 GB Karta graficzna: NVIDIA GeForce RTX 3060 8 GB |
|
| Zalecane wymagania dla macOS | Procesor: Apple M2 Pro, M2 Max, M2 Ultra, M3 Pro, M3 Max lub M3 Ultra Pamięć RAM: co najmniej 24 GB |
Procesor: Apple M4 Pro lub wydajniejszy Pamięć RAM: co najmniej 24 GB |
| Zalecane wymagania dla Windows | Procesor: Intel Core i9 12. generacji lub wydajniejszy Pamięć RAM: co najmniej 64 GB Karta graficzna: NVIDIA RTX 4060 8 GB lub wydajniejsza |
|
| Dodatkowe wymagania procesora | Co najmniej 8 rdzeni, 16 wątków i częstotliwość bazowa wynosząca minimum 2,4 GHz | |
| Akceleracja skanowania liniami laserowymi | Wymaga dedykowanej karty graficznej. Układy graficzne AMD i układy komputerów Mac nie obsługują obecnie akceleracji | |
| Obsługiwane systemy operacyjne | Windows 10 lub 11 w wersji 64-bitowej, macOS 11.0 lub nowszy | |
| Obsługiwane formaty plików | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | |
| Modele 3D gotowe do druku | Tak | |
| Typ złącza | USB typu C | USB typu C do USB typu C |
| Wymagania dotyczące zasilania | 12 V DC, 3 A | |
| Skanowanie powierzchni specjalnych | W trybach wieloliniowego lasera powierzchnie przezroczyste i lustrzane wymagają zastosowania sprayu matującego. W trybie pełnego pola producent zaleca użycie sprayu podczas skanowania powierzchni przezroczystych, czarnych, lustrzanych i silnie odblaskowych | |
| Kalibracja wykonywana przez użytkownika | Tak | |
| Obsługiwane akcesoria | Dwuosiowa platforma obrotowa, zestaw bloków z markerami | |
| Klasa lasera | Klasa 2M | |
| Uwagi dotyczące precyzji i dokładności | Precyzja określa zgodność kolejnych pomiarów tego samego obiektu wykonywanych z jednego położenia. Dokładność określa zgodność zmierzonej wartości z rzeczywistym wymiarem obiektu. Parametry uzyskano w kontrolowanych warunkach laboratoryjnych, dlatego rzeczywiste wyniki mogą zależeć od środowiska i sposobu pracy | |
| Bezpieczeństwo lasera klasy 2M | Nie należy patrzeć bezpośrednio w źródło lasera z niewielkiej odległości ani obserwować wiązki przez przyrządy optyczne, takie jak teleskop lub obiektyw aparatu. W torze wiązki nie należy umieszczać luster, szkła ani innych powierzchni mogących powodować silne odbicia | |
| Ostrzeżenie dotyczące migającego światła | Urządzenie emituje migające światło, które może być nieodpowiednie dla osób z padaczką fotogenną | |
| Wymiary | 209 x 88 x 44 mm | |
| Masa | 508 g | |
