Opis produktu: Skaner 3D - Revopoint MetroY
Revopoint MetroY to przemysłowy skaner 3D oparty na technologii wieloliniowego niebieskiego lasera, zaprojektowany do precyzyjnego odwzorowywania małych i średnich obiektów. Urządzenie umożliwia szybkie tworzenie gęstych chmur punktów i dokładnych modeli 3D, które mogą być wykorzystywane w procesach inżynierii odwrotnej, kontroli jakości oraz projektowania przemysłowego. Skaner wykorzystuje trzy tryby laserowe umożliwiające skanowanie zarówno płaskich powierzchni, jak i złożonych elementów z wieloma detalami. Dzięki dużej prędkości akwizycji danych oraz dokładności do 0,02 mm MetroY pozwala tworzyć wysokiej jakości modele cyfrowe gotowe do dalszego przetwarzania w oprogramowaniu CAD lub do druku 3D. Kompaktowa konstrukcja, bezprzewodowa transmisja danych oraz integracja z dedykowanym oprogramowaniem Revopoint czynią z niego wszechstronne narzędzie dla inżynierów, projektantów i specjalistów zajmujących się digitalizacją obiektów.

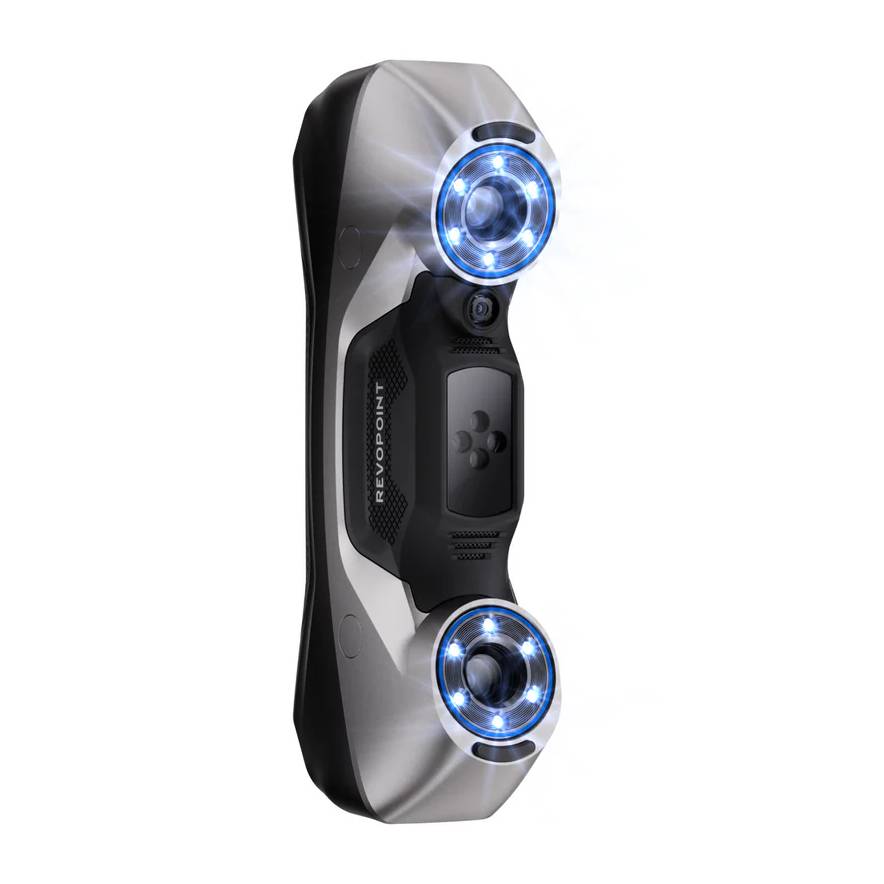

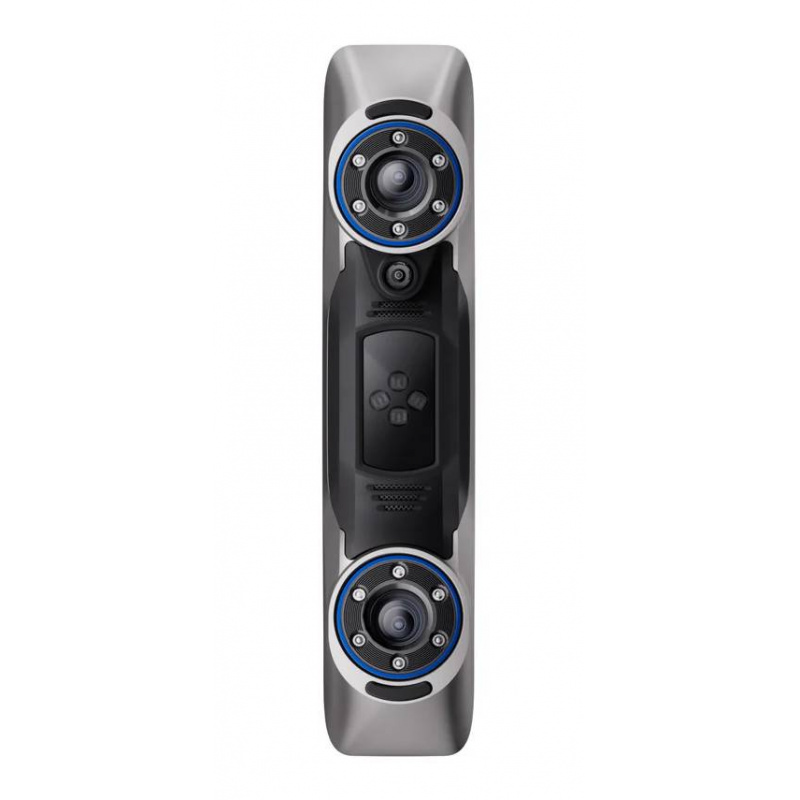

Skaner 3D - Revopoint MetroY.

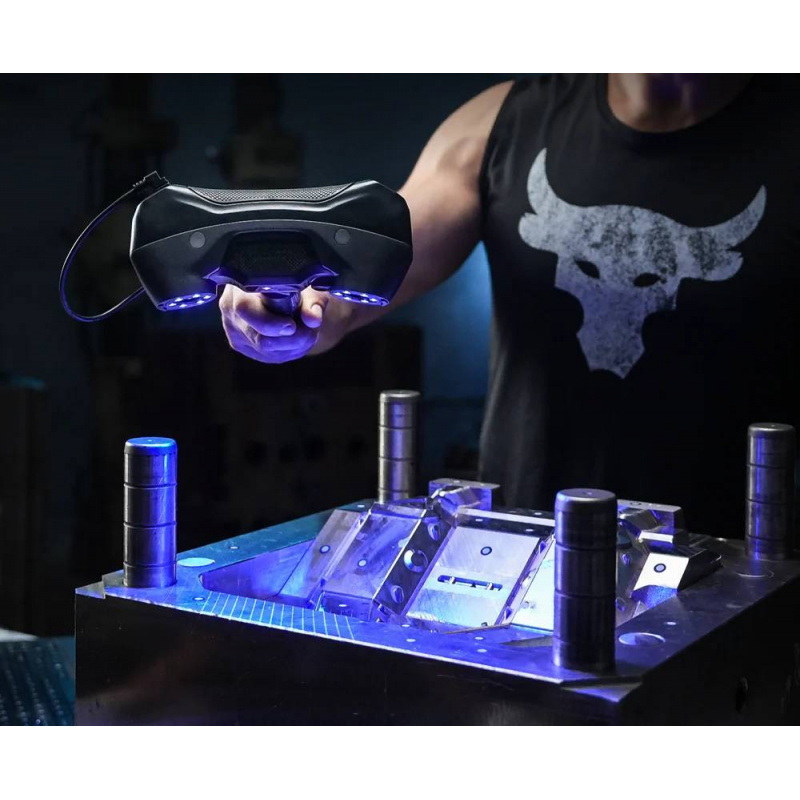

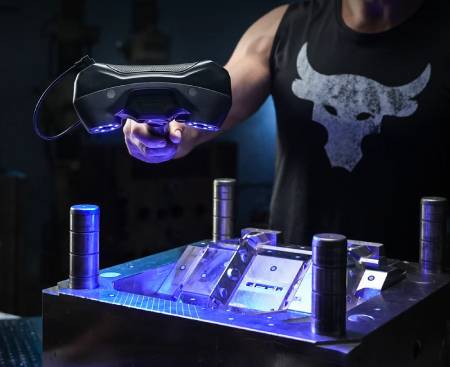

MetroY pozwala z łatwością skanować płaskie, błyszczące lub czarne powierzchnie bez konieczności stosowania sprayu do skanowania.
Precyzyjna technologia skanowania 3D
MetroY wykorzystuje zaawansowaną technologię wieloliniowego niebieskiego lasera, która umożliwia szybkie i dokładne przechwytywanie danych geometrycznych. Tryb linii krzyżowych pozwala skanować duże powierzchnie z wysoką wydajnością, natomiast tryb linii równoległych umożliwia dokładne odwzorowanie detali i krawędzi. Trzeci tryb pojedynczej linii lasera został zaprojektowany do skanowania głębokich otworów, szczelin oraz elementów o skomplikowanej geometrii. Dzięki takiej kombinacji trybów skaner radzi sobie zarówno z prostymi elementami, jak i złożonymi komponentami technicznymi. Uzyskana chmura punktów może zostać szybko przekształcona w precyzyjny model 3D.
Szybkie skanowanie i wysoka gęstość danych
Wysoka wydajność skanera MetroY pozwala przechwytywać nawet do 1,5 miliona punktów na sekundę, co znacząco przyspiesza proces digitalizacji obiektów. Gęsta chmura punktów umożliwia odwzorowanie nawet bardzo drobnych elementów konstrukcyjnych. Minimalna odległość punktów w modelu wynosi do 0,05 mm, co przekłada się na bardzo wysoką szczegółowość modeli. Skaner może rejestrować obiekty w zakresie od 10 x 10 x 10 mm do 1 x 1 x 1 m. Dzięki temu sprawdzi się zarówno przy małych elementach mechanicznych, jak i większych komponentach przemysłowych.
Skaner generuje chmury punktów z prędkością do 1,5 miliona punktów na sekundę, zapewniając szybkie i precyzyjne pozyskiwanie danych 3D.

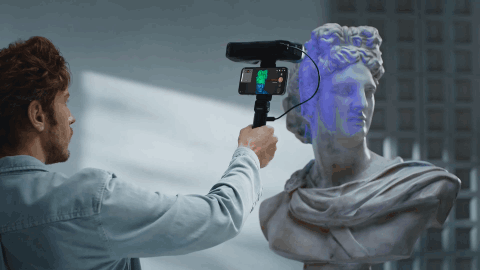

Postęp skanowania możesz na bieżąco obserwować dzięki funkcji Revo Mirror na swoim urządzeniu lub monitorze.

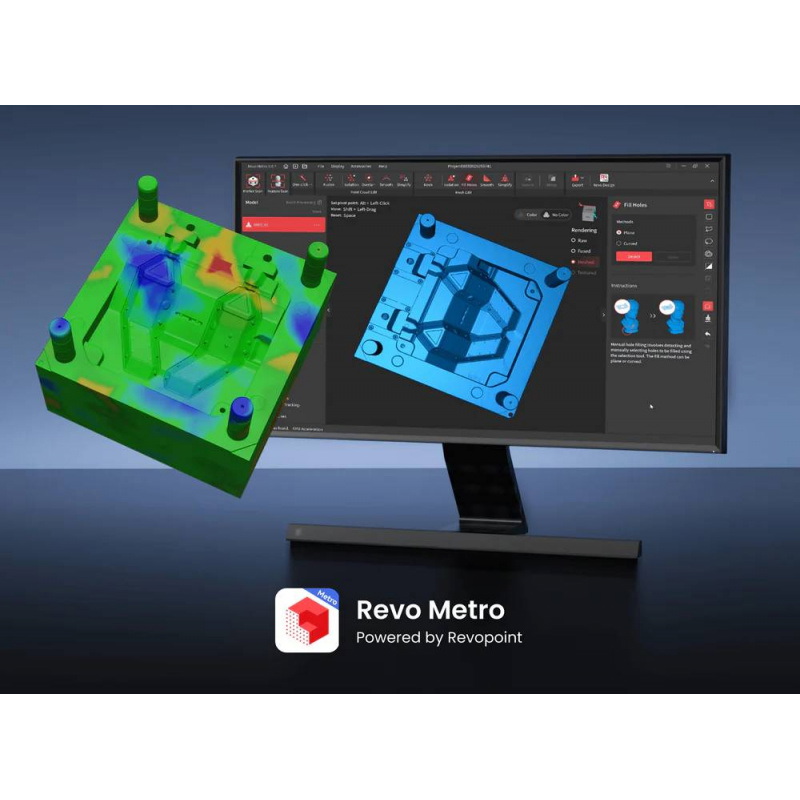

Oprogramowanie Revo Metro i integracja CAD

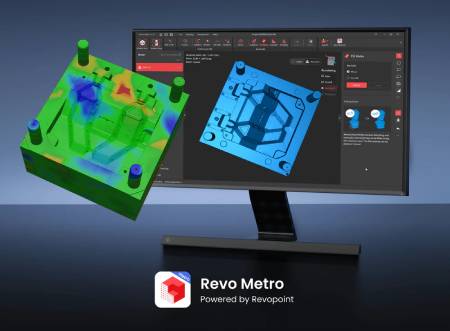

MetroY współpracuje z bezpłatnym oprogramowaniem Revo Metro, które umożliwia przeprowadzenie całego procesu skanowania w czterech krokach - od akwizycji danych po eksport modelu. Program oferuje rozbudowane ustawienia parametrów skanowania oraz podgląd chmury punktów w czasie rzeczywistym. Dzięki temu możesz kontrolować jakość skanu i szybko identyfikować brakujące fragmenty danych. Modele można eksportować do popularnych formatów takich jak STL, OBJ, PLY czy FBX. Integracja z narzędziami Revo Design oraz Revo Measure umożliwia również konwersję skanów do modeli CAD oraz przeprowadzanie pomiarów metrologicznych.
Zastosowanie w inżynierii i produkcji
Skaner MetroY został zaprojektowany z myślą o profesjonalnych zastosowaniach przemysłowych i inżynierskich. Doskonale sprawdza się w procesach inżynierii odwrotnej, umożliwiając szybkie przekształcenie fizycznych komponentów w modele cyfrowe. Może być także wykorzystywany w kontroli jakości do porównywania rzeczywistych elementów z modelami CAD. W obszarze prototypowania pozwala szybko digitalizować elementy oraz wprowadzać zmiany w projektach. Dzięki możliwości tworzenia dokładnych cyfrowych bliźniaków obiektów MetroY znajduje zastosowanie również w druku 3D i rekonstrukcji części.
MetroY przesyła dane ze skanowania w czasie rzeczywistym przez WiFi 6, wykorzystując moc obliczeniową komputera do przetwarzania danych.

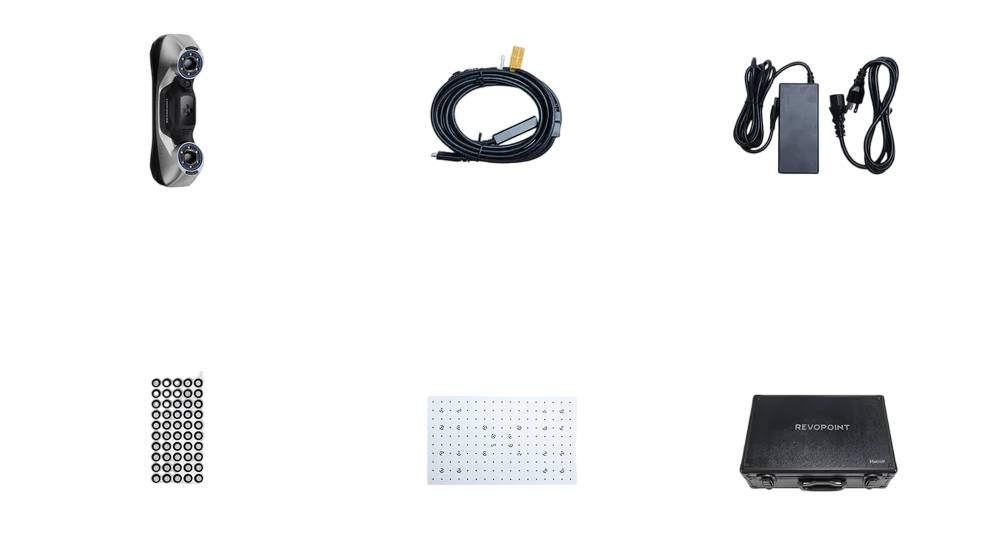

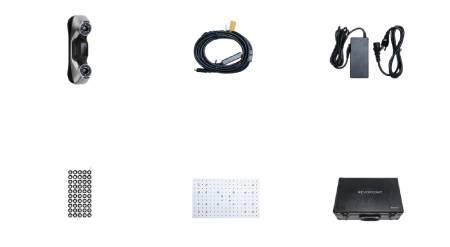

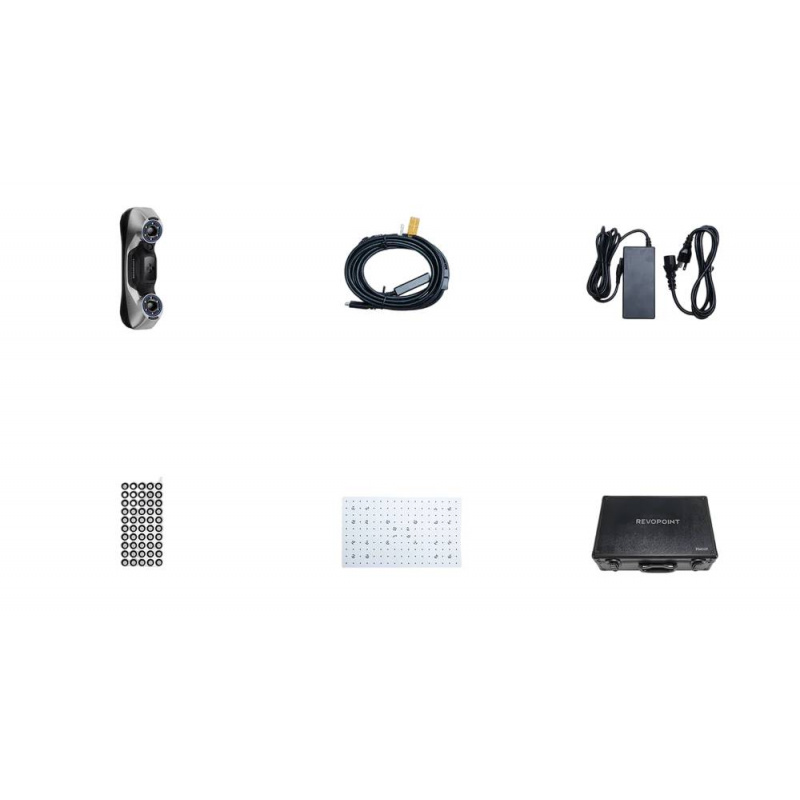

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Skaner 3D Revopoint MetroY
- Przewód USB typu C do USB typu C
- Zasilacz
- Markery do skanowania
- Płytka kalibracyjna
- Etui transportowe
| Specyfikacja techniczna i porównanie skanerów 3D Revopoint MetroY i MetroY Pro | ||
|---|---|---|
| Cecha | MetroY | MetroY Pro |
| Typ skanera | ręczny | ręczny i stacjonarny |
| Technologia skanowania | wieloliniowy laser | wieloliniowy laser + światło strukturalne |
| Precyzja pojedynczej klatki | do 0,01 mm | do 0,01 mm |
| Dokładność pojedynczej klatki | do 0,02 mm | do 0,02 mm |
| Dokładność objętościowa | 0,02 mm + 0,04 mm x L (m) | 0,02 mm + 0,04 mm x L (m) |
| Minimalna odległość punktów | do 0,05 mm | do 0,05 mm |
| Zakres odległości roboczej | od 200 mm do 400 mm | od 200 mm do 400 mm |
| Obszar skanowania (bliska odległość) | 123 x 130 mm | 152 x 138 mm |
| Obszar skanowania (daleka odległość) | 290 x 260 mm | 332 x 276 mm |
| Zakres wielkości obiektu | od 10 x 10 x 10 mm do 1 x 1 x 1 m | od 10 x 10 x 10 mm do 1 x 1 x 1 m |
| Prędkość skanowania | do 1 500 000 punktów/s | do 2 000 000 punktów/s (laser) / 7 000 000 punktów/s (światło strukturalne) |
| Kątowe pole widzenia (H x V) | 43° x 33° | 49° x 38° |
| Kamera RGB | 2 MPx | 2 MPx |
| Skanowanie kolorów | nie | tak (tryb Auto Turntable) |
| Metody śledzenia | marker, global marker | marker, global marker, feature |
| Źródło światła | 30 linii krzyżowych, 15 linii równoległych, 1 linia pojedyncza | 34 linie krzyżowe, 15 linii równoległych, 1 linia pojedyncza + 62 linie światła strukturalnego |
| Oświetlenie pomocnicze | 12 niebieskich diod LED | 12 niebieskich diod LED |
| System operacyjny | Windows 10/11, macOS 11 lub nowszy | Windows 10/11, macOS 11 lub nowszy |
| Formaty eksportu | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Łączność | USB typu C, WiFi 6 | USB typu C, WiFi 6 |
| Procesor | 4-rdzeniowy ARM, 2 GHz | 4-rdzeniowy ARM, 2 GHz |
| Wbudowane przetwarzanie | Depth Computing | Depth Computing |
| Liczba przycisków | 4 | 4 |
| Minimalne wymagania komputera | macOS: CPU M3 Pro / M4, RAM ≥ 18 GB Windows: Intel i7 13 gen. lub AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) |
macOS: CPU M3 Pro / M4, RAM ≥ 18 GB Windows: Intel i7 13 gen. lub AMD Ryzen 7 5800 RAM ≥ 32 GB GPU: NVIDIA GeForce RTX 3060 (8 GB) |
| Zalecane wymagania komputera | macOS: CPU M4 Pro lub lepszy, RAM ≥ 24 GB Windows: Intel i9 12 gen. lub lepszy RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) lub lepsza |
macOS: CPU M4 Pro lub lepszy, RAM ≥ 24 GB Windows: Intel i9 12 gen. lub lepszy RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) lub lepsza |
| Zasilanie | DC 12 V, 3 A | DC 12 V, 3 A |
| Wymiary | 211 x 94 x 47 mm | 211 x 94 x 47 mm |

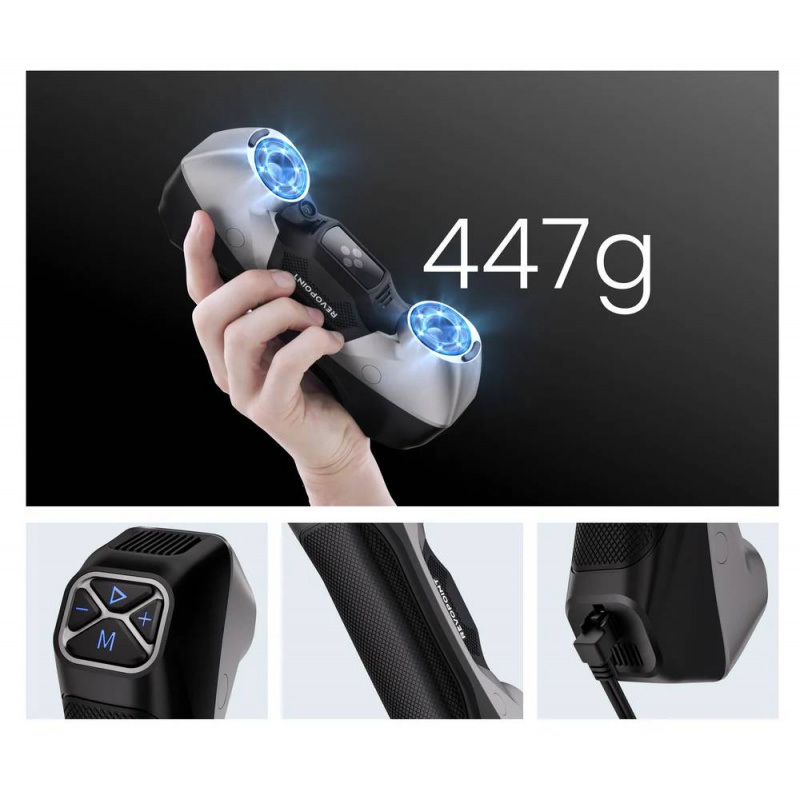

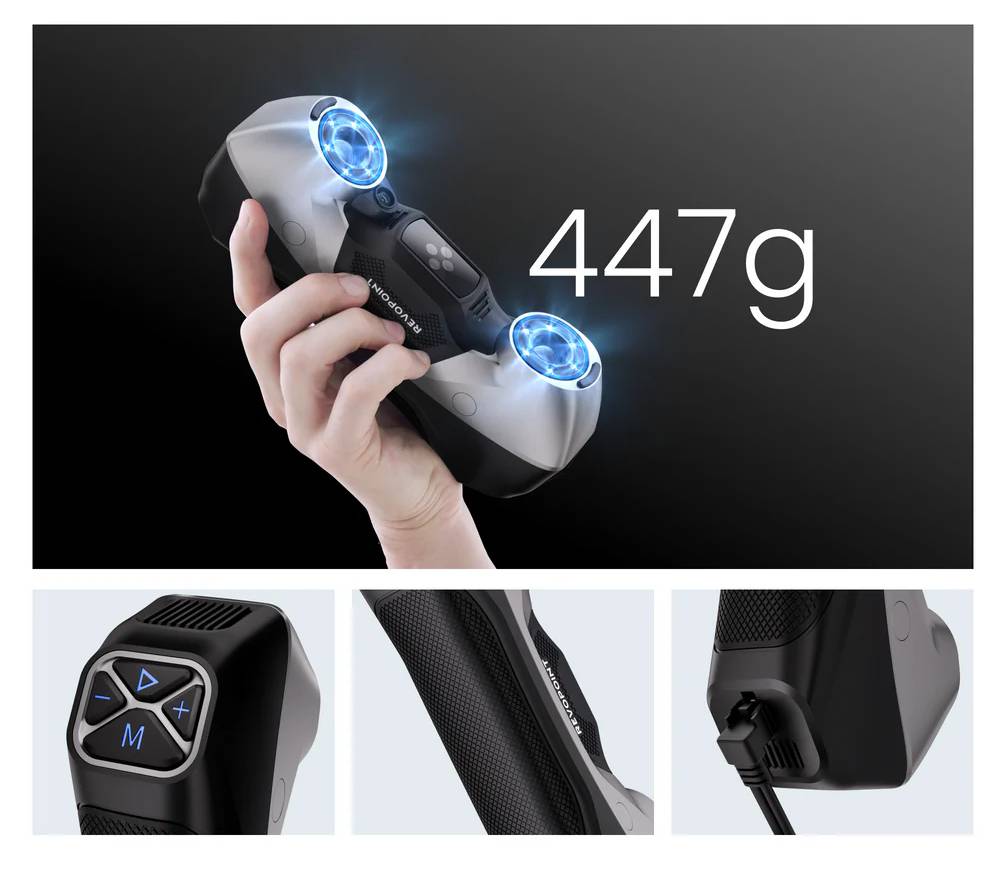

| Masa | 447 g | 450 g |
