Opis produktu: Skaner 3D - Revopoint MetroX Pro - Standard Edition
Revopoint MetroX Pro to ręczny i stacjonarny skaner 3D klasy profesjonalnej, przeznaczony do digitalizacji małych oraz średnich obiektów. Oferuje 4 tryby skanowania, dokładność pojedynczej klatki do 0,02 mm, precyzję do 0,01 mm oraz dokładność objętościową 0,02 mm + 0,04 mm x L. W trybie lasera wieloliniowego rejestruje do 2 000 000 punktów/s, a pełnopolowe światło strukturalne zwiększa tę wartość do 7 000 000 punktów/s. Zakres roboczy wynosi od 200 mm do 400 mm, natomiast obsługiwane obiekty mogą mieć objętość od 10 x 10 x 10 mm do 1 x 1 x 1 m. Skaner sprawdzi się w inżynierii odwrotnej, kontroli jakości, druku 3D i szybkim prototypowaniu.

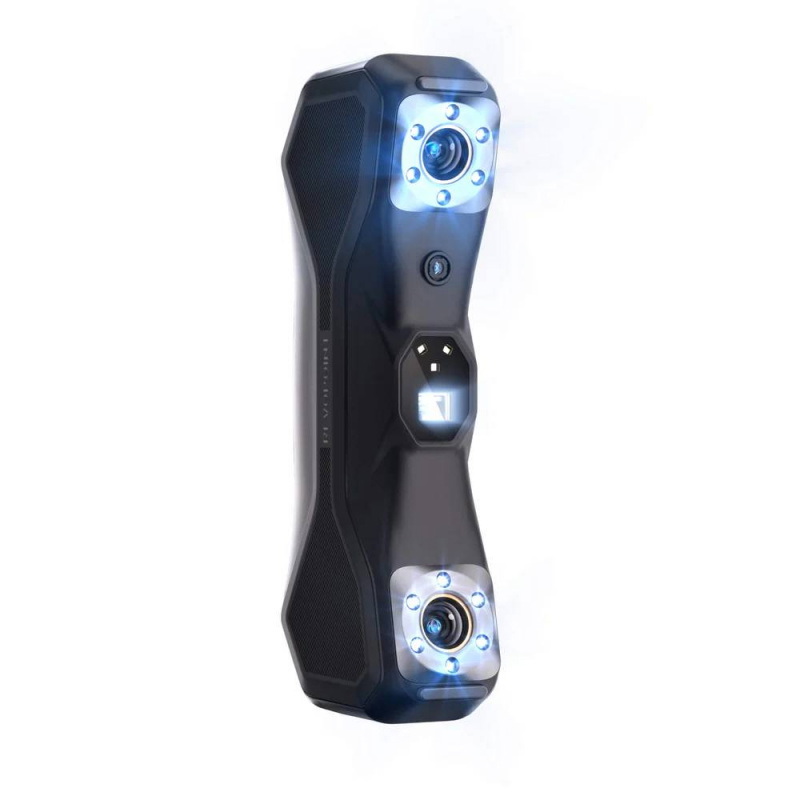

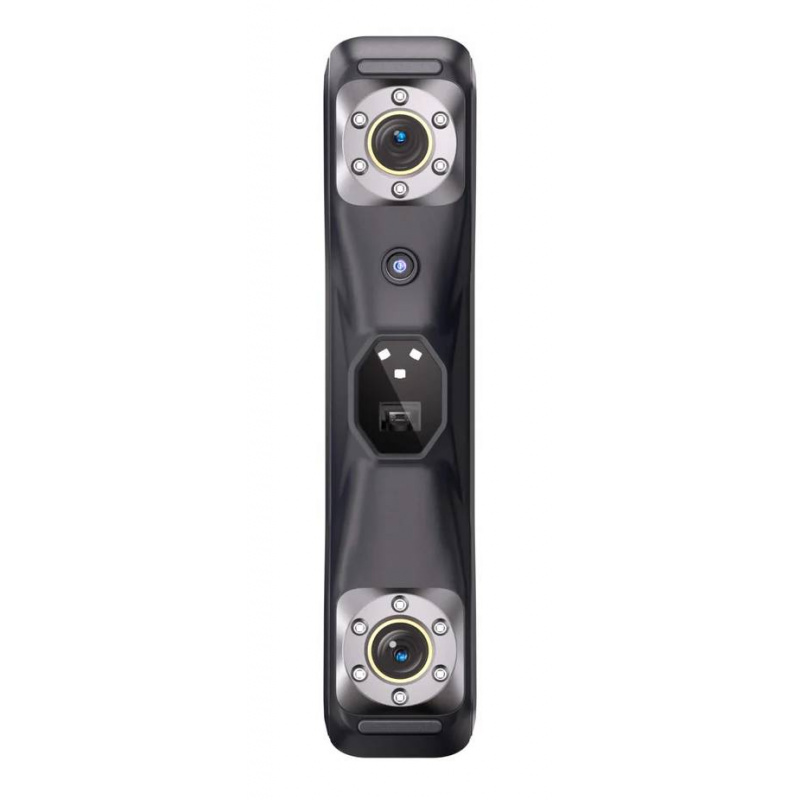

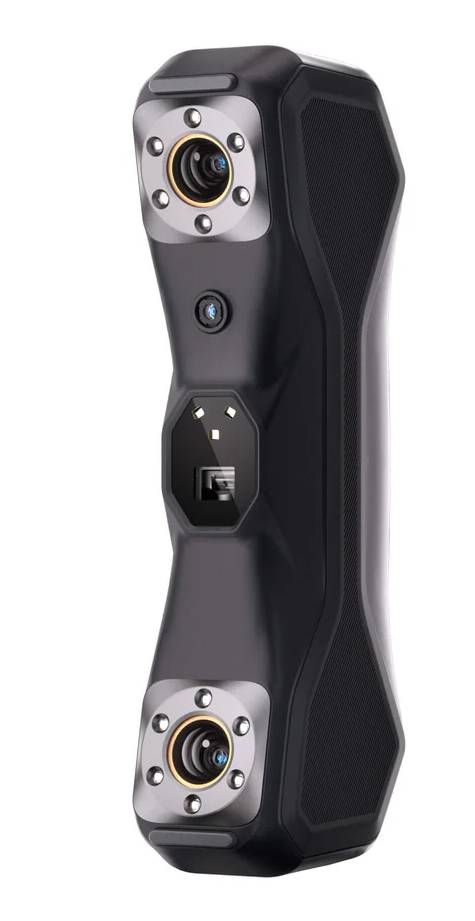

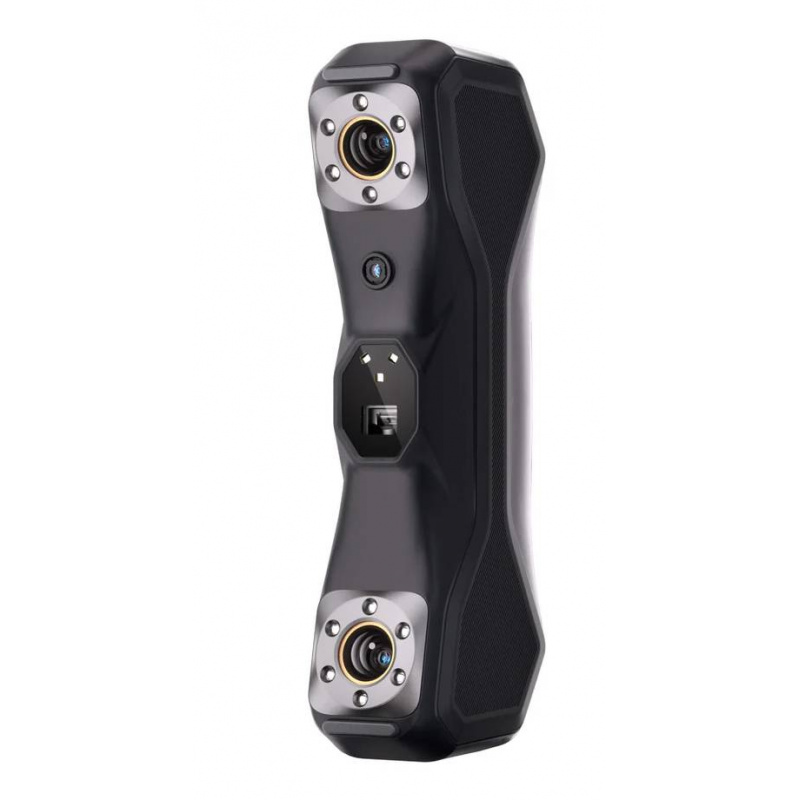

Skaner 3D - Revopoint MetroX Pro.

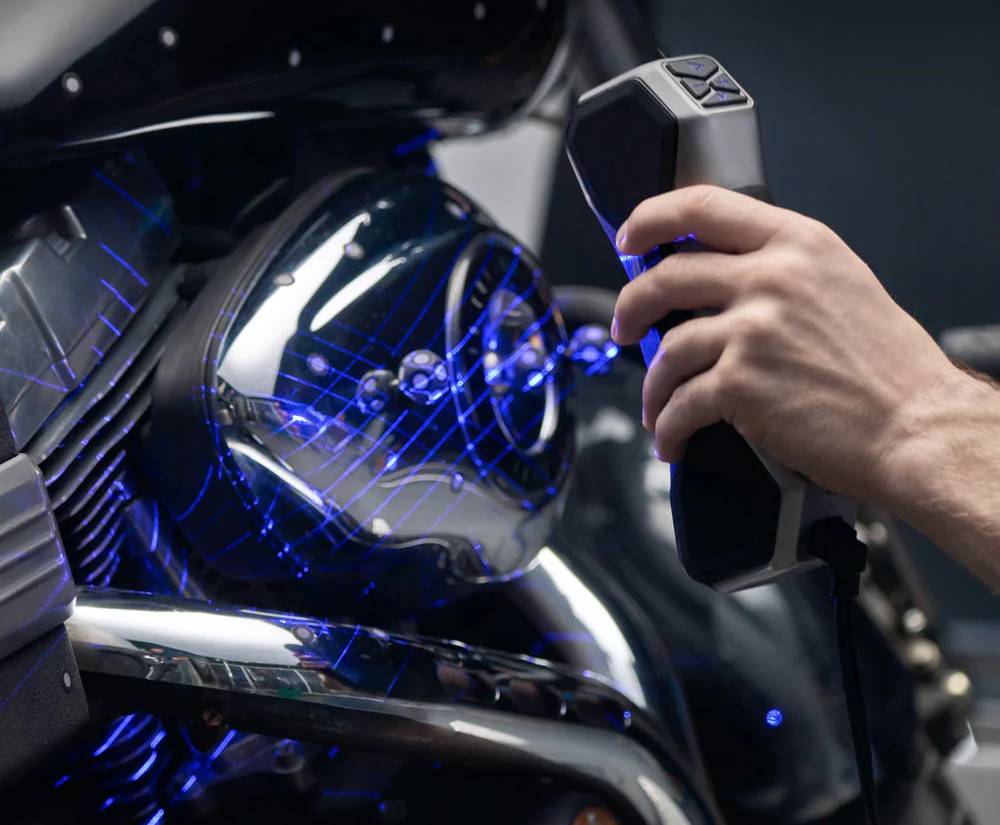

Cztery tryby pracy pozwalają dopasować sposób pozyskiwania danych do kształtu, powierzchni i poziomu szczegółowości skanowanego elementu.
Niebieski laser i cztery tryby skanowania MetroX Pro

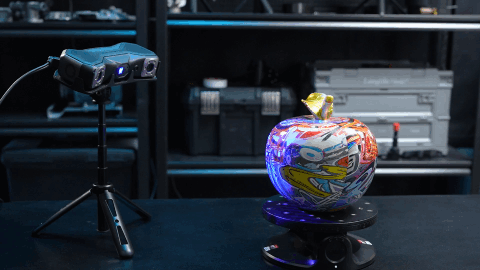

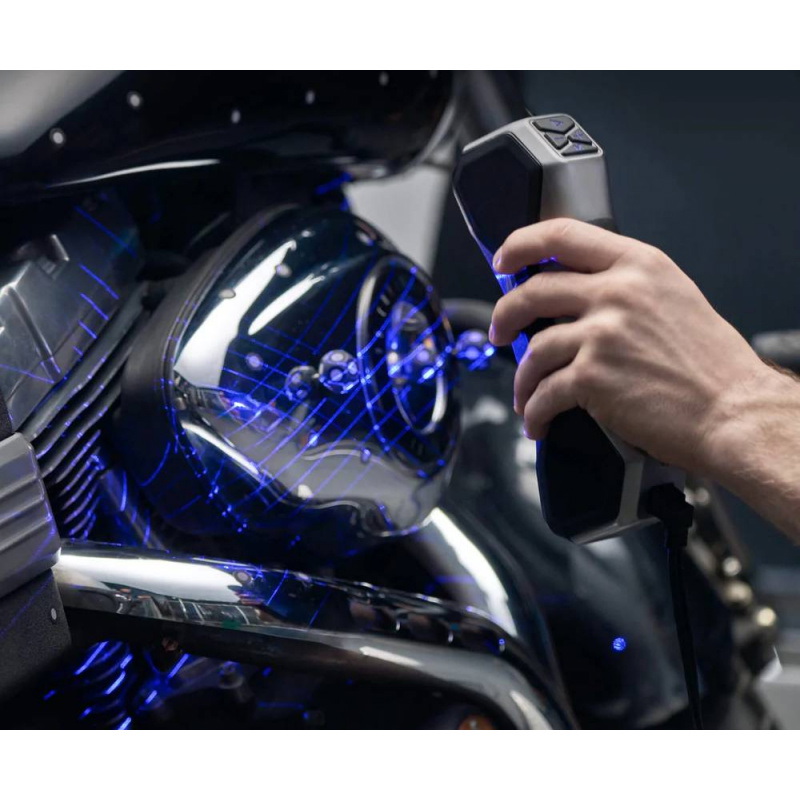

Revopoint MetroX Pro wykorzystuje niebieski laser wieloliniowy oraz pełnopolowe niebieskie światło strukturalne, dzięki czemu można dostosować sposób pracy do geometrii i powierzchni badanego elementu. Tryb 30 linii krzyżowych służy do szybkiego przechwytywania płaskich, ciemnych i błyszczących części, natomiast 15 linii równoległych pozwala dokładniej odwzorować krawędzie, wgłębienia oraz niewielkie detale. Pełnopolowy tryb 62 linii jest przeznaczony do szybkiego skanowania obiektów o bogatej geometrii i może działać bez markerów. Czwartym rozwiązaniem jest tryb Auto Turntable, który łączy skaner, dołączony dwuosiowy stół obrotowy i oprogramowanie Revo Metro. System automatycznie zmienia pozycję obiektu, ułatwiając pozyskanie danych ze wszystkich stron bez ręcznego obracania modelu. Tryb ten umożliwia również tworzenie skanów w kolorze przy użyciu kamery RGB.
Precyzja, dokładność i szybkość pomiarów 3D

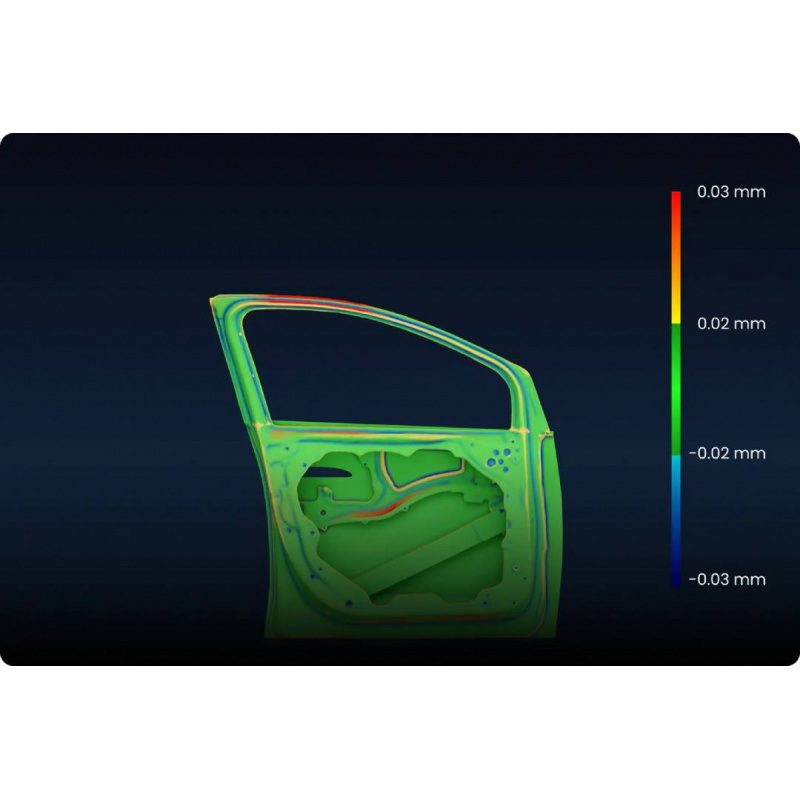

MetroX Pro oferuje precyzję pojedynczej klatki do 0,01 mm oraz dokładność do 0,02 mm. Dokładność objętościowa wynosi 0,02 mm + 0,04 mm x L, gdzie L oznacza długość skanowanego obiektu podaną w metrach. Maksymalna odległość między punktami po scaleniu wynosi 0,05 mm, co pozwala uzyskać gęste modele o wyraźnie odwzorowanych krawędziach i detalach. Tryb lasera wieloliniowego rejestruje do 2 000 000 punktów/s, natomiast pełnopolowe światło strukturalne osiąga do 7 000 000 punktów/s. Przy wykorzystaniu zgodnej karty NVIDIA RTX w systemie Windows skanowanie może odbywać się z prędkością do 60 fps. Odległość robocza wynosi od 200 mm do 400 mm, a obszar pojedynczego przechwytywania zmienia się od 160 x 70 mm przy odległości 200 mm do 320 x 215 mm przy odległości 400 mm. Skaner obsługuje elementy o objętości od 10 x 10 x 10 mm do 1 x 1 x 1 m. Jest dzięki temu odpowiedni zarówno do niewielkich części mechanicznych, jak i większych obudów, komponentów maszyn czy modeli wzorniczych. Kątowe pole widzenia 43° x 33° ułatwia zachowanie odpowiedniego obszaru roboczego podczas prowadzenia urządzenia.

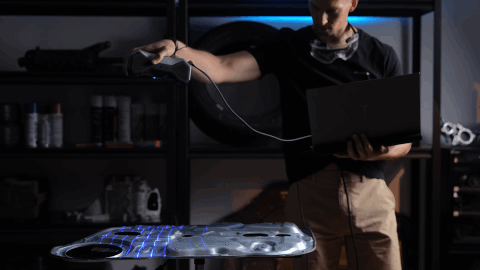

Skaner pracuje z odległości od 200 mm do 400 mm.

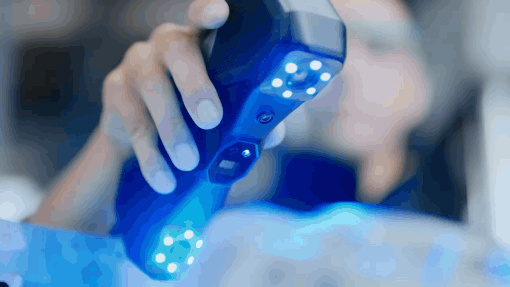

Kamera RGB o rozdzielczości 2 MPx pozwala tworzyć kolorowe modele w trybie Auto Turntable.
Skanowanie w kolorze, bez sprayu i praca z markerami
Wbudowana kamera RGB o rozdzielczości 2 MPx umożliwia rejestrowanie kolorów w automatycznym trybie skanowania z dwuosiowym stołem obrotowym. Funkcja ta pozwala tworzyć bardziej realistyczne modele prezentacyjne, dokumentacyjne i wizualizacyjne. W pozostałych trybach skaner koncentruje się przede wszystkim na dokładnym odwzorowaniu geometrii. Tryby linii krzyżowych i równoległych umożliwiają skanowanie wielu ciemnych lub błyszczących powierzchni bez stosowania preparatu matującego. Spray jest jednak wymagany podczas digitalizacji obiektów przezroczystych lub silnie lustrzanych w trybach lasera wieloliniowego. W trybach Full-Field i Auto Turntable producent zaleca jego użycie również dla powierzchni czarnych, przezroczystych, błyszczących i intensywnie odbijających światło. W laserowych trybach skanowania należy korzystać z markerów, natomiast w trybie światła strukturalnego mogą być one pominięte, jeśli obiekt ma wystarczająco dużo charakterystycznych cech geometrycznych. Markery powinny być rozmieszczone nieregularnie w odległości około od 6 cm do 7 cm, a w każdej rejestrowanej klatce powinno być widocznych co najmniej 5 znaczników. W przypadku małych obiektów można wykorzystać dwuosiowy stół obrotowy lub opcjonalny zestaw bloków z markerami.
Połączenie z komputerem i oprogramowanie Revo Metro

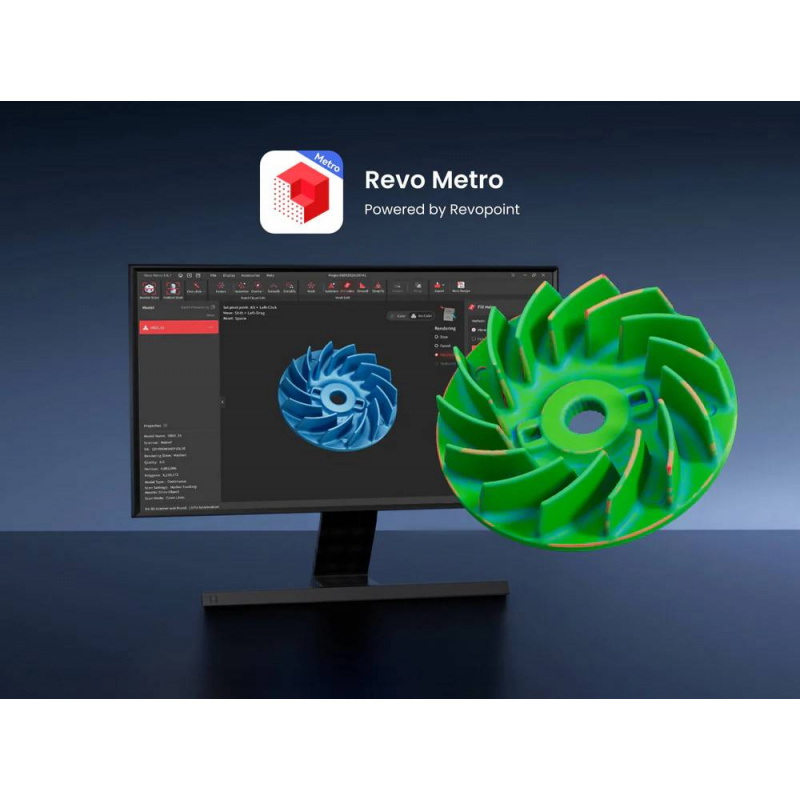

Revopoint MetroX Pro łączy się z komputerem za pomocą przewodu USB typu C - USB typu C. Współpracuje z systemami Windows 10 i Windows 11 w wersji 64-bitowej oraz macOS 11.0 lub nowszym. Skanowanie laserowe z akceleracją GPU jest obecnie obsługiwane przez zgodne karty NVIDIA RTX 30 i RTX 40 w systemie Windows. Funkcja PC-to-Mobile Scan Streaming, dostępna w modelu MetroX Pro, pozwala przesyłać podgląd procesu z komputera na telefon, tablet lub dodatkowy ekran za pomocą aplikacji Revo Mirror. Urządzenie mobilne pełni wtedy funkcję zewnętrznego wyświetlacza, ułatwiającego kontrolowanie pokrycia skanowanego obiektu i wykrywanie brakujących danych. Sam proces obliczeniowy nadal odbywa się na komputerze. Bezpłatne oprogramowanie Revo Metro służy do pozyskiwania chmur punktów, scalania kolejnych ujęć, tworzenia siatki, oczyszczania i edytowania danych oraz łączenia kilku skanów. Program eksportuje pliki PLY, OBJ, STL, ASC, 3MF, GLTF i FBX, zapewniając zgodność z popularnymi programami CAD, aplikacjami do modelowania 3D oraz slicerami. Dodatkowo skany mogą być przekazywane do osobno sprzedawanych programów Revo Design i Revo Measure, które rozszerzają środowisko o funkcje scan-to-CAD, inżynierii odwrotnej i kontroli wymiarowej.

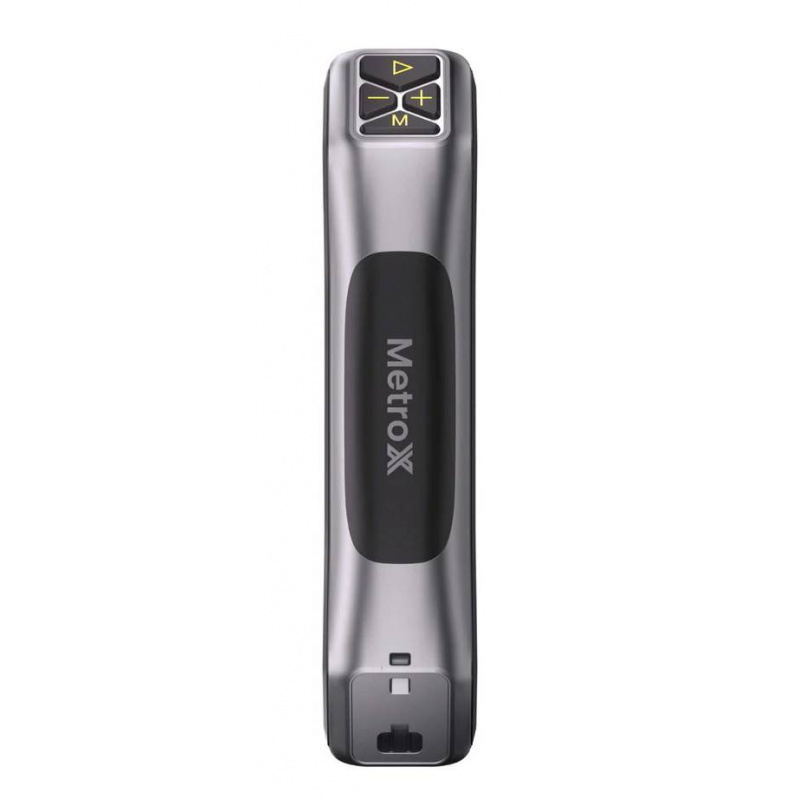

MetroX Pro komunikuje się z komputerem za pośrednictwem USB typu C.

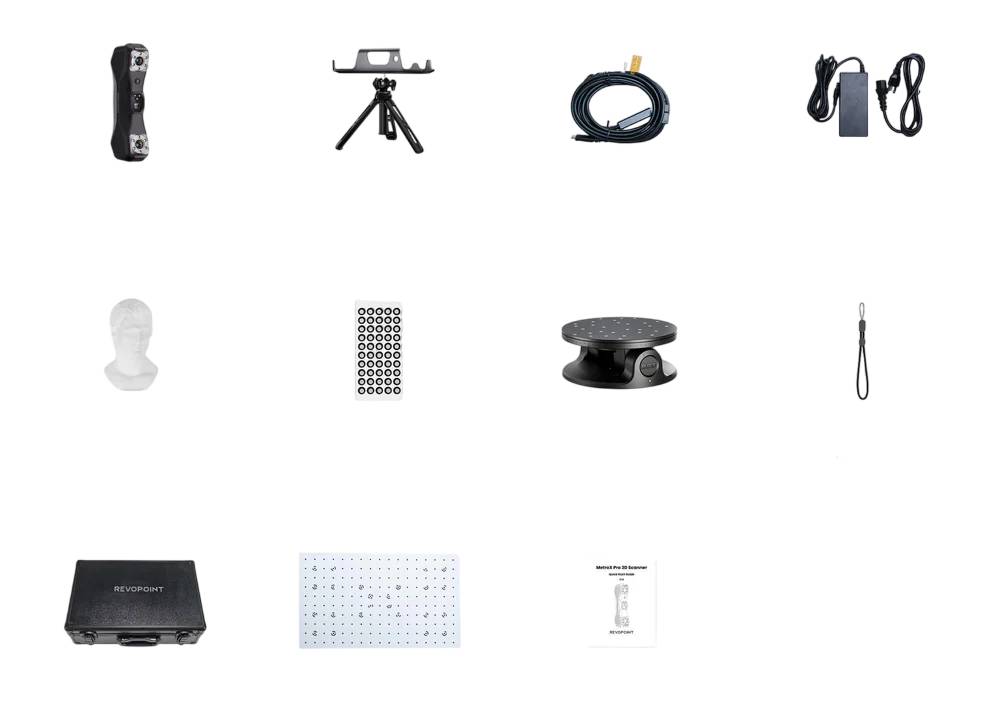

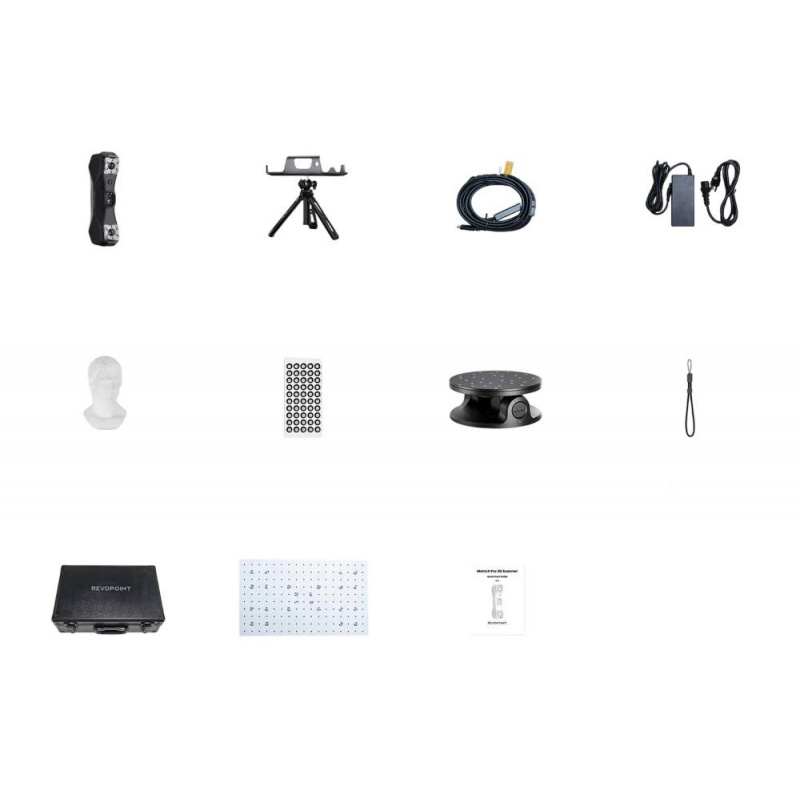

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- Skaner 3D Revopoint MetroX Pro
- Pasek na nadgarstek
- Statyw z uchwytem na skaner
- Przewód USB typu C - USB typu C
- Zasilacz
- Model testowy w formie popiersia
- Markery o średnicy 6 mm - 500 sztuk
- Dwuosiowy stół obrotowy
- Walizka transportowa
- Płytka kalibracyjna
- Skrócona instrukcja
Specyfikacja techniczna i porównanie skanerów 3D Revopoint MetroX i MetroX Pro
| Parametr | Revopoint MetroX | Revopoint MetroX Pro |
|---|---|---|
| Typ skanowania | Skanowanie ręczne i stacjonarne | Skanowanie ręczne i stacjonarne |
| Technologia skanowania | Wieloliniowy niebieski laser i pełne pole niebieskiego światła strukturalnego | |
| Obsługiwana wielkość obiektów | Małe i średnie obiekty | |
| Precyzja pojedynczej klatki | Do 0,01 mm | |
| Dokładność pojedynczej klatki | Do 0,02 mm | |
| Dokładność objętościowa | 0,025 mm + 0,05 mm x L (m), gdzie L oznacza długość obiektu | 0,02 mm + 0,04 mm x L (m), gdzie L oznacza długość obiektu |
| Odległość między scalonymi punktami | Do 0,05 mm | |
| Odległość robocza | Od 200 mm do 400 mm | |
| Obszar pojedynczego ujęcia przy najmniejszej odległości | 160 x 70 mm przy odległości 200 mm | |
| Obszar pojedynczego ujęcia przy największej odległości | 320 x 215 mm przy odległości 400 mm | |
| Kątowe pole widzenia | 43° x 33° | |
| Minimalna objętość skanowania | 10 x 10 x 10 mm | |
| Maksymalna objętość skanowania | 1 x 1 x 1 m | |
| Prędkość skanowania | Wieloliniowy laser: do 800 000 punktów/s Pełne pole światła strukturalnego: do 7 000 000 punktów/s |
Wieloliniowy laser: do 2 000 000 punktów/s Pełne pole światła strukturalnego: do 7 000 000 punktów/s |
| Rozdzielczość kamery RGB | 2 MPx | |
| Skanowanie w kolorze | Wyłącznie w trybie Auto Turntable | |
| Metody śledzenia | Śledzenie cech obiektu, markerów i markerów globalnych | |
| Skanowanie na zewnątrz | Nie | |
| Źródło światła | Krzyżujące się linie niebieskiego lasera: 14 linii Równoległe linie niebieskiego lasera: 7 linii Linie niebieskiego światła strukturalnego: 62 linie |
Krzyżujące się linie niebieskiego lasera: 30 liniii Równoległe linie niebieskiego lasera: 15 linii Linie niebieskiego światła strukturalnego: 62 linie |
| Oświetlenie pomocnicze | 12 niebieskich diod LED | |
| Procesor | 4-rdzeniowy procesor ARM, 2 GHz | |
| Wbudowane przetwarzanie danych | Obliczenia danych głębi | |
| Liczba przycisków sterujących | 4 | |
| Minimalne wymagania dla macOS | Procesor: Apple M1 Pro, M1 Max lub M1 Ultra Pamięć RAM: co najmniej 16 GB |
Procesor: Apple M2 Pro Pamięć RAM: co najmniej 16 GB |
| Minimalne wymagania dla Windows | Procesor: Intel Core i7 13. generacji lub AMD Ryzen 7 5800 Pamięć RAM: co najmniej 32 GB Karta graficzna: NVIDIA GeForce RTX 3060 8 GB |
|
| Zalecane wymagania dla macOS | Procesor: Apple M2 Pro, M2 Max, M2 Ultra, M3 Pro, M3 Max lub M3 Ultra Pamięć RAM: co najmniej 24 GB |
Procesor: Apple M4 Pro lub wydajniejszy Pamięć RAM: co najmniej 24 GB |
| Zalecane wymagania dla Windows | Procesor: Intel Core i9 12. generacji lub wydajniejszy Pamięć RAM: co najmniej 64 GB Karta graficzna: NVIDIA RTX 4060 8 GB lub wydajniejsza |
|
| Dodatkowe wymagania procesora | Co najmniej 8 rdzeni, 16 wątków i częstotliwość bazowa wynosząca minimum 2,4 GHz | |
| Akceleracja skanowania liniami laserowymi | Wymaga dedykowanej karty graficznej. Układy graficzne AMD i układy komputerów Mac nie obsługują obecnie akceleracji | |
| Obsługiwane systemy operacyjne | Windows 10 lub 11 w wersji 64-bitowej, macOS 11.0 lub nowszy | |
| Obsługiwane formaty plików | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | |
| Modele 3D gotowe do druku | Tak | |
| Typ złącza | USB typu C | USB typu C do USB typu C |
| Wymagania dotyczące zasilania | 12 V DC, 3 A | |
| Skanowanie powierzchni specjalnych | W trybach wieloliniowego lasera powierzchnie przezroczyste i lustrzane wymagają zastosowania sprayu matującego. W trybie pełnego pola producent zaleca użycie sprayu podczas skanowania powierzchni przezroczystych, czarnych, lustrzanych i silnie odblaskowych | |
| Kalibracja wykonywana przez użytkownika | Tak | |
| Obsługiwane akcesoria | Dwuosiowa platforma obrotowa, zestaw bloków z markerami | |
| Klasa lasera | Klasa 2M | |
| Uwagi dotyczące precyzji i dokładności | Precyzja określa zgodność kolejnych pomiarów tego samego obiektu wykonywanych z jednego położenia. Dokładność określa zgodność zmierzonej wartości z rzeczywistym wymiarem obiektu. Parametry uzyskano w kontrolowanych warunkach laboratoryjnych, dlatego rzeczywiste wyniki mogą zależeć od środowiska i sposobu pracy | |
| Bezpieczeństwo lasera klasy 2M | Nie należy patrzeć bezpośrednio w źródło lasera z niewielkiej odległości ani obserwować wiązki przez przyrządy optyczne, takie jak teleskop lub obiektyw aparatu. W torze wiązki nie należy umieszczać luster, szkła ani innych powierzchni mogących powodować silne odbicia | |
| Ostrzeżenie dotyczące migającego światła | Urządzenie emituje migające światło, które może być nieodpowiednie dla osób z padaczką fotogenną | |
| Wymiary | 209 x 88 x 44 mm | |
| Masa | 508 g | |
