Opis produktu: Skaner 3D - Revopoint MetroY Ultra - CMM Edition
Revopoint MetroY Ultra to zaawansowany skaner 3D klasy metrologicznej, stworzony z myślą o precyzyjnym odwzorowywaniu małych i średnich elementów. Wykorzystuje połączenie wieloliniowego niebieskiego lasera oraz pełnopolowego światła strukturalnego, umożliwiając szybkie i dokładne skanowanie części technicznych, obiektów o złożonej geometrii oraz powierzchni ciemnych lub błyszczących. Urządzenie osiąga wydajność do 7 000 000 punktów/s oraz częstotliwość pracy do 90 fps, znacząco skracając czas pozyskiwania danych 3D. Dzięki obsłudze WiFi 6, rejestracji tekstur w kolorze oraz współpracy z oprogramowaniem Revo Metro, Revo Measure i Revo Design doskonale sprawdza się w pomiarach, kontroli jakości, inżynierii odwrotnej oraz przygotowaniu modeli CAD i wydruków 3D. Wersja CMM Edition wzbogacona jest o certyfikowaną płytę kulową Ball Plate do weryfikacji dokładności oraz roczną licencję oprogramowania Revo Measure, przeznaczonego do profesjonalnych pomiarów 3D, analiz GD&T i zaawansowanej kontroli jakości.

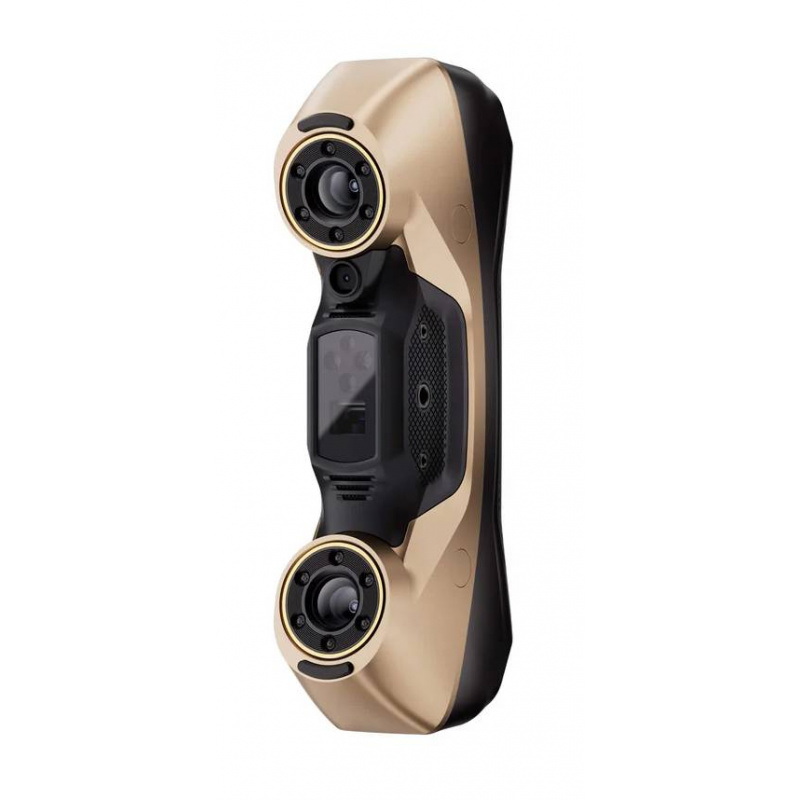

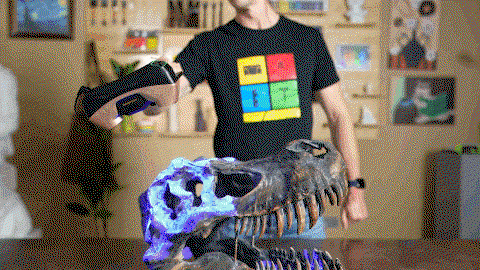

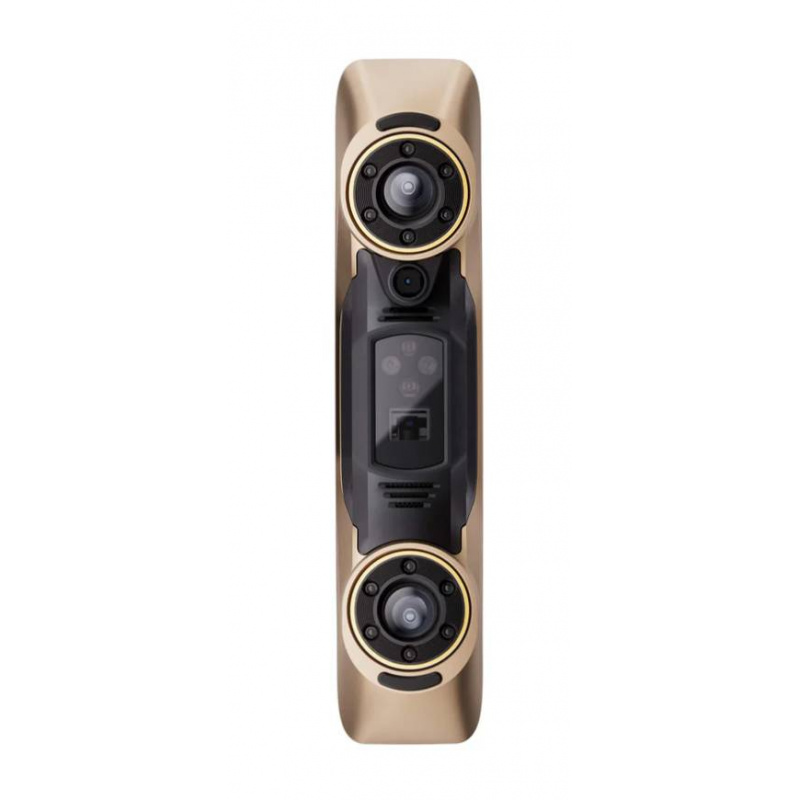

Skaner 3D - Revopoint MetroY Ultra - CMM Edition.

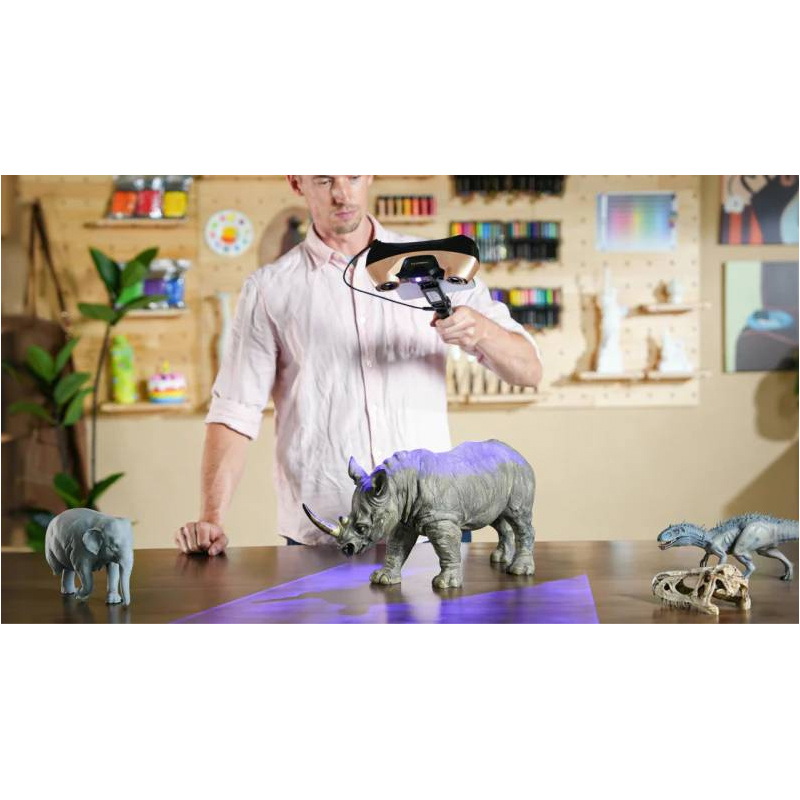

Światło strukturalne pozwala na przechwytywanie bogatych w szczegóły elementów bez konieczności używania markerów.

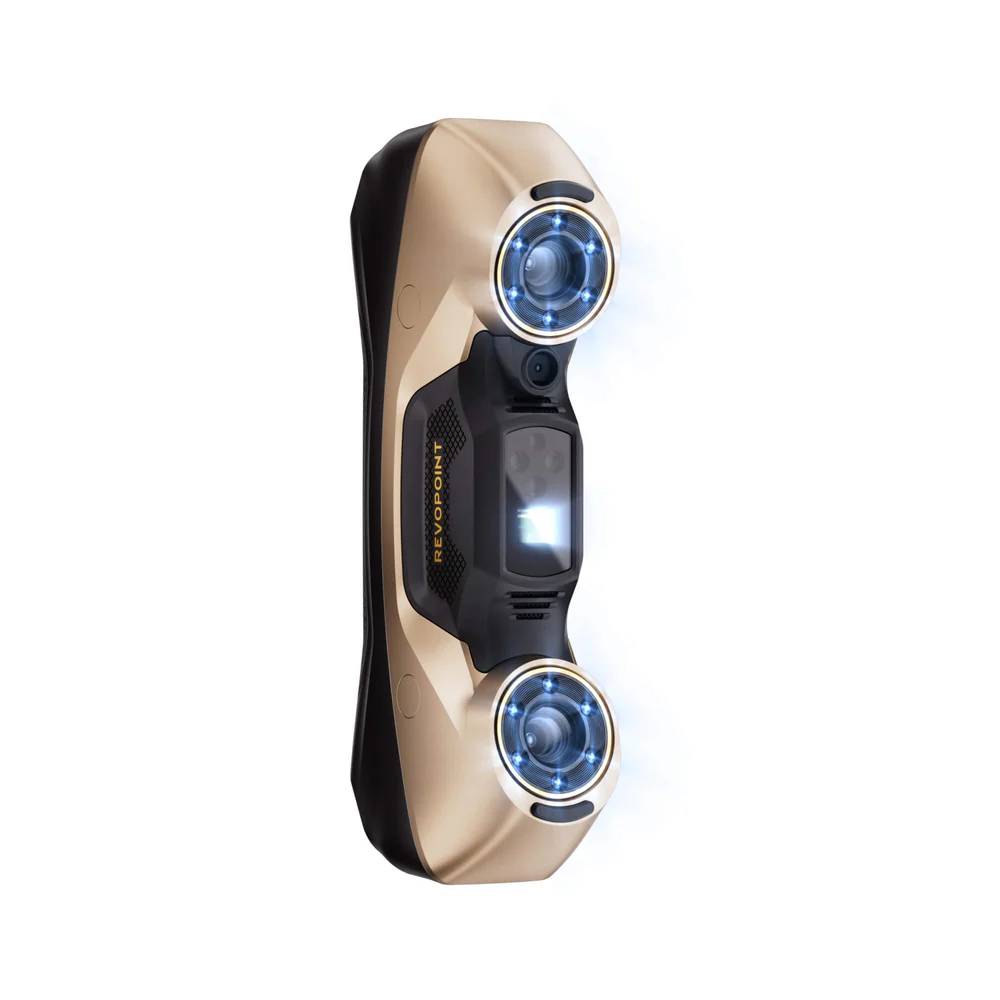

Technologia niebieskiego światła w skanerze 3D Revopoint
MetroY Ultra wykorzystuje zaawansowaną technologię niebieskiego lasera oraz pełnopolowego światła strukturalnego, zapewniając wysoką odporność na zakłócenia świetlne i doskonałe odwzorowanie geometrii. Niebieskie źródła światła pozwalają skuteczniej rejestrować detale w porównaniu z tradycyjnymi rozwiązaniami opartymi na świetle białym. Dzięki temu możliwe jest uzyskanie wyjątkowo dokładnych modeli nawet w trudnych warunkach przemysłowych. Technologia ta znajduje zastosowanie wszędzie tam, gdzie wymagane są precyzyjne pomiary i powtarzalne wyniki skanowania.
Tryby skanowania 3D do detali, otworów i powierzchni technicznych
Skaner oferuje pięć dedykowanych trybów pracy dostosowanych do różnych geometrii i rodzajów powierzchni. Tryb 34 krzyżowych linii laserowych zapewnia maksymalną szybkość przechwytywania danych podczas skanowania dużych fragmentów powierzchni. Tryb 15 równoległych linii został zoptymalizowany pod kątem rejestracji drobnych detali, krawędzi oraz elementów technicznych. Pojedyncza linia laserowa umożliwia skuteczne skanowanie głębokich otworów, szczelin i wnęk, natomiast światło strukturalne oraz automatyczny stół obrotowy pozwalają szybko tworzyć dokładne modele niewielkich części.

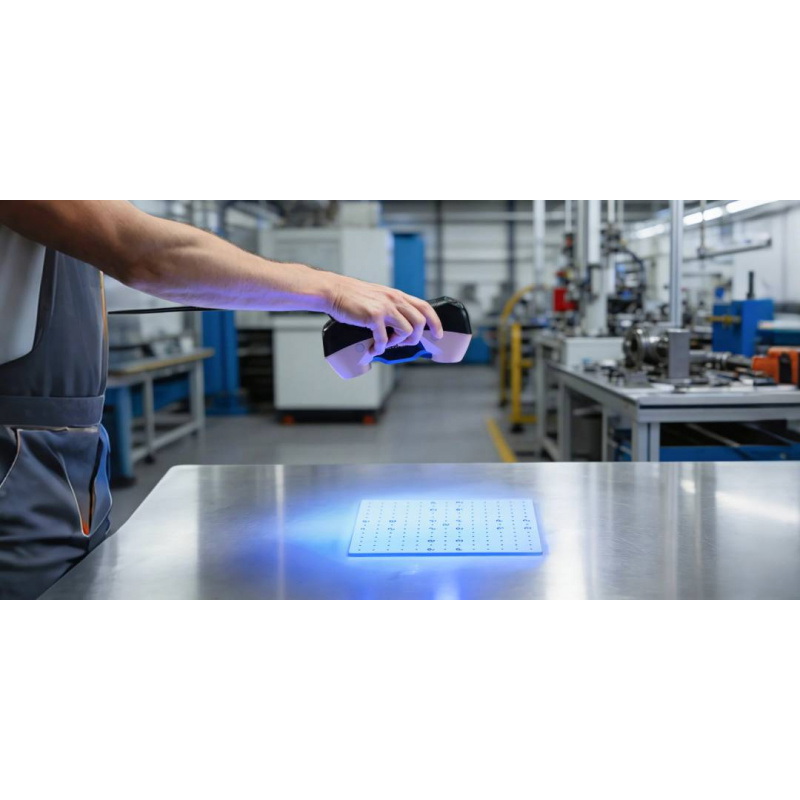

Dokładność metrologiczna do kontroli jakości i pomiarów 3D
MetroY Ultra został zaprojektowany z myślą o zastosowaniach, w których kluczowe znaczenie ma wiarygodność danych pomiarowych. Skaner oferuje dokładność pojedynczej klatki do 0,015 mm, precyzję do 0,01 mm oraz dokładność objętościową 0,015 mm + 0,04 mm x L (m). Takie parametry umożliwiają wykorzystanie urządzenia podczas inspekcji części, porównywania modeli z dokumentacją CAD oraz analiz wymiarowych. W wersji CMM możliwa jest dodatkowo weryfikacja dokładności przy użyciu certyfikowanej płyty kulowej oraz oprogramowania Revo Measure. Takie rozwiązanie umożliwia wykonywanie pomiarów zgodnych z wymaganiami profesjonalnych procesów produkcyjnych i jakościowych.
Szybkie skanowanie 3D z wydajnością do 7 milionów punktów na sekundę
Revopoint MetroY Ultra pozwala znacząco skrócić czas pozyskiwania danych 3D, zachowując wysoką szczegółowość modelu. W trybach laserowych skaner osiąga wydajność do 3 000 000 punktów/s, natomiast w trybie pełnopolowego światła strukturalnego do 7 000 000 punktów/s. Maksymalna częstotliwość skanowania wynosi do 90 fps, co umożliwia płynną pracę z bardziej złożonymi obiektami. Wysoka prędkość przechwytywania danych sprawia, że skaner dobrze sprawdza się w kontroli jakości, prototypowaniu i szybkiej digitalizacji części.

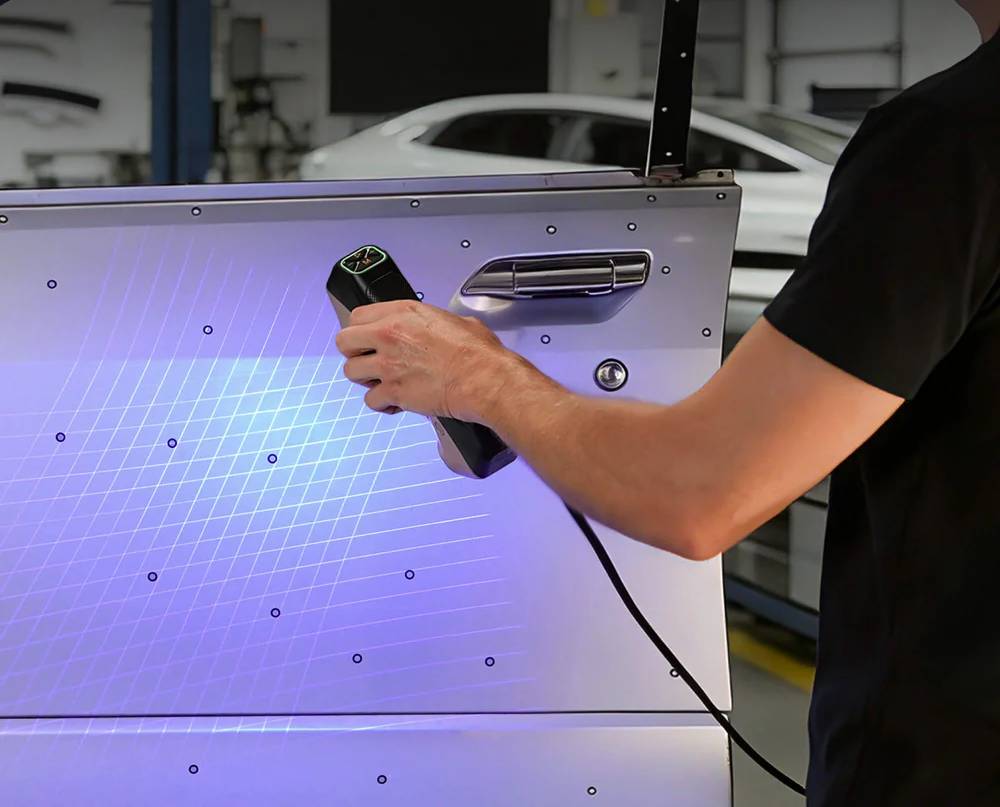

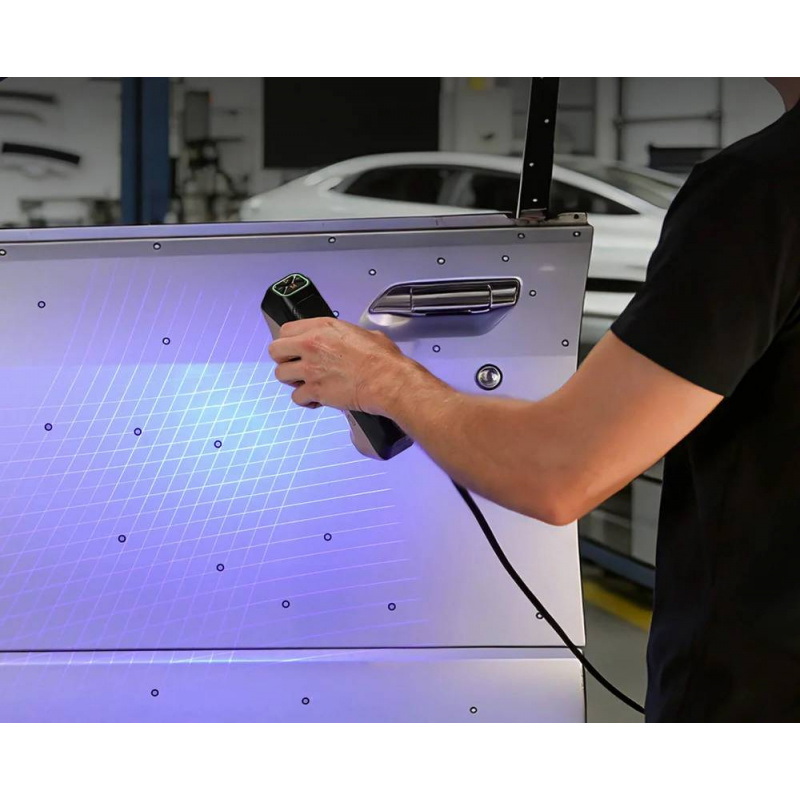

34 linie krzyżowe sprawdzą się przy skanowaniu płaskich, błyszczących lub czarnych powierzchni.

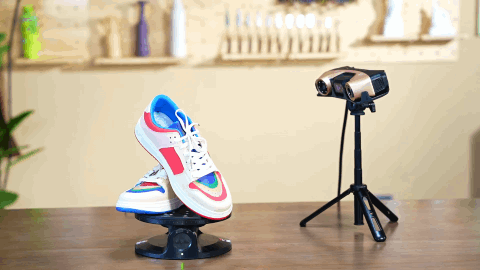

Dwuosiowa platforma obrotowa zapewnia powtarzalne rezultaty.

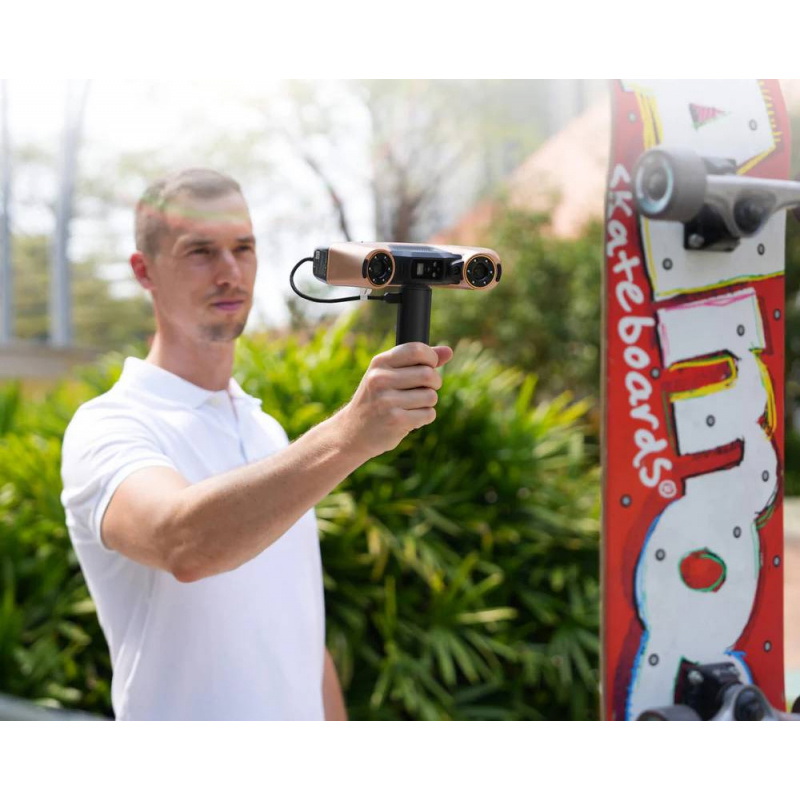

Bezprzewodowy skaner 3D do pracy w terenie i przy produkcji

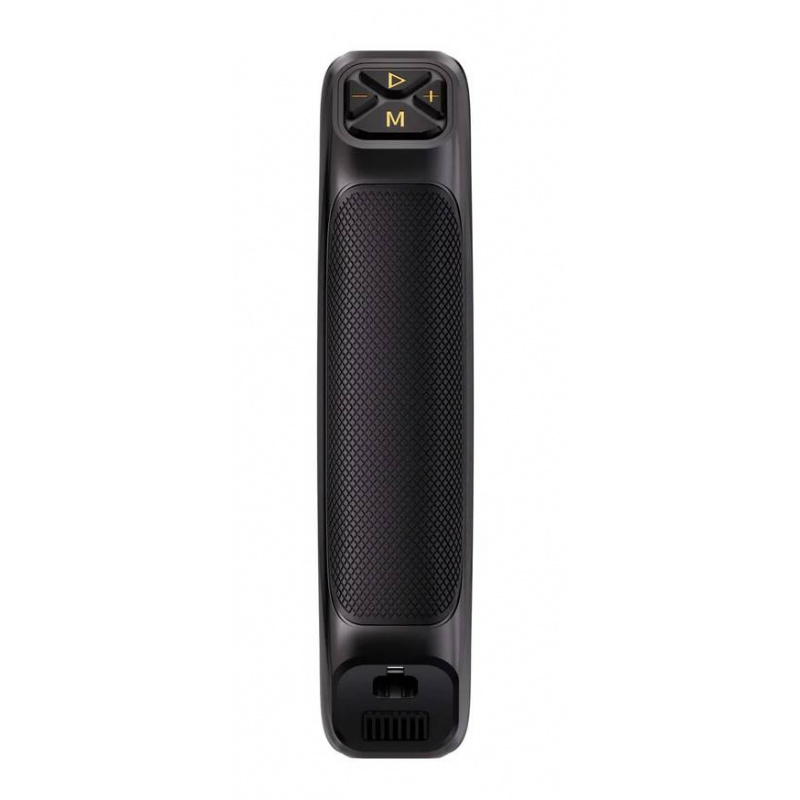

Dzięki łączności WiFi 6 MetroY Ultra umożliwia wygodne skanowanie bez stałego połączenia przewodem z komputerem. Operator może przesyłać dane w czasie rzeczywistym i obserwować postęp skanowania na kompatybilnym urządzeniu. Tryby laserowe pozwalają pracować także przy silnym oświetleniu, nawet do 100 000 luksów, co zwiększa możliwości użycia skanera poza laboratorium. Uchwyt akumulatorowy o pojemności 5500 mAh zapewnia około 2,5 godziny mobilnej pracy.

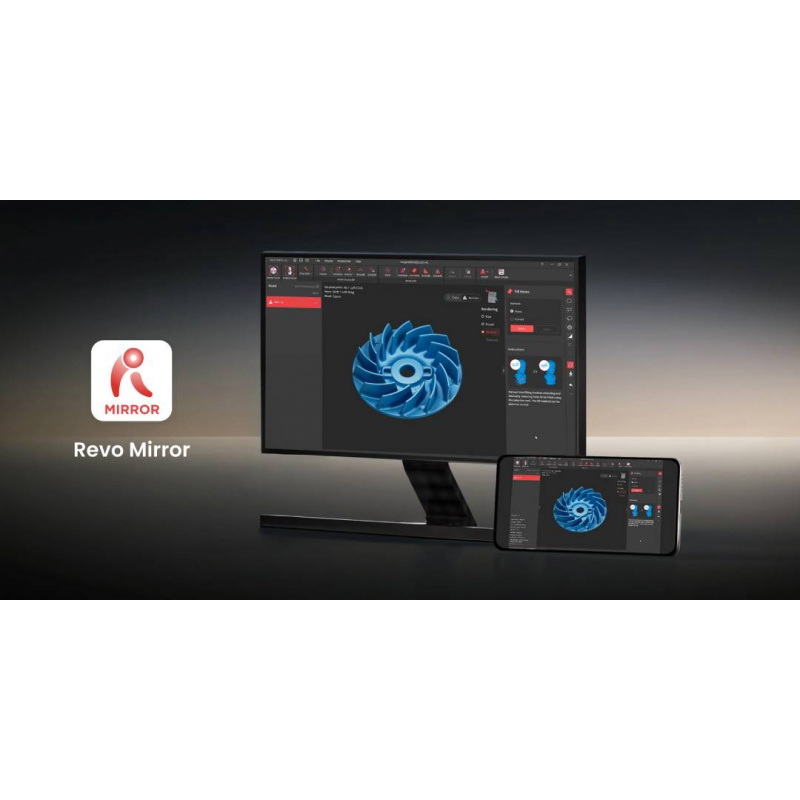

Oprogramowanie do skanowania 3D, pomiarów i projektowania CAD
MetroY Ultra współpracuje z pakietem narzędzi wspierających cały proces pracy z modelem 3D. Darmowe oprogramowanie Revo Metro służy do skanowania, edycji, łączenia i eksportu modeli w popularnych formatach. Program Revo Measure umożliwia wykonywanie pomiarów, analiz geometrycznych i kontroli jakości na podstawie danych ze skanera. Z kolei Revo Design wspiera konwersję skanów do modeli CAD, co jest szczególnie przydatne w inżynierii odwrotnej, projektowaniu produktów i przygotowaniu dokumentacji technicznej.
Zawartość zestawu
- Skaner 3D Revopoint MetroY Ultra
- Statyw
- Przewód USB typu C do USB typu C
- Zasilacz
- Model testowy
- 500 znaczników 6 mm
- Dwuosiowa platforma obrotowa
- Walizka transportowa
- Płyta kalibracyjna
- Płytka kulowa
- Oprogramowanie Revo Measure (licencja roczna - obsługiwane tylko systemy Windows 10/11)
- Zestaw mobilny (4. generacji)

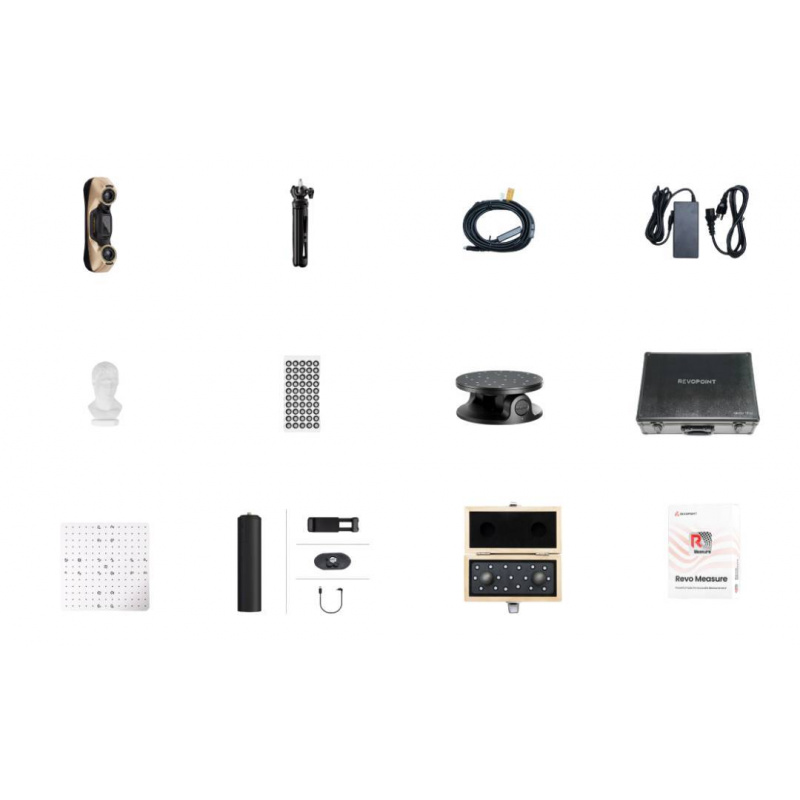

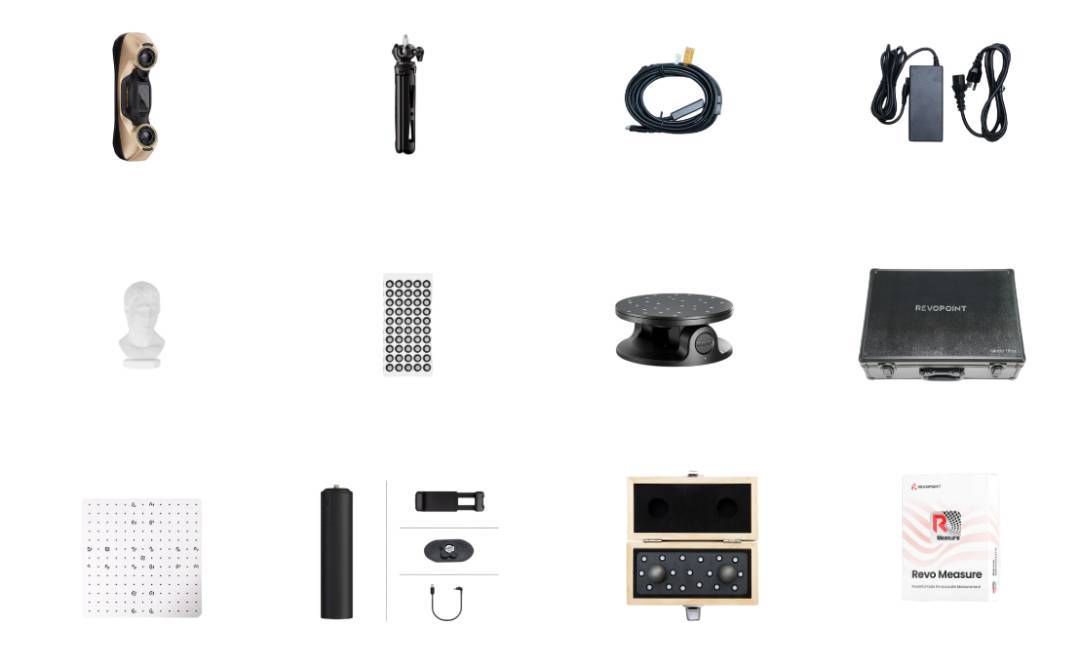

Elementy wchodzące w skład zestawu.
| Specyfikacja techniczna skanera 3D Revopoint MetroY Ultra | |
|---|---|
| Typ skanera | ręczny i stacjonarny |
| Technologia | wieloliniowy skaner laserowy + pełnopolowe światło strukturalne |
| Obsługiwany rozmiar obiektów | małe i średnie |
| Precyzja pojedynczej klatki | do 0,01 mm |
| Dokładność pojedynczej klatki | do 0,015 mm |
| Dokładność objętościowa | 0,015 mm + 0,04 mm x L (m) |
| Odległość między punktami | do 0,05 mm |
| Odległość robocza | od 200 mm do 400 mm |
| Pole przechwytywania przy 200 mm | 152 x 138 mm |
| Pole przechwytywania przy 400 mm | 332 x 276 mm |
| Pole widzenia | 49° x 38° |
| Minimalna objętość skanowania | 10 x 10 x 10 mm |
| Maksymalna objętość skanowania | 2 x 2 x 2 m |
| Prędkość skanowania | do 90 fps z GPU NVIDIA, do 60 fps z CPU |
| Wydajność trybu laserowego | do 3 000 000 punktów/s |
| Wydajność światła strukturalnego | do 7 000 000 punktów/s |
| Rozdzielczość kamery RGB | 2 MPx |
| Skanowanie kolorowe | tak, w trybie automatycznej platformy obrotowej |
| Metody śledzenia | marker, global marker, feature |
| Skanowanie zewnętrzne | tak, w trybach laserowych do 100 000 luksów |
| Źródła światła 3D | 34 krzyżowe linie laserowe, 15 równoległych linii laserowych, 1 pojedyncza linia laserowa do głębokich otworów, 62-liniowe pełnopolowe światło strukturalne |
| Diody doświetlające | 12 niebieskich LED |
| Procesor | 4-rdzeniowy ARM 2,0 GHz |
| Wbudowane obliczenia | obliczenia głębi |
| Przyciski | 4 |
| Minimalne wymagania - macOS | CPU M2 Pro, RAM minimum 16 GB |
| Minimalne wymagania - Windows | Intel i7 13. generacji lub AMD Ryzen 7 5800, RAM minimum 32 GB, NVIDIA GeForce RTX 3060 8 GB |
| Zalecane wymagania - macOS | CPU M4 Pro lub lepszy, RAM minimum 24 GB |
| Zalecane wymagania - Windows | Intel i9 12. generacji lub lepszy, RAM minimum 64 GB, NVIDIA RTX 4060 8 GB lub lepsza |
| Kompatybilne systemy operacyjne | Windows 10/11 64-bit, macOS 11.0 lub nowszy |
| Formaty eksportu | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Gotowość modeli do druku 3D | tak |
| Łączność bezprzewodowa | WiFi 6 |
| Złącze | USB typu C do USB typu C |
| Zasilanie | DC 12 V / 3 A |
| Specjalne wymagania skanowania | dla powierzchni przezroczystych lub lustrzanych w trybach laserowych należy użyć sprayu skanującego; w trybach światła strukturalnego spray jest zalecany dla powierzchni przezroczystych, czarnych, lustrzanych lub bardzo refleksyjnych |
| Rekalibracja użytkownika | tak |
| Pojemność akumulatora uchwytu | 5500 mAh |
| Czas pracy z uchwytem akumulatorowym | około 2,5 h |
| Obsługiwane akcesoria | Marker Block Kit, Mobile Kit 4. generacji, Dual-axis Turntable, Ball Plate |
| Klasa lasera | Class 2M |
| Wymiary | 211 x 94 x 47 mm |
| Masa | 450 g |
