Opis produktu: Stabilizator 5 V L7805ABV - THT TO220
Stabilizator wykorzystywany do zasilania układów logicznych zasilanych napięciem 5 V. Maksymalny prąd wyjściowy to 1 A.
Specyfikacja stabilizatora L7805ABV
-
Symbol: LM7805
- Napięcie wyjściowe: 5 V
- Maksymalny prąd wyjściowy: 1 A
- Maksymalne napięcie wejściowe: 35 V
- Obudowa: TO-220

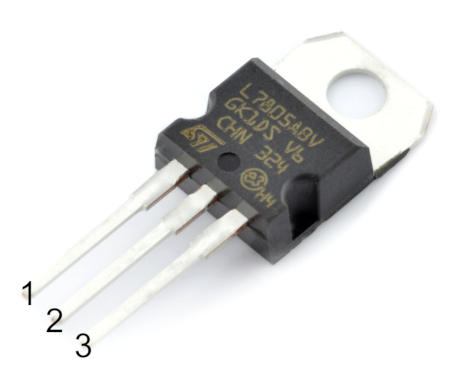

1. Wejście, 2. Masa, 3. Wyjście.
Stabilizator 5V L7805ABV - THT TO220 - znakomity do aplikacji pracujących w dowolnych warunkach termicznych
Liczne urządzenia elektroniczne, a szczególnie układy sterowania i pomiarów, obok czujników i układów analogowych, bardzo wykorzystują w swojej budowie układy logiczne, mikrokontrolery i mikroprocesory. Popularnym standardem w zasilaniu urządzeń opartych na technice cyfrowej, jest praca z sygnałami elektrycznymi poziomu TTL 5V. Niezawodne działanie tych układów oraz pewność podejmowanych decyzji zależy nie tylko od prawidłowego zaprojektowania samej części kontrolno-pomiarowej, ale także sekcji zasilania. Oferowany liniowy stabilizator napięcia L7805ABV w obudowie TO220, gwarantuje na wyjściu stabilne napięcie 5V niezbędne do zasilania współpracujących ze sobą układów cyfrowych i analogowych, a co więcej - w odróżnieniu od klasycznego stabilizatora L7805CV, może pracować w zakresie temperatur od -40°C do +125°C, umożliwiając niezawodne zasilanie urządzeń elektronicznych nawet w skrajnych warunkach pogodowych.
Stabilizator 5V L7805ABV - THT TO220 - zasada działania
L7805ABV jest liniowym stabilizatorem napięcia stałego, którego struktura wewnętrzna jest zbudowana w oparciu o tranzystory bipolarne. Zasada działania takiego stabilizatora napięcia, polega na pomiarze napięcia na jego wyjściu i porównywania tego napięcia (proporcjonalnie zmniejszonego) w komparatorze, względem wewnętrznego źródła napięcia odniesienia. Jeśli napięcie z wyjścia stabilizatora (proporcjonalnie zmniejszone) będzie mniejsze niż napięcie odniesienia, wówczas wzmacniacz błędu wysteruje tor prądowy stabilizatora tak, aby uzyskać na wyjściu odpowiednią wartość napięcia. Dzięki liniowej regulacji, odpowiedź stabilizatora jest błyskawiczna, napięcie na wyjściu ma bardzo dobrą jakość.
