Opis produktu: W55RP20-EVB-PICO - płytka z mikrokontrolerem RP2040 i Ethernet - WIZnet
W55RP20-EVB-Pico to płytka rozwojowa oparta na dwurdzeniowym mikrokontrolerze RP2040 (ARM Cortex M0+ do 133 MHz) i zintegrowanym kontrolerze Ethernet W5500. Dzięki wbudowanemu portowi RJ45, obsłudze protokółów TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE oraz 8 niezależnym sprzętowym gniazdom TCP/IP, płytka zapewnia stabilne połączenie sieciowe 10/100 Mb/s. Oferuje 22 GPIO, w tym 4 wejścia ADC, interfejsy UART, I2C, SPI, PWM oraz USB typu C do zasilania i programowania. Wyposażona w 2 MB pamięci Flash, umożliwia uruchamianie kodu bezpośrednio z pamięci zewnętrznej Quad-SPI. Wbudowane funkcje Power over Ethernet (PoE) oraz debugowanie przez SWD czynią ją idealnym rozwiązaniem dla projektów IoT, automatyki i inteligentnych systemów sieciowych.

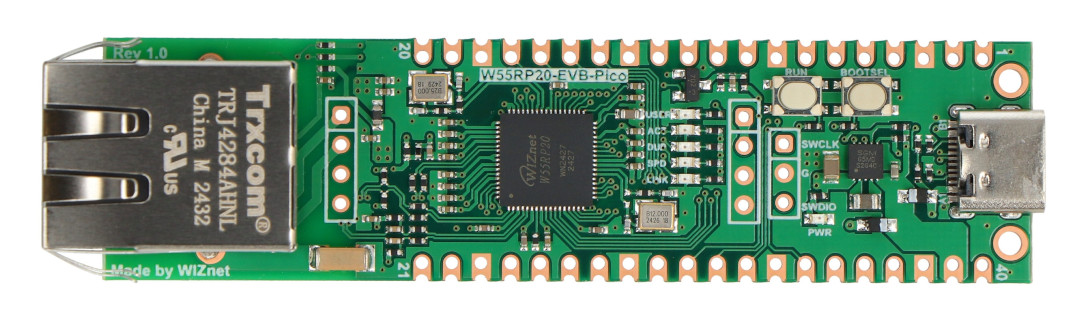

W55RP20-EVB-PICO - płytka z mikrokontrolerem RP2040 i Ethernet - WIZnet.
Płytka firmy WIZnet wyposażona w mikrokontroler Raspberry Pi RP2040 oraz układ Ethernet TCP/IP W5500.

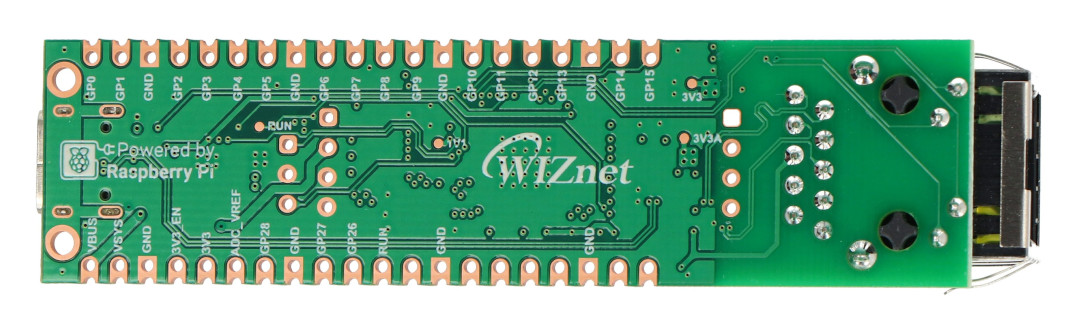

Główne cechy W55RP20-EVB-PICO
- Mocny układ - RP2040 z dwoma rdzeniami ARM Cortex M0+ o taktowaniu do 133 MHz
- Łączność Ethernet - zintegrowany kontroler W5500 obsługujący TCP/IP, UDP, ICMP i inne protokoły
- Duża liczba GPIO - 22 wielofunkcyjne wejścia/wyjścia, w tym 4 wejścia ADC
- Wbudowana pamięć - 2 MB Flash oraz możliwość uruchamiania kodu z zewnętrznej pamięci Quad-SPI
- Obsługa Power over Ethernet (PoE) - możliwość zasilania urządzeń przez Ethernet
- Liczne interfejsy - 2 x UART, 2 x I2C, 2 x SPI, 16 x PWM, ADC 12-bitowy
- USB typu C - do zasilania, programowania i transmisji danych
- 8 niezależnych gniazd sprzętowych TCP/IP - umożliwia jednoczesne połączenie wielu urządzeń
- Wsparcie dla AWS IoT Core - certyfikacja dla usług IoT w chmurze Amazon
Zastosowania w praktyce
- Projekty IoT - idealne rozwiązanie do urządzeń podłączonych do Internetu, takich jak inteligentne czujniki i sterowniki
- Automatyka domowa - możliwość integracji z systemami sterowania i monitorowania
- Prototypowanie urządzeń sieciowych - do budowy serwerów, mostków komunikacyjnych, bramek IoT
- Edukacja i nauka programowania - dla osób uczących się obsługi mikrokontrolerów i systemów sieciowych
Obsługuje przewodowe protokoły internetowe takie jak TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.

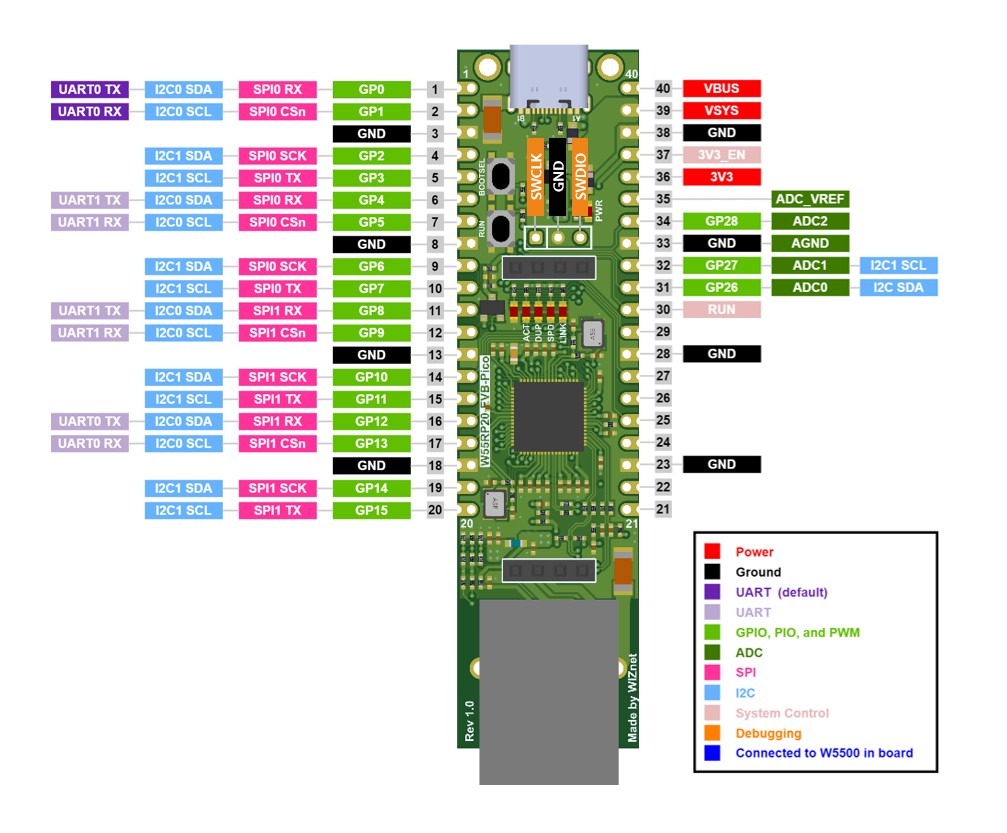

Schemat wyprowadzeń modułu.
Specyfikacja techniczna W55RP20-EVB-PICO
- Mikrokontroler: W55RP20
- Pamięć Flash: 2 MB wbudowanej pamięci
- Procesor: dwurdzeniowy Cortex M0+ o taktowaniu do 133 MHz
- Pamięć RAM: 264 kB SRAM o wysokiej wydajności
- Zewnętrzna pamięć: Quad-SPI Flash z obsługą eXecute In Place (XIP)
- Architektura magistrali: wysokowydajna, pełnokrosowa magistrala
- GPIO: 22 wielofunkcyjne linie GPIO (4 mogą być używane jako ADC)
- Napięcie IO: od 1,8 V do 3,3 V (stałe 3,3 V w standardzie Pico)
- Przetwornik ADC: 12-bitowy, 500 ksps
- Interfejsy cyfrowe: 2x UART, 2x I2C, 2x SPI, 16x kanałów PWM, 1x Timer z 4 alarmami, 1x RTC, 2x programowalne bloki IO (PIO)
- Obsługiwane protokoły internetowe: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Obsługa 8 niezależnych sprzętowych gniazd (SOCKETs) jednocześnie
- Wewnętrzna pamięć buforowa: 32 kB dla TX/RX
- Interfejs SPI: obsługa wysokiej prędkości w trybie SPI (MODE 0, 3)
- Port USB: USB typu C do zasilania, transferu danych i programowania pamięci Flash
- Debugowanie: 3-pinowy interfejs ARM Serial Wire Debug (SWD)
- Moduł Ethernet: wbudowany 10/100 Ethernet PHY
- Obsługa automatycznej negocjacji
- Pełny / półdupleks
- Standard 10/100 Base-T
- Złącze sieciowe: wbudowany port RJ45 z obsługą PoE
- Przetwornica napięcia: wbudowana DC/DC (PWM/PFM)
- Obsługa zasilania PoE: dodatkowe moduły umożliwiają zasilanie przez Ethernet
- Wymiary: 80 x 21 mm
