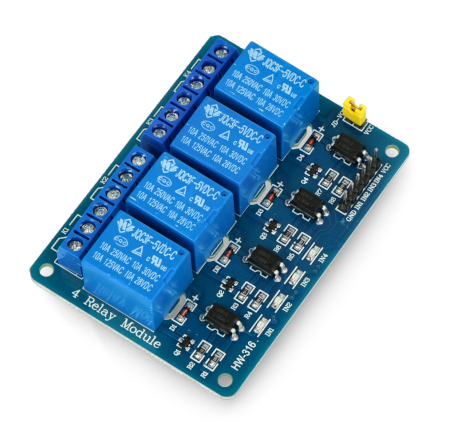

Moduł przekaźników 4 kanały z optoizolacją - styki 10A/250VAC - cewka 5V
Moduł wyposażony w cztery przekaźniki JQC-3F z cewką zasilaną napięciem 5 V z optyczną izolacją wejścia oraz otworami montażowymi. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.
Nie udało się pobrać ceny.
Cena promocyjna nie łączy się z rabatami za ilość.
Opis produktu: Moduł przekaźników 4 kanały z optoizolacją - styki 10 A / 250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Rasbperry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
Specyfikacja modułu przekaźników
- Napięcie zasilania części logicznej: 3,3 V - 5 V
- Załączany stanem niskim
- Przekaźnik: JQC-3F (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC (zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating)
- Maksymalny prąd: 10 A
- Optoizolacja EL817 (dokumentacja)
- Wymiary płytki 75 x 55 mm
- Średnica otworów montażowych: 3 mm
- Rozstaw otworów: 68 mm i 48 mm
Przykłady zastosowania modułu
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników

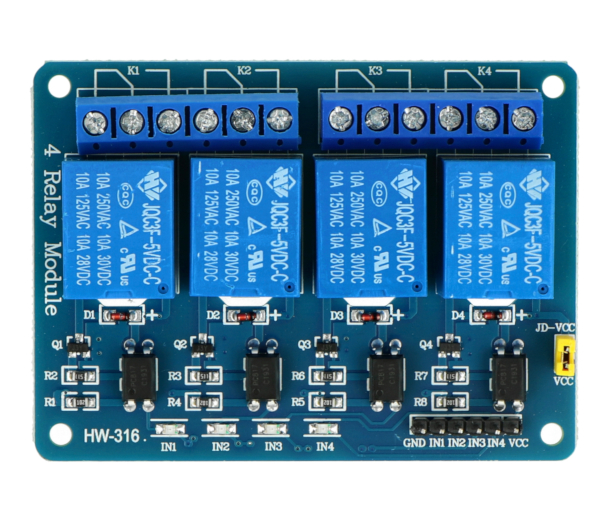

Podłączenie modułu przekaźników
Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin raster 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych. Przekaźnik posiada następujące wyprowadzenia:
- VCC - zasilanie optoizolatora.
- JD-VCC - zasilanie cewki przekaźnika, domyślnie połączone z VCC za pomocą zworki. W celu sterowania napięciem 3,3 V należy rozłączyć zworkę do pinu JD podłączyć zasilanie cewki 5 V, a do VCC podpiąć napięcie 3,3 V.
- IN1, IN2, IN3, IN4 - wejścia sterujące przekaźników, załączone staniem niskim.
- GND - masa układu, wszystkie wyprowadzenia GND są ze sobą połączone.
- Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.
Moduł przekaźników 4 kanały z optoizolacją - styki 10A/250VAC - cewka 5V
Opisywane urządzenie wyróżnia się maksymalną liczbą połączeń na poziomie 30/min (połączenia elektryczne) i 300/min (połączenia mechaniczne). Jeśli chodzi o minimalną rezystancję izolacji wynosi ona 100 MΩ (500VDC).
Moduł przekaźników 4 kanały z optoizolacją - styki 10A/250VAC - cewka 5V pobiera energię od około 0,36W do około 0,51W (w zależności od obciążenia). Bezpieczna wilgotność powietrza to z kolei od 45% do 85%.
Moduł przekaźników 4 kanały z optoizolacją - styki 10A/250VAC - cewka 5V - dodatkowe informacje
Użytkownik może liczyć na łatwe podłączanie, co wynika m.in. z obecności opisów wszystkich wyprowadzeń znajdujących się na płytce. Dzięki temu, ryzyko nieprawidłowego podłączenia jest zminimalizowane. Temperatura robocza urządzenia mieści się w zakresie od -40℃ do +85℃.
Jeśli chodzi o wytrzymałość dielektryczną pomiędzy cewką a stykiem, wynosi ona 1500VAC 50/60Hz przez jedną minutę, zaś pomiędzy stykami 1000VAC 50/60Hz przez jedną minutę. Waga modułu przekaźnika to zaledwie 10 g. Minimalna żywotność przekaźnika w przypadku mechanicznej pracy to 107 (w przypadku zasilania znamionowym napięciem) i 105 w przypadku elektrycznego przełączania.
Przydatne linki
| Nazwa | Wartość |
|---|---|
| Ilość kanałów | 4 |
| Interfejs | Cyfrowy I/O |
| Szerokość | 6 cm |
| Wysokość | 7,5 cm |
| Głębokość | 2 cm |
| Waga | 0,055 kg |
