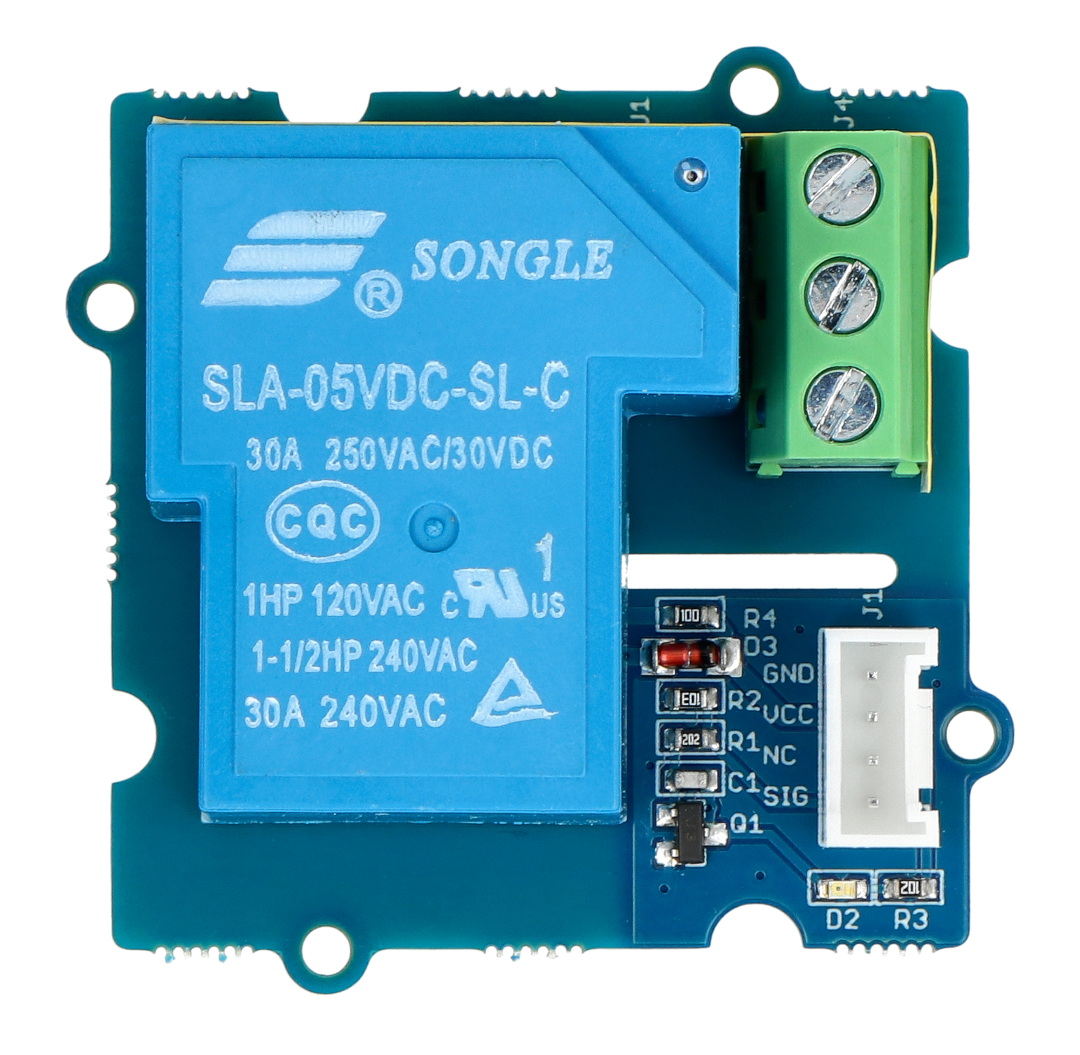

Grove - przekaźnik 1 kanał - styki 30A-250VAC/30VDC - cewka 5V

Indeks: SEE-11351 EAN: 5903351246996

Moduł z przekaźnikiem pozwalającym na sterowanie elementami wykonawczymi pobierającymi prąd do 30 A dla napięcia 250 V AC  30 V DC przy pomocy portów mikrokontrolera. Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0.

Grove - przekaźnik 1 kanał - styki 30A-250VAC/30VDC - cewka 5V
49,00 zł
39,84 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Grove - przekaźnik 1 kanał - styki 30A-250 V AC / 30 V DC - cewka 5 V

Moduł z przekaźnikiem pozwalającym na sterowanie elementami wykonawczymi pobierającymi prąd do 30 A dla napięcia 250 V AC  30 V DC przy pomocy portów mikrokontrolera. Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.

Instrukcja obsługi

Producent przygotował przewodnik użytkownika oraz przykładowym kodem.



Podłączenie

Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. Napięcie sterowania przekaźnikiem jest równe 5 V DC.

przekaźnik 1 kanał - Grove

Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.



Specyfikacja

  • Napięcie sterowania: 5 V DC
  • Typ sygnału: cyfrowy
  • Maksymalne napięcie styków: 250 V AC / 30 A, 30 V DC / 30 A
  • Maksymalny prąd styków: 30 A
  • Opóźnienie: 10 ms
  • Wymiary płytki: 20 mm x 20 mm x 8 mm



Zestaw zawiera:

  • Moduł z przekaźnikiem
  • Przewód połączeniowy



Grove – przekaźnik 1 kanał – styki 30 A 250 V AC/30 V DC – cewka 5 V

Modułowy przekaźnik Grove składa się z jednego zacisku wspólnego, cewki, zacisku normalnie otwartego (NO) i normalnie zamkniętego (NC). Prezentowane urządzenie należy do grupy jednobiegunowych przekaźników dwupołożeniowych.

Przekaźnik Grove może być z powodzeniem wykorzystywany do sterowania wysokonapięciowymi i wysokoprądowymi urządzeniami. W sytuacji, gdy cewka nie jest zasilana, zarówno zacisk wspólny, jak i zacisk zamknięty mają ciągłość. Z kolei w momencie, gdy cewka jest zasilana, zacisk wspólny i normalnie otwarty mają ciągłość.

Przekaźnik 250 V AC/30 V DC – pozostałe parametry techniczne

Opisywany moduł przekaźnikowy, a dokładniej jego cewka jest przystosowana do pracy z napięciem 5 V. Urządzenie wyróżnia się szerokim zakresem temperatury roboczej zawierającym się w przedziale od -25°C do 70°C.

Przekaźnik 5 V dzięki wysokiemu prądowi przełączeniowemu charakteryzuje się uniwersalnym zastosowaniem. Krótkie opóźnienie wynoszące zaledwie 10 ms jest praktycznie nieodczuwalne.

Moduł - typ Przekaźnik
Szerokość opakowania 8.5 cm
Wysokość opakowania 13.5 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.04 kg
