OpenPlatform
Indeks: MOD-08228
EAN: 5903351241229

Moduł przekaźnika Iduino - 1 kanał - styki 10A/250VAC - cewka 5V

5.00
13 opinii

Moduł wyposażony w przekaźnik JQC-3FF-S-Z z cewką zasilaną napięciem 5 V bez optycznej izolacji wejścia. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Pracuje z napięciem do 250 V.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino).

Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.

Przykłady zastosowania

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych w tym silników

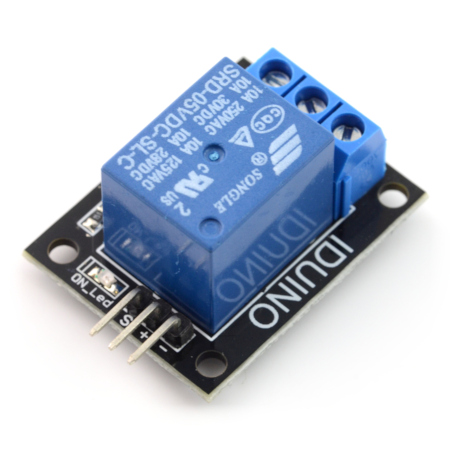

Moduł przekaźnika 1 kanał - styki 10A/250VAC

Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V.

Moduł przekaźnika 1 kanał - styki 10A/250VAC

Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V.

Podłączenie modułu

Moduł posiada trzy wyprowadzenia wejściowe S, +, -. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu "+", masę "-" oraz sygnał wejściowy S.

Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu wysokiego na pin S przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.

Specyfikacja modułu przekaźnika

  • Napięcie zasilania VCC: 5 V
  • Załączany stanem wysokim: min 3,3 V
  • Przekaźnik SRD-05VDC-SL-C (dokumentacja)
    • Napięcie cewki: 5 V
    • Maksymalne napięcie styków: 250 VAC przy 10 A / 125 VAC przy 10 A
    • Maksymalny prąd: 10 A / 15 A
  • Wymiary płytki 34 x 26 mm
  • Średnica otworów montażowych: 3 mm

* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji.

Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V

Opisywany moduł przekaźnika 5 V charakteryzuje się czasem reakcji wynoszącym zaledwie 10 ms. Z kolei maksymalny czas opóźnienia to tylko 5 ms. Moduł przekaźnika 5 V może bezpiecznie pracować w temperaturze zawierającej się w zakresie od -40 ℃ do +85 ℃. Z kolei bezpieczna wilgotność powietrza to pomiędzy 45% a 80%.

Rezystancja izolacji modułu wynosi 100 mΩ przy napięciu 500 VDC. Wytrzymałość dielektryczna pomiędzy stykiem a cewką równa się 1500 VAC 50 Hz / 60 Hz przez 60 sekund i 1000 VAC między stykami, przy częstotliwości 50 Hz / 60 Hz przez jedną minutę

Moduł przekaźnika Iduino - 1 kanał - styki 10 A / 250 V AC - cewka 5 V - długa żywotność i stabilna praca

Moduł przekaźnika Arduino wyróżnia się długą żywotnością, nawet w przypadku intensywnego użytkowania. Maksymalna liczba przełączeń mechanicznych w trakcie jednej minuty została ustalona na 300, z kolei elektrycznych na 30. Minimalna żywotność określona przez producenta to 10⁷ przełączeń mechanicznych i 10⁵ połączeń elektrycznych.

Ponadto moduł przekaźnika, dzięki wytrzymałej obudowie, jest odporny na wibracje i uszkodzenia mechaniczne.

Nazwa Wartość
Ilość kanałów 1
Interfejs Cyfrowy I/O
Szerokość 3,5 cm
Wysokość 5 cm
Głębokość 2,3 cm
Waga 0,002 kg
