Opis produktu: Fermion - czujnik ciśnienia ICP-10111 - DFRobot SEN0516
Moduł czujnika temperatury i ciśnienia barometrycznego Fermion od DFRobot, posiada wbudowany czujnik ICP-10111, wykonany w technologii MEMS. Zasilany jest napięciem od 3,3 V do 5,5 V. Czujnik komunikuje się za pomocą interfejsu I2C. Zużywa bardzo mało energii, przy czym jest bardzo dokładny.
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE.

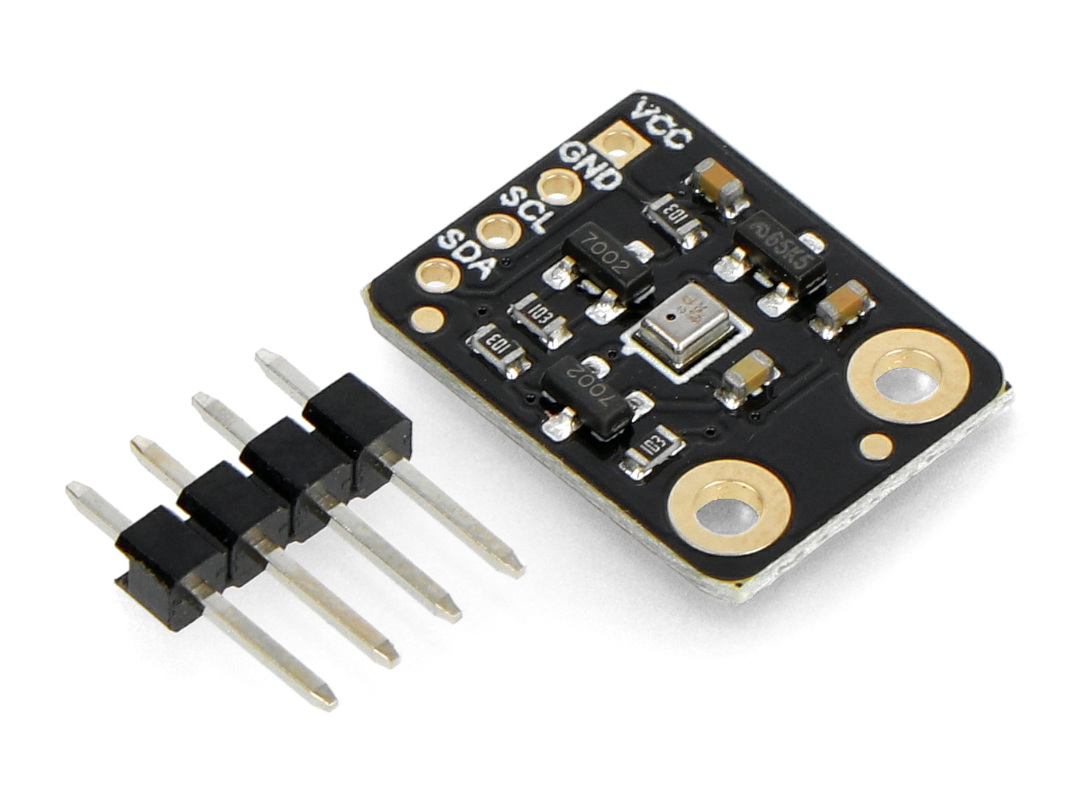

Fermion - czujnik ciśnienia ICP-10111 - DFRobot SEN0516.

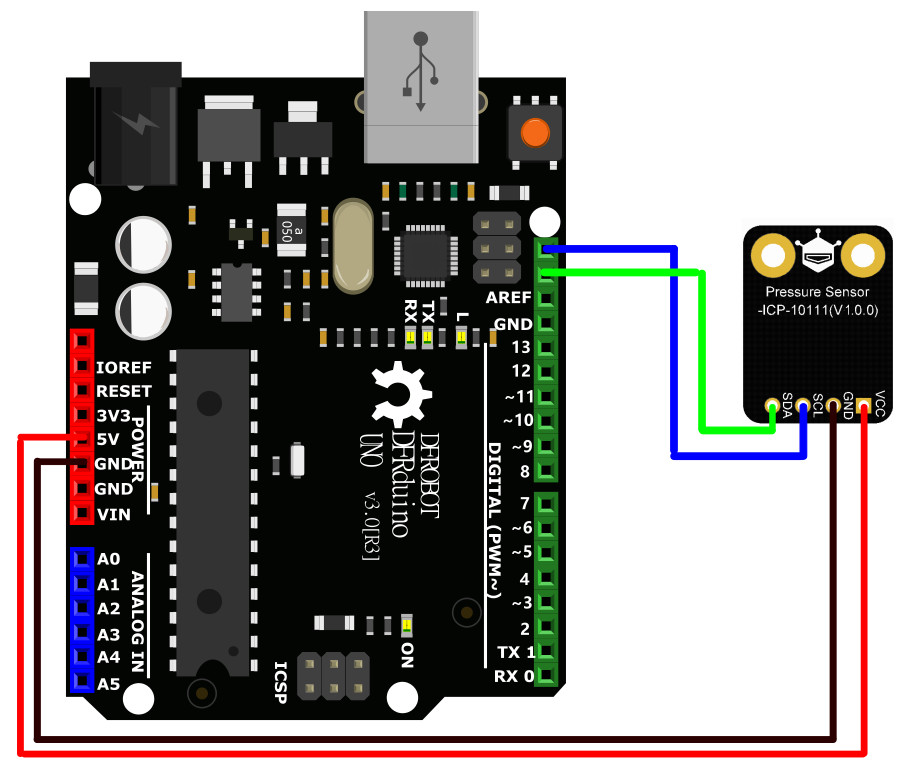

Przykład połączenia czujnika z DFRduino Uno R3.
Cechy czujnika ciśnienia od DFRobot
- Dokładność pomiarowa: ± 1 Pa
- Zakłócenia pomiaru: 0,4 Pa
Opis wyprowadzeń i przykładowy schemat połączenia
Na schemacie obok pokazane jest podłączenie modułu do płytki DFRduino. Wyprowadzenia czujnika ciśnienia ICP-10111:
- VCC - zasilanie
- GND - masa
- SCL - linia zegara interfejsu I2C
- SDA - linia danych interfejsu I2C
Specyfikacja czujnika ciśnienia
- Czujnik kompatybilny Arduino
- Napięcie zasilania: od 3,3 V do 5,5 V
- Pobór prądu: 2 mA
- Interfejs komunikacyjny: I2C
- Adres I2C: 0x63
- Zakres pomiaru ciśnienia barometrycznego: od 30 kPa do 110 kPa
- Dokładność względnego pomiaru ciśnienia barometrycznego: ± 0,01 hPa (od 950 hPa do 1050 hPa, 25°C)
- Dokładność bezwzględnego pomiaru ciśnienia barometrycznego: ±1 hPa (od 950 hPa do 1050 hPa, w temp. od 0°C do 65°C)
- Bezwzględna dokładność pomiaru temperatury: ± 0,4°C
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 16,5 x 12,5 mm
Zawartość zestawu
- Gravity - czujnik ciśnienia ICP-10111 V1.0.0
- Złącze goldpin 4-pinowe jednorzędowe raster 2,54 mm

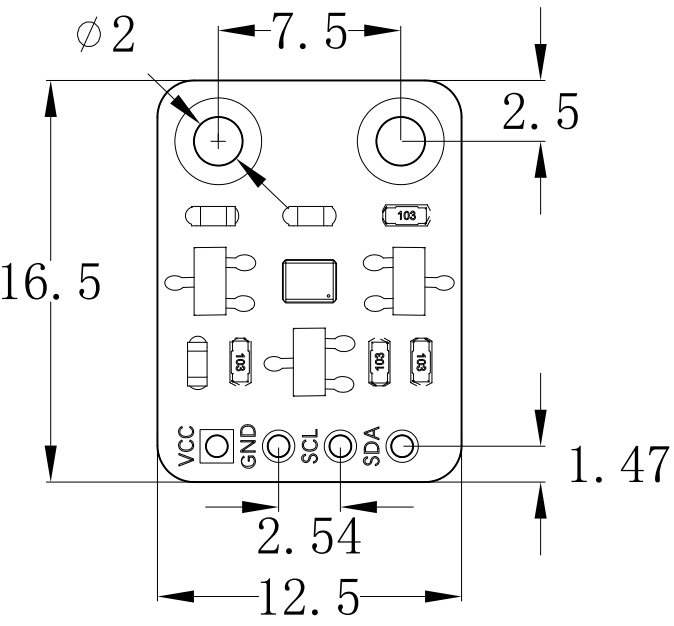

Wymiary modułu.
