Opis produktu: APDS-9930 - czujnik odległości i natężenia światła I2C 3,3V
Moduł z czujnikiem odległości oraz czujnikiem natężenia światła, oparty na układzie APDS-9930. Wykrywa obiekty w odległości do 100 mm. Posiada rozdzielczość 16-bit. Komunikuje się za pomocą magistrali I2C. Zasilany napięciem od 2,4 V do 3,6 V.
|
Produkt kompatybilny z Arduino W sieci można znaleźć przykład podłączenia oraz bibliotekę w serwisie GitHub. |

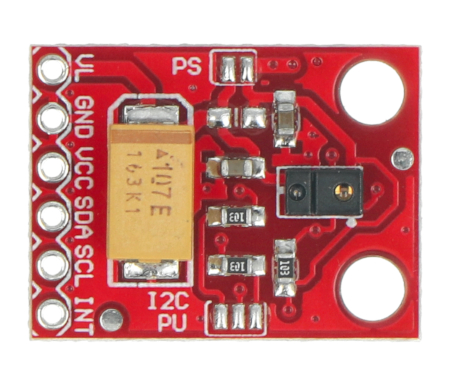

Wyprowadzenia modułu
Moduł komunikuje się za pomocą interfejsu I2C.
| Pin | Opis |
|---|---|
| VL |
Zasilanie IR LED od 3,0 V do 4,5 V. |
| GND | Masa modułu. |
| VCC | Napięcie zasilania od 2,4 V do 3,6 V. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| INT | Przerwanie zewnętrzne. |
Specyfikacja czujnika
- Napięcie zasilania: od 2,4 V do 3,6 V
- Układ: APDS-9930
- Rozdzielczość: 16-bit
- Zakres wykrywania obiektów: do 100 mm
- Wydajność przy detekcji obiektu: 0,01 lux
- Zintegrowana dioda IR LED
- Oczekiwanie na stan zasilania: 90 µA
- Posiada dwa otwory montażowe o średnicy 3 mm
- Wymiary: 20 x 15 mm
Zestaw zawiera
- 1x moduł z czujnikiem odległości oraz czujnikiem natężenia świtała - APDS9930
- 1x listwa goldpin 1x6-pin
