Opis produktu: Moduł przekaźników 2 kanały - styki 10 A /250 V AC - cewka 5 V
Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub zestawu uruchomieniowego (w tym Arduino lub STM32Discovery). W układzie znajduje się wzmacniacz tranzystorowy, umożliwiający sterowanie przekaźnikiem bezpośrednio z portów mikrokontrolera (5 V). Załączenie przekaźnika sygnalizowane jest poprzez zapalenie odpowiadającej mu diody LED.
Do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych.
Przykłady zastosowania
- Sterownik oświetlenia
- Sterownik układów wykonawczych
- Włącznik do urządzeń elektrycznych w tym silników
Moduł przekaźników 2 kanały - styki 7A/240VAC - cewka 5 V.
Podłączenie
Moduł posiada trzy wyprowadzenia wejściowe VCC, GND, IN1, IN2. Aby układ pracował poprawnie należy podłączyć zasilanie 5 V do pinu VCC, masę GND oraz sygnał wejściowy INx.
Wyprowadzenia wyjściowe oznaczone są jako NO - domyślnie odłączone, NC - domyślnie podłączone z COM. Podanie stanu niskiego na pin INx przełącza styki przekaźnika i tworzy połączenie pomiędzy COM i NO rozłączając COM z NC.

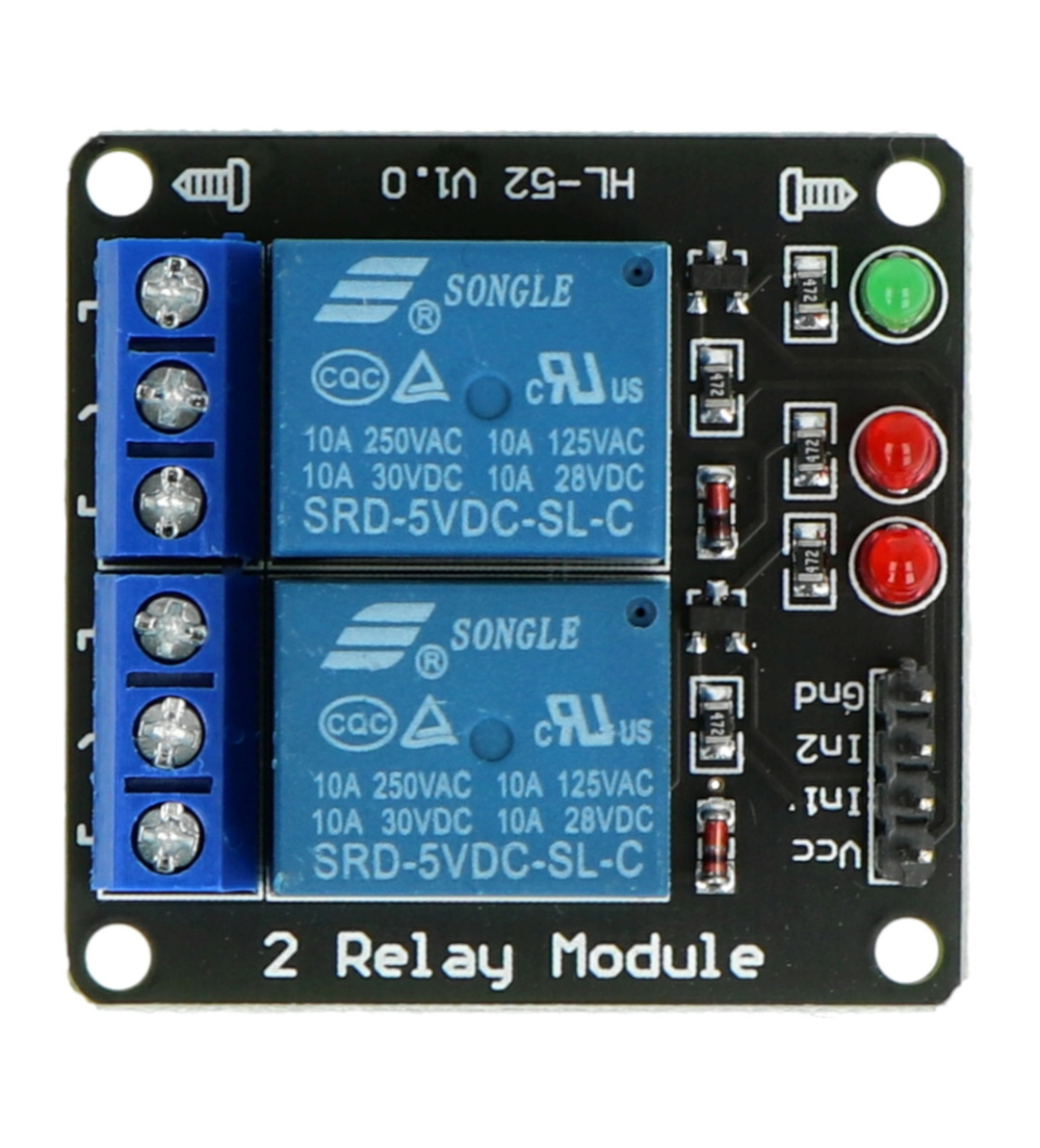

Moduł przekaźników 2 kanały - styki 10 A / 250 V AC - cewka 5 V
Prezentowany moduł wyróżnia się temperaturą roboczą mieszczącą się w przedziale od -40℃ do +85℃. Jeśli chodzi o poziom wilgotności, bezpieczna wartość mieści się w zakresie od 45% do 85%.
W zależności od tego, jak obciążony jest przekaźnik ze stykami 10 A / 250 V AC i cewką 5V, pobór energii elektrycznej wynosi od 0,36W do około 0,51W. Urządzenie charakteryzuje się ponadto niską wagą, która wynosi około 10 g. Dzięki temu 2-kanałowy moduł cechuje się uniwersalnym zastosowaniem.
Specyfikacja modułu przekaźników dwukanałowego
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 110 VDC*
- Maksymalny prąd: 10 A
- Wzmacniacz tranzystorowy w układzie
- 5 diod LED
- 4 - sygnalizujące załączenie przekaźników
- 1 - sygnalizująca podłączenie zasilania
- Wymiary płytki 44 x 44 mm
- Średnica otworów montażowych: 3 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.
Moduł przekaźników 2 kanały - styki 10 A / 250 V AC - cewka 5 V - co jeszcze warto o nim wiedzieć?
Użytkownicy mogą liczyć także na podwyższoną odporność na wstrząsy i wibracje. Przy mechanicznym przełączaniu, maksymalne obciążenie to około 300 operacji na minutę, zaś w przypadku elektrycznego przełączania, górne obciążenie wynosi 30 operacji na minutę.
Poziom maksymalnej rezystancji styku przekaźnika wynosi 100mΩ. Jeśli chodzi o maksymalny czas działania wynosi on 10 ms, zaś zwolnienie 5 ms. Przy nominalnym napięciu cewki, minimalna żywotność przekaźnika to 107 w przypadku mechanicznego przełącznika i 105 w przypadku elektronicznego.
