Magnetometr GY-271 3-osiowy cyfrowy I2C 3,3V / 5V - QMC5883 / HMC5883L

Czujnik do pomiaru pola magnetycznego w trzech osiach w zakresie  ±8 gauss z rozdzielczością 5 mili gaus. Pracuje z napięciem od 3,3 V do 5,0 V. Charakteryzuje się małym rozmiarem płytki i niskim poborem prądu.

Więcej szczegółów

MOD-02722

OEM

Dodaj do koszyka

Oczekiwanie na dostawę


Powiadom mnie kiedy będzie dostępny

Cena: 19,90 zł

Opis produktu: Magnetometr GY-271 3-osiowy cyfrowy I2C 3,3V / 5V - QMC5883 / HMC5883L

Czujnik do pomiaru pola magnetycznego w trzech osiach. Charakteryzuje się niewielkimi rozmiarami, niskim poborem prądu oraz prostą obsługą. Komunikuje się poprzez magistralę I2C. Dzięki wbudowanym regulatorom pracuje z napięciami zarówno 3,3 V jak i 5 V.

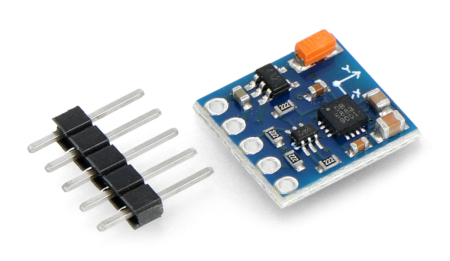

Magnetometr GY-271

Do komunikacji z jednostką centralną służy popularna magistrala I2C (TWI). Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową



Produkt kompatybilny z Arduino

Urządzenie występuje w dwóch wersjach: z układem HMC5883L lub QMC5883.

W przypadku modułu z układem QMC5883 należy skorzystać z biblioteki dla Arduino ze strony GitHub.

W obiegu można znaleźć jeszcze starszą wersje modułu z układem HMC5883L. Do obsługi tego układy należy wykorzystać

bibliotekę wraz z  przykładowym programem dla użytkowników Arduino.

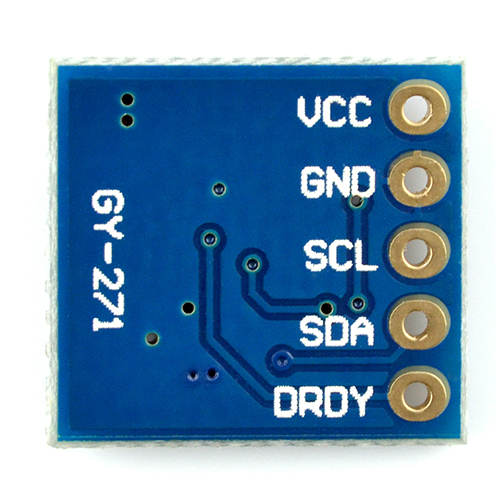

Wyprowadzenia

Czujnik posiada pięć wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (w zestawie). W celu wykorzystania biblioteki Arduino należy podłączyć moduł zgodnie z poniższą tabelką.



Magnetometr GY-271

Nazwa

Arduino

Opis

VCC5VNapięcie zasilania modułu z zakresu od 3,3 V do 5,0 V
GNDGNDMasa układu.
SCLA5Linia zegarowa magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V.
SDAA4Linia danych magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V.
DRDY-Przerwanie zewnętrzne sygnalizujące stanem niskim gotowość danych. Domyślne podciągnięte do napięcia zasilania.



Specyfikacja magnetometru GY-271

  • Napięcie zasilania: od 3,3 V do 5,0 V
  • Napięcie pracy wyprowadzeń: od 3,3 V do 5,0 V
  • Pobór prądu:  do 1000 uA
  • Trzy osie: X, Y, Z
  • Interfejs komunikacyjny: I2C (TWI)
  • Wbudowane rezystory 2,2 kΩ podciągające linie SDA i SCL
  • Rozdzielczość: 12 bitów dla każdej osi - 2 mili gaus
  • Zakres pomiarowe (konfigurowalne): ±8 gaus
  • Wprowadzenia: złącza goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
  • Wymiary płytki: 14 x 13 mm
