Opis produktu: BleBox switchBoxT Pro - 3x przekaźnik bezpotencjałowy 230V WiFi - aplikacja Android / iOS
Sterownik BleBox switchBoxT Pro wyposażony został w trzy przekaźniki bezpotencjałowe, które umożliwiają sterowanie urządzeniami elektrycznymi od 0 V do 230 V AC / DC. Każde wyjście obsługuje urządzenia o mocy do 3680 W. Moduł umożliwia jednoczesne zasilanie urządzeń 12 V DC (np. zasilacz), 24 V AC (np. elektrozawór) czy 230 V AC (np. lampa). BleBox switchBoxT Pro posiada wbudowany układ WiFi, dzięki czemu możliwe jest zdalne sterowanie urządzeniami z dowolnego miejsca na świecie, z wykorzystaniem aplikacji na urządzenia mobilne.

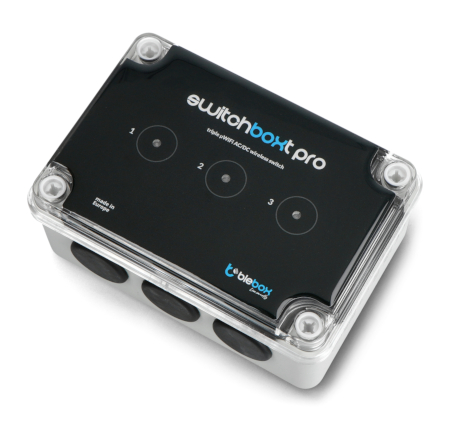

BleBox switchBoxT Pro - sterownik z trzema wyjściami bezpotencjałowymi.

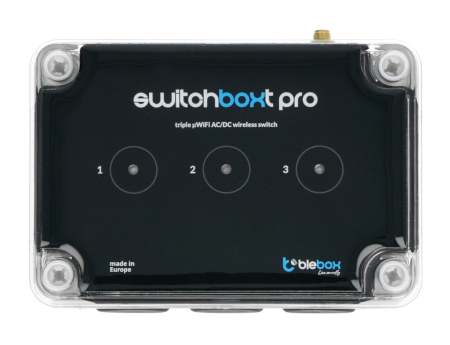

switchBoxT Pro wyposażony w panel dotykowy.Główne cechy sterownika switchBoxT Pro
- Sterowanie bezprzewodowe trzema dowolnymi urządzeniami z wykorzystaniem smartfona
- Harmonogram czasowy oraz zegar astronomiczny
- Trzy dotykowe przyciski dostępne na przednim panelu
- Umożliwia podłączenie 3 sygnałów sterujących AC / DC
- Bezprzewodowa automatyzacja w połączeniu z czujnikami temperatury, deszczu, jakości powietrza, wiatru, itd.
- Możliwość stworzenia bezprzewodowych przycisków WiFi
- Możliwość sparowania pilotów μWiFi
- Konfigurowalny kolor podświetlenia panelu dotykowego
- Dołączona antena zewnętrzna poprawiająca zasięg
Sterowanie za pomocą przycisków i panelu dotykowego
Do sterownika można podłączyć trzy przyciski (lub różne sygnały sterujące od 12 V do 230 V AC / DC). Mogą to być:
- przycisk świecznikowy lub dzwonkowy
- wyjście (sygnał) z czujnika ruchu, alarmu lub czujnika poziomu cieczy
- sygnał z innego sterownika / systemu automatyki
Modułem BleBox switchBoxT Pro sterować można także za pomocą urządzeń z rodziny actionBox lub pilotem uRemote, sRemote lub bateryjnym modułem inBox.
Na przednim panelu sterownika można znaleźć 3 dotykowe przyciski (1-3), za pomocą których można włączać / wyłączać urządzenia (obwody) podłączone do sterownika. Dodatkowo przedni panel posiada funkcję podświetlenia. W aplikacji wBox możliwa jest zmiana koloru podświetlenia.
Podświetlany, kolorowy panel dotykowy.

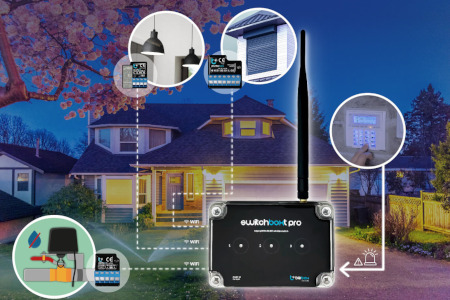

Sterowanie poprzez akcje, sceny i harmonogram.
Akcje, sceny, harmonogram i zegar astronomiczny
BleBox switchBoxT Pro tak jak pozostałe sensory i sterowniki z rodziny switchBox i action Abox, posiada akcje, które pozwalają sterować innymi sterownikami (wyzwalacze scen). Na przykład switchBoxT Pro odczyta stan z centrali alarmowej o uzbrojeniu alarmu (wyjście z domu) i bezprzewodowo wyśle rozkaz do zaworu wody "zamknij", do świateł "wyłącz", do rolet "zamknij".
Za pomocą harmonogramu z funkcją zegara astronomicznego możliwe jest sterowanie o danej godzinie oraz wchodzie i zachodzie słońca na podstawie lokalizacji geograficznej. Na przykład ustaw automatyczne włączenie świateł w ogrodzie po zachodzie słońca i wyłączenie o 23:59 w celu oszczędności energii elektrycznej.

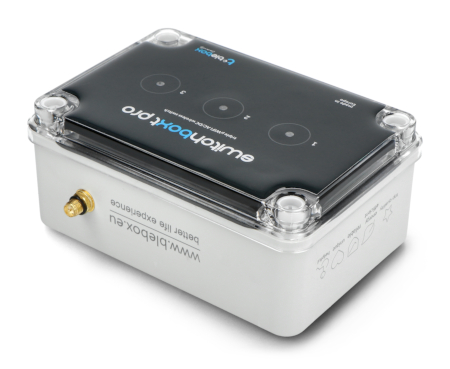

switchBoxT Pro z zewnętrzną anteną
Urządzenie wyposażone zostało w zewnętrzną antenę zwiększającą zasięg sieci WiFi. Do gniazda można podłączyć również antenę kierunkową. Pozwala to na umieszczenie sterownika w miejscach oddalonych od routera / Access Pointa, gdzie występuje słaby lub niewystarczający sygnał WiFi.
Zawartość zestawu
- BleBox switchBoxT Pro - 3x przekaźnik bezpotencjałowy 230 V WiFi - aplikacja Android / iOS
- Antena WiFi
Urządzenie wyposażone zostało w złącze, do którego można podłączyć dołączoną do zestawu antenę.

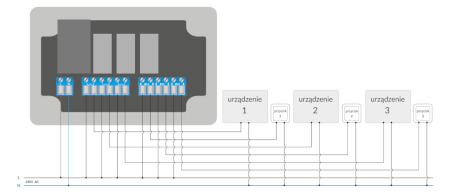

Schemat podłączenia urządzeń 230 V (np. żarówek z opcjonalnymi przyciskami).
Schemat podłączenia switchBoxT Pro
Sterownik został zamknięty w szczelnej obudowie, którą przed montażem należy rozebrać. Wyprowadzeniami urządzenia są złącza śrubowe:
- L - napięcie zasilania (przewód fazowy) 230 V AC
- N - napięcie zasilania (przewód neutralny)
- 3x złącze przekaźnikowe - wyjście bezpotencjałowe od 0 V do 230 V / 16 A
- IN1 / IN2 / IN3 - wejście przełącznika / od 12 V do 230 V AC lub DC
Specyfikacja switchBoxT Pro
- Napięcie zasilania: 230 V AC
- Zużycie energii:
- < 1 W (standby)
- < 2 W (praca)
- Ilość wyjść sterujących: 3
- Typ wyjść: przekaźnikowe, NO
- Maksymalna moc:
- AC1 (rezystancyjne, power factor: 0,95):
3x (16 A @ od 5 V do 230 V AC) = 3x 3680 W = ~11 kW AC - DC:
3x (16 A @ od 5 V do 24 V DC) = 3x 380 W DC - AC3 (IEC60947-4-1):
3x ~0,5 kW @ 240 V AC = ~1,5 kW (silnik gwiazda) - Separacja galwaniczna: tak
- Ilość przycisków: 3
- Typ przycisków: pojemnościowe (dotykowe), podświetlane, zintegrowane
- Ilość wejść: 3
- Typ wejść: optoizolowane (separacja)
- Zakres napięć wejściowych: od 12 V do 230 V AC / DC
- Obsługiwane przyciski: monostabilne (dzwonkowe), bistabilne (tradycyjne, krzyżowe) - bez podświetlenia
- Sygnalizacja na obudowie: kolorowy, świecący panel przedni informujący o stanie pracy urządzenia
- Sygnalizacja sterownika: mrugająca, niebieska dioda diagnostyczna (możliwość wyłączenia w opcji sterownika)
- Obudowa: puszka natynkowa (sterownik zalany w kompozycji poliuretanowej niezawierającej halogenów), samogasnąca dla klasy termicznej B (130°C)
- Sposób montażu: 2 otwory montażowe, montaż w miejscu osłoniętym od deszczu
- Stopień ochrony: IP44
- Temperatura pracy sterownika: od -20°C do 50°C
- Wyjście antenowe: tak
- Antena: dookólna, zysk 5 dB - dołączona do zestawu
- Standard transmisji: µWiFi, kompatybilny z WiFi 802.11g
- Rodzaj transmisji: dwukierunkowa, szyfrowana
- Tryb pracy: połączenie bezpośrednie WiFi (jako Access Point), połączenie WiFi (poprzez standardowy router), połączenie z dostępem z dowolnego miejsca na świecie (wymagany jedynie dostęp do sieci Internet)
- Częstotliwość transmisji: 2,4 GHz
- API: otwarte, dokumentacja dostępna na technical.belebox.eu
- Kompatybilne urządzenia i systemy: urządzenia iOS, Android, komputery oraz urządzenia mobilne obsługujące HTML5
- Szyfrowanie: WPA2-PSK oraz uwierzytelnione szyfrowanie (AEAD)
- Wymiary: 129 x 89 x 57 mm (szer. x wys. x dł.)
BleBox switchBoxT Pro - 3x przekaźnik bezpotencjałowy 230V WiFi - aplikacja Android / iOS.
