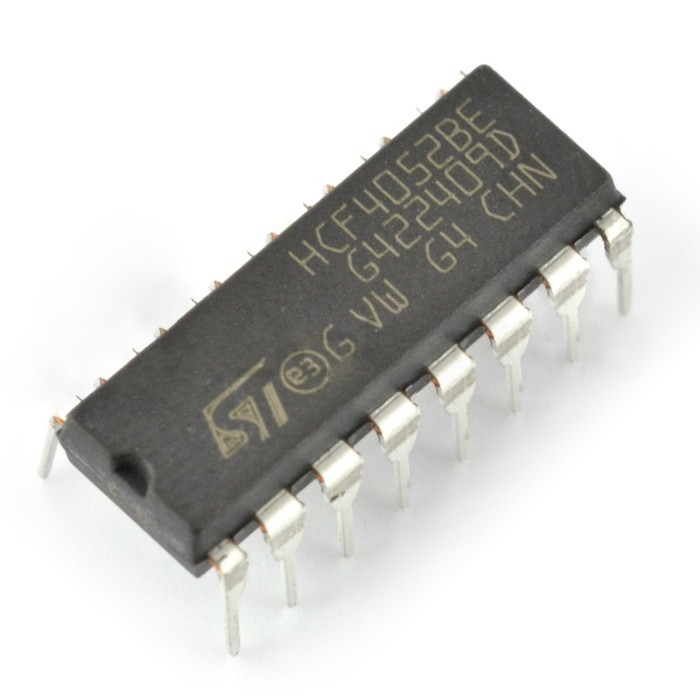

Opis produktu: Analogowy multiplekser/demultiplekser 4052 - THT
4-kanałowy analogowy multiplekser/demultiplekser w obudowie DIL-16(DIP). W ofercie również podstawka.
Parametry:
- Napięcie zasilania: od 3 V do 18 V
- Liczba kanałów 4
- Obudowa DIL-16 (przewlekana)
- W zestawie 5 sztuk układów
Analogowy multiplekser/demultiplekser 4052 - THT - 5 szt.
Prezentowane układy to niezwykle popularne, analogowe multipleksery 4 bitowe z rodziny CMOS 4000. Układ 4052 (znany też jako CD4052, choć wielu producentów stosuje nieco inne oznaczenia) składa się z dwóch czterokanałowych (de)multiplekserów – ich działanie można opisać analogicznie do czteropozycyjnego przełącznika, którego wyprowadzenie wspólne (oznaczone X lub Y) jest łączone z jednym z czterech wejść/wyjść (odpowiednio – 0X, 1X, 2X, 3X lub 0Y, 1Y, 2Y, 3Y), wybieranych poprzez zastosowanie odpowiedniej kombinacji stanów logicznych na wejściach sterujących A i B.
Dodatkowe wejście INHIBIT (INH) pozwala całkowicie rozłączyć wszystkie kanały poprzez ustawienie na nim stanu wysokiego (H). Co ważne – poszczególne sekcje (X oraz Y) są łączone synchronicznie – przykładowo, gdy na wejściach A i B panują odpowiednio stany: niski (L) i wysoki (H), to połączone ze sobą są jednocześnie linia X z pinem 2X oraz linia Y z 2Y.
Parametry elektryczne układu 4052
Układ 4052 należy do rodziny CMOS 4000, może być zatem zasilany napięciem ze znacznie szerszego zakresu, niż inne układy logiczne (np. 74HC czy 74HCT) – oferowany przez nas multiplekser/demultiplekser bez problemu współpracuje z napięciami od 3 V aż do 15 V. Taki sam zakres dotyczy także przełączanych przez układ sygnałów analogowych.
Co ciekawe, mimo wielu lat obecności na rynku układ 4052 nadal oferuje naprawdę dobre parametry sygnałowe. Może pracować z przebiegami o częstotliwości aż do 40 MHz, a czas propagacji to zaledwie 25 ns (w typowych warunkach pracy). Poziom wprowadzanych przez układ zniekształceń w torze sygnałowym to zaledwie 0,04 % (dla 1-kilohercowego sygnału sinusoidalnego).
