Opis produktu: Mostek prostowniczy KBU10M - 1000 V / 10 A - płaski - 5 sztuk
Mostek prostowniczy płaski, maksymalne napięcie pracy 1000 V, prąd do 10 A. Posiada wyprowadzenia w postaci drutów. Cena za 5 sztuk.
Specyfikacja mostka prostowniczego
- Maksymalne napięcie: 1000 V
- Maksymalny prąd: 10 A
- 4 wyprowadzenia w postaci drutów
- Wymiary obudowy: 22 x 19 x 7 mm (bez wyprowadzeń)
- Masa: 7 g
Szczegóły w dokumentacji.
Mostek prostowniczy KBU10M - 1000 V / 10 A - płaski.
Elementy sprzedawane w pakiecie po 5 sztuk.
Mostek diodowy - zasada działania
Mostek diodowy KBU10M jest układem scalonym zawierającym cztery diody prostownicze, które są ze sobą połączone w układ mostka Graetza. W takim układzie połączeń, zgodnie z poniższym rysunkiem, mostek ma cztery zaciski. Dwa środkowe zaciski są przeznaczone do podłączenia źródła napięcia przemiennego, a pozostałe zaciski to “+” i ”-” zasilania wyjściowego z mostka. Doprowadzając do obu zacisków “~” mostka napięcie sinusoidalnie zmienne o zerowej zawartości składowej stałej, w pierwszym półokresie przewodzą diody ,,D2” i ,,D3”, a diody ,,D1” i ,,D4” są spolaryzowane w kierunku zaporowym i blokują przepływ prądu wstecznego. Natomiast w drugim półokresie sinusoidy, pary diod D2-D3 i D1-D4 zamieniają się polaryzacją. W rezultacie, otrzymujemy jednokierunkowy przepływ prądu zmiennego.

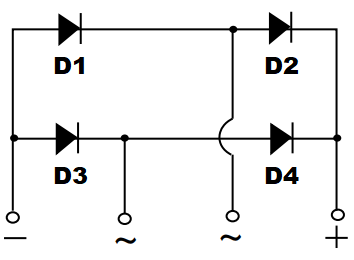

Schemat ideowy mostka prostowniczego KBU10M
Zastosowania mostka prostowniczego KBU10M
Mostek prostowniczy KBU10M może być wykorzystany w licznych konstrukcjach zasilaczy dużej mocy. W zależności od wymagań parametrów elektrycznych aplikacji docelowej, dzięki wartości dopuszczalnego napięcia roboczego 1000V, mostek może być wykorzystany także w beztransformatorowych układach zasilania. Wykorzystując mostek KBU10M w konstrukcji zasilaczy napięcia stałego, konieczne jest dobranie odpowiednie transformatora sieciowego oraz kondensatorów filtrujących.
