Opis produktu: ESP32-P4-Function-EV-Board - zestaw rozwojowy z wyświetlaczem LCD 7'' i kamerą 2 MPx - WiFi / Bluetooth - Espressif
ESP32-P4-Function-EV-Board marki Espressif to zaawansowana platforma rozwojowa zaprojektowana z myślą o projektach IoT, multimedialnych oraz urządzeniach inteligentnych. Wyposażona w układ ESP32-P4, oferujący wysoką wydajność i energooszczędność. Moduł ESP32-C6-MINI-1 zapewnia niezawodną łączność bezprzewodową poprzez WiFi 6 i Bluetooth 5.0, umożliwiając szeroką gamę zastosowań. Płytka obsługuje USB 2.0, MIPI-CSI / DSI oraz sprzętowy enkoder H264, co czyni ją świetnym wyborem do systemów wideo i audio. Dzięki 55 pinom GPIO, możesz łatwo podłączać dodatkowe moduły i czujniki. Wbudowany mikrofon, wzmacniacz audio oraz port głośnikowy sprawiają, że płytka nadaje się również do projektów związanych z rozpoznawaniem mowy i dźwiękiem. W zestawie znajduje się 7-calowy pojemnościowy ekran dotykowy o rozdzielczości 1024 x 600 px oraz kamera 2 MPx z interfejsem MIPI-CSI, co pozwala na realizację projektów wizualnych, takich jak wideodomofony czy systemy monitoringu. Rozbudowany zestaw interfejsów sprawia, że ESP32-P4-Function-EV-Board to doskonała baza dla nowoczesnych aplikacji sieciowych i AI.

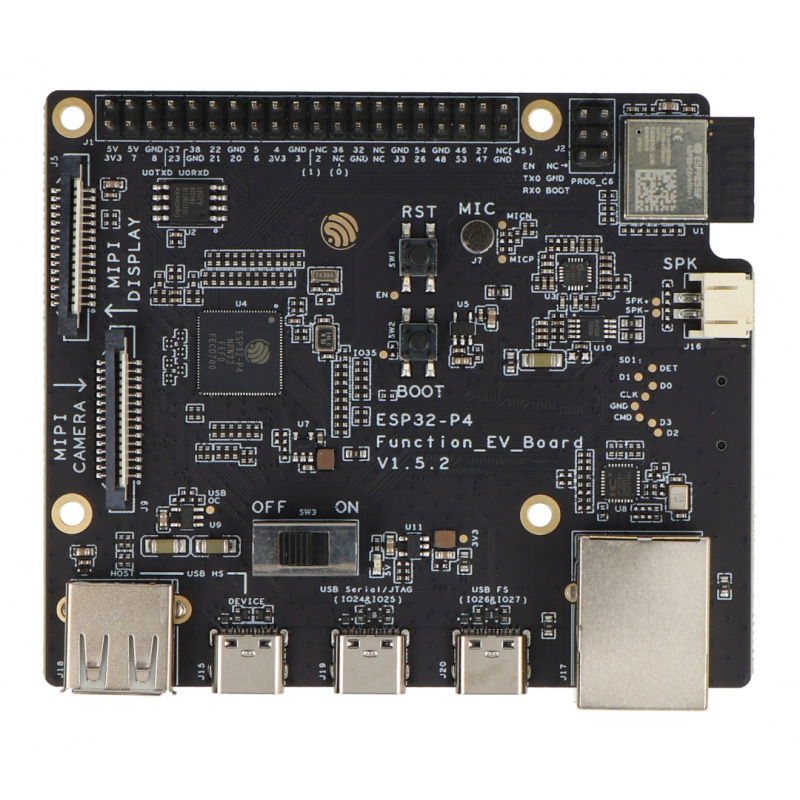

Płytka wyposażona jest w układ ESP32-P4, oferujący wysoką wydajność i energooszczędność.
Główne cechy ESP32-P4-Function-EV-Board
- Dual‑core RISC‑V ESP32‑P4: potężny procesor idealny do obróbki audio i wideo
- WiFi 6 i Bluetooth LE: moduł ESP32‑C6‑MINI‑1 zapewnia szybkie i energooszczędne łącza bezprzewodowe
- Rozbudowane multimedia: obsługa USB 2.0, MIPI‑CSI (kamera), MIPI‑DSI (ekran), enkoder H.264
- Wbudowany ekran 7″: pojemnościowy dotyk LCD 1024 x 600 px zwiększa użyteczność w projektach UI
- Kamera 2 MPx: umożliwia zastosowanie wideo, wideodomofonów, analizy obrazu
- Pamięć PSRAM: do 32 MB, wspomaga aplikacje multimedialne i buforowanie obrazu
- USB OTG i debug: dwa porty USB typu C - do zasilania, komunikacji i JTAG / debug
- Audio hardware: ES8311 (ADC / DAC), wzmacniacz NS4150B 3 W, mikrofon i wyjście audio
- Zasilanie selektywne: buck / regulator LDO, przełącznik USB 500 mA (TPS2051C)
Wyprowadzenia i interfejsy
Większość pinów I/O, takich jak UART, I2C, I2S, SPI czy GPIO, została wyprowadzona na złączu J1, co znacząco ułatwia integrację z czujnikami oraz modułami peryferyjnymi. Płytka oferuje również złącza MIPI‑CSI dla kamery oraz MIPI‑DSI dla wyświetlacza, oba w formie gniazd FPC. Dodatkowo na pokładzie znajdują się interfejsy audio (złącze mikrofonu, wejście i wyjście audio) oraz port Ethernet RJ45 obsługujący transmisję 10 / 100 Mb/s.
Programowanie i kompatybilność
ESP32‑P4‑Function‑EV‑Board wspiera środowisko ESP‑IDF oraz platformy oparte na architekturze RISC‑V. Programowanie odbywa się za pośrednictwem portu USB‑UART lub interfejsu JTAG (np. z użyciem programatora ESP‑Prog). Tryb bootloadera uruchamiany jest przez kombinację przycisków Boot i Reset. Płytka jest kompatybilna z systemami operacyjnymi Linux, Windows oraz macOS, a gotowe przykłady aplikacji dostępne są w oficjalnym repozytorium projektu.

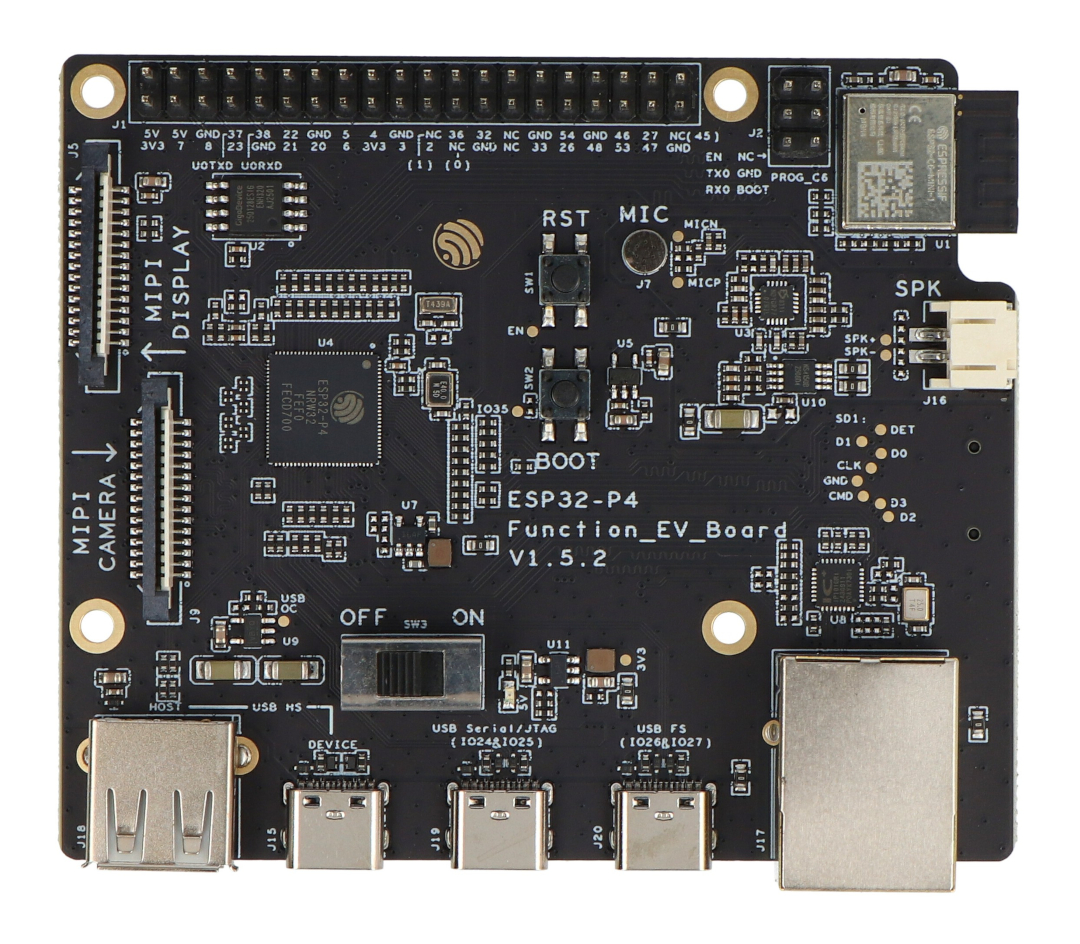

ESP32-P4-Function-EV-Board oferuje bogaty zestaw interfejsów, w tym USB 2.0 OTG, Ethernet, MIPI-CSI / DSI, a także wbudowane rozwiązania audio.

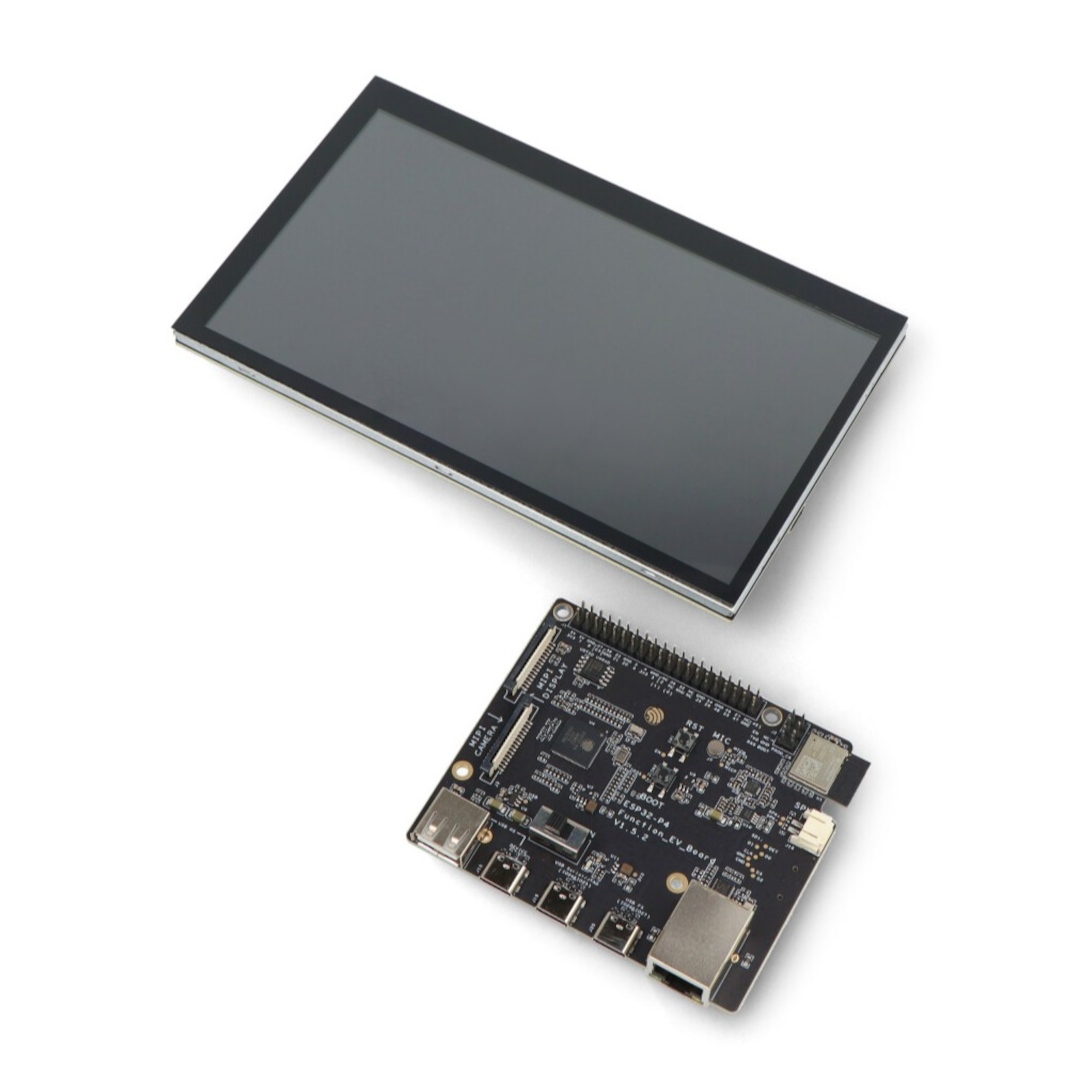

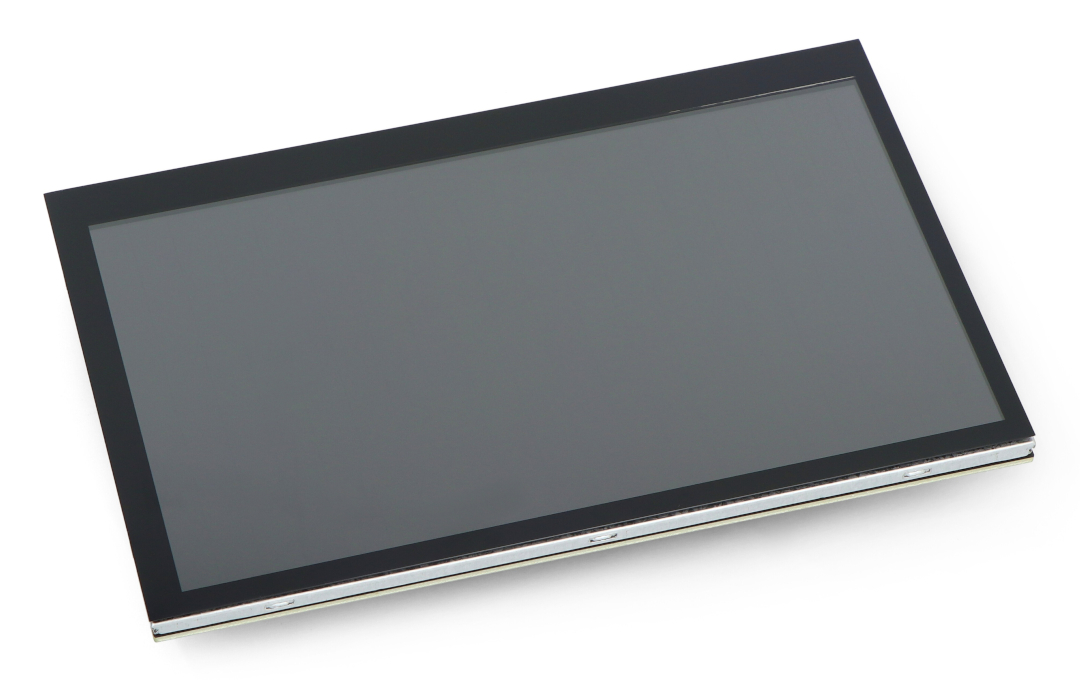

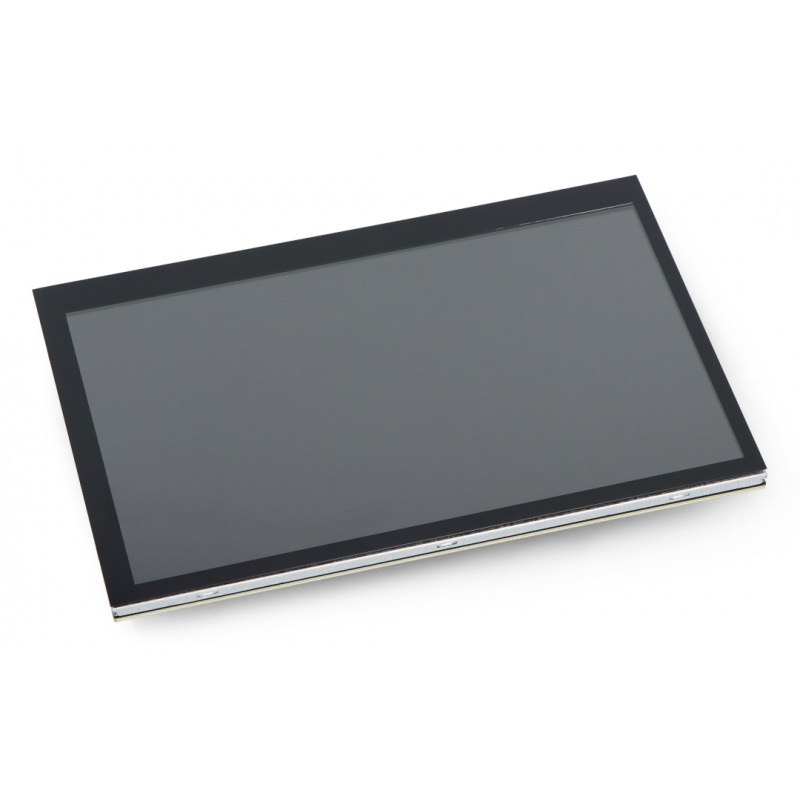

W zestawie znajduje się 7-calowy wyświetlacz dotykowy o rozdzielczości 1024 x 600 px.
Zastosowania w praktyce
Dzięki swoim zaawansowanym możliwościom, ESP32-P4-Function-EV-Board sprawdzi się w wielu projektach, takich jak:
- Inteligentne domy - sterowanie urządzeniami, interaktywne ekrany dotykowe, monitoring
- Multimedia i IoT - wideodomofony, kamery IP, inteligentne etykiety LCD
- Automatyka i przemysł - interfejsy HMI, zdalne sterowanie maszynami, panele kontrolne
- Projekty audio - nagrywanie dźwięku, rozpoznawanie mowy, systemy dźwiękowe
- Edukacja i prototypowanie - idealne narzędzie do nauki programowania i elektroniki
Specyfikacja techniczna zestawu
- Mikrokontroler: ESP32-P4
- Procesor: RISC-V, dwurdzeniowy, 400 MHz
- Pamięć PSRAM: 32 MB
- Pamięć Flash: 16 MB (na płytce), 4 MB (w module ESP32-C6)
- Moduł WiFi / Bluetooth: ESP32-C6-MINI-1
- Obsługa WiFi: WiFi 6 (2,4 GHz)
- Obsługa Bluetooth: Bluetooth 5.0 (LE)
- Porty USB : USB 2.0 typu C, USB 2.0 typu A (OTG)
- Liczba GPIO: 55
- Obsługa kart microSD: Tak
- Interfejsy wideo: MIPI-CSI (kamera 2 MPx), MIPI-DSI (wyświetlacz 7'' 1024 x 600 px)
- Układy audio: kodek audio ES8311, wzmacniacz NS4150B (4 Ω, 3 W)
- Port Ethernet: 10/100 Mbps, RJ45
- Napięcie robocze: 3,3 V
- Wymiary: 74 x 88 mm
Zawartość zestawu
- ESP32‑P4‑Function‑EV‑Board v1.5.2
- 7-calowy wyświetlacz LCD (1024 x 600 px) z ekranem dotykowym
- Kamera 2 MPx (MIPI-CSI)
- Adapter LCD
- Adapter kamery
- Dodatkowe akcesoria (przewody DuPont, płaskie przewody elastyczne i mosiężne dystanse)

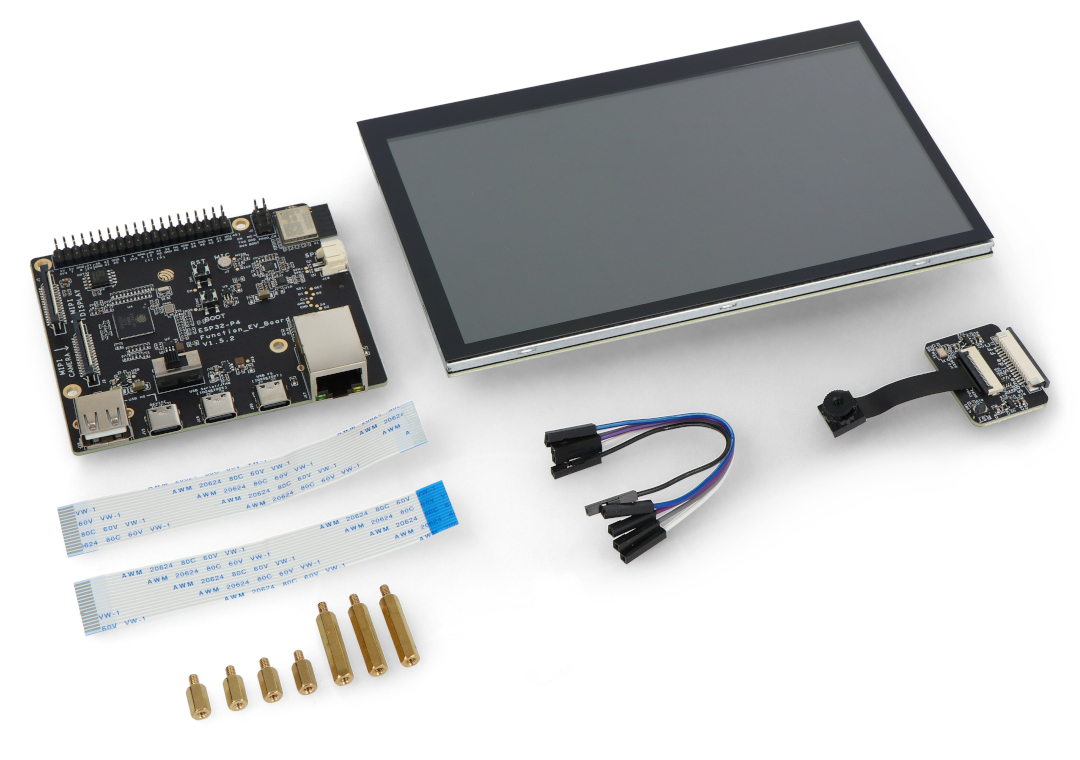

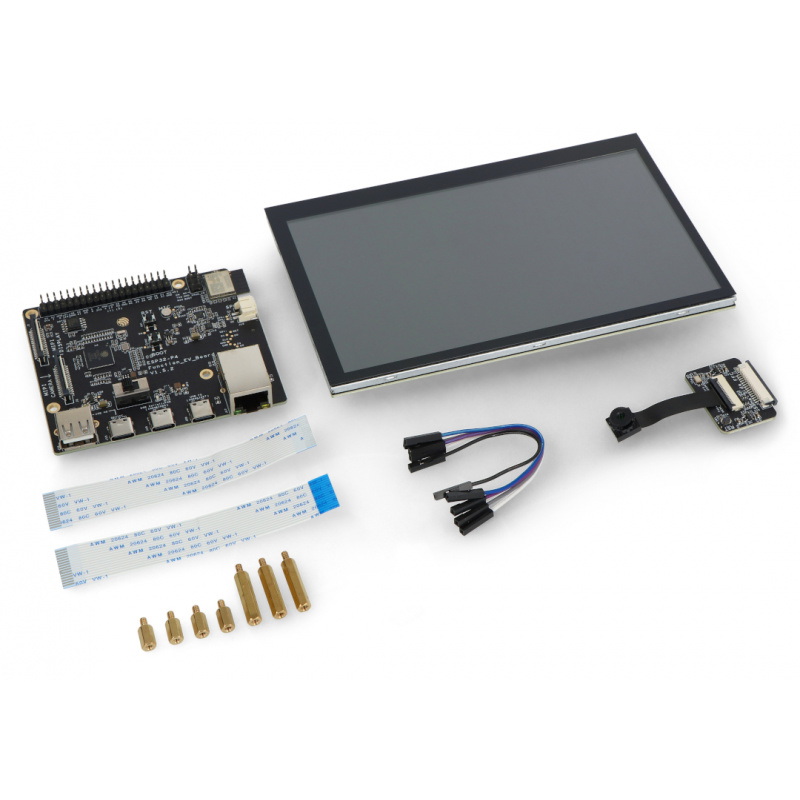

Elementy wchodzące w skład zestawu.
