Opis produktu: Cardputer Mesh Kit for Meshtastic - przenośny komputer LoRa Mesh z GPS - M5Stamp S3A - ESP32-S3FN8 - M5Stack K152
M5Stack Cardputer Mesh Kit to gotowe rozwiązanie dla użytkowników potrzebujących niezależnej komunikacji dalekiego zasięgu oraz lokalizacji GPS w terenie. Sercem zestawu jest Cardputer-Adv oparty na module ESP32-S3FN8 z dwurdzeniowym procesorem Xtensa LX7 taktowanym do 240 MHz. Urządzenie wyposażono w kolorowy wyświetlacz LCD 1,14'', klawiaturę z 56 klawiszami, głośnik, mikrofon, czytnik kart microSD oraz akumulator o pojemności 1750 mAh. Za komunikację odpowiada moduł Cap LoRa-1262 bazujący na układzie SX1262, obsługujący pasmo od 868 MHz do 923 MHz. Moduł oferuje czułość odbiornika do -147 dBm oraz moc nadawania do +22 dBm, co pozwala budować wydajne sieci LoRa Mesh na dużych odległościach. Wbudowany odbiornik GNSS AT6668 zapewnia precyzyjne pozycjonowanie z wykorzystaniem systemów GPS, Galileo, GLONASS oraz BeiDou. Dzięki fabrycznie zainstalowanemu Meshtastic urządzenie jest gotowe do pracy zaraz po uruchomieniu.

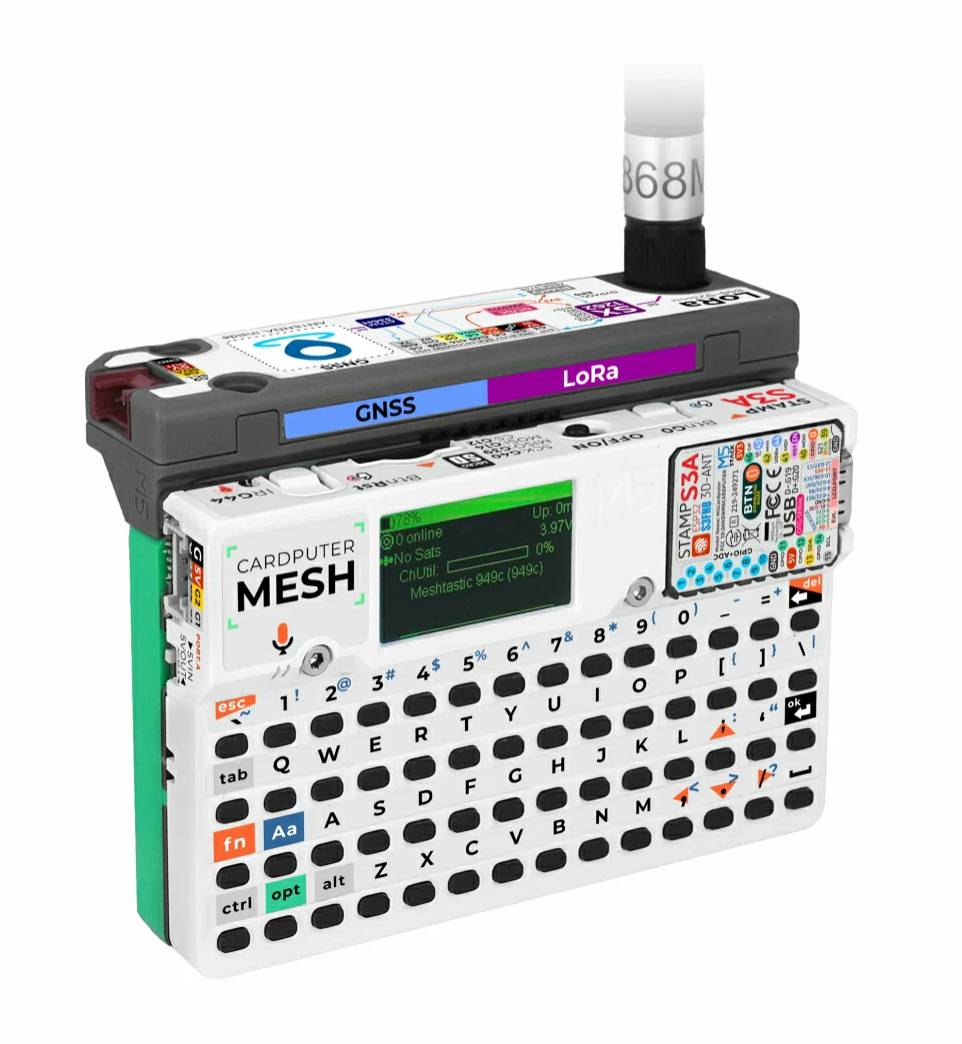

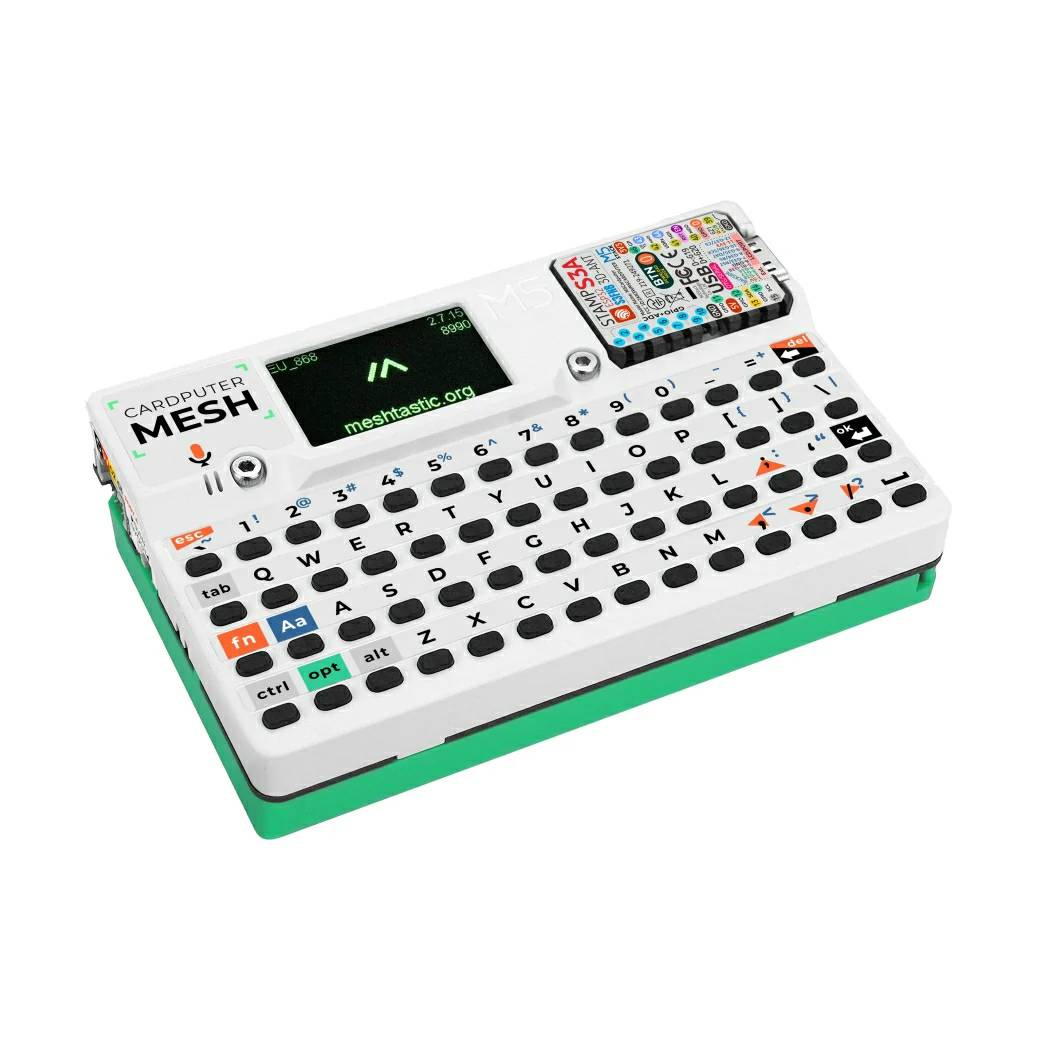

Cardputer Mesh Kit for Meshtastic - przenośny komputer LoRa Mesh z GPS - M5Stamp S3A - ESP32-S3FN8 - M5Stack K152.

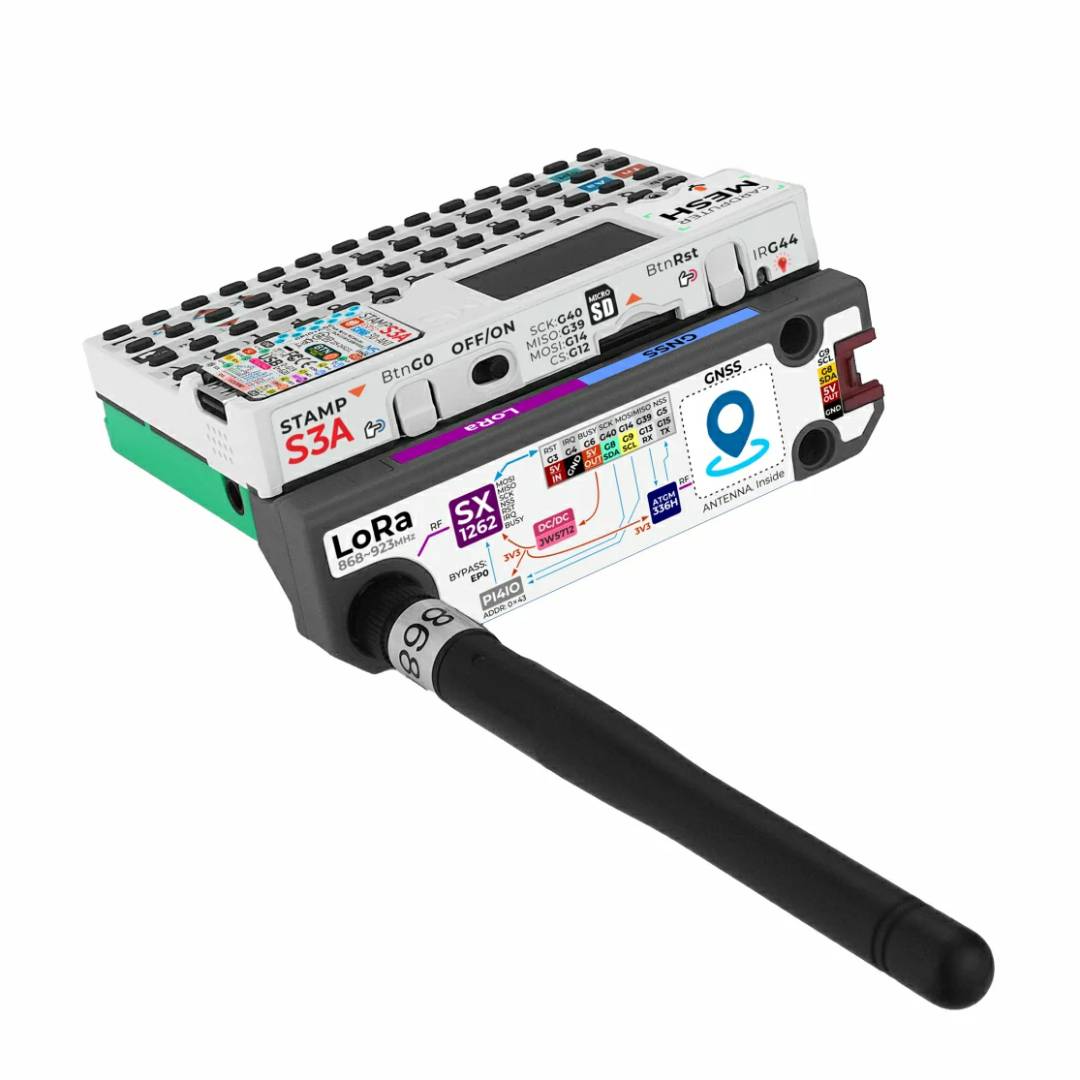

Zestaw składa się z kontrolera Cardputer-Adv i modułu rozszerzeń komunikacyjnych Cap LoRa-1262.
Główne cechy Cardputer Mesh Kit for Meshtastic
- ESP32-S3FN8: dwurdzeniowy mikrokontroler Xtensa LX7 o taktowaniu do 240 MHz
- Fabrycznie zainstalowany Meshtastic: gotowość do pracy bez dodatkowej konfiguracji
- Komunikacja LoRa: układ SX1262 pracujący w paśmie od 868 MHz do 923 MHz
- Wysoka czułość odbiornika: do -147 dBm dla komunikacji dalekiego zasięgu
- Moc nadawcza do +22 dBm: stabilna transmisja w rozległych sieciach Mesh
- Wbudowany moduł GNSS: obsługa GPS, QZSS, BeiDou, Galileo i GLONASS
- Kolorowy wyświetlacz LCD 1,14'': rozdzielczość 240 x 135 px
- Klawiatura 56-klawiszowa: wygodne wprowadzanie danych i obsługa urządzenia
- System audio: kodek ES8311, mikrofon MEMS, głośnik 1 W oraz wyjście audio 3,5 mm
- Akumulator 1750 mAh: mobilna praca bez zewnętrznego zasilania
- Czytnik kart microSD: rozszerzenie pamięci masowej
- 6-osiowy czujnik IMU BMI270: pomiar ruchu i orientacji
- Kompatybilność z Arduino, ESP-IDF, PlatformIO i UiFlow2: szerokie możliwości programistyczne
Wyprowadzenia i łączność w Cardputer Mesh Kit

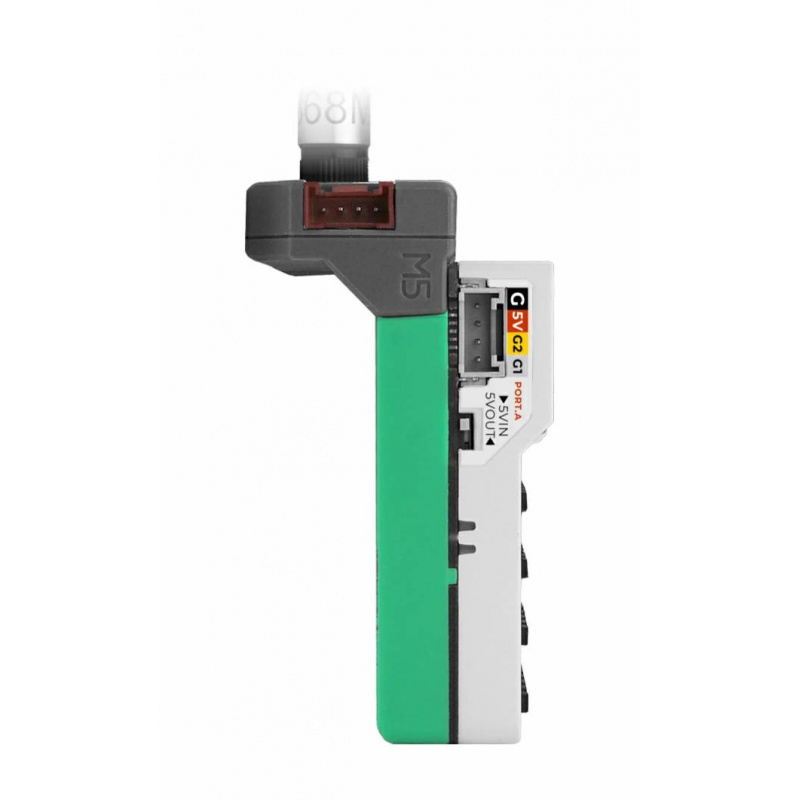

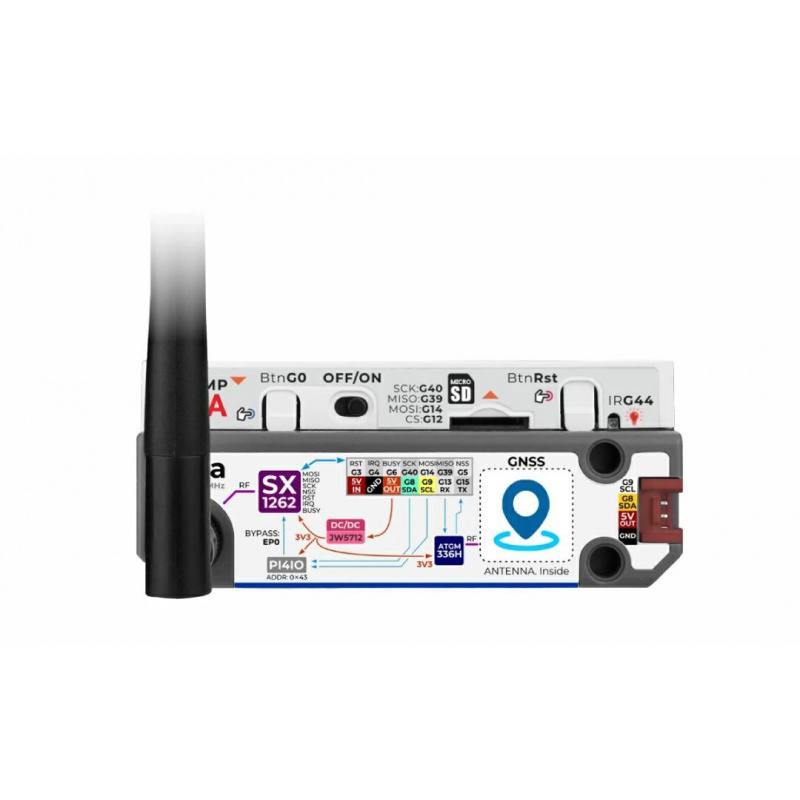

Zestaw został wyposażony w interfejs HY2.0-4P Grove oraz magistralę rozszerzeń EXT 2.54-14P, umożliwiające podłączanie dodatkowych modułów, czujników i urządzeń peryferyjnych. Nakładka Cap LoRa-1262 komunikuje się z kontrolerem poprzez magistrale SPI, UART oraz I2C, zapewniając pełną integrację funkcji radiowych i pozycjonowania. Moduł LoRa wykorzystuje zewnętrzną antenę RP-SMA o zysku 3 dBi, co pozwala uzyskać stabilną komunikację w sieciach Mesh. Dodatkowy port HY2.0-4P na module LoRa umożliwia łatwe podłączenie kolejnych czujników bez konieczności projektowania własnej elektroniki.

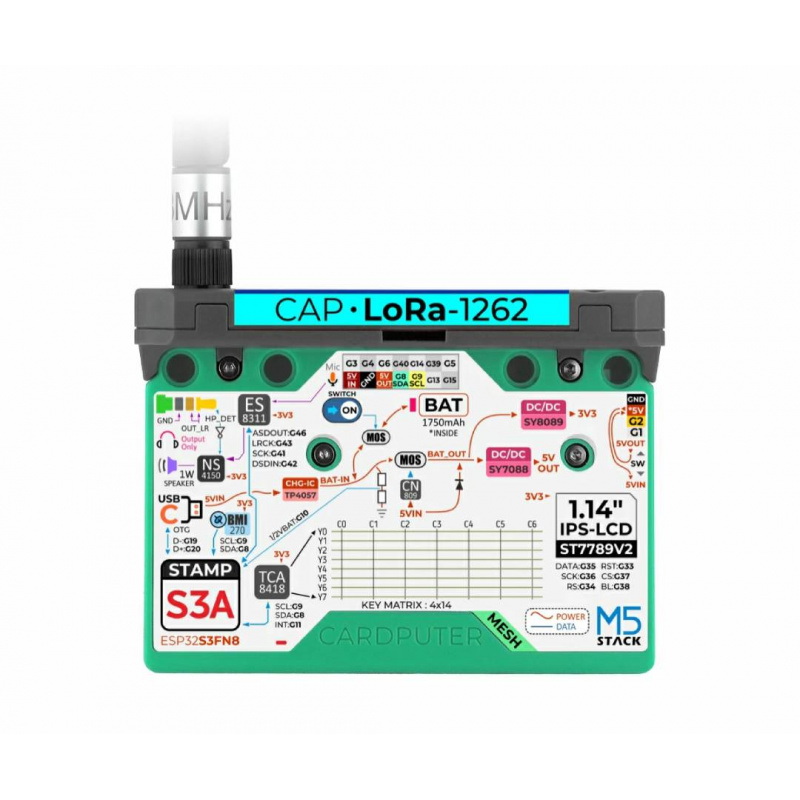

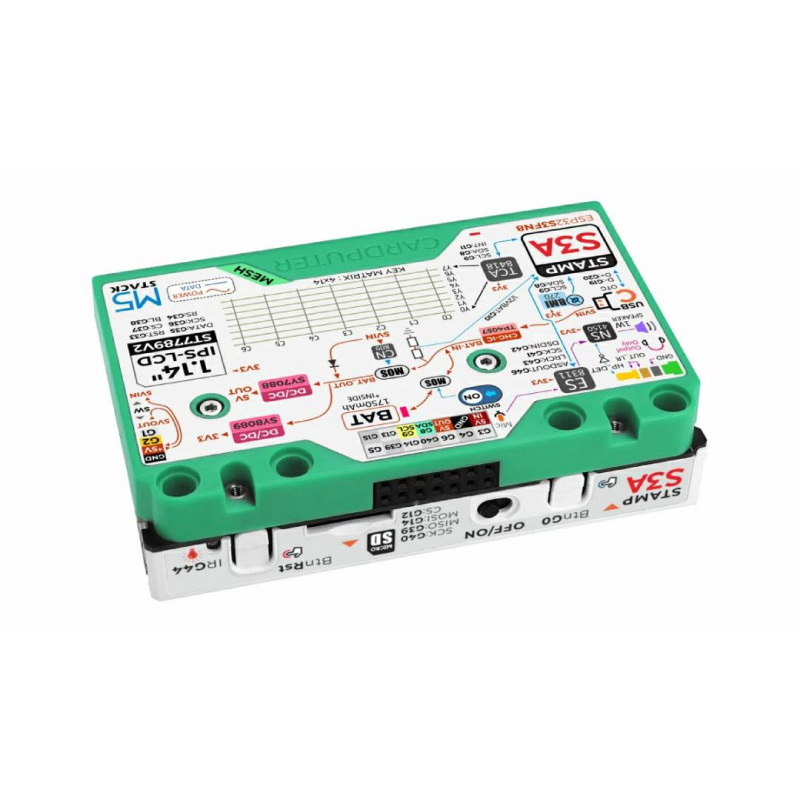

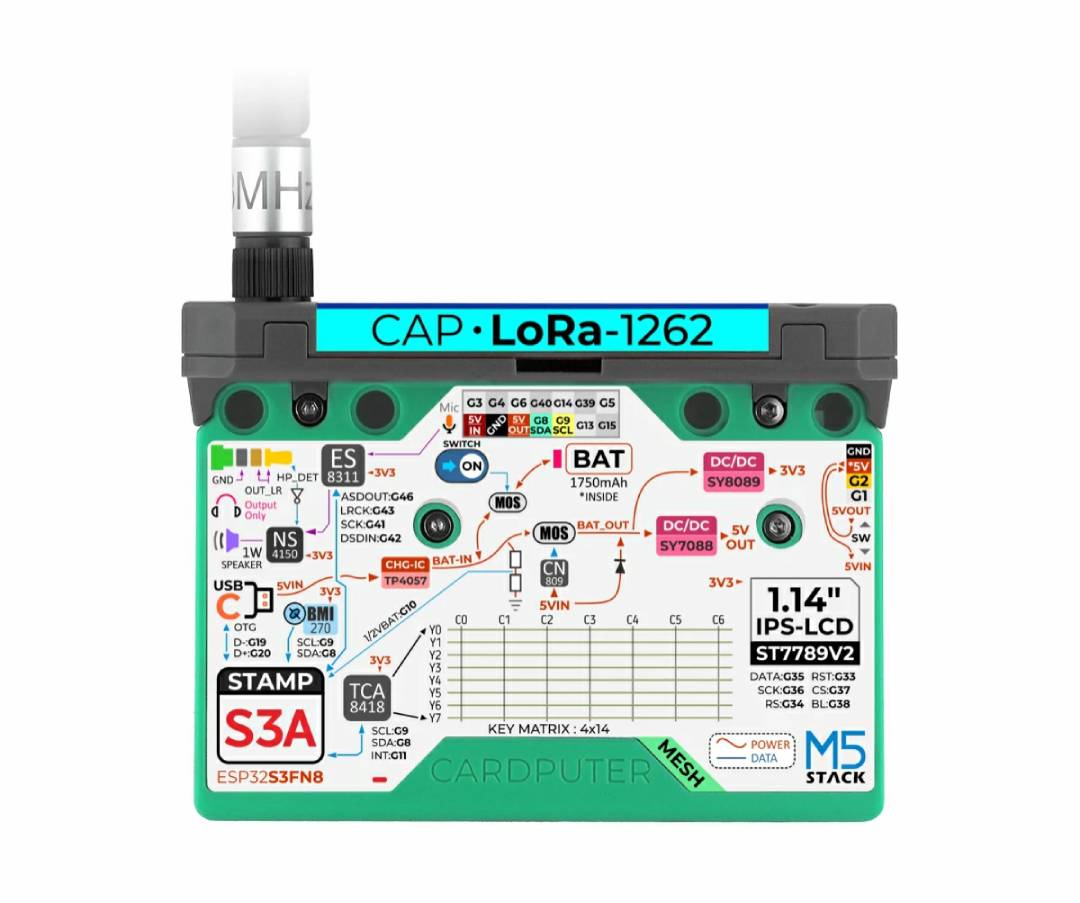

Cardputer-Adv jest zbudowany na module Stamp-S3A.

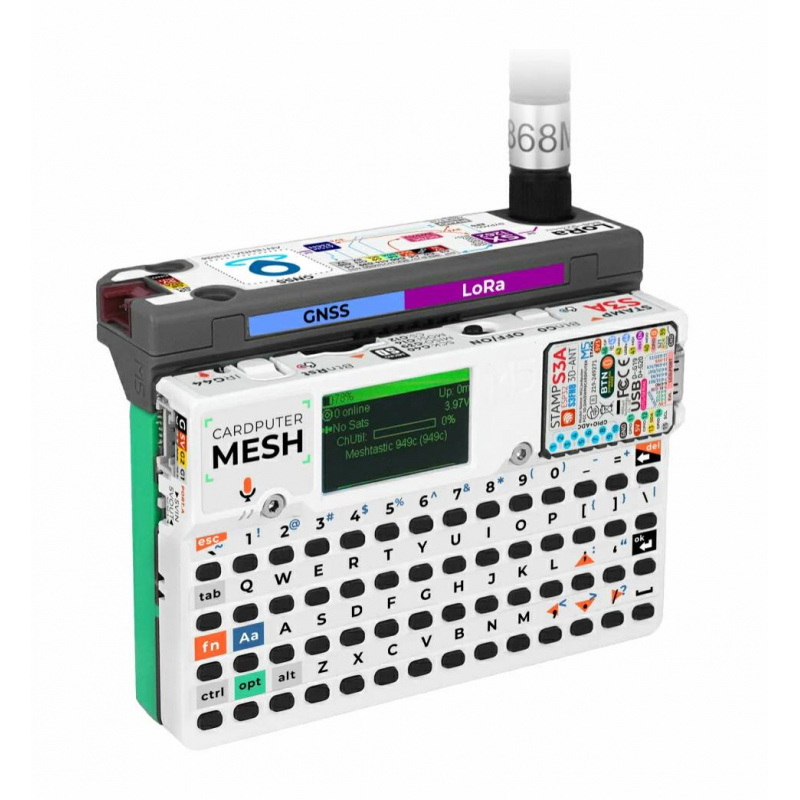

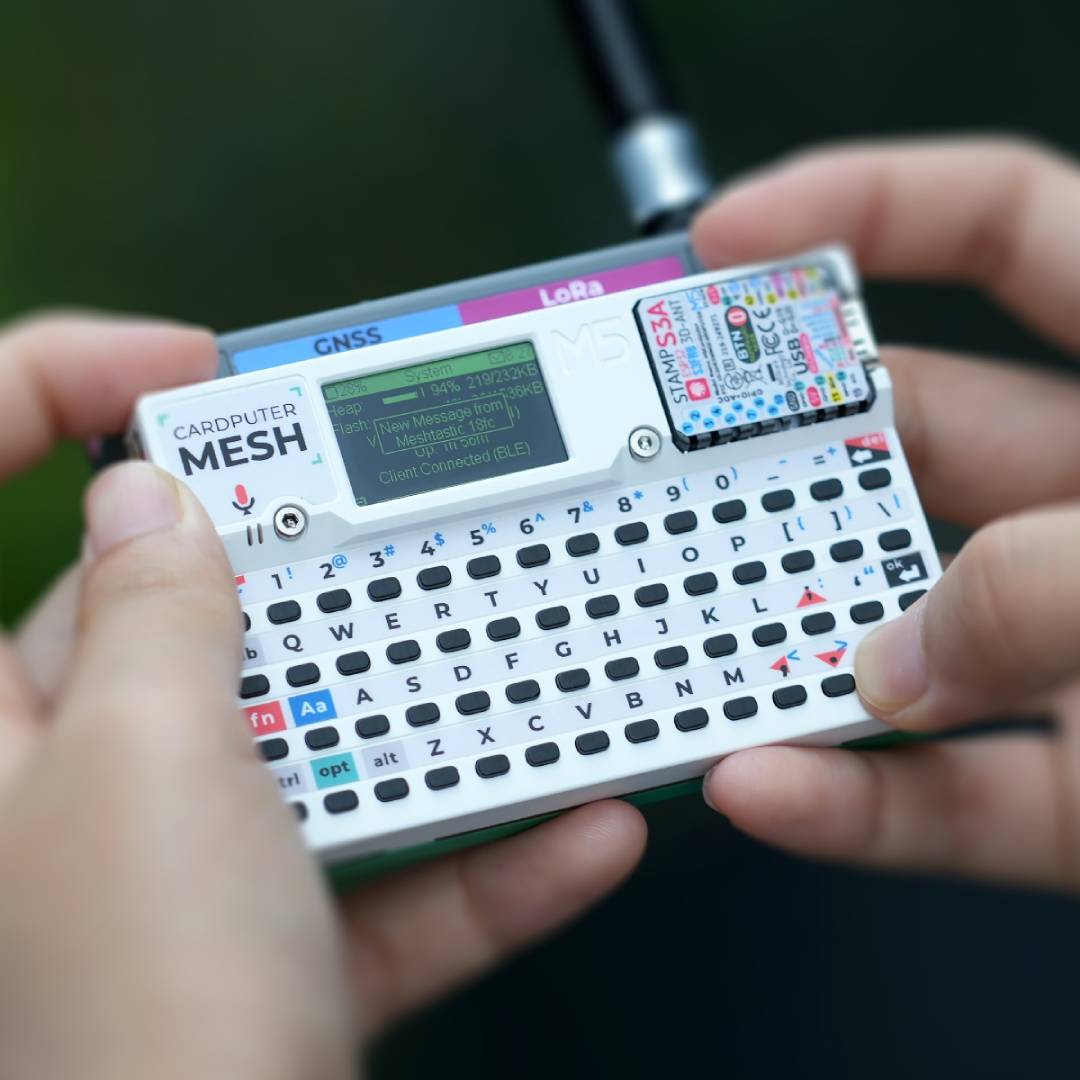

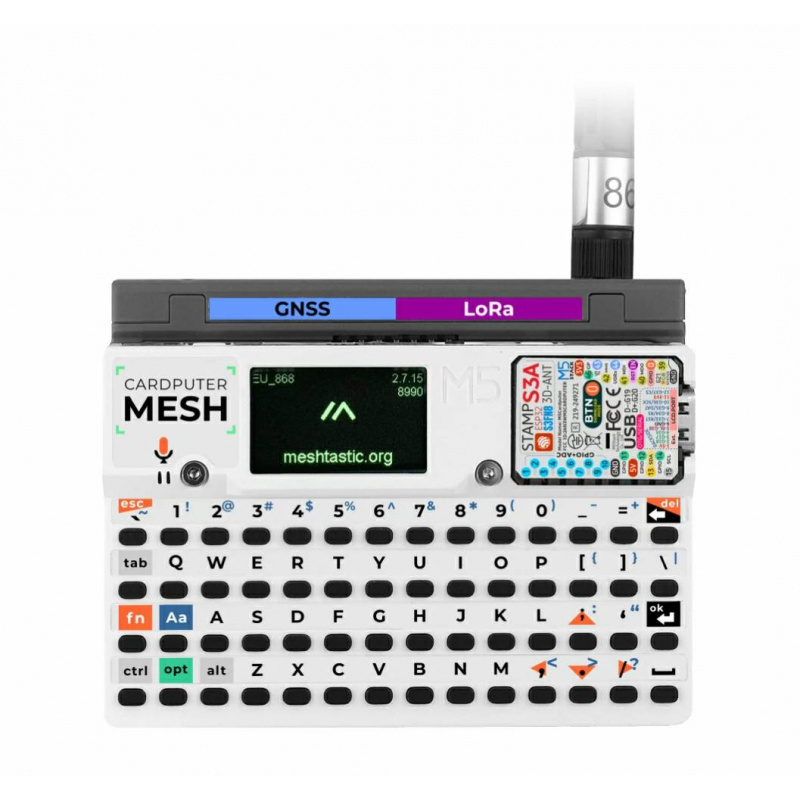

1,14-calowy ekran LCD i 56-klawiszowa, kompaktowa klawiatura zapewniają wygodne wyświetlanie informacji i wprowadzanie poleceń.
Programowanie i rozwój projektów z ESP32-S3
Cardputer Mesh Kit został zaprojektowany zarówno dla początkujących, jak i zaawansowanych programistów. Producent udostępnia biblioteki i przykłady dla środowisk Arduino IDE, ESP-IDF, PlatformIO oraz graficznego środowiska UiFlow2. Dzięki temu możesz szybko rozpocząć pracę niezależnie od preferowanego sposobu programowania. Platforma ESP32-S3 oferuje obsługę komunikacji bezprzewodowej WiFi oraz Bluetooth, a także bogaty zestaw interfejsów sprzętowych. Dostępne biblioteki RadioLib i TinyGPSPlus pozwalają łatwo tworzyć własne aplikacje wykorzystujące komunikację LoRa, lokalizację GPS, telemetrię oraz systemy monitoringu i śledzenia obiektów.
Zawartość zestawu
- 1x Cardputer-Adv w wersji z zieloną obudową
- 1x Cap LoRa-1262
- 1x Antena LoRa Rubber Duck ze złączem RP-SMA
- 2x Śruba M2 x 4 mm
- 1x Klucz imbusowy 1,5 mm
- 1x Naklejka ostrzegawcza
Cardputer Mesh Kit jest fabrycznie wyposażony w oprogramowanie układowe Meshtastic.
| Specyfikacja techniczna Cardputer Mesh Kit for Meshtastic | |
|---|---|
| SoC | ESP32-S3FN8, Dual-Core Xtensa LX7 do 240 MHz |
| Pamięć Flash | 8 MB |
| Pamięć zewnętrzna | microSD |
| Wyświetlacz | ST7789V2 1,14'', 240 x 135 px |
| Klawiatura | 56 klawiszy, układ 4 x 14, siła aktywacji 160 gf |
| Interfejsy rozszerzeń | HY2.0-4P Grove, EXT 2.54-14P |
| IR | 1x emiter podczerwieni (IR) |
| Audio | kodek ES8311, wzmacniacz NS4150B, głośnik 8 Ω 1 W, mikrofon MEMS |
| IMU | BMI270 |
| Akumulator | 1750 mAh |
| Temperatura pracy | od 0°C do 40°C |
| Prąd pracy Cardputer-Adv | DC 4,2 V @ 120,2 mA |
| Moduł LoRa | SX1262 |
| Pasmo LoRa | od 868 MHz do 923 MHz |
| Przepływność LoRa | do 300 kb/s |
| Moc nadawcza LoRa | +22 dBm |
| Czułość odbiornika LoRa | -147 dBm |
| Antena LoRa | RP-SMA, 3 dBi, 108 x 9,3 mm |
| Obsługiwane modulacje | FSK, GFSK, MSK, LoRa, OOK |
| Moduł GNSS | ATGM336H-6N @ AT6668 |
| Interfejs GPS | UART, domyślnie 115200 bps @ 8N1 |
| Obsługiwane systemy GNSS | GPS, QZSS, BD2, BD3, GAL, GLO |
| Liczba kanałów GPS | 50 |
| Dokładność pozycjonowania GPS | < 1,5 m CEP50 |
| Częstotliwość aktualizacji GPS | do 10 Hz |
| Czas pierwszego ustalenia pozycji | zimny start 23 s, gorący start 1 s |
| Wymiary Cardputer-Adv | 84 x 54 x 19,6 mm |
| Wymiary Cap LoRa-1262 | 84 x 24 x 15,2 mm |
| Masa | 77,2 g |
