Opis produktu: M5Stamp ESP32S3 - moduł deweloperski z komunikacją WiFi - M5Stack S007
M5Stamp ESP32S3 to moduł deweloperski od M5Stack wyposażony w bezprzewodową komunikację WiFi. Wykorzystuje układ ESP32-S3FN8, posiada 8 MB pamięci Flash oraz wysokowydajny 32-bitowy dwurdzeniowy procesor Xtensa 32-bit LX7 z taktowaniem do 240 MHz. Został wyposażony także w konwerter napięć MUN3CAD01-SC, diodę statusową, programowalny przycisk oraz 23 wyprowadzenia GPIO. Dzięki kompaktowym wymiarom, wysokiej wydajności i niskiemu zużyciu energii może być wykorzystywany w projektach mobilnych, szeroko pojętych aplikacjach IoT, projektach związanych z automatyką domową czy indywidualnych projektach embedded.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.

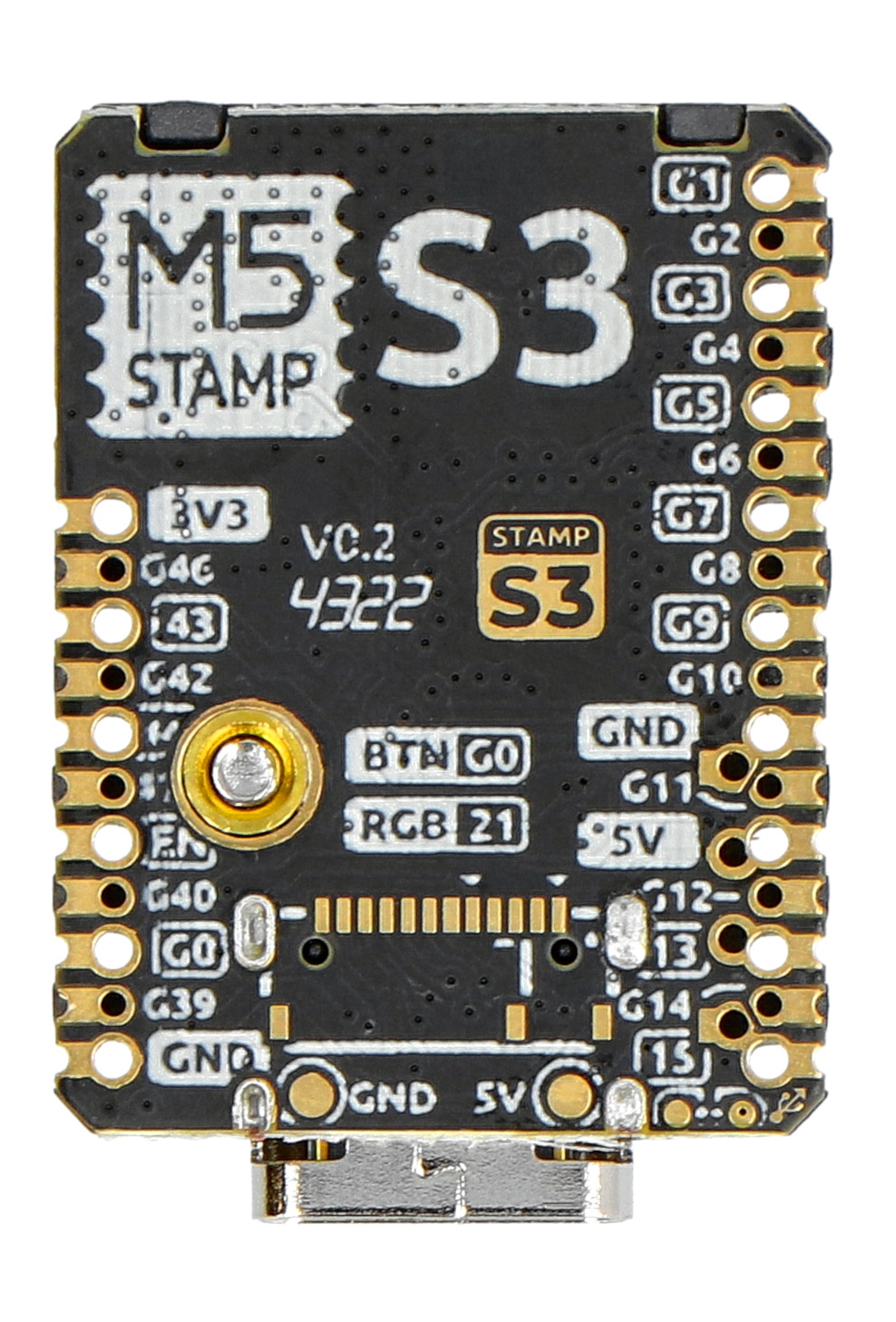

Moduł deweloperski wyprodukowany przez firmę M5Stack.

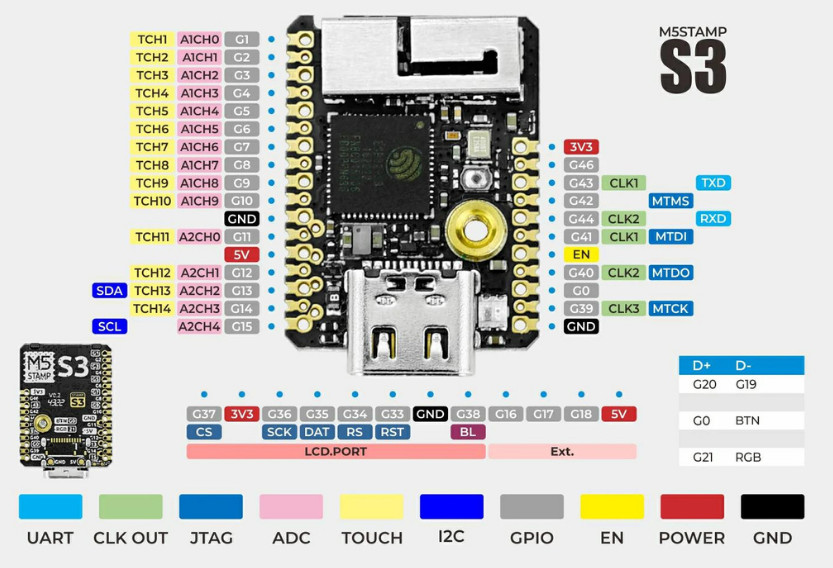

Rozmieszczenie wyprowadzeń.
Cechy szczególne M5Stamp ESP32S3
- Wbudowany chipset ESP32-S3FN8
- Bezprzewodowa komunikacja WiFi 2,4 GHz
- Programowanie za pomocą edytora graficznego UIFlow
- Wyprowadzenie Multi-IO, obsługa wielu form aplikacji (SMT, DIP, fly-by-wire)
- Zintegrowane programowalne diody LED RGB oraz przycisk użytkowy
- Kompaktowość i miniaturowe wymiary
Sugerowane zastosowanie
- Inteligentny dom - podstawa aplikacji IoT i Smart Home
- Inteligentne ubrania - element wykonawczy
- Prototypy urządzeń medycznych
Specyfikacja techniczna modułu
- Wbudowany układ: ESP32-S3FN8
- Konwerter DC - DC: wysoce zintegrowany MUN3CAD01-SC
- Pamięć Flash: 8 MB
- Komunikacja bezprzewodowa: WiFi 2,4 GHz
- Antena: wbudowana antena 2,4 GHz 3D
- Interfejsy modułu: czujnik dotykowy, kontroler nadrzędny SD/SDIO/MMC, SPI, kontroler podrzędny SDIO/SPI, EMAC, silnik PWM, LED PWM, UART, I2C, I2S, GPIO, licznik impulsów
- 23x wyprowadzenia IO: G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
- Raster wyprowadzeń: od 1,27 mm do 2,54 mm
- Napięcie wejściowe: 5 V
- Interfejs użytkowy:
- Programowalny przycisk fizyczny - 1 sztuka
- Programowalna dioda LED (WS2812B-2020) - 1 sztuka
- Temperatura robocza: od 0°C do 40°C
- Wymiary modułu: 26 x 18 x 5 mm
- Masa: 3,2 g
M5Stamp ESP32S3 - moduł deweloperski z komunikacją WiFi - M5Stack S007.

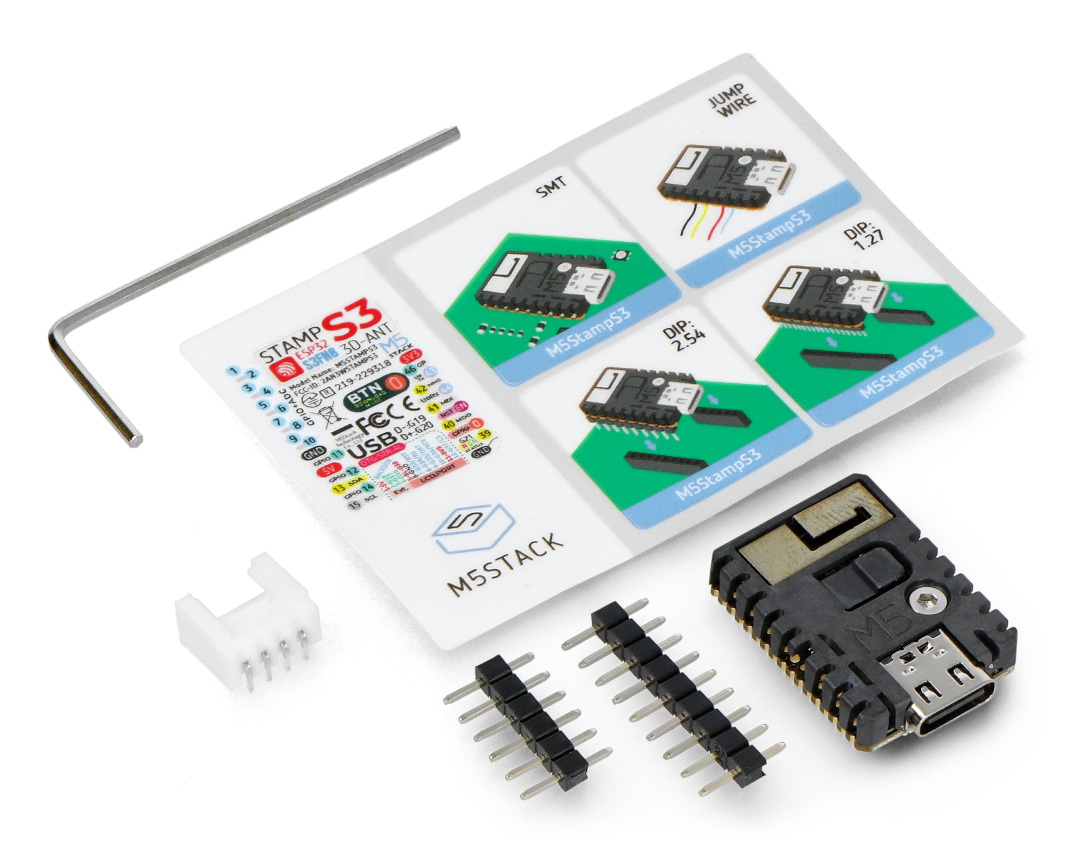

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- M5Stamp ESP32S3 - moduł deweloperski z komunikacją WiFi
- Złącze 1x4 pin - raster 2 mm - 1 sztuka
- Listwa goldpin 1x6 pin - raster 2,54 mm - 1 sztuka
- Listwa goldpin 1x9 pin - raster 2,54 mm - 1 sztuka
- Klucz imbusowy
- Przewodnik montażu
